本田D15B SOHC发动机进气歧管密封垫片

　　在民用小排量自然吸气发动机的进排气系统匹配设计中，进气歧管与气缸盖结合面的密封性能，直接决定了进气效率、空燃比控制精度乃至发动机整体运行稳定性，这款适配本田D15B SOHC动力单元的进气歧管垫片，正是针对该机型进气道布局、结合面密封需求开发的专用密封构件。从实际装车场景来看，该垫片主要应用于搭载D15B单顶置凸轮轴发动机的本田民用车型，服役位置处于气缸盖进气侧端面与进气歧管的结合缝隙之间，核心作用是阻断进气道内负压环境与外界大气的连通，同时避免进气道内的油气混合介质从结合面缝隙渗漏，保证各缸进气量的一致性，为喷油系统精准控制空燃比提供稳定的进气边界条件。

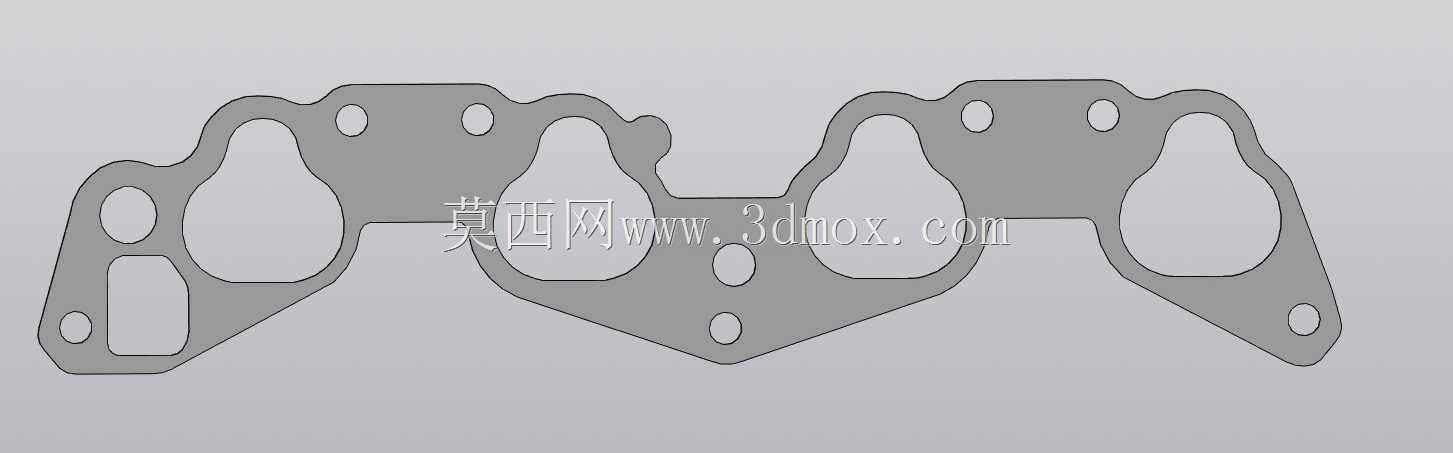

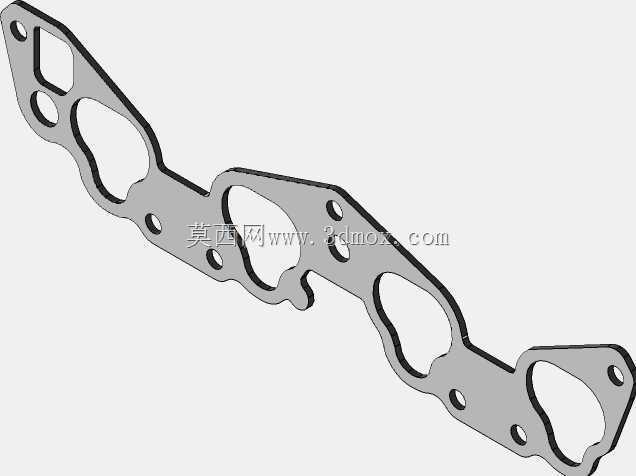

　　从结构设计逻辑来看，这款垫片的轮廓完全贴合D15B发动机气缸盖进气侧的安装面边界，整体采用非对称异形冲压成型结构，四个对应发动机进气道的大尺寸镂空区域，完全匹配每缸独立进气道的截面形状，保证进气气流从歧管进入气缸盖的过程中不会出现台阶扰流，尽可能降低进气阻力。垫片上分布的多个圆形通孔，分别对应进气歧管的固定螺栓过孔、定位销孔以及附属气路通道，其中两个定位销孔的位置精度直接决定了垫片安装后的对位准确性，设计时严格对齐气缸盖与进气歧管的定位基准，避免安装错位导致的气道遮挡、密封压合不均问题。垫片边缘的异形轮廓完全避让气缸盖上的凸台、传感器安装座以及周边线束管路的布置空间，不会与周边附件产生安装干涉。

　　在密封性能设计层面，该垫片的压合面厚度均匀，整体平面度公差控制在密封件设计的合理区间内，安装后通过进气歧管固定螺栓的均匀预紧力，在结合面之间形成连续的密封压痕，既可以承受进气歧管内的负压工况，也能耐受发动机舱内的温度交变、机油与油气的长期侵蚀，避免长期使用后出现密封失效、漏气异响、怠速不稳等常见故障。从安装边界来看，该垫片的所有外轮廓边缘均不超出气缸盖进气侧的安装面范围，螺栓孔的位置度公差满足总装线上的自动化装配要求，不需要现场修配即可直接对位安装，适配售后维修以及发动机再制造的装配场景。

　　在实际工程应用中，这类进气歧管垫片的建模过程需要严格逆向测绘原厂结合面的所有特征尺寸，尤其是气道轮廓的过渡圆角、螺栓孔的相对位置、密封筋的走向都需要与原厂设计保持一致，任何一个孔位的偏移或者气道轮廓的偏差，都可能导致安装后密封压合力分布不均，出现局部漏气问题。建模时需要重点关注垫片的厚度方向参数，过厚会导致螺栓预紧后密封压合力不足，过薄则可能在螺栓拧紧过程中出现垫片压溃、开裂的问题，同时还要考虑材料本身的压缩回弹特性，在三维模型中预留合理的压缩量空间，保证装配后密封面的压应力均匀分布在整个密封带区域。

　　对于发动机维修、零部件逆向设计以及汽车相关专业的教学建模场景而言，这款垫片的三维模型可以直接用于进气系统装配干涉检查、密封性能仿真分析的基础参考，也可以作为小批量定制加工垫片的数模基础，帮助设计人员快速理解小排量民用发动机进气侧密封结构的设计逻辑，掌握异形密封垫片的建模要点与安装边界控制方法。
