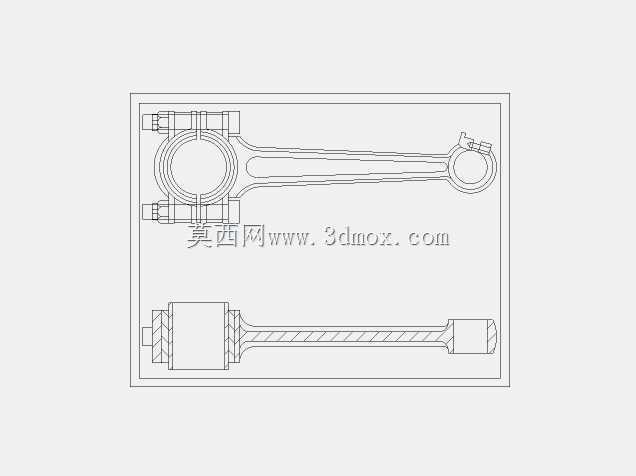

内燃机传动连杆结构二维设计图纸

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命。日常做结构校核时最先关注的是大小头的同轴度公差，通常要控制在0.02mm以内，不然高速运转时会产生额外的偏磨载荷，加速轴瓦与活塞销的损耗。从结构布局来看，连杆整体采用变截面杆身设计，杆身截面从大头到小头逐步过渡，既能够满足往复运动时的轻量化要求，又能保证足够的抗弯、抗扭刚度，避免在爆压工况下出现杆身弯曲变形。大头端采用剖分式结构，配套连杆螺栓实现与曲轴曲柄销的紧固连接，剖分面的定位精度直接影响装配后的轴孔圆度，设计时通常会采用止口或者定位套来保证合装精度，避免运转过程中出现错位。

　　小头端为整体式圆孔结构，内部压装铜套与活塞销配合，铜套的油槽布局需要充分考虑活塞销的润滑路径，保证往复摆动过程中能形成稳定的油膜，减少干摩擦风险。实际选型应用中，连杆的长度尺寸需要和活塞行程、曲轴回转半径做匹配，通常连杆比（连杆长度与曲柄半径比值）控制在3.2到4之间，比值过小会导致活塞侧压力增大，加剧气缸壁磨损，比值过大则会让整机高度增加，占用过多安装空间。杆身的工字形截面是行业内应用最广的结构形式，在相同截面积下能获得最大的截面惯性矩，充分利用材料的力学性能，在做有限元分析时，需要重点校核大头盖、杆身与小头过渡区域的应力集中情况，这些位置是交变载荷下最容易出现疲劳裂纹的区域。安装边界上，

　　大头孔的直径需要和所选曲轴的曲柄销直径匹配，配合公差通常选H7/k6的过渡配合，保证运转时不会出现相对窜动；小头孔的铜套内径要和活塞销直径匹配，配合间隙控制在0.01到0.03mm之间，兼顾转动灵活性与承载能力。连杆螺栓的预紧力需要严格按照工艺要求控制，预紧力不足会导致运转中分合面出现缝隙，预紧力过大则可能导致螺栓屈服断裂，引发严重的机械故障。在不同的应用场景下，连杆的材质选择也有区别，小功率通用动力通常采用45号钢模锻成型，大功率柴油机则会采用40Cr等合金结构钢，部分高性能内燃机还会采用锻造钛合金材质来降低往复运动质量，提升整机的转速上限。做二维工程图绘制时，需要明确标注大小头孔的尺寸公差、形位公差、表面粗糙度要求，

　　杆身的轮廓尺寸、过渡圆角半径，以及剖分面的粗糙度与定位要求，同时还要标注出螺栓孔的位置度、螺纹规格，给后续加工、检验环节提供明确的依据。在装配环节，连杆的重量分组也十分关键，同一台动力设备上装配的连杆重量差需要控制在规定范围内，不然运转时会产生额外的不平衡惯性力，引发整机振动，影响运行平稳性。日常做结构优化时，还会在杆身设计压力润滑油道，将大头端的压力油引导到小头铜套位置，强化活塞销的润滑效果，提升高负荷工况下的运行可靠性。
