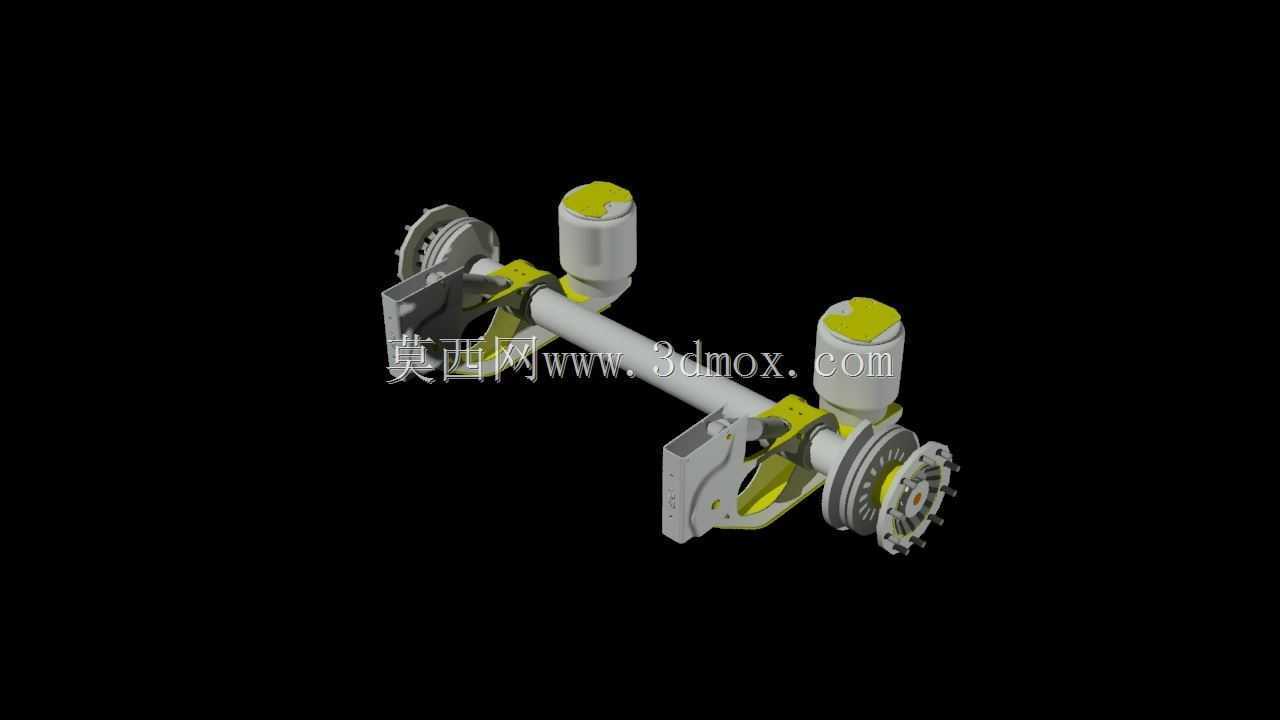

这套车桥三维结构在商用车底盘布置里承担着承载、制动、轮端传动衔接的核心作用,常见于半挂货运车辆、重型平板拖车以及多轴重载运输装备的行走系统。整根桥体以横向贯通的轴梁作为主承力骨架,两端对称布置盘式制动执行机构、轮毂连接法兰以及气室安装支架,中部预留悬架适配接口,可直接对接空气悬架或者钢板弹簧悬架的安装点位。从现场装配逻辑来看,轴梁并非单纯的等径直圆管,靠近两端轮端的位置做了局部加粗与安装座焊接补强,桥体中段的平直段用来匹配悬架导向臂的跨距,两端轴头同轴度直接决定轮胎行驶的偏磨情况,建模时需要优先锁定两端轮毂轴承位的公共轴线,再以此为基准排布所有制动部件。

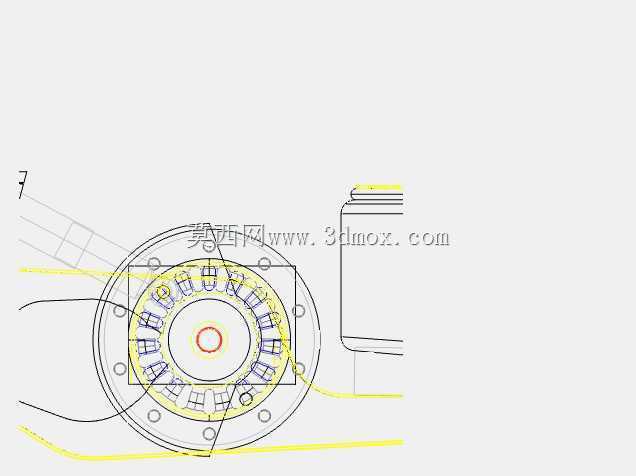

两端的制动盘采用通风盘结构,外圈法兰盘预留了一圈车轮螺栓孔,用来和轮毂、轮辋实现刚性连接,制动卡钳通过铸造支架固定在桥体端部的转向节(挂车桥为固定支座)上,卡钳的摩擦片正对制动盘两侧摩擦面。上方竖立的圆柱形部件是制动气室,气室推杆通过斜向布置的制动臂连接卡钳内部的凸轮促动机构,当整车气路通入压缩空气后,气室推杆伸出推动制动臂转动,带动凸轮撑开摩擦片夹紧制动盘,实现行车减速或者驻车制动。气室的安装支架做了斜向折弯造型,一方面避让制动盘旋转时的外围运动包络,另一方面保证推杆输出力的传动角度处于机械效率最优区间,避免传动角过小出现制动力损耗。
在底盘总布置阶段,这根车桥的横向总宽度需要和车辆轮距匹配,两端轮端法兰的端面间距决定了两侧轮胎的内侧间隙,建模时要预留轮胎跳动、转向偏转(转向桥场景)的安全空间,桥体下方和地面之间的离地间隙要满足满载工况下的通过性要求,上方气室的最高点不能和车架底板、货箱纵梁发生干涉。桥体上焊接的各类支架都做了筋板补强,气室支架和桥管的连接位置采用环绕式焊接座,分散制动反力带来的冲击载荷,避免长期交变载荷下焊缝出现疲劳开裂。
结构设计过程中,制动盘的散热通道朝向车辆行驶方向,行车时迎面气流可以直接穿过通风槽带走制动产生的热量,长下坡工况下能有效降低摩擦片热衰退的风险。卡钳本体采用分体式装配结构,后期维护时可以单独更换摩擦片,不需要拆解整个轮端轴承。轴梁内部为中空结构,在保证抗弯抗扭强度的前提下降低了整桥自重,符合商用车轻量化的设计趋势。桥体上预留的多个安装孔位分别用来布置ABS传感器支架、制动气室管路固定卡箍以及悬架限位块,所有孔位的位置度都以桥体中心轴线为基准标注,保证批量装配时的互换性。
从运动校核角度,三维建模阶段需要逐一验证制动盘旋转全周和卡钳、支架之间的间隙,制动臂从放松到全制动行程中,和气室壳体、桥管之间不能出现运动碰撞;两侧气室的管路接口朝向车架内侧,方便制动气管沿车架纵梁排布,同时减少行驶中碎石击打管路的概率。轮端法兰的螺栓分布圆直径、螺栓数量都和对应吨位的轮毂、轮辋标准匹配,轴头的轴承安装位台阶尺寸要和所选轮毂轴承的内圈孔径完全契合,端部的锁紧螺纹用来固定轮毂轴承的轴向间隙。整套结构把承载、制动、悬架连接三个功能模块集成在一根桥体上,零部件布局紧凑,在重载运输场景下既能传递车身和路面之间的所有垂向、纵向载荷,又能提供稳定可靠的制动减速能力,结构细节的设计全部围绕商用车长期高频运营的耐久、维护便捷性需求展开。
