福特GT跑车激光雕刻剪影轮廓设计

　　做激光加工配套的结构设计快八年，这类跑车轮廓剪影件是文创加工、装饰件定制领域接的最多的单子之一，这次的福特GT剪影轮廓，最早是给本地一家汽车主题咖啡馆做墙面金属装饰件时迭代出来的版本，后来也适配了光纤激光雕刻的加工参数，能直接在薄金属板、亚克力、密度板甚至皮革面料上完成切割或打标作业。

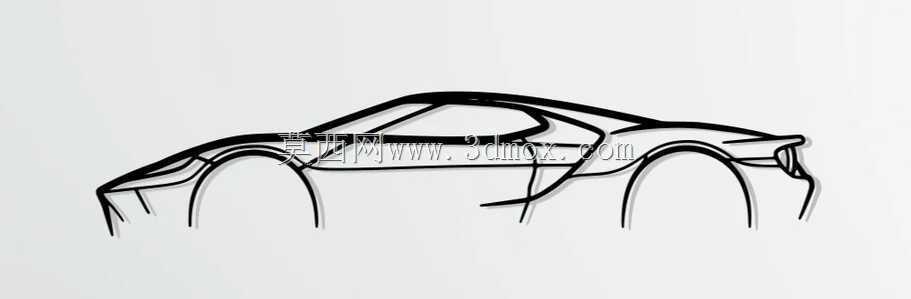

　　先从实际应用场景说，这类轮廓件的使用场景比很多刚入行的设计师想的要广，最常见的是汽车主题空间的墙面装饰，用1.5mm厚的冷轧板激光切割后做喷塑处理，直接用免钉胶固定在水泥墙或者木饰面上，不需要额外做承重结构，单块件的重量控制在两百克以内，哪怕是石膏板墙面也能直接安装，不会出现坠脱的问题。其次是文创周边的加工，比如金属书签、车标钥匙扣、车载香薰的金属盖板，甚至是汽车改装店给客户做的定制纪念牌，都能用这个轮廓做基础图形，调整缩放比例后直接导入激光加工设备就能生产，不需要反复描图修线。还有一部分应用是在汽车贴膜、车身拉花的制作环节，这个轮廓的线条完全还原了实车的侧面比例，做拉花刻绘的时候不会出现线条走形、比例失调的问题，贴在车身侧门或者后窗位置的辨识度很高。

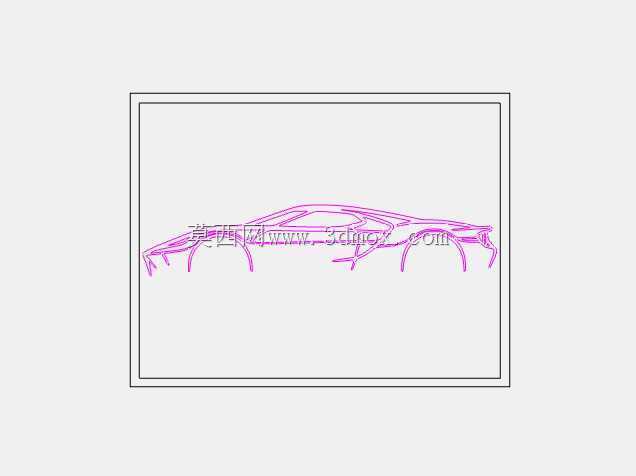

　　说到设计思路，最开始做这个轮廓的时候，我找了三代福特GT的实车侧面点云数据做参考，没有直接用网上流传的线稿，因为很多公开的线稿都存在轮拱弧度不准、车顶线条溜背角度不对的问题，做出来的成品懂车的人一眼就能看出比例错了。描线的时候特意把所有线条的宽度统一成了激光加工的最优切缝宽度，也就是0.1mm的单线条，不管是放大到一米二的墙面装饰尺寸，还是缩小到五厘米的钥匙扣尺寸，线条都不会出现粗细不均、拐角糊边的问题。轮拱位置的线条特意做了0.2mm的圆角过渡，避免激光切割的时候在锐角位置出现过烧，尤其是小尺寸加工的时候，锐角位置很容易因为热量集中把材料烧出缺口，加了过渡圆角之后，哪怕是1mm厚的亚克力板切割，边缘也能保持光滑，不需要二次打磨。前后保险杠的下沿线条没有做完全写实的细碎结构，因为实际加工的时候，太细碎的线条在小尺寸产品上根本体现不出来，反而会增加加工的跳刀次数，降低生产效率，所以把冗余的细碎折线全部整合为顺滑的连续曲线，既保留了原车的识别特征，又适配了激光加工的工艺特性。

　　再讲尺寸和安装边界的设计逻辑，这个轮廓的原始基准尺寸是按1200mm的长度做的，也就是最常用的墙面装饰尺寸，长宽比例严格对应实车的侧面比例，大概是1:0.32，也就是长度1200mm的时候，高度是384mm，这个比例下不管怎么等比例缩放，都不会出现拉伸变形的问题。安装孔位的设计我特意留了通用的隐藏式安装位，在两个轮拱的内侧位置各留了一个3mm的沉头孔，安装的时候螺丝从正面拧进去之后，用同色的盖帽盖住，从正面完全看不到安装件，不会破坏剪影的整体视觉效果。如果是做粘贴式的小尺寸产品，比如钥匙扣或者冰箱贴，这两个安装孔可以直接在出加工代码的时候删掉，不需要修改轮廓主体，适配性很强。轮廓的所有外边缘都做了无尖角处理，哪怕是车尾的扰流板位置、车头的前唇位置，都留了最小0.5mm的圆角，避免成品边缘划手，尤其是做金属材质的周边产品的时候，这个细节能省掉很多后续打磨毛刺的工序。

　　从功能特性上来说，这个轮廓的线条是完全闭合的连续矢量线，没有断点、没有重叠线段，导入任何激光加工设备的控制系统都不会出现报错，不需要人工再去补线或者删重复线条。线条的曲率全部做了G1连续处理，激光头在走曲线的时候不会出现卡顿或者速度骤降的问题，加工1200mm尺寸的金属装饰件，整个切割过程只需要四分半钟，比用普通非连续线稿的加工效率高近百分之三十。针对不同的加工材料，我还在轮廓线的基础上预留了雕刻深度的补偿量，比如做皮革打标的时候，线条会自动内缩0.05mm，避免打标出来的线条太粗失去轮廓的精致感；做厚木板切割的时候，线条会外扩0.1mm，抵消激光切缝的宽度损失，保证切割出来的成品尺寸和设计尺寸完全一致。

　　实际生产验证的时候，我先后用300W光纤激光切过1mm、2mm厚的304不锈钢板，用80W CO2激光切过3mm、5mm厚的亚克力板，还用半导体激光打标机在铝合金、真皮、阳极氧化金属表面做过打标测试，所有场景下这个轮廓都能直接使用，不需要做参数调整之外的修改。之前给改装店做的一批5cm大小的金属车标，用这个轮廓切割之后，只需要做个简单的抛光倒角，就能直接粘在底座上做成钥匙扣，良率能到百分之九十八以上，基本不会出现废品。还有给主题乐园做的一批导视牌装饰件，把这个轮廓放大到1.8米长度，切割2mm厚的铝板做烤漆处理，安装在户外已经快两年，没有出现因为线条应力集中导致的板材变形问题，因为整个轮廓的线条都是连续顺滑的，没有应力集中的锐角位置，哪怕是户外温差变化大的环境，板材也不会从线条位置开裂。

　　很多刚接触激光加工的设计师做这类轮廓件的时候，容易犯的错误就是一味追求写实，把车身上的门缝、饰条、后视镜这些细碎结构全部加上，结果小尺寸加工的时候这些结构全部糊成一团，大尺寸加工的时候又会增加很多不必要的加工时间，这个版本的剪影就刚好平衡了识别度和加工便利性，去掉了所有不影响整车轮廓识别的细碎结构，只保留了车顶弧线、轮拱造型、前后保险杠的特征线，哪怕是对车不熟悉的人，看到这个轮廓也能认出是福特GT的经典造型，同时加工效率能做到最优。另外在做墙面安装的时候，这个轮廓的重心刚好在两个轮拱连线的中点位置，用两个安装点固定之后，不会出现前倾或者后翘的问题，哪怕不用水平尺，只要对齐两个安装孔的高度，装出来就是水平的，对现场安装的工人很友好，不需要反复调整位置。
