奥迪A6C6前卫版车身侧影线稿

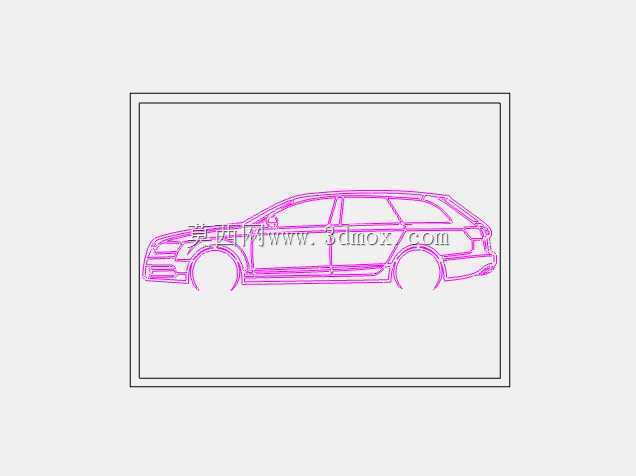

　　这套车身侧影线稿围绕奥迪A6-C6前卫版旅行车侧面比例展开，核心用途不是承载式整车结构建模，而是服务于光纤激光切割、数控雕刻、平面轮廓加工和展示类图形制作。线稿保留了C6世代旅行车最容易被识别的侧面特征：较长的发动机舱、前移的A柱、连贯的车顶弧线、后倾的D柱、四门分缝、外后视镜位置、轮拱开口以及前后保险杠的层次关系。对于需要快速获得车辆侧视轮廓的加工场景，这类图形可以直接作为二维切割路径的基础，也可以在三维软件中作为参考草图，用于展台背景板、金属挂件、木质雕刻牌、亚克力灯箱片或工艺装饰件的轮廓定位。

　　从实际加工角度看，车身侧影类工件最关键的是外轮廓闭合质量和内部线条层级。外轮廓决定材料切除边界，必须连续、无断点、无重叠线段；车门分缝、窗线、轮毂区域、灯组边界则属于表面雕刻或浅刻线，不能与外切割轮廓混在同一刀路逻辑里。建模时需要把整车侧影拆成两类几何：一类是用于下料的封闭外形，另一类是用于蚀刻、划线或浮雕参考的细节线。轮拱位置采用开放或半开放表达时，要提前确认工艺目标。若工件需要呈现车轮缺失的剪影效果，轮拱曲线可以直接并入外边界；若后续要装配独立车轮摆件，则轮拱应保持完整圆弧，并在周边留出连接桥，避免激光切割后小件脱落或变形。

　　C6旅行车的侧面比例有明显的工程约束。前悬较短而座舱向后延伸，车顶线从B柱之后逐渐收向尾部，D柱与尾门玻璃形成斜切关系。绘制这类轮廓时不能只照图片描边，需要把透视影响压平为纯正侧视。前脸区域要控制前灯、保险杠进气口和翼子板折线的相对位置，避免线条过多导致小尺寸工件雕刻糊连。车尾区域则要注意旅行车特有的后伸行李舱、尾灯侧边界和后保险杠下缘，若轮廓被简化过度，成品会失去A6旅行版的识别度；若细节保留过密，在薄板激光加工中又会出现热影响区集中、尖角烧蚀和微段抖动。

　　外形尺寸方面，线稿本身可按比例缩放，但落地加工时应根据材料幅面设定基准长度。以装饰挂件为例，车身长度方向通常决定板材利用率，高度方向受轮拱、车顶和保险杠最低点约束。缩放到较小尺寸时，门把手、窗框立柱、灯组内角等细节应合并或删除，只保留车身主轮廓、车窗大面、车门分缝和轮拱曲线；放大到展板或墙面雕刻时，可以恢复后视镜、侧裙、保险杠进气格和车身特征线，使近看时有足够层次。对于光纤激光切割，薄钢板、不锈钢板和铝板的最小缝宽、转角热变形和搭桥位置都要在轮廓阶段考虑；对于木工雕刻，则要把尖锐折线转为适合刀具半径通过的圆弧过渡，防止小刀在密集内角处断刀。

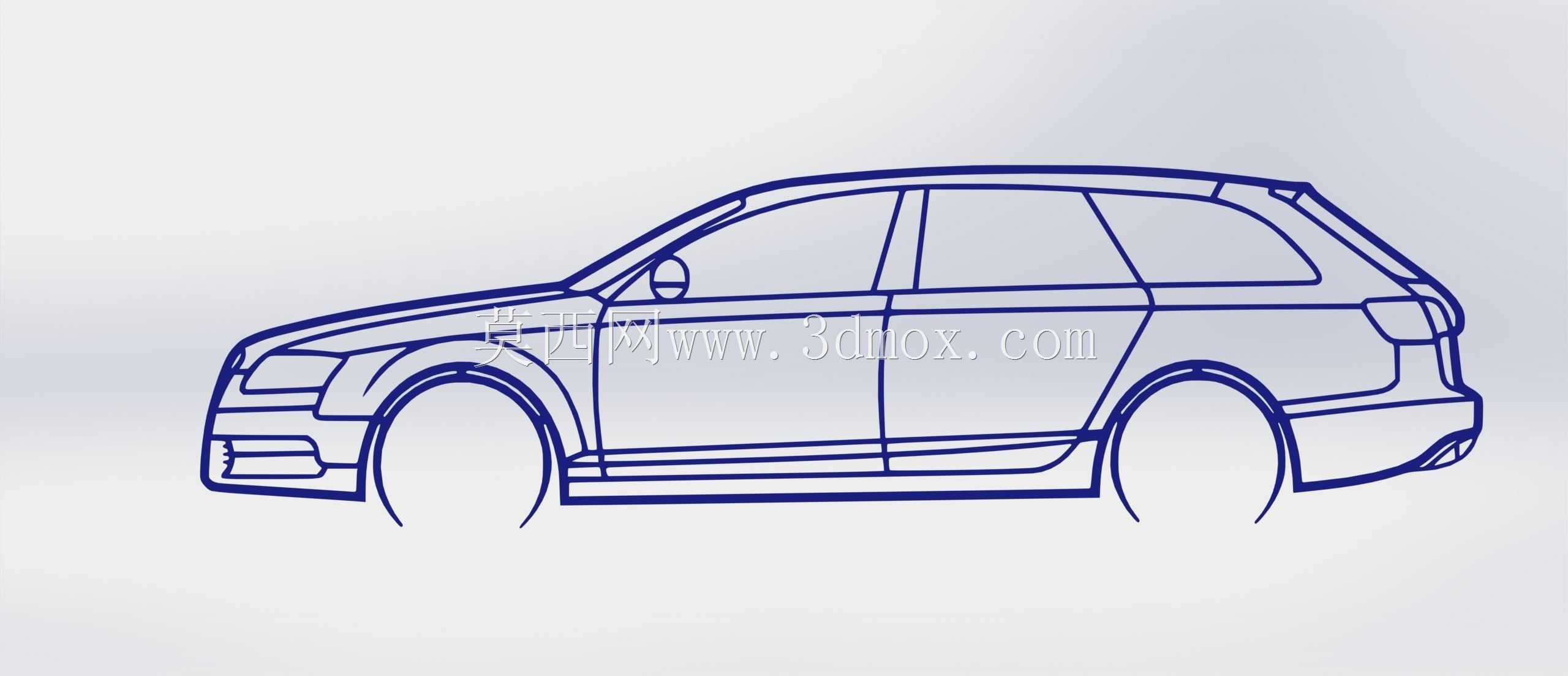

　　设计思路上，这份侧影图形强调“可识别”和“可加工”的平衡。车身主线采用连续曲线表达，车顶、肩线、侧裙和保险杠下缘形成稳定的视觉层级；车窗区域通过闭合多边形区分，便于在雕刻时采用不同深度或不同灰度填充；车轮区域不做复杂轮毂造型，而是以轮拱留白突出旅行车侧面姿态。这样处理后，图形既可以作为单纯的汽车主题剪影，也可以在SLDPRT环境中拉伸成薄板实体，用于装配到展示架、钥匙扣、桌面摆件或教学样件上。

　　安装边界同样需要在结构阶段预留。若做成金属壁挂件，外轮廓内侧应增加沉头孔、挂槽或背栓位置，孔边到车身边线的距离不能小于板厚的一定倍数，避免安装时撕裂；若做成桌面立牌，底部轮拱和侧裙之间需要增加隐形支座或延长底座，不能让细长的保险杠端部单独承重；若用于灯箱面板，车窗和车身细节线要按透光与不透光区域重新分层，细线宽度应满足雕刻或蚀刻的最小稳定值。多件并排加工时，还要在轮廓之间预留热变形间距和板材夹持边，尤其是长条形车身侧影，沿长度方向的热胀冷缩会影响定位精度。

　　在三维建模流程中，这类侧视草图常被插入到基准面作为参考，先拟合外轮廓，再补充窗线、门缝和特征线，最后根据工艺选择拉伸、切除、包覆或投影曲线。对于需要数控加工的实体，草图不应保留图片转换后常见的碎线、重复弧段和自相交交点；轮廓尖角要结合刀具半径补偿修整，长曲线应尽量保持曲率连续。经过这样处理后的车身侧影，既能准确传达奥迪A6-C6旅行版的侧面形态，也能直接对接激光、雕刻和薄板成型等实际制造环节。
