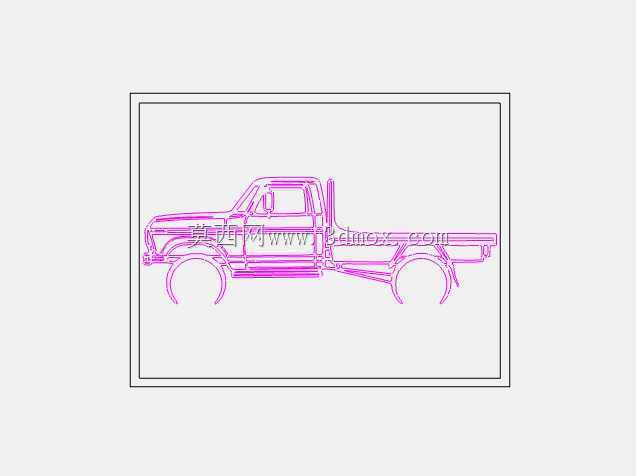

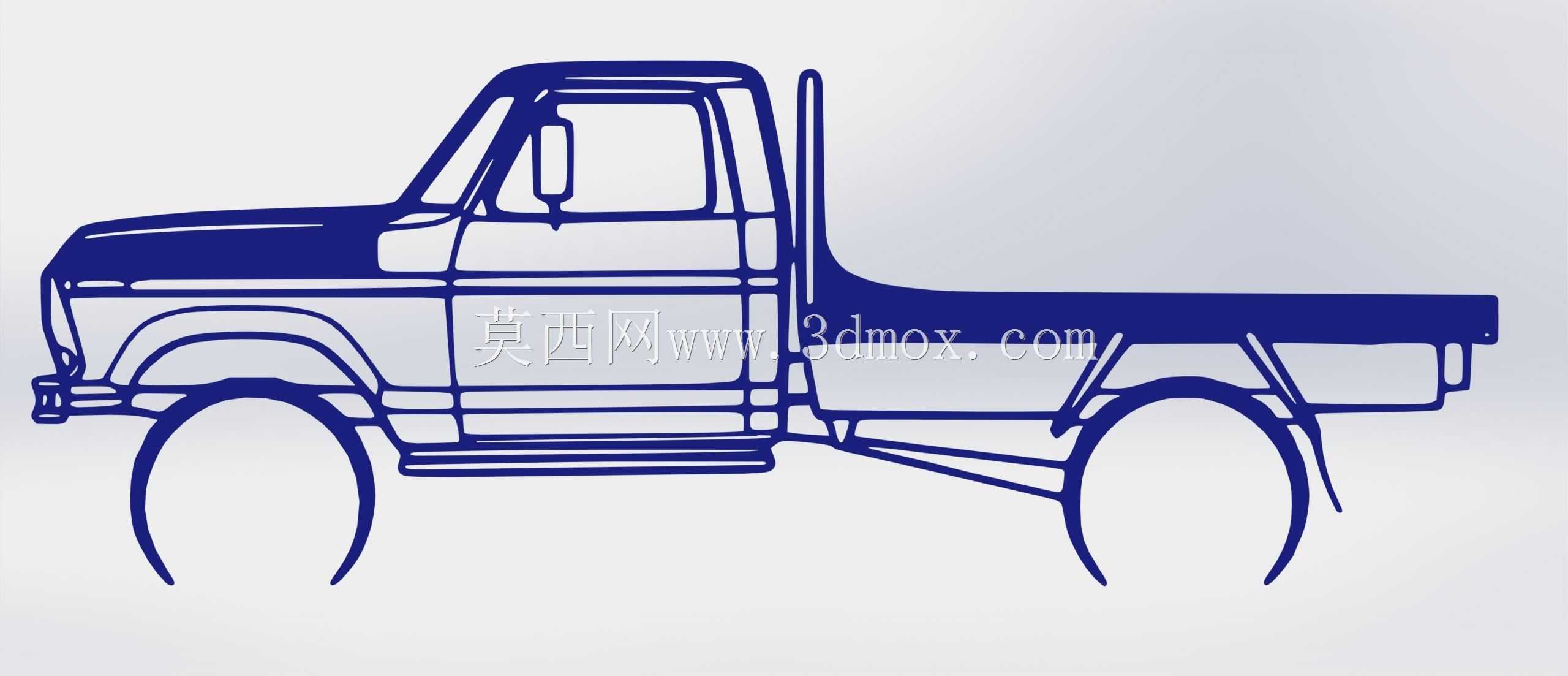

福特F100经典皮卡平板车轮廓造型

　　该轮廓造型提取福特F100经典平板皮卡的整车侧视特征，可直接用于光纤激光切割、数控雕刻加工场景，适配金属板材、亚克力、密度板等多种常见加工基材，在文创装饰、工业标识、主题空间软装领域有明确的落地适配性。从设计逻辑来看，造型还原过程中优先保留了该车型最具辨识度的视觉锚点：前倾的A柱倾角、方正的驾驶室舱体轮廓、长轴距平板货厢的比例关系，以及突出的轮拱造型、侧置后视镜、车门筋线等细节特征，所有线条均做了连续闭合处理，避免切割加工过程中出现断刀、轮廓不连通的工艺问题，同时剔除了实车表面非必要的细碎装饰线条，保证加工后成品的视觉整洁度，不会因线条过密导致雕刻糊边、激光烧蚀过度的缺陷。在尺寸边界控制上，

　　轮廓的整体长宽比严格遵循实车侧视的原始比例，横向总长度与纵向高度的比值控制在3.2:1，适配常规幅面的加工板材排版需求，用户可根据实际使用场景等比例缩放尺寸，不会出现造型拉伸变形的问题；轮廓线条的最小转角半径做了统一优化，所有锐角位置均预留了不小于1.5mm的过渡圆角，匹配常规激光切割头的最小加工半径要求，也避免雕刻加工时刀具在锐角位置出现过切、崩边的情况。从实际用途出发，该轮廓可直接作为金属墙饰的切割路径，应用于汽修门店、汽车主题餐厅、私人车库的墙面装饰，也可作为亚克力灯箱的面层雕刻图案，适配商业空间的导视标识制作，还可作为数控雕刻的走刀路径，加工实木装饰挂牌、金属车标摆件等周边产品。设计过程中针对不同加工工艺做了兼容性处理：

　　用于激光切割时，所有轮廓线均为单一线条路径，无需额外做路径偏移即可直接生成切割代码，减少前期工艺处理的工作量；用于雕刻作业时，轮廓线的粗细变化预留了0.2-0.8mm的深度调整区间，可根据基材硬度调整雕刻下刀深度，呈现出具有立体感的线雕效果。针对平板货厢部分的轮廓，特意保留了原始车型的货厢边板加强筋线条特征，没有做过度简化，保证熟悉该车型的用户能够快速识别车型特征，同时加强筋线条与车身主轮廓的间距控制在3mm以上，避免小间距切割时出现板材受热变形、粘连的问题。轮拱部分的圆弧曲率完全匹配实车的轮胎外露设计特征，轮胎位置的留白区域做了完整的闭合处理，方便用户根据需求选择是否保留轮胎部分的轮廓，或是在留白区域添加自定义的文字、标识内容。

　　驾驶室部分的侧窗、车门把手、后视镜的轮廓位置均按照实车的相对位置排布，没有做错位调整，保证造型的还原度，同时这些小尺寸轮廓的最小宽度均不小于2mm，满足常规加工设备的最小加工尺寸要求，不会出现加工后细节脱落、缺失的问题。在安装边界的适配性上，轮廓整体为平面结构，无曲面凸起或凹陷结构，加工完成后可直接通过背胶粘贴、螺丝固定、磁吸安装等多种方式固定在墙面、柜体、设备表面，无需额外做安装结构的二次加工；若需要制作成立体摆件，也可直接将该轮廓作为侧视基准面，拉伸生成三维实体，添加厚度参数后即可通过3D打印、钣金折弯等工艺制作成立体实物。针对不同厚度的加工基材，轮廓的线条偏移量可根据板材厚度做对应调整，比如加工3mm厚度的冷轧钢板时，可将外轮廓向外偏移0.15mm补偿激光切割的切缝宽度，保证加工后的成品尺寸与设计尺寸一致；加工5mm厚度的亚克力板材时，可根据激光功率调整切割速度，配合该闭合轮廓路径即可得到边缘光滑的成品件。
