立式螺旋搅拌混匀装置三维结构设计

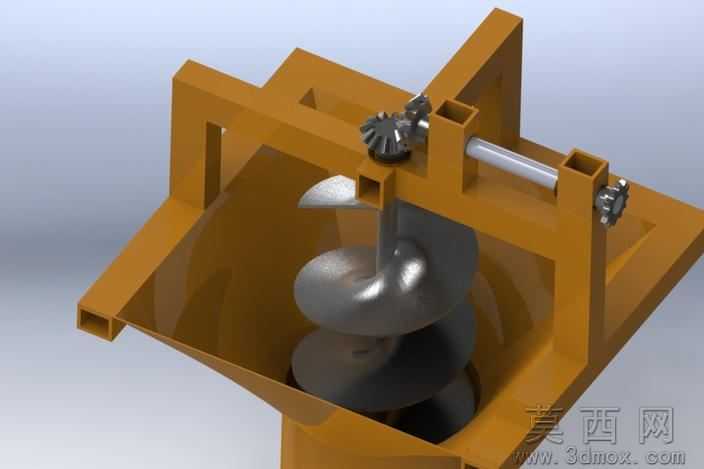

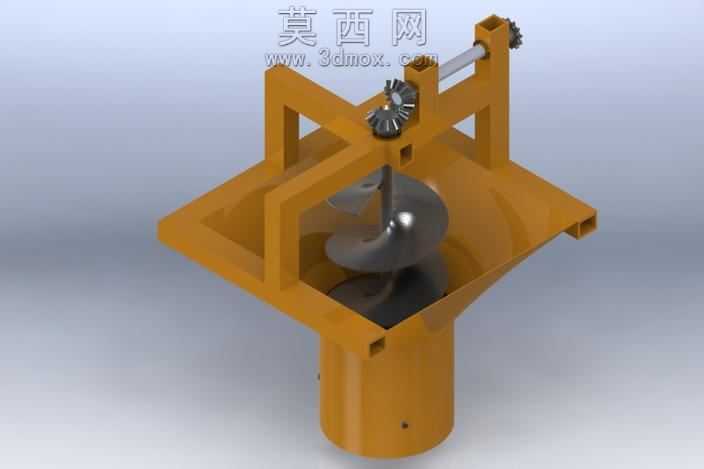

本作品为立式螺旋搅拌混匀装置的三维建模成果，建模过程严格遵循机械设计规范，先完成整体方案的结构推演，确定上部机架支撑、中部进料方腔、下部圆柱出料筒体的整体布局，再逐一对每个零部件进行参数化建模。首先搭建上部的门式支撑机架，采用等边角钢式的框架结构，预留传动组件的安装定位孔位，保证机架的结构刚度，避免搅拌作业过程中出现晃动变形。传动部分采用锥齿轮换向结构，将水平方向的输入动力转换为竖直方向的旋转动力，建模时精准还原锥齿轮的齿形参数、啮合间隙，保证传动路径的合理性，水平输入轴端预留动力接入接口，可适配手动驱动或者电机驱动两种使用场景。核心搅拌部件采用螺旋叶片结构，建模时根据搅拌腔的锥面过渡形态，调整螺旋叶片的直径变化曲线，让叶片外缘与腔体内壁保持均匀的作业间隙，既避免搅拌过程中出现卡滞，又能保证腔体内物料被充分搅动，不会出现搅拌死角。进料腔体采用上方下锥的过渡结构，方形的上部开口方便物料投入，锥面段平滑过渡到下部的圆柱筒体，让物料能够依靠自重顺利向搅拌区域汇聚，筒体下部预留出料接口，可搭配阀门组件控制物料排出。渲染阶段采用哑光工程黄作为主体金属结构的材质，还原工业设备的漆面质感，传动齿轮、搅拌轴等运动部件采用金属银灰材质，区分不同功能的零部件，场景添加柔和的环境光与定向补光，清晰展现各部件的装配关系与结构细节。整个模型的装配过程严格按照实际装配逻辑添加配合约束，机架与腔体采用螺栓紧固配合，锥齿轮组添加齿轮啮合配合，搅拌轴与机架添加旋转配合，可实现完整的运动仿真，直观展现动力传递与螺旋搅拌的作业过程，设计过程中充分考虑了设备的易加工性与装配便捷性，所有零部件均采用常规机械加工工艺即可生产，无特殊异形难加工结构，可直接作为小型混匀搅拌设备的结构设计参考，也可用于机械原理教学的演示模型。
