双色握柄弹簧式握力器结构设计

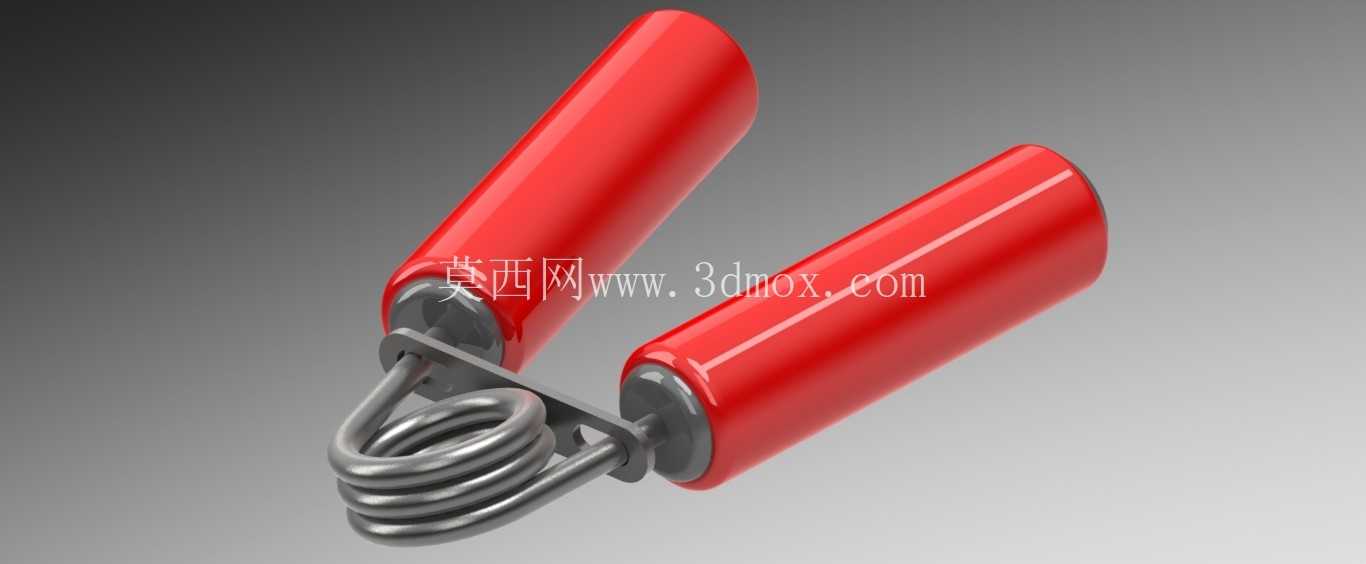

这款握力训练器械的三维结构设计，核心围绕手部肌力训练的实际使用场景展开，日常可用于普通人群的手部力量强化，也适配术后手部功能康复的渐进式抗阻训练需求，在健身工作室、康复科诊室、家庭日常锻炼场景中都有广泛的使用空间。设计阶段首先考量的是握持的人机工程边界，握柄部分采用圆柱型结构，直径控制在32mm，匹配绝大多数成年使用者的手掌握持围度，避免直径过粗导致握持发力时手腕代偿，也不会因直径过细造成指关节过度屈曲引发的训练劳损。握柄长度设置为110mm，握持时手掌大鱼际、小鱼际可完全贴合握柄表面，四指弯曲后可完全环握握柄，发力过程中不会出现握柄滑脱、局部硌压手掌的问题。

核心施力部件采用双扭力弹簧结构，弹簧线材选用65Mn弹簧钢材质，线径设定为2.5mm，弹簧中径12mm，有效圈数为5圈，初始扭力设置为可提供5kg的初始握持阻力，按压至最大行程时阻力提升至15kg，匹配普通入门训练者的力量基础，若需调整阻力等级，仅需更换对应线径的弹簧即可完成适配，无需改动其余结构部件。弹簧与握柄的连接部位采用嵌入式销轴固定，销轴直径4mm，贯穿握柄端部的安装孔与弹簧端部的直臂段，装配后销轴两端做铆压处理，避免使用过程中销轴脱出引发结构失效，连接位置预留0.2mm的转动间隙，保证握柄开合过程中无卡滞、无异响。

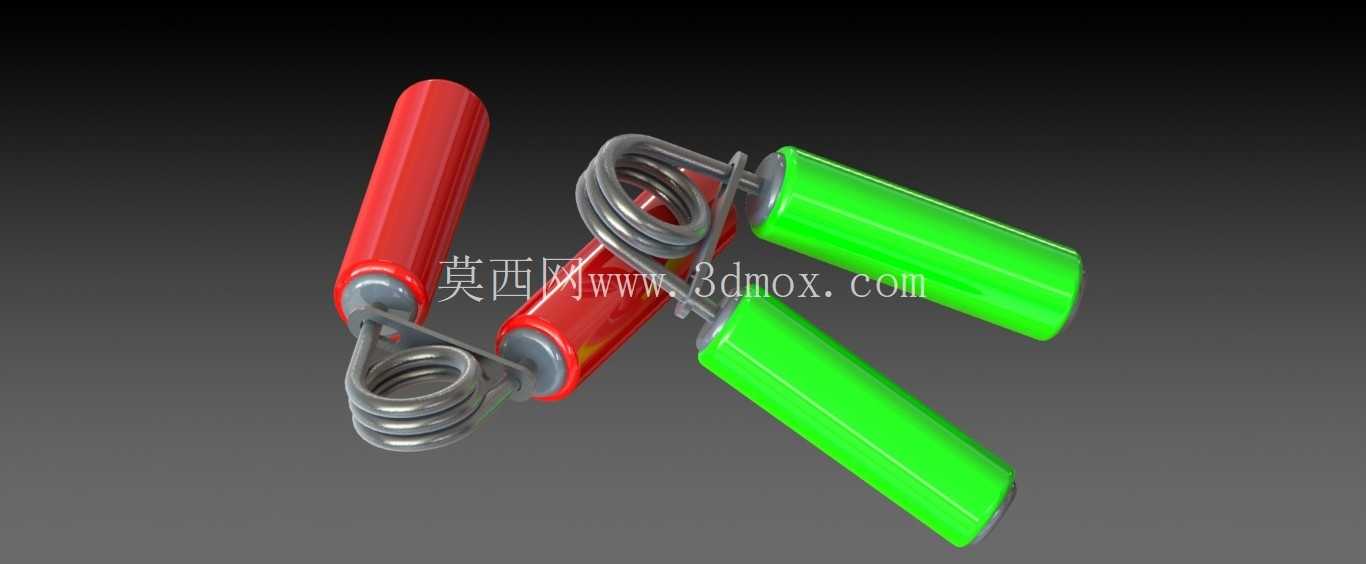

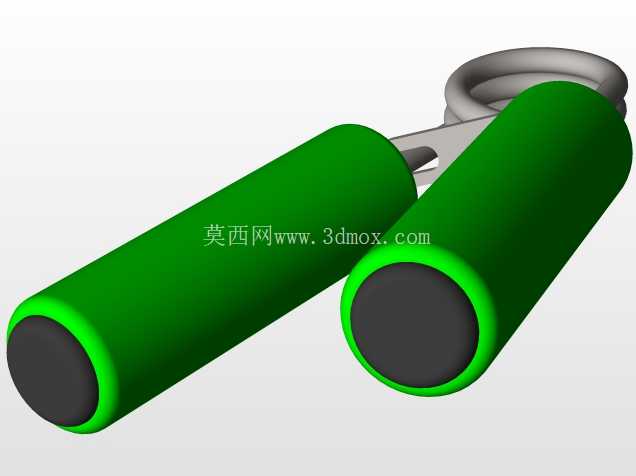

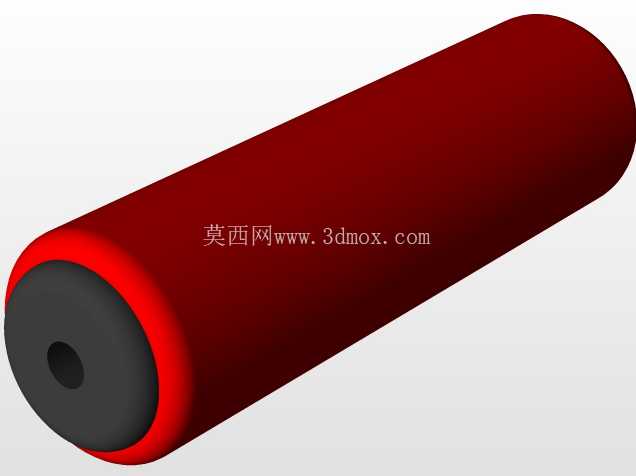

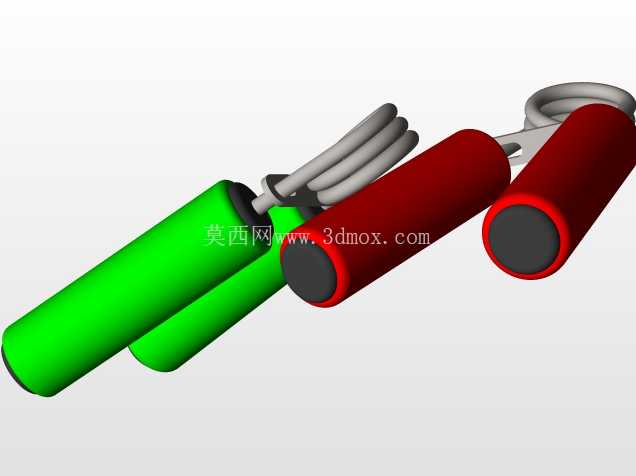

握柄部分采用双色差异化设计，两组握柄分别做红色、绿色的表面处理，一方面可快速区分左右握持位置，避免使用者长期单方向握持造成弹簧单侧受力疲劳，另一方面不同配色也可适配不同的产品外观定位，握柄外层采用软质PVC包胶结构，包胶厚度2mm，表面做细微的磨砂纹理处理，提升握持时的摩擦力，即使手心出汗也不会出现打滑问题，包胶内层为ABS硬质内芯，内芯与弹簧连接部位做加厚处理，壁厚达到5mm，可承受反复开合的冲击力，长期使用不会出现连接部位开裂的问题。

整体结构的最大开合角度为45度，完全按压闭合后两组握柄的间距为20mm，匹配人手握持时的最大活动行程，不会出现开合角度过大导致弹簧过度拉伸产生塑性变形，也不会因开合行程过短导致训练幅度不足影响训练效果。整体产品的外形尺寸控制在120mm*100mm*35mm范围内，可轻松放入口袋、健身包中，便携性极强，无需额外的安装固定，取出即可直接使用。设计过程中对弹簧的受力做了有限元校核，在10万次反复开合的疲劳测试工况下，弹簧的最大应力为580MPa，低于65Mn材料的疲劳极限，可保证长期使用的结构稳定性，握柄内芯的受力部位最大变形量为0.1mm，不会出现明显的结构形变。连接销轴的剪切应力校核结果显示，最大受力下剪切安全系数达到3.2，满足日常使用的强度要求。

在细节处理上，握柄的端部做R3mm的圆角过渡，避免尖锐边角划伤手掌，弹簧的两端部做磨平处理，无突出的毛刺，不会勾挂衣物、划伤皮肤。整体结构无额外的易损部件，除弹簧外其余部件均为硬质结构，正常使用场景下故障率极低，维护时仅需定期在弹簧与握柄的转动连接位置滴加少量润滑油即可保证开合顺畅。该结构设计在保证训练功能的前提下，尽可能简化了零件数量，整体仅包含2个握柄内芯、2个包胶层、2个扭力弹簧、2个连接销轴，零件总数少，装配工序简单，适合批量注塑、冲压生产，可有效控制生产制造成本，适配大众消费级健身器材的成本控制要求。
