商用车传动联接花键输出法兰结构

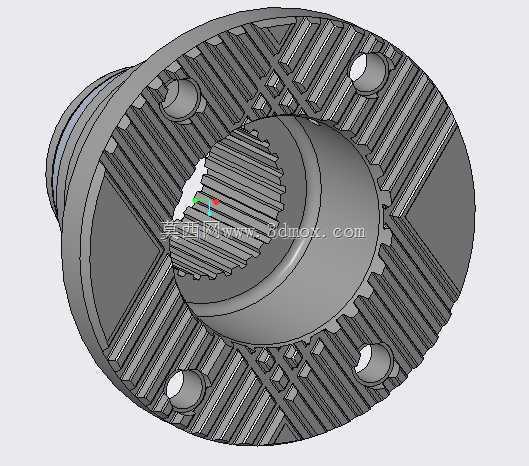

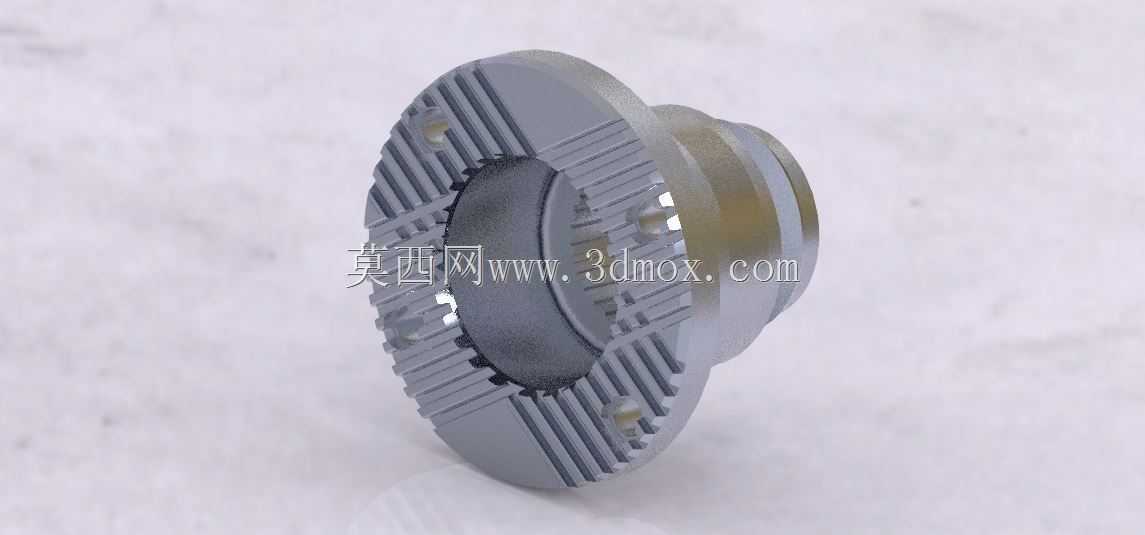

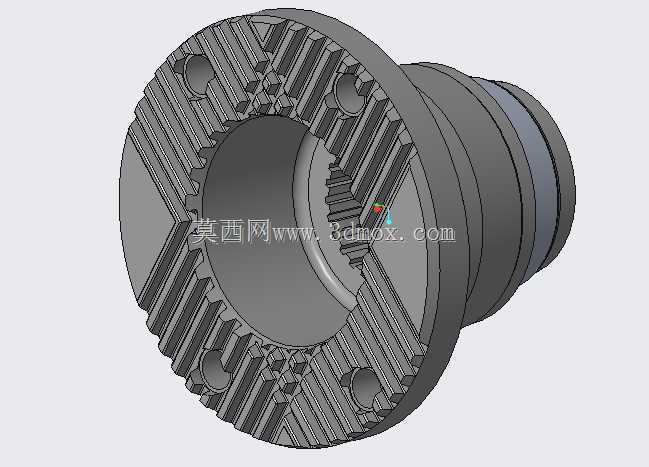

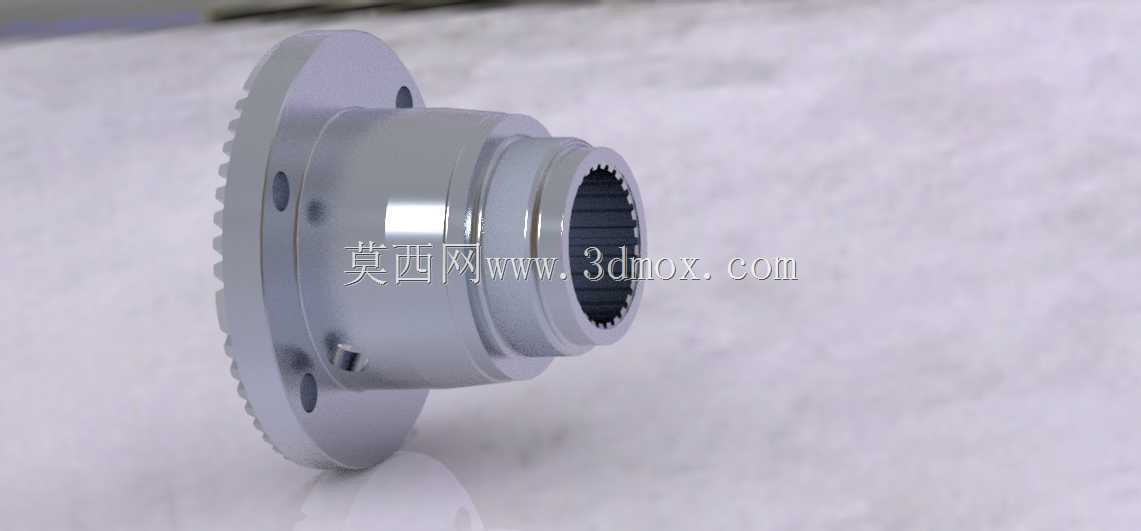

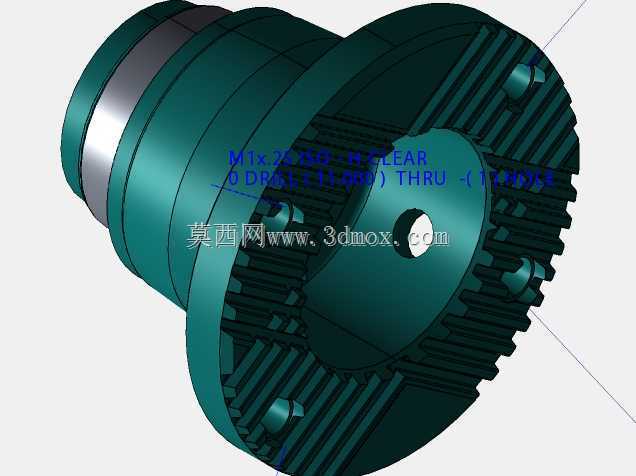

　　该联接法兰布置在商用车动力传递链路的输出侧，一端承接动力源输出轴的扭矩，另一端对接传动轴输入端，是动力总成与传动轴之间的核心传力构件。法兰盘端面加工内花键齿形，花键齿与输出轴外花键形成多齿啮合配合，相比单键联接，载荷沿全周齿面均匀分布，可承受商用车重载起步、颠簸工况下的冲击扭矩，避免单键应力集中导致的键齿剪切失效。法兰盘端面上沿圆周均布开设多个安装通孔，孔位与传动轴对接法兰的螺栓孔一一对应，穿入高强度联接螺栓后完成轴向锁紧，螺栓预紧后两法兰端面紧密贴合，依靠端面摩擦力与螺栓剪切力共同传递扭矩，保障动力传输无打滑、无旷量。法兰筒体段采用多级阶梯轴结构，不同轴径段分别适配密封件、定位衬套的安装位，阶梯轴肩作为轴向定位基准，

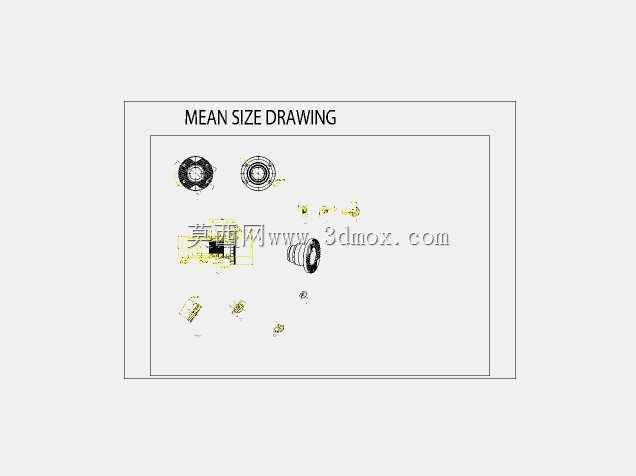

　　限制配套部件的轴向窜动，筒体外侧的环形槽可用于安装挡圈或密封胶圈，阻挡底盘行驶过程中泥水、粉尘侵入花键啮合区域，延缓齿面磨损。建模过程中优先还原花键齿的完整齿形轮廓，齿侧间隙、齿顶倒角均按照实际配合公差绘制，法兰盘端面的安装孔位置度、孔口倒角细节完整呈现，阶梯轴段的同轴度约束在装配关系中明确标注，可直接用于动力总成的虚拟装配校核。设计阶段需重点核对法兰盘的外径边界，确保其与周边底盘横梁、悬架部件预留足够安全间隙，避免车辆满载跳动时发生运动干涉；内花键的模数、齿数需与匹配输出轴参数完全一致，保障花键副啮合顺畅；端面安装孔的分布圆直径、孔径需与对接传动轴法兰参数匹配，保证螺栓可顺利穿装。该构件广泛应用于轻卡、重卡、

　　商用客车的动力传动系统，在整车三维总布置阶段，可通过该模型完成传动系统的装配间隙校验、扭矩传递路径仿真，也可作为传动部件选型、改装设计的结构参考，帮助结构工程师快速核对联接尺寸，规避实车装配时的孔位错位、间隙不足等问题。
