法兰盘类机械连接部件二维工程图纸

项目分类:通用机械零部件 发布时间:2024-09-22 ID:774597
  • 法兰盘类机械连接部件二维工程图纸

  在流体输送管路、液压动力单元、气压传动系统以及各类需要实现轴与轴端对接、管路与设备腔体密封连接的工业场景中,这类带周向均布安装孔的盘类连接部件是应用频次极高的基础结构件。从车间现场的装配逻辑来看,这类零件的核心作用是实现两个独立功能单元的刚性对接,同时保证对接面的同轴度精度与连接可靠性,避免设备运行过程中出现连接松动、介质泄漏、传动偏心等常见故障。

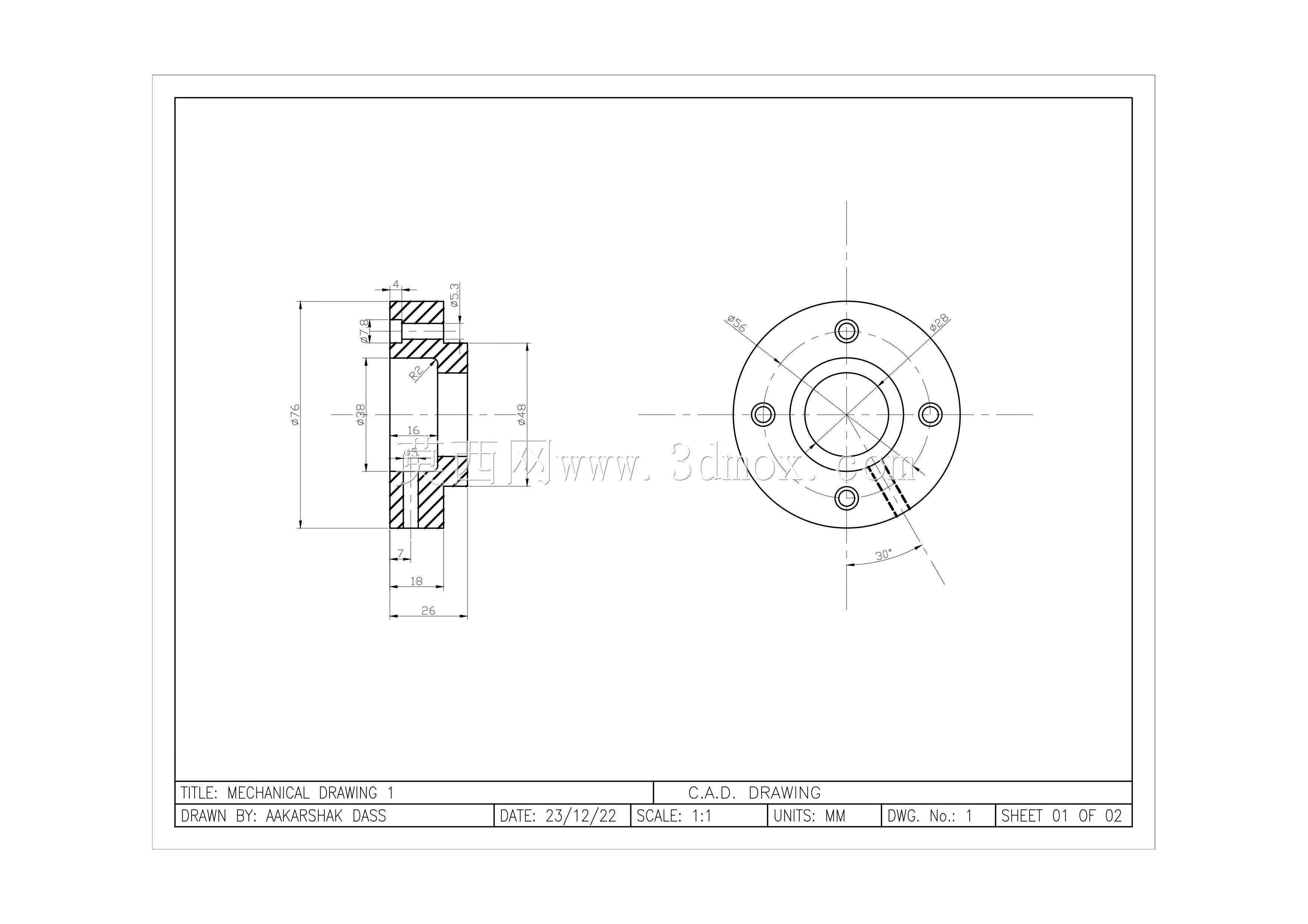

  从结构设计的角度拆解,该零件采用典型的盘类零件对称布局,主体为带中心通孔的圆盘结构,中心通孔的尺寸精度直接决定了对接轴或者穿装管路的配合间隙,设计时需要根据实际配合需求选择对应的公差等级,若用于旋转轴的端盖定位,中心孔通常会选择H7级公差配合,保证轴系转动时不会出现径向窜动;若用于管路对接,中心孔则会与管路通径保持一致,减少介质流通时的阻力损失。圆盘端面上周向均匀分布的四个安装孔,孔位的角度公差与位置度公差是设计时的核心管控项,实际加工中如果孔位偏差超过允许范围,现场装配时会出现螺栓无法穿装、强行锁紧后零件端面翘曲的问题,直接影响连接后的密封性能与受力均匀性。零件的轴向剖视图可以看到,中心通孔位置带有阶梯凸台结构,这个结构一方面是为了给对接部件提供轴向定位基准,减少装配时的调整工作量,另一方面也能增加零件局部的结构强度,避免螺栓锁紧时应力集中导致的零件变形。

  从实际安装边界来看,这类盘类零件的外径尺寸决定了安装时需要预留的操作空间,周向安装孔的中心距尺寸要和对接法兰的孔位参数完全匹配,零件的总厚度则需要结合螺栓的有效啮合长度来核算,保证螺栓锁紧后有足够的螺纹啮合圈数,避免运行过程中出现螺纹滑牙、连接失效的问题。在三维建模过程中,这类零件通常先绘制轴向截面的草绘轮廓,通过旋转命令生成主体基础结构,再通过阵列命令完成周向安装孔的创建,建模时需要重点管控各台阶面的轴向尺寸、安装孔的位置度参数,同时要注意零件端面的粗糙度要求,对接密封面的粗糙度通常要达到Ra1.6以下,才能保证密封垫片在锁紧后不会出现渗漏问题。

  在不同的应用场景下,这类零件的细节设计会有针对性调整,比如用于高压管路连接时,零件端面会加工密封槽,用来安装O型密封圈或者金属缠绕垫片,提升高压工况下的密封可靠性;用于旋转轴端固定时,会在零件侧面加工紧定螺钉孔,实现零件与轴的周向固定,避免轴转动时零件出现相对滑移。现场装配时,这类盘类零件的螺栓锁紧需要遵循对角分次锁紧的工艺要求,不能单次将单个螺栓完全锁紧,否则会导致零件端面受力不均,出现密封面贴合不严、零件变形翘起的问题,尤其是在输送高压流体、有密封要求的工况下,错误的锁紧顺序很容易导致后期运行时出现介质泄漏,增加设备维护的工作量。

  从加工工艺的角度来看,这类零件通常采用圆钢下料,经过车床车削完成各外圆、端面、中心孔的加工,之后转到钻床或者加工中心完成周向安装孔的钻削、倒角加工,对于有密封槽要求的工况,还需要在车削工序中完成密封槽的精车加工,保证槽宽与槽深的尺寸精度,匹配对应的密封件尺寸。零件的边角位置都设计有工艺倒角,一方面是为了去除加工产生的毛刺,避免装配时划伤操作人员或者损坏密封件,另一方面也能引导螺栓顺利穿入安装孔,降低现场装配的难度。
