立式承压过滤分离罐体成套结构

　　该套三维结构对应工业管路系统中常见的立式承压过滤分离罐体，整体采用直立圆筒加两端椭圆封头的构型，主要用于循环水、工艺冷却水、暖通空调水系统及小型化工流体管路中的杂质截留、气液分离或污物收集。现场布置时，罐体通常沿竖直方向安装，主通路通过筒体中部两侧的水平法兰与管道对接，流体从一侧进入筒内，经过内部滤芯、折流结构或沉降空间后从另一侧流出，颗粒杂质在重力和拦截作用下聚集到底部，少量气体则上浮至顶部集气区。

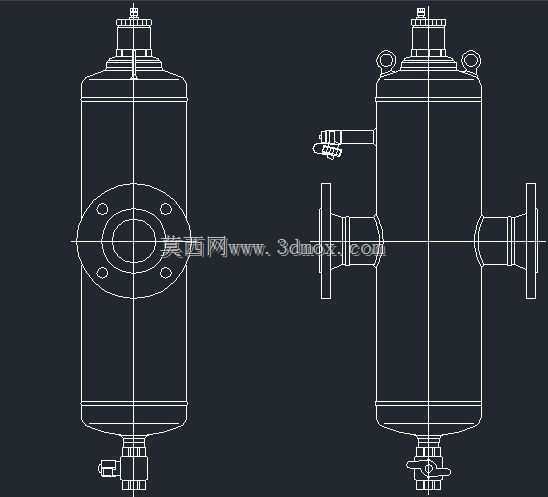

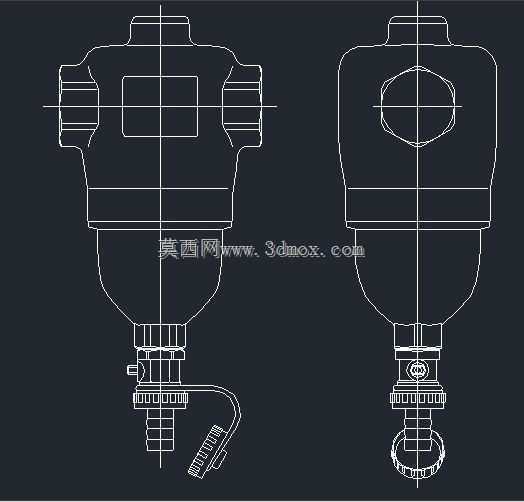

　　从结构表达看，模型完整呈现了筒体、封头、侧向法兰接管、顶部阀组、底部排污组件以及筒体上部的吊耳或辅助接口。中部大尺寸法兰采用带螺栓孔的圆盘形式，孔位沿圆周均布，便于与管道法兰配对；法兰与筒体之间通过锥形或圆弧过渡段连接，可降低接管区域的应力集中。两侧主接口轴线保持同轴，安装时应以该轴线作为管道对中基准，避免强行组对造成法兰密封面偏载。顶部设置阀件和连接短节，既可以承担排气、泄压或装接压力表的功能，也可作为滤芯拆装、检修和内部冲洗的操作位置。底部封头最低点配置小口径阀门及接管，用于定期排放沉积污物，减少停机拆解频次。

　　设计这类罐体时，首先要明确处理流量、工作压力、介质温度和污物特性，再反推筒径、接口公称通径及壁厚。筒体直径并非单纯按外形确定，而是需要保证筒内流速处于合理区间：流速过高会增大压降并卷吸已沉积颗粒，流速过低则可能造成设备体积浪费。封头采用曲面形式，有利于承压状态下均匀传递载荷，相比平盖结构可降低端部弯曲应力。主法兰的厚度、密封面形式和螺栓数量需要与压力等级匹配，垫片压缩量应在装配时控制，防止运行后出现渗漏。顶部和底部小口径接口虽然尺寸较小，但同样属于承压边界，建模时应保留螺纹或法兰连接细节，以便后续生成工程图和明细栏。

　　安装边界方面，设备的最大外轮廓由筒体高度、顶部阀件凸出高度和底部排污阀占用空间共同决定。布置图纸中应在罐体上方预留检修空间，使操作人员能够拆卸顶部阀组或提放内部过滤元件；下方则需保证排污阀手柄、接管和收集管路有足够操作距离。侧向主管道中心线到筒体上下端的距离决定了支吊架设置位置，靠近设备的管道不宜把全部重量传递到罐体接口上，通常应在进出口管道附近设置独立支撑。若设备用于开闭式冷却水系统，还应在旁路配置切断阀和旁通管路，使滤芯检修时系统不必完全停运。

　　三维建模过程中，筒体可采用回转特征生成主体，再通过拉伸、旋转和阵列完成法兰螺栓孔、加强短节及阀件接口。封头与筒体相接处应保持切线连续，法兰端面需要与接管轴线垂直，底部排污口应位于封头最低区域，以避免污物滞留。对于结构设计人员，该模型可用于核对接口方位、检修空间、阀门操作高度和管道碰撞；对于选型人员，则可直观判断罐体在泵房、换热站或工艺管廊中的布置可行性。整体结构没有复杂运动机构，设计重点集中在承压边界、密封连接、流道组织和维护可达性上，任何一个接口高度或法兰方位的偏差，都可能在现场安装阶段造成管道返工。
