带安装支架的褶式空气过滤装置结构设计

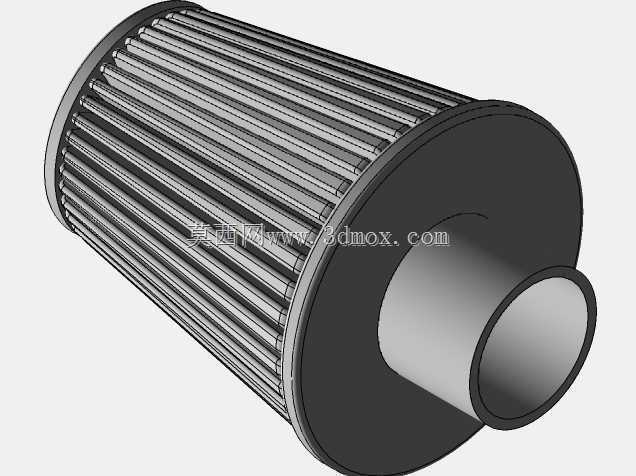

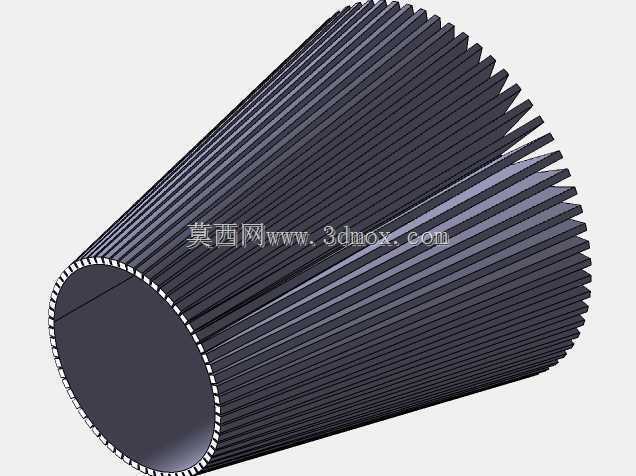

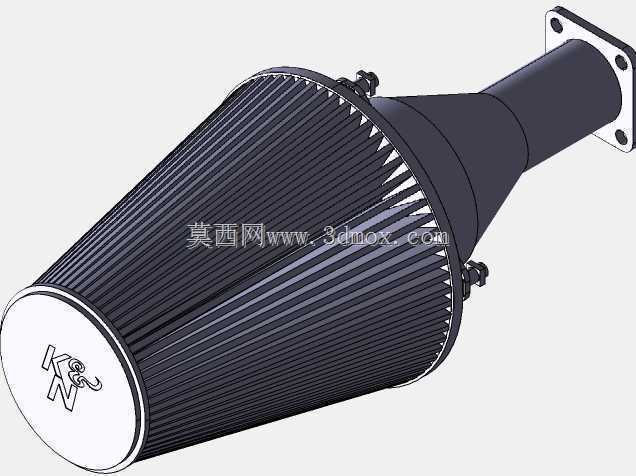

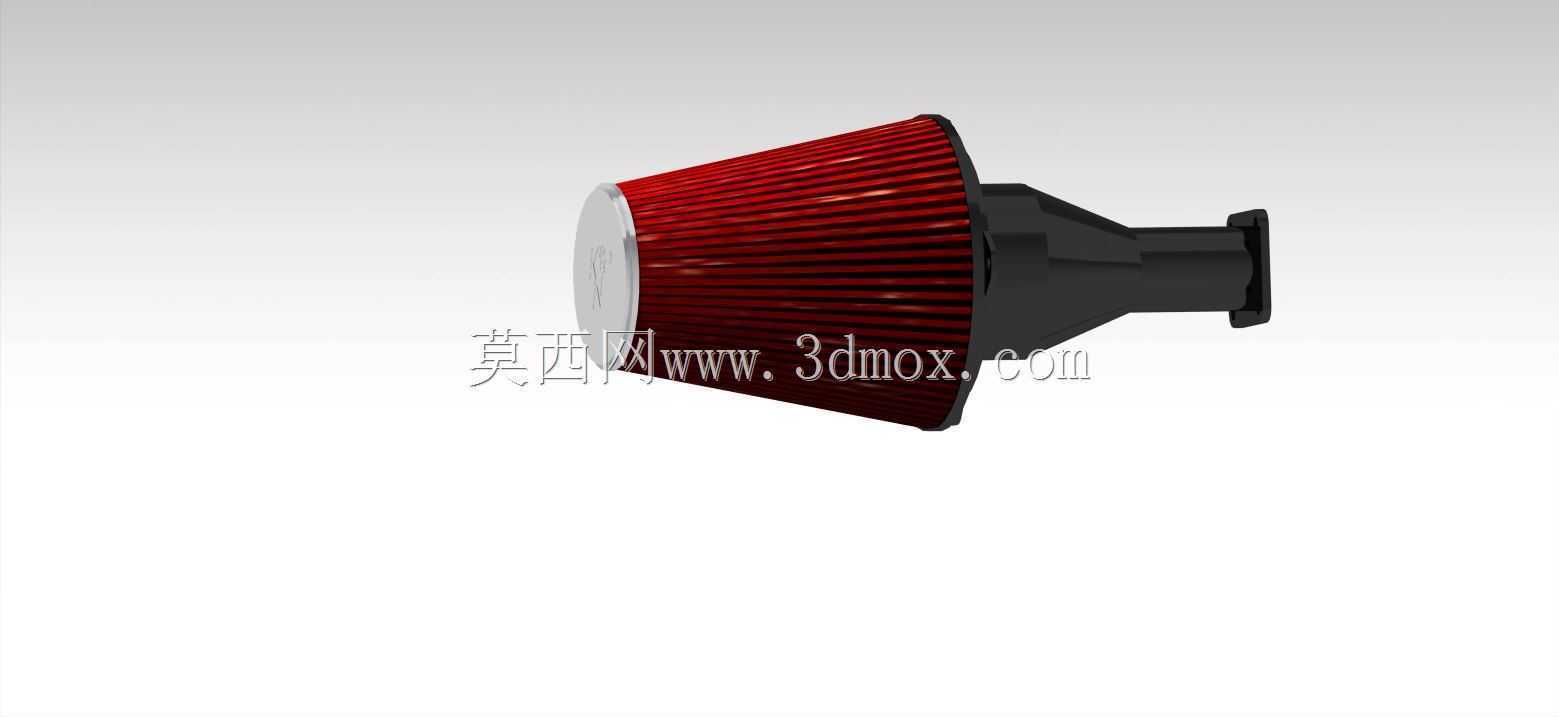

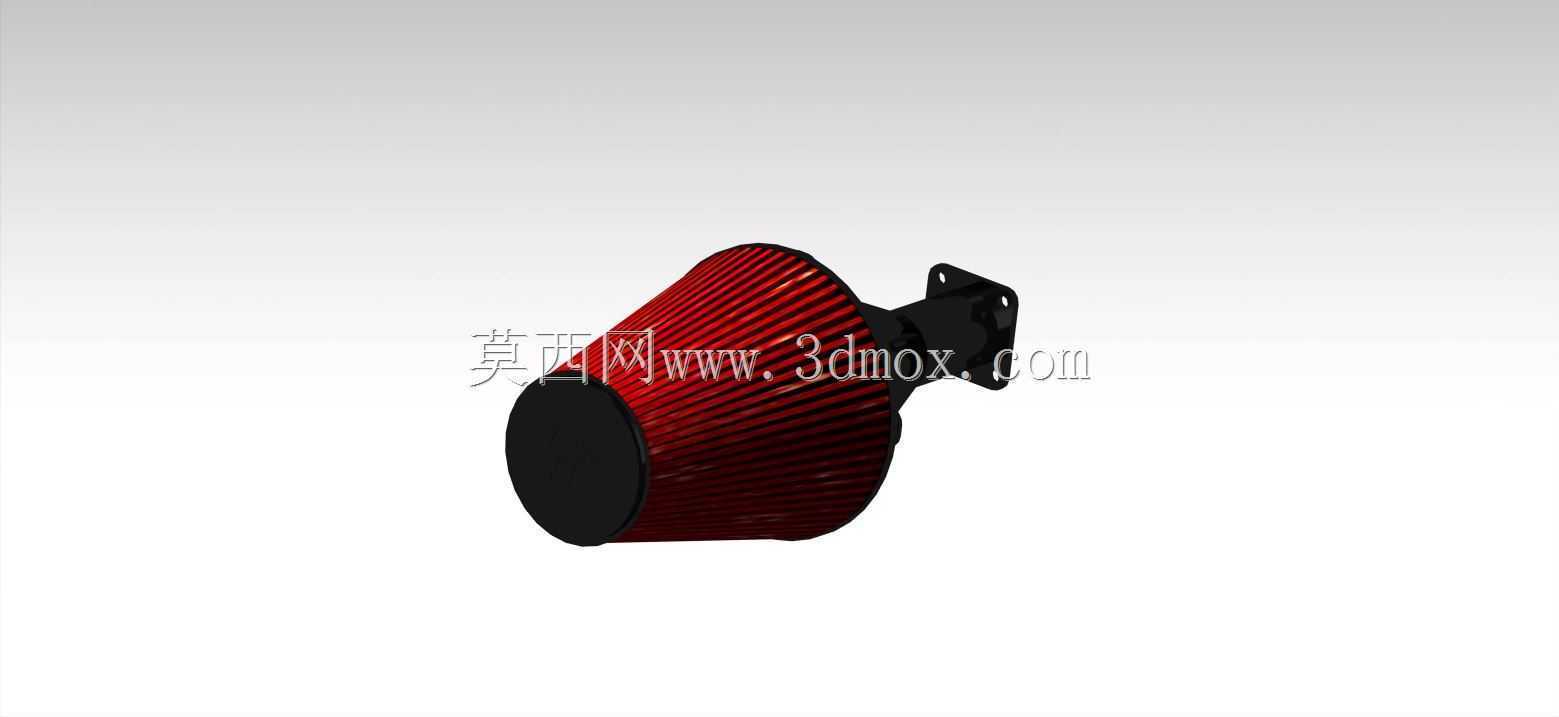

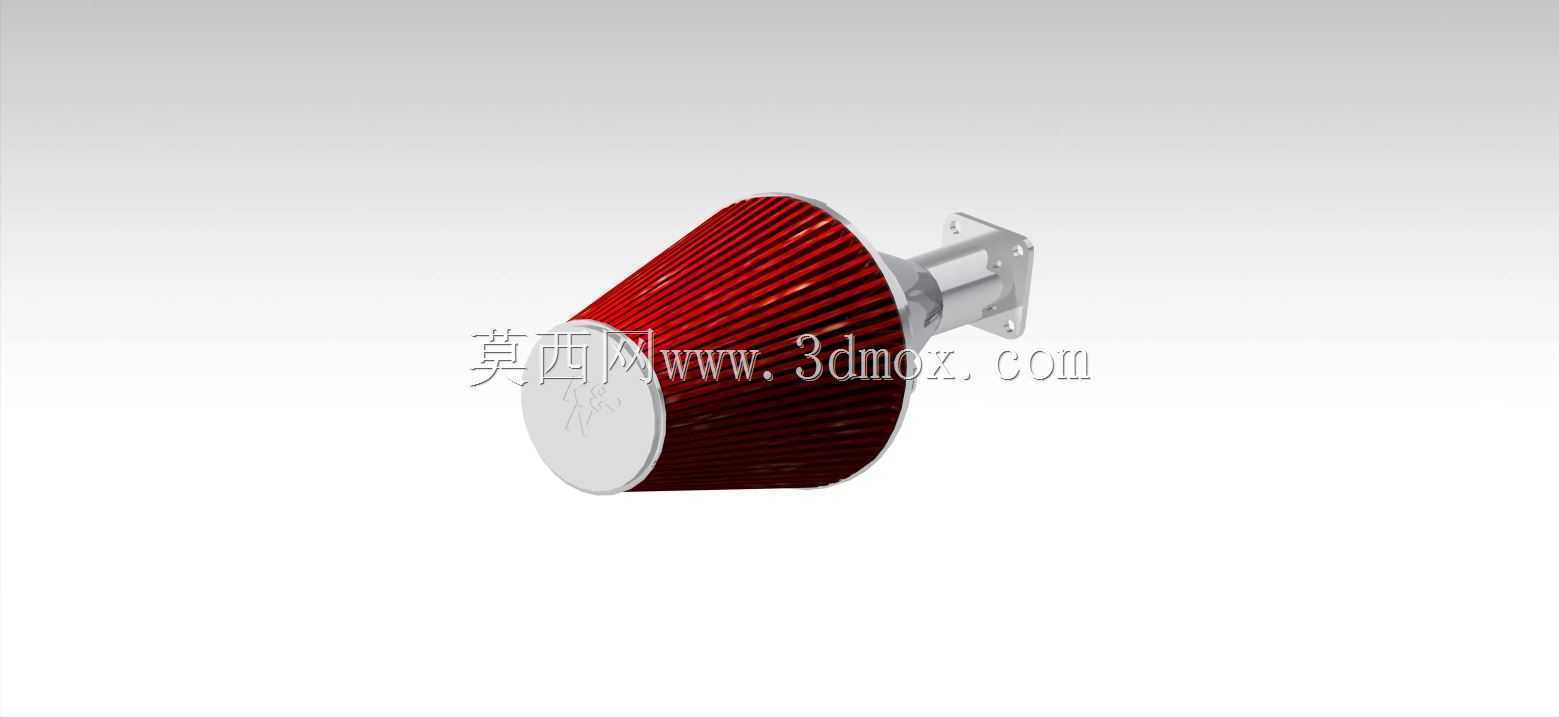

　　这套空气过滤装置的结构设计，核心围绕气动系统、小型动力设备的进气净化需求展开，日常在车间气动回路、小型内燃机组、工业通风支路的进气端都能见到这类结构的应用，主要作用是拦截进气气流中携带的固体粉尘、悬浮碎屑，避免杂质进入下游设备造成运动副磨损、管路堵塞或者阀芯卡滞问题。从结构拆分来看，整套装置包含两个可独立使用的构型，一种是集成了外接管路接口与顶部端盖的完整总成，另一种是仅保留滤体、上下端盖的基础过滤单元，可适配不同安装空间、不同管路对接需求的场景，选型时无需额外改制结构就能直接匹配对应安装位。滤体部分采用褶皱式滤材结构设计，这种结构的核心优势是在有限的外形轮廓内最大化拓展有效过滤面积，相比同直径的平面滤材结构，

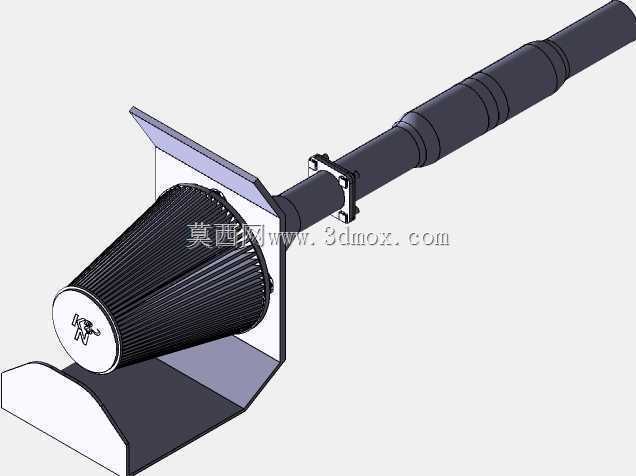

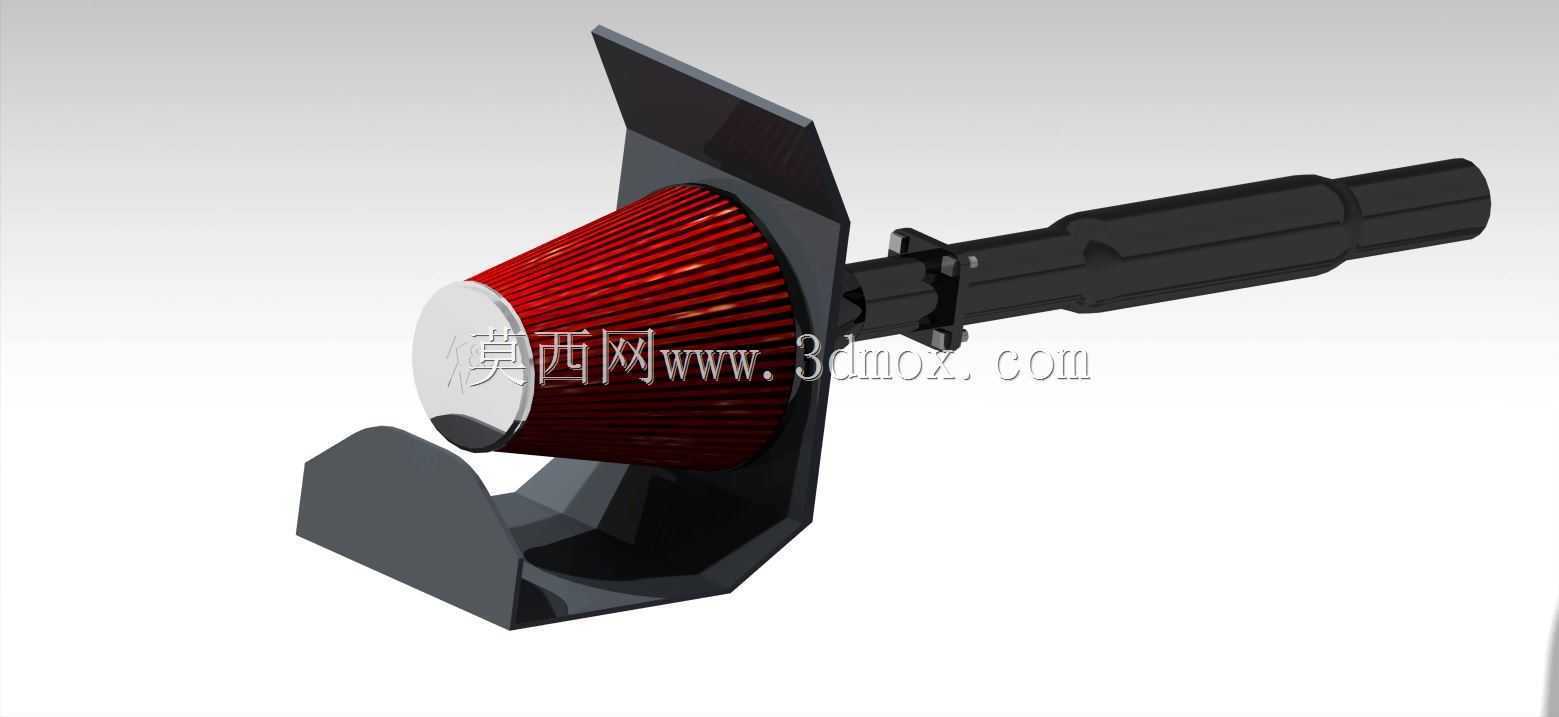

　　褶皱设计能将过滤面积提升数倍，在保证过滤精度的前提下有效降低气流通过的阻力，减少进气端的压损，避免下游设备因为进气不足出现出力下降、运行效率降低的问题。滤材外侧的褶皱排布做了等间距限位设计，避免设备运行过程中因为气流冲击、振动导致滤材褶皱互相贴合，封堵气流通道，保证长期运行过程中有效过滤面积不会出现明显衰减。端盖部分采用硬质密封结构，滤材与端盖的衔接位置做了压合密封处理，避免未经过滤的气流从衔接缝隙处短路进入下游，保证所有进入管路的气流都必须经过滤材拦截。安装端的支架采用折弯式金属结构，预留了标准安装孔位，安装时可通过螺栓直接固定在设备侧壁或者安装基座上，支架与滤体端盖的衔接位置做了加强筋结构，能承受设备运行过程中的振动载荷，

　　避免长期使用后出现支架变形、滤体移位的问题。从安装边界来看，滤体主体为圆柱形结构，最大外径处为褶皱滤材的外轮廓，安装时需要在滤体周向预留足够的进气流通空间，不能将滤体贴壁安装，否则会遮挡部分滤材进气面，导致实际有效过滤面积下降、局部气流流速过快，加速滤材局部堵塞。带管路接口的构型，其接口位置的轴线与滤体轴线垂直，对接管路时需要预留足够的管路弯折空间，避免管路安装后对滤体产生额外的侧向应力；基础过滤单元构型可直接对接设备的进气口，端盖位置的密封面可适配常规的密封圈安装槽，安装时只需压紧密封面即可保证密封性能，无需额外涂覆密封胶。在实际使用场景中，这类褶式空气过滤器可适配不同精度等级的滤材，针对多粉尘的车间环境可选用较厚的长纤维滤材，

　　延长维护周期；针对对进气洁净度要求较高的精密气动回路，可选用高精度复合滤材，拦截更细小的悬浮颗粒。设计过程中针对滤体的抗气流冲击能力做了结构校核，当进气侧出现瞬时负压或者正压冲击时，褶皱滤材的支撑结构能保证滤材不会出现过度变形，避免滤材破损导致过滤失效。上下端盖的边缘做了卷边处理，既可以避免安装过程中锐边划伤操作人员，也能增强端盖的结构刚度，减少安装压紧过程中端盖的形变量，保证密封面的平面度要求。两个构型的滤体核心部分尺寸完全一致，日常维护时可通用替换滤材，降低备件储备的品类需求，维护时只需拆开上端盖即可更换内部滤材，无需将整个支架从设备上拆除，减少维护操作的工作量。针对不同的安装朝向，这套结构也能适配水平安装、垂直向下安装等多种安装姿态，滤材的固定结构能保证在不同安装姿态下滤材不会出现移位、脱落问题，密封性能不会因为安装姿态变化出现衰减。在气动系统的应用场景中，这类过滤器通常安装在空压机的进气端，或者气动阀组的前端进气位置，能有效延长下游气动元件的使用寿命，减少因为杂质进入导致的元件故障停机概率；在小型内燃机组应用中，这类结构可作为机组的空气预滤或者主滤结构，拦截空气中的沙尘杂质，避免杂质进入气缸造成缸套、活塞环的异常磨损。
