液化石油气兰迪过滤装置结构设计

　　在车用燃气供给、小型液化石油气输配管路的实际工况里，这类过滤装置是保障下游调压部件、喷射部件稳定运行的核心前置元件，很多维修场景里遇到的减压阀卡滞、喷嘴堵塞故障，追根溯源大多是上游未加装合格过滤装置，或是过滤元件精度不匹配导致杂质进入精密配合副。做这个结构的三维建模时，最先要敲定的是安装边界的适配性——两端的快插式接头尺寸完全对标现有Landi系列燃气系统的管路规格，不需要额外加工转接头就能直接替换原有配件，壳体的最大外径控制在适配常见车用燃气安装舱位的尺寸范围内，不会和周边的线束、固定支架产生干涉，轴向总长度也预留了拆装时的操作空间，更换滤芯的时候不需要拆解周边管路，只需要拆开端部的卡簧结构就能抽出内部过滤组件。

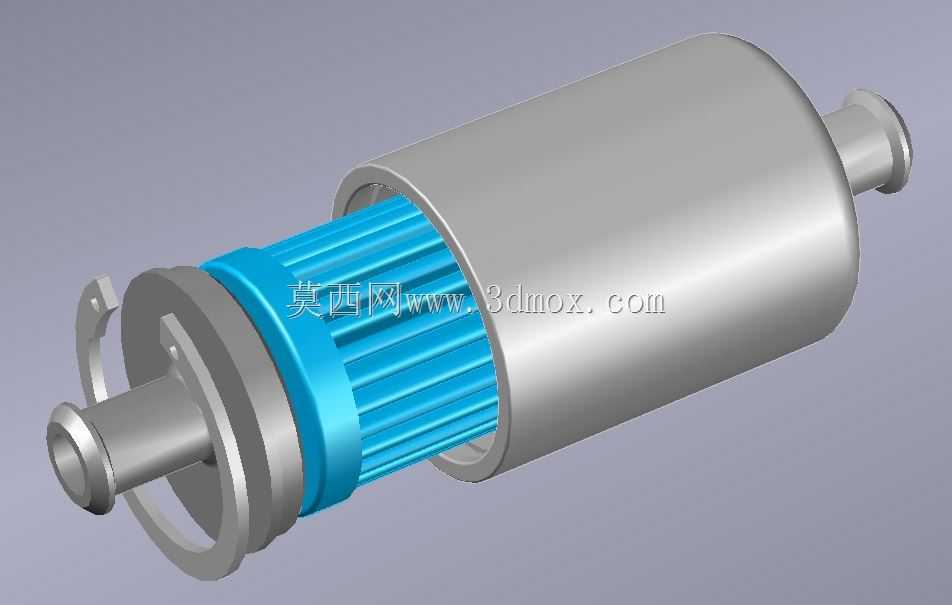

　　从功能实现逻辑来看，这个装置的核心作用是拦截液化石油气中携带的金属碎屑、密封带残段、管路锈蚀产生的氧化颗粒，还有液化气充装过程中可能混入的固态杂质，避免这些硬质颗粒进入下游的精密调压阀、燃气喷轨，造成配合面磨损、密封失效或是喷孔堵塞的问题。内部的蓝色褶皱式过滤芯采用了增大过滤面积的褶皱结构，相比同直径的平面滤网，有效通流面积提升了四倍以上，在保证过滤精度的前提下尽可能降低压损，不会因为加装过滤器造成燃气供给压力不足，影响发动机的空燃比控制。过滤芯和壳体之间的密封靠端部的台阶配合实现，装配时过滤芯的定位台肩完全卡入壳体的内止口，不存在旁通漏滤的间隙，所有进入下游管路的燃气都必须经过过滤介质的拦截。

　　建模过程中对壳体的壁厚做了针对性的校核，因为液化石油气在管路里是带压状态，常温下的工作压力通常在0.2-1.6MPa区间，壳体采用拉伸成型的金属结构，壁厚均匀性控制在合理范围，既不会因为壁厚过薄造成承压能力不足，也不会因为壁厚过大增加不必要的重量，端部的接头和壳体采用一体化的旋压结构，避免了焊接结构可能存在的焊缝泄漏隐患。端部的固定结构采用孔用卡簧定位，相比螺纹连接的端盖，这种结构的拆装效率更高，现场维护时只需要一把卡簧钳就能完成端盖拆卸，不需要施加很大的拧紧力矩，也不会出现螺纹锈蚀后拆不开的问题，卡簧的安装槽位置做了圆角过渡，避免应力集中造成槽口开裂。

　　实际选型匹配的时候，要注意这个装置的安装方向，按照壳体上标注的流向标识安装，反向安装会导致过滤芯被气流冲脱，失去过滤作用，安装位置要选在离减压阀上游300-500mm的直管段上，不要直接装在管路弯头的后方，避免紊流直接冲击过滤芯造成局部过早堵塞。固定的时候用配套的橡胶抱箍固定在安装支架上，不要采用刚性焊接固定，不然车辆运行过程中的振动会传递到壳体和接头位置，长期运行可能造成接头疲劳断裂。日常维护周期根据气源的清洁程度调整，通常在车辆每行驶两万公里或是每次燃气系统保养的时候检查过滤芯的污染情况，如果滤芯表面附着的杂质过多，直接更换同规格的过滤芯即可，不需要整体更换过滤器壳体，能降低后期的使用成本。

　　结构设计上还考虑了低温工况的适应性，液化石油气节流过程中会吸收热量造成壳体表面温度降低，壳体的金属材质和密封件都选用了耐低温的材料，在零下四十度的环境下也不会出现壳体脆裂、密封件硬化失效的问题，过滤芯的褶皱结构在低温下也不会出现变形塌陷，保证通流面积的稳定。两端的接头密封面采用锥面密封结构，和管路快插接头对接的时候，靠锥面的压紧力实现密封，不需要额外添加生料带或是密封胶，避免密封材料的碎屑进入管路造成二次污染。整个装置的内部流道做了顺滑过渡处理，从入口到过滤腔再到出口的位置没有突兀的台阶和直角，减少气流的局部阻力，也避免杂质在流道死角处沉积，长期使用也不会出现流道堵塞造成的供气不畅问题。
