小车轮带轴承座支撑装配结构

　　这套轮系支撑总成在轻型输送线、车间周转AGV、小型移动工装台以及教学实训台架上都有大量落地场景，日常承担行走轮的径向承载与转轴定位，把轮体转动约束在固定轴线上，同时通过底部安装板把整机载荷传递到车架基准面。实际选型时最先要核对的就是安装边界：底部一体式铸造型底板四角预留沉头安装孔，孔位沿底板长宽方向对称分布，底板下平面为全贴合安装基准，装配时不需要额外加装调整垫片即可贴紧车架焊接面或型材安装面，底板边缘做了圆角过渡，避免装配应力在尖角处集中开裂。两侧立式支撑臂从底板向上延伸，臂体之间留出刚好容纳轮体的跨距，支撑臂顶端同轴加工出轴承安装孔，孔位同轴度直接决定轮体转动是否卡滞，建模时先绘制两侧臂的中心轴线作为全局基准，

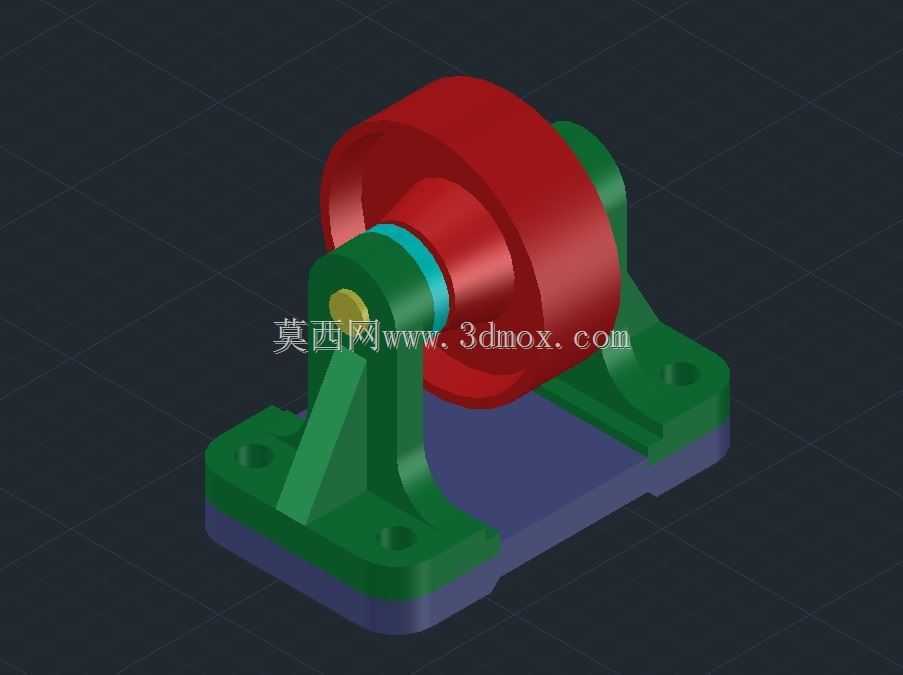

　　再分别拉伸臂体轮廓，保证两孔同轴误差控制在机加工可实现的公差范围内。轮体部分采用大宽度圆柱轮面设计，轮缘外径大于支撑臂跨距，转动时不会和两侧臂发生剐蹭，轮芯位置预留轴套安装位，中间穿入固定转轴，转轴两端架在两侧支撑臂的轴承位内，轮体和转轴之间可以选配滑动轴套或者深沟球轴承，低速轻载场景用铜套即可满足寿命要求，周转频次高的场景换装滚动轴承能大幅降低转动阻力。轮体和支撑臂端面之间预留了轴向间隙，间隙处加装限位挡圈，防止轮体沿轴向窜动摩擦臂体，图中青绿色环带就是轴端的定位隔套，用来精准控制轮体轴向位置，抵消装配累积误差。设计思路上优先把支撑底座做成一体化结构，摒弃分体式侧板拼接的方案，一体铸造成型的支座整体刚性更好，

　　长期受载不会出现侧板错位、螺栓松脱的问题，支座立臂和底板衔接处做了三角形加强筋，筋板从底板表面一直延伸到立臂中上部，轮体传递过来的径向载荷通过立臂分散到筋板，再均匀传导到底板整个安装面，不会在立臂根部出现应力断裂。轮体自身的轮廓做了等壁厚处理，不管是后续做机加工件、注塑件还是3D打印验证件，壁厚均匀都能避免成型时出现缩孔、变形，轮面没有开设多余沟槽，作为平面行走轮适配平整环氧地坪、钢板台面、铝型材轨道等多种接触面，不会像槽轮那样对轨道宽度有严格限制。现场布局时要提前核算总成的总高尺寸，底板下平面到轮体最下沿的距离就是轮组的安装高度，这个尺寸直接决定移动设备的离地间隙，轮体最外沿到支座外侧的宽度尺寸要预留出和车架其他部件的安全间隙，

　　转弯时不能和周边护板、管线发生干涉。转轴的轴向固定采用端盖锁紧方式，两端支撑臂外侧加工端盖安装螺孔，端盖压住轴承外圈，防止轴承从孔位脱出，拆装维护时只需要拆下两端端盖就可以整体抽出轮体和转轴，更换磨损轮面或者轴承都不需要拆卸整个底部支座，维护效率很高。建模过程中所有配合面都单独做了公差标注：轴承孔和轴承外圈采用过渡配合，转轴和轴承内圈采用过盈配合，轮芯和轴套之间采用间隙配合保证转动顺滑，底部安装沉孔的位置度和车架安装孔对应，现场装配时可以直接穿入螺栓锁紧。这类轮组在自动化生产线的移动工位、小型搬运台车、实验测试移动平台上使用时，单组承载可以覆盖几十公斤到数百公斤区间，多组轮组配合使用时，通过调整支座安装面的平面度就能保证所有轮面均匀着地，不会出现个别轮悬空打滑的情况。轮体和支座采用不同颜色区分装配层级，在三维校验时可以直观检查运动包络，转动轮体模拟全周运动，就能快速排查是否存在静态装配看不到的干涉点，出工程图时也可以按不同零件分别拆分出零件图，直接对接后续加工或者3D打印打样流程。
