仿生指关节铰接式连接结构三维设计

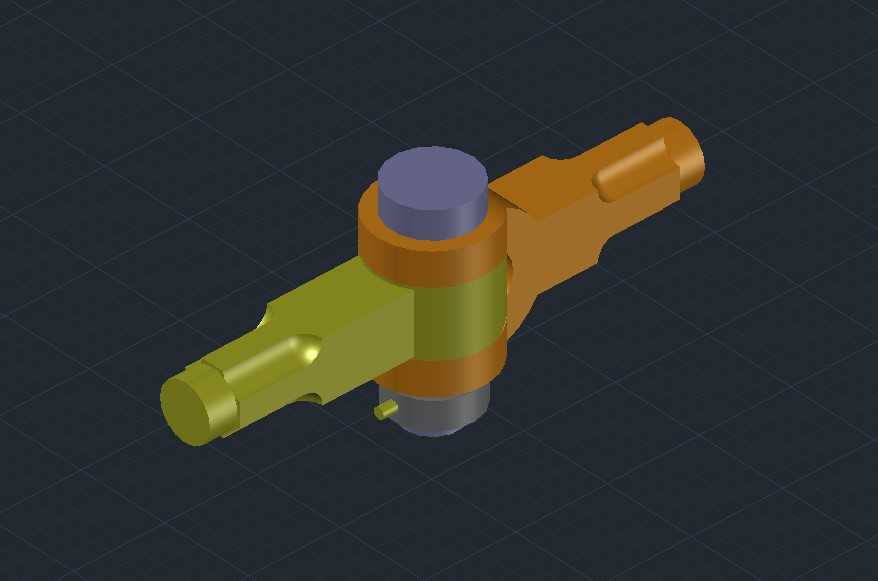

　　在仿生假肢、工业柔性夹持末端、小型精密铰接机构的开发场景中，指关节类铰接部件是决定动作灵活性与负载稳定性的核心基础零件，这类部件的设计往往需要兼顾转动顺滑度、径向抗扭能力、轴向限位可靠性，同时还要适配不同安装端的连接尺寸，避免与周边连杆、驱动构件产生运动干涉。本次设计的铰接式指关节结构，采用十字交叉轴的转动布局，主体分为左右两个连接臂与中间铰接主体三个部分，其中左侧连接臂为橄榄形过渡的柱体结构，端部做了圆弧收边处理，既可以作为与指节连杆的插接端，也能在转动过程中避免棱边与相邻构件发生剐蹭；右侧连接臂为带定位凸台的柱形结构，凸台位置预留了驱动索或者微型传动销的安装空间，适配绳索驱动、微型连杆驱动两种常见的小型仿生关节驱动形式。中间铰接主体采用分层嵌套的结构设计，上下两端设置了轴向限位的端盖结构，上端盖为圆柱形压合结构，下端盖带有微小的定位凸点，装配时可以直接卡入铰接座的定位槽内，不需要额外的紧固件就能实现轴向固定，减少了零件数量的同时也降低了装配复杂度，这种设计在小尺寸精密构件中非常实用，因为过小的螺纹孔加工难度大，且反复拆装容易出现滑牙问题，压合加定位凸点的结构既能满足日常转动的限位需求，也能在需要维护时通过专用工具轻松拆解。从安装边界来看，整个关节在伸直状态下的总长度控制在适配常规成人仿生指节的尺寸区间，中间铰接段的外径做了圆弧过渡，转动时的最大外轮廓不会超出连接臂的最大直径范围，也就是说在做±45度的弯曲动作时，关节的径向突出量为零，不会在多指协同动作时出现相邻指节碰撞的问题，这一点在多指灵巧手的设计中尤为重要，很多新手设计师做的指关节往往只考虑单关节的转动范围，忽略了多关节排布时的干涉问题，最终装配完成后手指无法完成并拢、握拳等协同动作。

　　设计过程中首先确定的是转动副的间隙配合公差，因为这类小尺寸关节如果间隙过大，转动时会出现明显的晃动，影响末端定位精度，如果间隙过小，没有预留润滑脂的存储空间，长时间转动后会出现卡顿甚至磨损抱死的问题，因此在铰接轴与轴孔的配合上选用了小间隙的过渡配合基准，轴孔内壁做了细微的环形储油槽，不需要频繁补充润滑脂就能维持长期的顺滑转动。另外在连接臂的结构设计上，没有采用等直径的直柱结构，而是在靠近铰接座的位置做了直径渐变的加强处理，因为指关节在承受负载时，最大的应力集中点就出现在连接臂与铰接座的衔接位置，很多失效案例都是这个位置出现断裂，通过渐变加厚的结构，既可以分散应力集中点，也不会过多增加关节的整体重量，对于需要轻量化设计的假肢、便携型操作末端来说，重量控制直接影响到佩戴舒适度或者驱动负载的大小。

　　在实际应用场景中，这类指关节结构不仅可以用于仿生假肢的手指部分，也可以用于工业自动化领域的小型柔性夹具，比如抓取易碎的电子元器件、异形的食品包装时，带铰接指关节的夹具可以更好地贴合被抓取物的表面，相比刚性夹指能够提供更均匀的夹持力，减少被抓取物的破损率；除此之外，在一些小型精密机械的铰接位置，比如微型折叠机构、精密仪器的活动调节臂上，这种结构也能直接适配使用，只需要根据具体的安装需求调整两端连接臂的直径或者长度即可，核心的铰接部分不需要做改动，具备不错的通用适配性。

　　从结构可靠性角度来看，整个关节没有采用复杂的弹性零件或者易损构件，所有受力部件都是刚性结构件，只要选用合适的工程塑料或者轻质金属材料加工，就能满足数万次的反复转动需求，不需要频繁更换易损件，维护成本很低。设计时还特意考虑了加工工艺性，所有的结构特征都可以通过常规的数控铣削或者3D打印实现，没有特殊的异形曲面或者内部封闭结构，不需要拆分过多的加工零件，不管是小批量打样测试还是批量生产都能控制加工成本，对于初创团队或者个人开发者做原型验证来说非常友好，不需要投入高额的模具费用就能快速完成样品制作与功能测试。
