AutoCAD设计油底壳三维结构模型

　　油底壳作为动力类设备下部的核心密封储油构件，在小型内燃机组、稳压配套动力单元、低压输变电配套动力模块等场景中承担着储存润滑介质、封闭曲轴箱腔体、承接整机下部安装定位的核心作用，区别于常规大马力内燃机的冲压焊接式油底壳，本次设计的油底壳适配小型集成式动力单元，采用一体化铸造成型的结构思路，在建模阶段就充分考虑了铸造工艺的拔模斜度、壁厚均匀性以及后续机加工的装夹定位基准，避免后续生产环节出现壁厚不均导致的缩孔、装夹变形等问题。

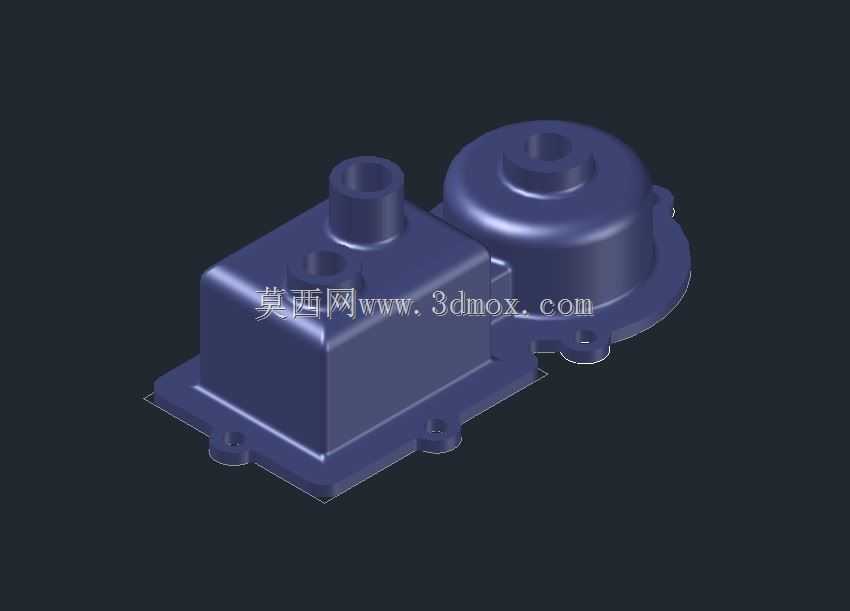

　　从结构布局来看，模型整体分为方形主腔体与圆形副腔体两个连通的储油区域，方形腔体对应动力单元的曲轴连杆运动区间，预留了足够的下部避让空间，避免连杆运动过程中与壳体内壁发生运动干涉，腔体上部的两个凸台接口分别对应机油加注通道与机油液位检测部件的安装位，接口处设计了1.5mm深度的密封槽，可适配O型密封圈实现静密封，防止润滑油渗漏；圆形副腔体对应机油收集与沉淀区域，腔体底部相对主腔体下沉2mm，可容纳润滑油中的金属杂质沉积，避免杂质被机油泵吸入造成油路堵塞，副腔体顶部的凸台结构用于安装机油泵总成，凸台端面的平面度设计要求控制在0.05mm以内，保证机油泵安装后的密封性能。

　　安装边界方面，整个壳体的法兰安装边围绕腔体轮廓一体化延伸，法兰边厚度设置为4mm，均匀分布6个直径6.5mm的安装通孔，孔位中心距壳体外壁的距离统一为8mm，既保证安装螺栓有足够的拧紧支撑面，也避免孔位距离腔体过近导致铸造时出现壁厚不足的问题，法兰边与上部机体的结合面同样设计了密封胶条安装槽，槽宽3mm深度2mm，可适配耐油橡胶密封垫实现整机下部的密封。建模过程中对所有的转角位置都做了R2-R5的圆角过渡，一方面是适配铸造工艺的流动性要求，减少铸件的应力集中点，另一方面也避免壳体内部出现清洁死角，方便后续维保过程中清理油底壳内部的油泥与杂质。

　　在功能特性设计上，壳体的整体壁厚控制在3mm，既保证了壳体的结构强度，能够承受整机运行过程中的振动冲击，也尽可能控制了铸件的整体重量，适配小型集成式动力单元的轻量化安装需求；两个腔体的连通位置做了圆弧过渡的导流结构，可在机组倾斜运行时保证润滑油能够顺利回流到机油泵吸油口位置，避免短时间内机油泵吸空造成的润滑失效。不同于常规薄板冲压油底壳的易变形、抗冲击性差的问题，该一体化铸造结构的油底壳可适配户外移动作业的小型动力设备，能够承受一定程度的碎石飞溅与外力磕碰，不会轻易出现壳体开裂渗漏的问题。

　　从设计思路的落地来看，建模阶段优先确定了曲轴运动的下止点位置作为腔体内部的高度基准，以此倒推主腔体的内部深度，保证曲轴运动到下止点时与壳体内壁保留至少10mm的安全间隙，避免运动干涉；随后结合机油泵的安装尺寸确定副腔体的直径与深度，保证机油收集器能够完全浸没在润滑油液面以下；最后围绕两个腔体的轮廓延伸出安装法兰，布置安装孔位，逐一添加密封槽、圆角、安装凸台等细节结构，所有结构的尺寸都充分匹配现有标准件的安装参数，不需要额外定制非标密封件与紧固件，降低后续的生产与维保成本。

　　实际应用中，该结构的油底壳除了储油密封的基础作用外，还可作为整机下部的安装承载基座，法兰边的安装孔可直接连接设备的下部减震支架，不需要额外设计转接安装板，进一步压缩了整机的结构尺寸；壳体下部的平面可直接贴合减震垫，保证整机运行时的稳定性，减少振动传递。针对长期运行的维保需求，壳体的最低位置预留了放油螺塞的安装凸台（建模阶段已预留接口位置），可在换油时彻底排空壳体内的旧机油与沉积杂质，不需要拆卸整个油底壳即可完成常规维保操作。
