科尔维特C6跑车侧影激光切割轮廓件

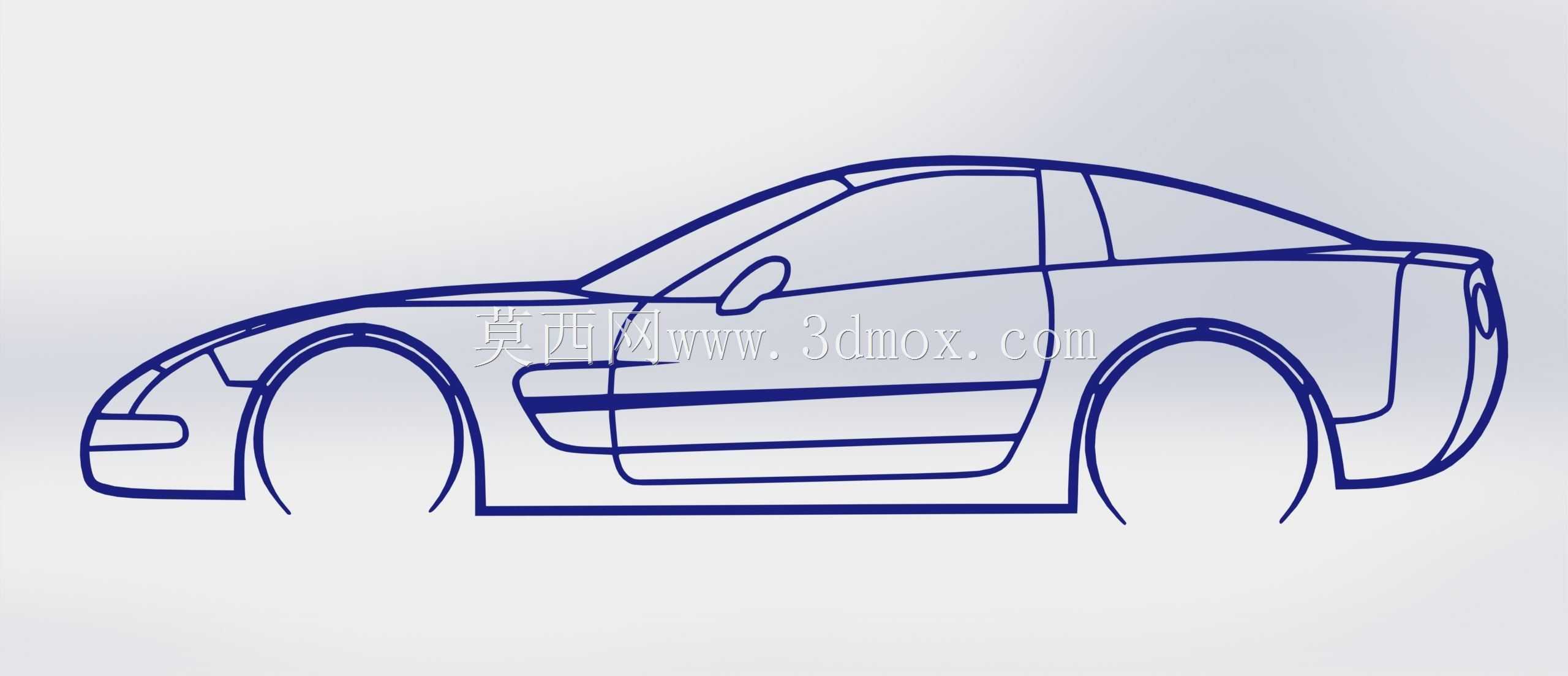

　　该轮廓造型取自经典前置后驱双门跑车的侧向投影，线条覆盖车头低伏的楔形前唇、外扩的轮拱弧线、长车头短尾的座舱比例、溜背式车顶以及车尾小幅上翘的扰流尾缘，整体没有冗余曲面，全部由连续闭合的平面线条构成，专门面向二维平面加工场景使用。在汽车主题文创工坊、改装门店墙面装饰、赛车主题展厅导视标识、金属工艺挂画、亚克力发光灯箱、车库个性招牌这类落地场景里，这类轮廓件不需要还原整车复杂的内外饰结构，只需要抓住车型最具辨识度的侧面比例，就能让观者快速识别出对应车型，加工环节也无需多轴联动切削，普通平面加工设备即可完成成品制作。

　　从实际加工逻辑来看，这类轮廓件最核心的设计要点是线条闭合度与特征取舍：实车侧视照片里存在后视镜、车门把手、车身腰线、轮辋辐条、侧裙饰条等大量细碎细节，如果全部照搬进切割路径，薄板加工时极易出现细小尖角烧蚀、窄条变形、微小孤岛脱落的问题，建模阶段特意把细碎特征做了合并简化，保留车门分缝的长直线条、前后轮拱的大曲率圆弧、车头灯组的低位轮廓、车顶到尾厢的过渡折线，把后视镜整合进车窗轮廓边界，轮拱内部完全留空，既保留车型识别度，又让整条切割路径没有宽度小于加工阈值的窄缝。

　　轮廓的比例设定参考实车侧向尺寸关系，整车长宽比维持在实车约4.4米车长、1.2米车高的舒展比例，轮拱直径对应实车轮胎外径的占比，前后悬长度、座舱A柱倾斜角度、C柱收尾的溜背角度都和实车姿态对齐，不会出现比例失调导致的车型辨识度下降。使用时可以根据加工板材的幅面自由等比缩放：采用1.5毫米厚不锈钢板制作墙面装饰时，可将整体长度放大到1.2至1.8米，切割后做拉丝、喷塑或者烤漆处理，直接通过背面暗藏的挂孔固定在墙面；采用3毫米厚亚克力制作发光灯箱面板时，可将长度控制在60至90厘米，轮廓线条作为遮光或者透光边界，背面贴合LED灯带即可呈现整车侧影的发光效果；如果用于小型桌面摆件、钥匙挂件或者车标底座，可将长度缩小到10至20厘米，搭配实木底座做立式摆放。

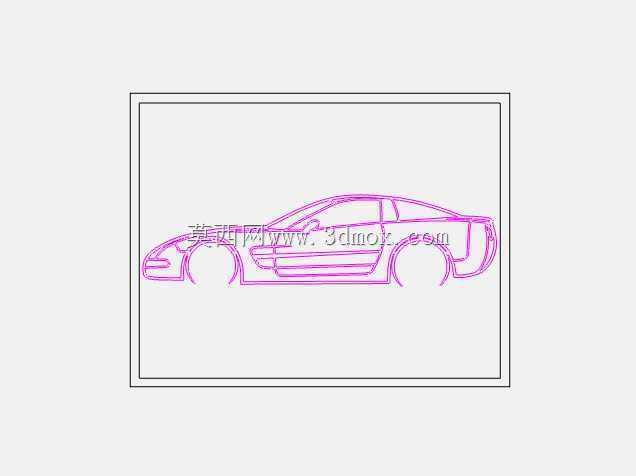

　　建模过程中先在三维软件的前视基准面中勾勒整车外轮廓，把轮拱、车窗、车身侧部特征线条全部约束为连续相切的样条曲线与圆弧组合，避免线条出现交叉、断点或者重复线段，随后将闭合轮廓导出为通用二维矢量路径，路径拐角处根据激光切割的工艺特性添加了微小圆角过渡，减少激光头在尖角处的停留时间，避免薄板尖角处出现过烧熔边。轮廓内部的车身特征线条采用单线雕刻路径处理，不需要切穿板材，仅在板材表面刻出0.1至0.3毫米深度的凹槽，既可以呈现车门、侧进气口的造型分界，又不会破坏板材整体结构强度。

　　安装边界层面，整版轮廓的外 bounding box 为横向长、纵向窄的矩形，排版时可以在板材幅面内沿长度方向紧密排布，多个同款轮廓嵌套排版时仅需保留板材切割缝的间距，几乎没有多余废料，大幅提升板材利用率。如果需要在轮廓上预留安装孔，可在前后保险杠对应的低位区域、车顶中部位置添加直径3至5毫米的沉孔，孔位完全落在轮廓实体区域内部，不会破坏外轮廓的造型完整性；墙面安装时也可以不在轮廓上打孔，采用结构胶粘贴或者背面焊接隐形挂钉的方式固定，保证外观面没有任何安装痕迹。

　　针对不同加工设备的适配性，该轮廓路径没有自相交线段，放大或缩小后线条的最小间距始终大于常规激光切割、等离子切割、数控雕刻的最小加工缝宽，无论是光纤激光切割碳钢、不锈钢，还是CO2激光切割亚克力、木板、皮革，或者数控铣刀雕刻铝板、密度板，都可以直接导入路径生成加工代码，不需要二次修复线条。在汽车改装店的实操场景中，这类轮廓件还可以和车型铭牌、排量标识、改装品牌Logo组合排版，切割成整套主题装饰套件，用于车间文化墙、客户休息区背景板的制作；在个人DIY场景中，爱好者可以将缩小后的轮廓切割成金属车贴，粘贴在工具箱、拖车钩盖板或者车载后备箱护板上，作为车型专属的个性化标识。
