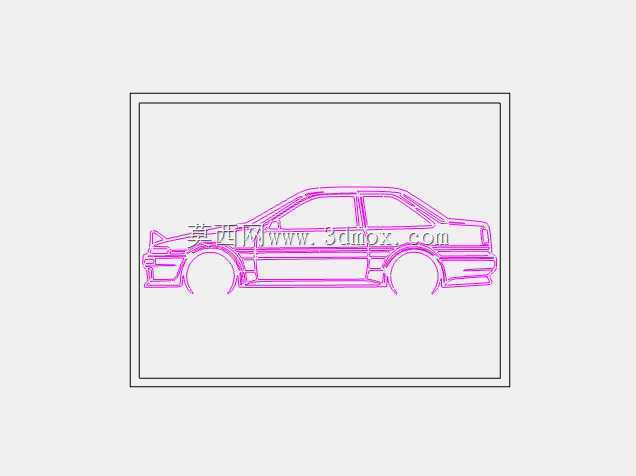

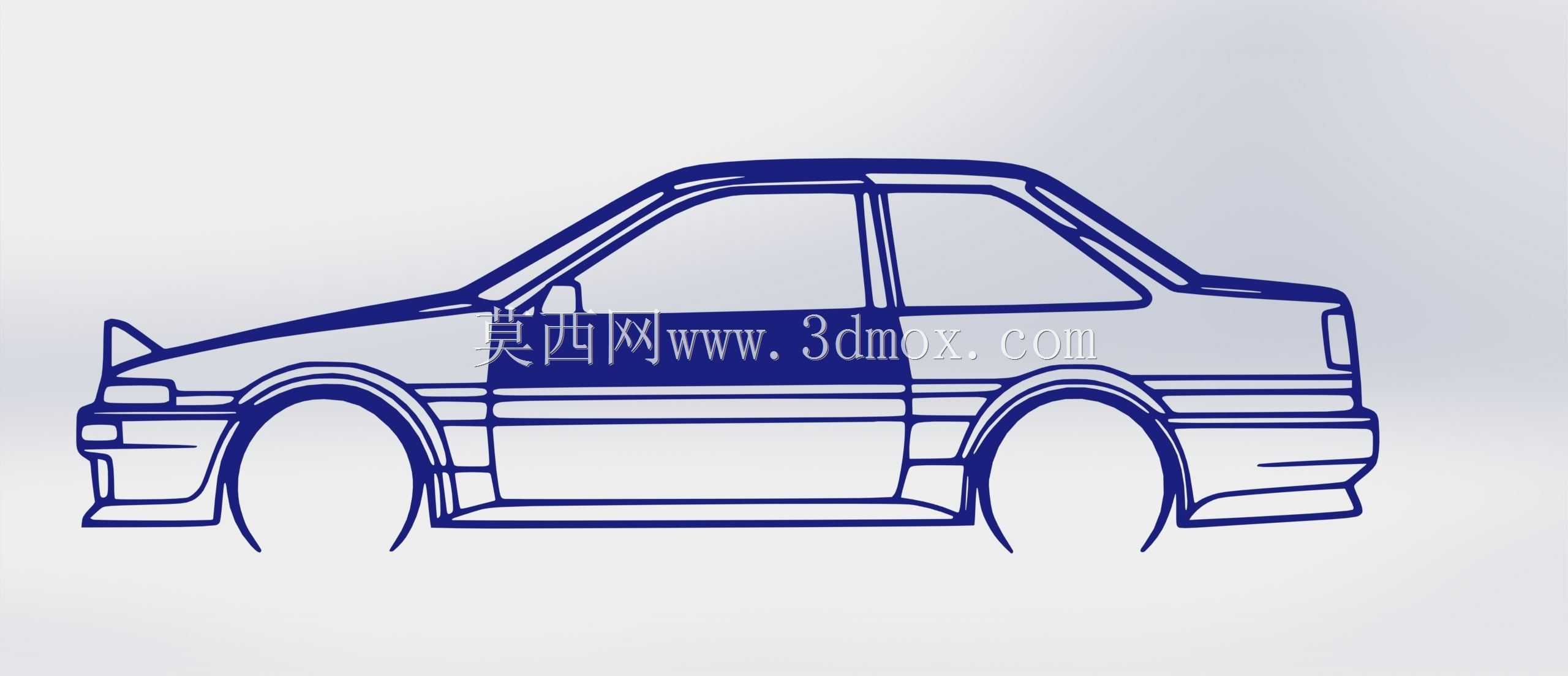

AE86经典车型轮廓线稿雕刻用矢量造型

　　这款AE86轮廓造型的设计，最初是面向光纤激光雕刻、数控精雕加工场景做的矢量轮廓方案，在做这类文创类加工件的时候，最核心的要求是轮廓线条连续无断点、曲率过渡顺滑，不能出现细碎的冗余线段，不然激光头在高速走刀的时候会出现频繁启停，不仅加工面会留下灼痕，还会大幅降低加工效率，甚至因为断点处的能量堆积烧穿薄型基材。从实际加工适配的角度来说，这个轮廓提取的时候特意做了线条等宽处理，不管是用在金属薄板激光切割做墙面装饰挂件，还是用在亚克力板内雕做桌面摆件，或者是转印到车贴、文创服饰的印花工艺里，都不需要再二次调整线条权重，能直接导入加工设备的控制系统生成走刀路径。

　　设计过程中没有直接照搬实车的扫描点云，而是针对雕刻加工的特性做了轮廓简化：把实车侧面的防擦条、门把手、车窗胶条这些细碎的结构做了整合，保留了AE86最有辨识度的跳灯轮廓、方正的三厢车身折线、后轮上方的轮拱凸起、侧裙的平直线条这些核心识别特征，哪怕是只看单根闭合轮廓线，也能快速识别出对应的车型，不会和其他同年代的日系后驱车型混淆。考虑到不同加工场景的安装边界需求，轮廓的所有转角都做了R角过渡处理，没有尖锐的内角，一方面是避免激光切割的时候锐角处出现过烧，另一方面如果是做金属挂件的话，不会有锋利的边缘划手，不需要额外做倒角打磨工序。

　　从安装适配的维度来说，这个轮廓的外边界是规整的闭合曲线，不管是做背胶粘贴的车贴，还是做带安装孔的金属挂牌，都可以在轮廓的前后保险杠对应位置预留隐藏式安装孔，不会破坏整体的造型完整性；如果是用在大幅面的墙面雕刻，比如汽车主题餐厅的背景墙、改装店的形象墙加工，只需要按照加工幅面等比例缩放轮廓即可，因为所有线条都是矢量曲率，缩放过程中不会出现锯齿或者变形，不需要重新描线。在做轮廓校验的时候，特意核对了实车的侧面比例：轴距和车长的比例、前后悬的长度占比、车窗高度和车身高度的比例都和实车保持一致，没有因为做简化处理就拉伸变形，哪怕是对车型非常熟悉的爱好者，也不会看出比例上的违和感。

　　针对不同的加工基材，这个轮廓的线条预留了足够的加工余量，比如在0.5mm厚度的不锈钢板上做激光切割的时候，0.3mm的切缝宽度不会导致线条出现断连，在3mm厚度的亚克力板上做雕刻的时候，下刀深度控制在0.2mm就能呈现清晰的线条，不会因为刻穿过深导致板材开裂。如果是用在丝网印刷的场景，这个闭合轮廓也不会出现漏墨的细缝，不需要额外补线。不同于很多网上流传的手绘轮廓存在的线条交叉、断点、曲率突变的问题，这个造型在导出前做了全路径的拓扑检查，所有线段都是连续相切的，没有重叠线段，也没有开放端点，导入到各类加工编程软件里不会出现报错，能直接生成加工代码，省去了建模师大量的修线时间。

　　在实际的文创加工场景里，这类经典车型的轮廓件常被用于改装店的周边礼品、汽车主题活动的纪念标牌、个人收藏的装饰摆件，这个轮廓因为线条简洁，识别度高，不管是做阳极氧化的彩色铝牌，还是做木质板材的激光雕刻装饰画，都能呈现出干净利落的视觉效果，不会因为细节过多导致小尺寸加工的时候糊成一团。哪怕是缩小到5cm长度的钥匙扣尺寸，轮拱、车顶线条、车尾的造型特征依然清晰可辨，不会因为尺寸缩小就丢失车型辨识度。
