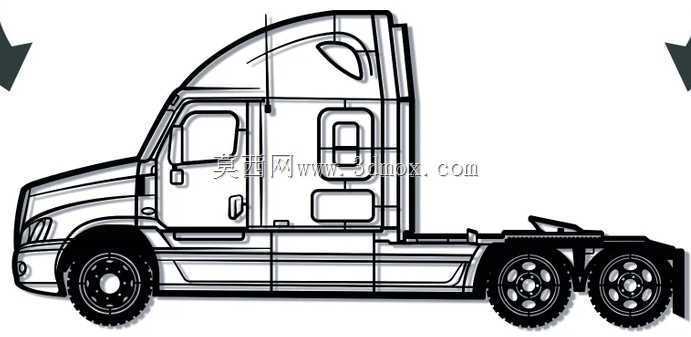

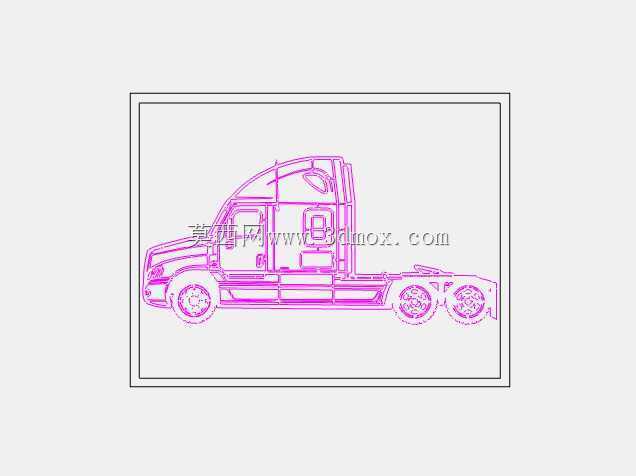

半挂牵引卡车车头轮廓激光雕刻矢量设计

　　该轮廓造型针对金属板材激光切割、等离子下料场景开发，适配光纤激光雕刻设备的加工路径逻辑，所有线条均做了闭合处理，避免切割过程中出现断点、跳刀问题，可直接导入切割设备控制系统生成加工G代码。从实际应用场景来看，这类轮廓件多用于工业风装饰挂件、金属艺术摆件、汽修门店墙面标识、重卡主题文创产品的加工生产，也可作为钣金教学实训的切割练习样件，帮助学员掌握异形轮廓的路径补偿、拐角减速参数设置技巧。设计过程中优先考虑了板材利用率，整体外轮廓采用紧凑排布逻辑，在保留长头重卡高顶驾驶室、侧置卧铺舱、三级蹬车踏板、多轴驱动轮组核心识别特征的前提下，将所有镂空区域的最小宽度控制在3mm以上，适配常规1-5mm厚度碳钢板、不锈钢板的切割需求，

　　避免窄缝区域出现烧边、挂渣问题。针对轮组区域的细节处理，特意保留了轮毂螺栓孔、轮胎胎纹的简化轮廓，既保证视觉识别度，又不会因为细节过密导致小尺寸加工时出现轮廓粘连，加工完成后无需额外打磨修边即可直接进行喷涂、烤漆等后处理工序。轮廓的安装边界做了隐性预留，在驾驶室顶部、车架尾部两个位置预留了无特征平面区域，可直接在对应位置打沉头孔用于壁挂安装，无需额外焊接安装支架，减少后续加工工序。从结构设计逻辑来看，整个轮廓采用单平面矢量结构，无三维折弯、拉伸特征，完全适配二维切割设备的加工范围，切割完成后即为成品，不需要二次成型加工。针对不同加工幅面的设备，轮廓可按比例等比缩放，缩放过程中所有线条的相对位置保持一致，不会出现特征变形、

　　比例失调问题，最小可缩放至100mm长度制作钥匙扣类文创产品，最大可放大至2000mm长度制作大型墙面装饰件。在路径优化层面，所有内轮廓的切入切出点都设置在非视觉核心区域，避免接刀痕留在驾驶室前脸、车门等视觉重点位置，外轮廓的切入切出采用圆弧过渡，减少起刀点的凸起残留。针对等离子切割的加工特性，所有锐角位置都做了0.2mm的圆角过渡，避免等离子弧在锐角位置出现过烧，保证切割断面的平整度。实际加工验证中，采用2mm厚冷轧钢板、1500W光纤激光切割时，切割速度可达到12m/min，整版排版的材料利用率可达82%以上，单件加工时长不超过90秒，适合批量加工生产。轮廓的细节还原度经过多轮调整，高顶驾驶室的导流罩、侧窗轮廓、车门把手、油箱侧面轮廓、挡泥板位置都做了特征简化，既保留北美长头重卡的典型视觉特征，又不会因为冗余细节增加加工难度，即使是入门级激光切割操作人员，也能直接调用该文件完成合格产品的加工，不需要额外做路径修补、轮廓修正工作。
