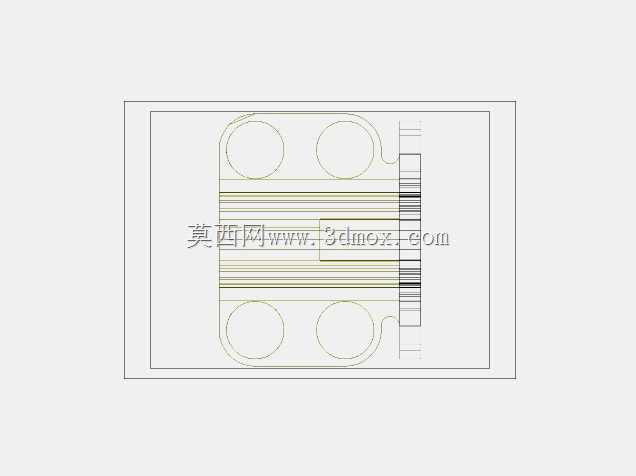

外啮合齿轮泵泵体结构设计方案

　　在液压传动系统、低压流体输送工况中，齿轮泵是应用占比极高的容积式动力元件，而泵体作为齿轮泵的核心承载壳体，其结构设计直接决定整泵的承压能力、容积效率与运行寿命。这款齿轮泵泵体采用整体式铸铁壳体结构设计，区别于分体式泵壳的拼接密封缺陷，整体式结构可有效降低高压工况下的连接面泄漏风险，适配常规16MPa以下的中低压液压系统工况，广泛应用于机床液压站、工程机械辅助油路、小型润滑系统、低压燃油输送等场景。

　　从实际功能层面看，该泵体需要同时容纳一对参数匹配的外啮合渐开线圆柱齿轮，为齿轮副提供精准的安装定位腔室，腔室的形位公差直接决定齿轮啮合的侧隙与径向间隙——间隙过大会导致内泄漏量攀升，容积效率下降，间隙过小则会在齿轮受热膨胀时出现卡滞、扫膛问题，因此设计时腔室的圆柱度公差控制在0.02mm以内，两端面的平面度公差不超过0.01mm，保证与前后端盖贴合后无额外泄漏通道。泵体两侧设计有同轴的齿轮轴支撑孔，孔位与齿轮腔的同轴度公差严格控制在0.015mm范围内，避免齿轮轴安装后出现偏载，加剧轴套与齿轮端面的磨损。

　　泵体的进出油口采用同侧布置的流道设计，进油口口径大于出油口口径，利用齿轮脱开啮合时形成的负压从大口径进油腔吸入油液，齿轮啮合时挤压油液从小口径高压腔输出，这种流道设计可以降低进油阻力，避免吸空现象导致的泵体气蚀、运行噪音过大问题。泵体上预留的四个安装通孔分布在壳体四角，采用通孔沉台设计，安装时螺栓穿过沉台锁紧前后端盖，沉台深度可保证螺栓头部不突出安装平面，避免与外围安装支架产生干涉，螺栓孔的中心距公差控制在±0.05mm，保证端盖装配时定位准确，不会出现轴孔错位。

　　在安装边界设计上，泵体的外形轮廓采用圆角过渡的矩形结构，避免尖角处的应力集中，同时减少安装时的磕碰损伤。壳体壁厚根据承压需求做了差异化设计，高压侧壁厚比低压侧厚2mm，抵消高压油液长期作用带来的壳体形变，延长泵体的疲劳寿命。壳体外部设计有加强筋结构，沿齿轮腔径向分布，既可以提升壳体的整体刚性，减少高压工况下的腔体形变，又能作为散热筋增大壳体与空气的接触面积，带走齿轮啮合、油液剪切产生的热量，避免油温过高导致油液粘度下降、密封件老化加速。

　　设计过程中需要重点考虑泵体与齿轮、端盖、轴套的配合公差：齿轮外圆与泵体内腔的径向间隙控制在0.03-0.05mm之间，这个间隙范围既可以保证齿轮灵活转动，又能将径向泄漏量控制在允许范围内；泵体两端面与齿轮端面的轴向间隙由端盖与泵体的密封垫片厚度调整，常规工况下垫片厚度选用0.05mm的耐油石棉垫或紫铜垫，保证轴向间隙在0.02-0.04mm区间，平衡容积效率与机械摩擦损失。此外，泵体上还设计有泄油通道，将齿轮轴端泄漏的油液引回进油腔，避免轴端密封处压力过高导致油封击穿泄漏。

　　从实际应用反馈来看，这种整体式齿轮泵泵体结构加工工艺性好，采用普通卧式镗床、端面铣床即可完成主要加工工序，无需复杂的专用工装，适合批量生产，同时铸件的成品率高，材料成本低廉，在中小排量齿轮泵产品中应用极为广泛。在进行三维建模时，需要重点校验各流道的过渡圆角，避免流道内出现直角死区导致油液滞留，同时要核对安装孔位与进出油口的相对位置，保证与通用安装支架、管路接头的适配性，减少现场安装的改造成本。
