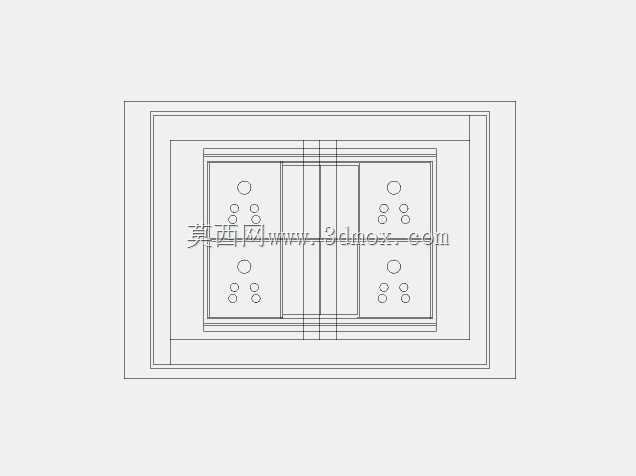

双位暗装式电气开关板结构设计

　　在民用建筑配电、工业低压终端配电场景中，开关板是直接对接终端用电回路控制的核心外露构件，承担着回路通断操作、带电部件防护、安装界面适配的多重作用，本次设计的双位暗装开关板，主要适配86型通用暗装底盒的安装场景，可同时覆盖两路独立照明或小功率用电回路的控制需求，常见于住宅室内墙面、写字楼办公隔间、工业厂房辅助用房的墙面配电点位。从实际使用维度看，这类开关板长期处于人手频繁操作的外露位置，设计时首先要平衡操作手感与结构强度，面板边缘做了0.8mm的圆角过渡，避免安装后边缘割手，同时面板与暗装底盒的配合间隙控制在0.3mm以内，既保证安装后无明显晃动感，也能避免灰尘、水渍从缝隙进入底盒内部，降低内部接线端子积灰受潮的风险。设计思路上，先从安装边界反向推导整体外形尺寸，适配国内通用的86型暗装底盒安装孔距，面板整体外轮廓尺寸为86mm×86mm，厚度为8mm，其中嵌入底盒的卡扣结构深度为6mm，安装后突出墙面的厚度仅为2mm，能与墙面形成近乎齐平的视觉效果，减少积灰死角。面板背部的加强筋布局采用十字交叉加周边围合的结构，筋条厚度1.2mm，高度4mm，既可以避免注塑成型时面板表面出现缩痕，也能提升面板整体抗形变能力，即便受到日常操作的按压力度，也不会出现面板凹陷、卡扣断裂的问题。

　　功能特性层面，面板上的按键安装位采用对称式双组布局，每组按键位预留3个功能按键的安装空间，可根据实际需求配置单开、双开或者多控按键组件，按键与面板的配合间隙控制在0.2mm，保证按键按压时无卡滞，同时不会出现过大的晃动量。面板表面做了细微的磨砂纹理处理，既能避免日常使用时留下明显指纹，也能提升操作时的触感，减少打滑情况。从安装适配性来看，背部的卡扣结构采用弹性悬臂设计，卡扣的倒钩角度为15度，安装时只需对准底盒按压即可完成固定，拆卸时用平口工具从面板下方的拆卸缺口轻轻撬动即可取下，无需破坏墙面涂层，方便后期检修内部接线。

　　考虑到不同使用场景的防护需求，面板与底盒贴合的位置预留了1mm宽的密封胶条安装槽，可根据使用环境选配薄型密封胶条，提升卫生间、厨房等潮湿场景下的防护能力。在建模过程中，重点校验了按键的运动行程与内部构件的干涉情况，保证按键按压行程为3mm时，不会触碰到底盒内的接线端子，同时预留了足够的接线空间，适配2.5平方毫米铜芯线的弯折与接线操作。另外，面板的安装定位柱与底盒的定位孔采用间隙配合，定位柱直径比底盒定位孔小0.1mm，安装时可以快速对准位置，避免反复调整导致的安装效率下降。

　　从结构可靠性角度，对面板的受力薄弱点做了局部加厚处理，比如卡扣与面板连接的根部位置，厚度增加到1.8mm，避免反复拆卸时卡扣根部断裂；按键孔的边缘做了0.5mm的翻边处理，提升孔位边缘的强度，避免长期按键操作导致孔位边缘开裂。这类开关板的设计不需要复杂的传动结构，核心是要兼顾安装便利性、操作可靠性与外观协调性，所有尺寸公差都按照民用电气配件的通用公差标准设定，既能保证批量生产时的良率，也能适配市面上绝大多数同规格的暗装底盒与按键组件，不需要额外定制安装配件，降低现场施工的适配成本。在实际工程应用中，这类开关板的选型往往需要和同系列的插座面板保持外观一致性，因此建模时也同步考虑了同系列产品的外观元素统一，比如边角弧度、表面纹理、品牌标识位的位置都做了统一规划，保证同一墙面安装不同功能面板时视觉效果协调。
