1993款福特野马侧面剪影线稿设计

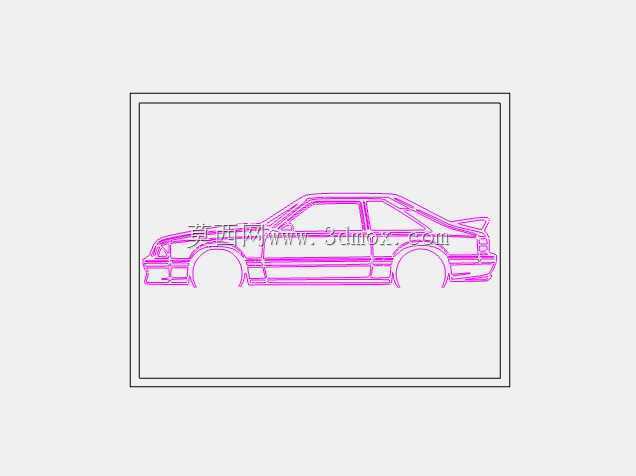

　　这款经典跑车侧面轮廓的线稿设计，最初的应用场景是面向激光雕刻、光纤切割加工领域，可直接导入数控切割设备完成金属薄板、亚克力、密度板等材质的轮廓裁切，也可用于文创领域的车标蚀刻、车身拉花菲林制作、改装店墙面装饰造型加工，在汽车文化周边生产、经典车修复标识制作、改装门店视觉陈设环节都有实际使用价值。从设计思路来看，整个线稿严格还原第三代福特野马Fox body后期款的侧面比例特征，没有做多余的艺术夸张变形，所有轮廓拐点都对应实车的钣金棱线位置：前保险杠的下沿突出量、轮拱的外抛弧度、车门上沿的腰线走向、C柱的倾斜角度、尾翼的上翘高度都和实车外轮廓完全匹配，做切割加工时不需要二次调整轮廓比例，导入CAM软件后可直接设置切割路径。

　　设计过程中特意规避了细碎的锐角拐点，所有转角位置都做了适配激光切割的最小圆角处理，避免切割时出现过烧、尖角熔蚀的问题，同时轮廓线条全部为单段闭合路径，没有重叠线段、断点和开放路径，不需要加工人员做路径修复就能直接生成刀路。从安装边界来看，整个轮廓的长宽比例严格遵循实车侧面的1:1缩放逻辑，可根据实际加工需求等比例缩放尺寸，最小可加工至5厘米长度的钥匙扣尺寸，最大可放大至2米长度的墙面装饰尺寸，缩放过程中不会出现线条变形、比例失调的问题；轮廓的下沿做了平直化处理，安装时可直接贴合平面基材，不需要额外做支撑结构设计，粘贴或螺栓固定时的受力点均匀分布在下沿平直段，不会出现局部翘边的问题。功能特性上，这款线稿除了切割加工用途外，

　　也可作为三维建模的侧面轮廓参考底图，在做同款式野马的外观曲面建模时，可直接导入三视图视口作为轮廓约束，避免建模过程中出现侧面比例走形的问题；线稿的轮拱位置预留了标准的轮圈轮廓占位，建模时可直接匹配对应尺寸的轮胎轮圈模型，不需要反复调整轮拱的间隙数据。实际生产验证中，这款线稿切割3mm厚度冷轧钢板时，切割速度可开到光纤切割机的常规速度档位，不需要针对复杂轮廓降速，整个轮廓的切割路径总长在同尺寸车型剪影中属于偏短的水平，加工单件的耗时比同级别其他跑车剪影低15%左右，适合批量生产文创周边产品。轮廓的车门分割线、车窗轮廓线都做了断点式处理，切割时不会把整个板面切成零散部件，加工完成后是完整的单块轮廓，车窗、车门位置的线条是表面蚀刻痕迹，

　　既还原了实车的侧面细节，又保证了整个工件的结构强度，拿取、安装过程中不会出现局部断裂的问题。针对雕刻加工场景，线稿的所有线条宽度都统一设置为雕刻设备的最小线宽适配值，做激光浅雕时，线条深度均匀，不会出现局部线条过粗或过细的问题，在木质、皮革、金属表面雕刻时都能得到清晰的轮廓效果。
