液压油缸活塞与杆用密封填料环

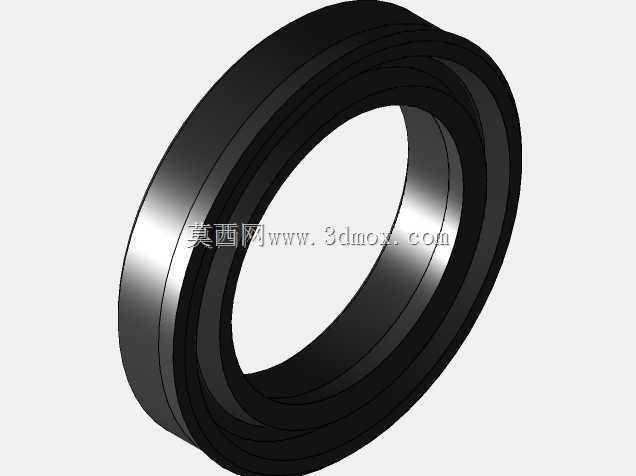

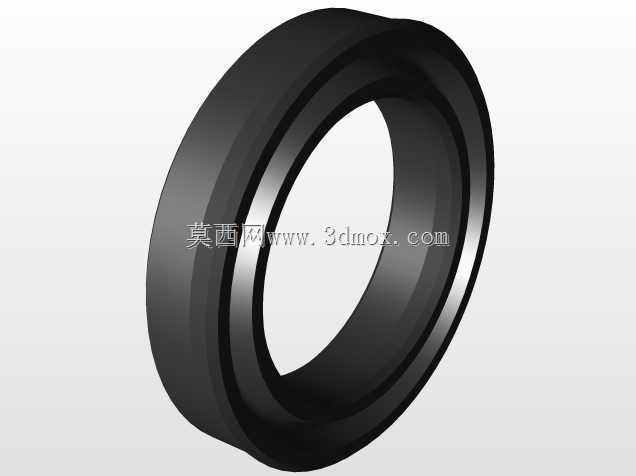

　　在液压系统的设计与维护工作中，密封件虽然体积不大，却直接决定着油缸、阀组以及执行机构能否长期稳定运行。本次呈现的是一款用于活塞和活塞杆部位的液压填料密封环，属于往复运动密封中较为典型的结构形式。它的主体呈环形，截面带有多道阶梯与唇边特征，外圈和内圈分别承担不同方向的密封任务，整体轮廓紧凑，适合安装在标准沟槽内，用于阻挡压力油沿配合间隙泄漏。

　　从实际工况看，这类密封环常见于工程机械液压油缸、注塑机锁模油缸、机床液压夹紧装置、冶金设备升降缸以及自动化生产线中的液压执行单元。活塞在缸筒内做往复直线运动时，高压油会不断作用在密封唇口上；活塞杆伸出和缩回时，又需要防止油液向外渗漏，同时减少外界粉尘、水分进入缸内。该模型将环形本体、唇边过渡、根部支撑以及安装导向面完整表达出来，能够帮助设计人员在三维装配环境中检查密封件与活塞、缸筒、导向套、压盖之间的空间关系。

　　结构设计上，密封环并非简单的平垫圈。其外侧具有较明显的唇口和台阶，用于在压力升高时使唇边更紧密地贴靠缸壁；内侧轮廓则兼顾活塞杆或活塞轴径的贴合要求。截面中较厚的根部提供抗挤压能力，较薄的唇缘保证接触压力集中，既可以在低压阶段形成初始密封，也能在高压载荷下利用介质压力实现自紧效果。环体上的多层转折还能容纳微量润滑膜，降低干摩擦和爬行现象，这对低速重载油缸尤其重要。

　　建模时需要重点关注密封沟槽的边界条件。外径方向与缸筒内壁形成配合，内径方向与活塞或活塞杆表面接触，轴向宽度则受沟槽尺寸和挡圈布置限制。若沟槽边缘存在尖角，密封件在高压往复运动中容易被挤入间隙，造成咬伤或翻转；若配合间隙过大，唇口根部会承受额外剪切；若压缩量过小，则可能出现渗漏；压缩量过大，又会导致摩擦阻力上升、发热和早期磨损。因此，在三维布局阶段，应同步核对缸筒内径、活塞杆外径、沟槽宽度、沟槽底径、倒角半径以及相邻挡圈、导向带的位置。

　　从安装流程角度看，该类密封环通常需要先清洁沟槽，检查金属件毛刺和锐边，再将密封件均匀压入槽内，避免唇边翻卷。对于活塞密封，安装后要保证环体在槽内有适度活动余量；对于杆密封，则要关注唇口方向，使其能够承受主要压力侧的油液作用。若设备工作压力较高、冲击频繁或温度变化较大，往往还会在密封件侧面配置挡圈，以防止材料被压入配合间隙。

　　在设备用途方面，该密封填料环的核心价值是建立可靠的动密封边界。液压系统依靠油液传递动力，一旦内泄增大，会表现为油缸保压能力下降、动作迟缓、定位不准；外泄则会造成油液损耗、环境污染和安全隐患。完整的三维模型可以用于油缸总装干涉检查、密封选型演示、维修备件核对以及教学培训。通过观察环体截面，工程师能够更直观地理解唇口接触、压力自紧、轴向定位和摩擦副之间的关系，从而在结构设计时合理安排沟槽尺寸、表面粗糙度、润滑条件和装配顺序。

　　外形上，该零件为回转体，安装边界主要由直径和轴向槽宽决定，但真正影响寿命的因素还包括配合件表面质量、油液清洁度、运动速度、工作压力和温度。缸筒或杆面若有划伤、锈蚀和硬颗粒，会迅速破坏唇口；油液污染会加剧磨粒磨损；长期高温则会使材料弹性下降。因此，在系统设计中不能只把密封件视为标准小件，而应把它作为摩擦、密封与寿命校核的重要环节。

　　该模型适合在液压油缸设计、密封槽结构评审、设备维修拆装以及零部件库建立中使用。通过三维装配，可以清楚看到密封环嵌入沟槽后的轴向位置、径向压缩状态以及与周边金属件的接触关系，为后续工程图绘制、尺寸标注和选型计算提供直观依据。
