带多执行端的柔性软管接驳实训装置结构

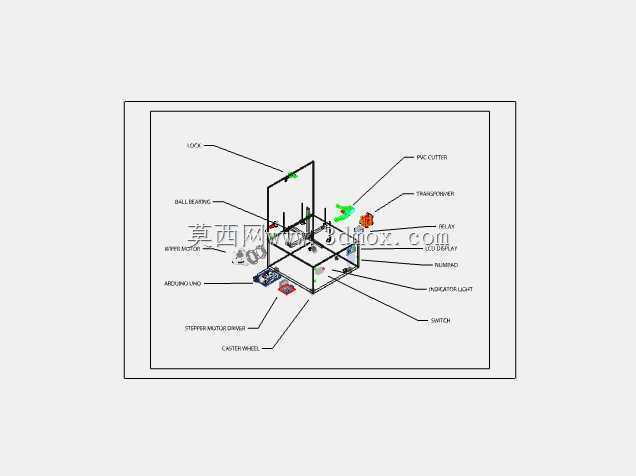

　　这套结构的核心设计目标，是还原工业现场柔性软管接驳工位的完整动作逻辑，整套装置以等轴测视角完成全零件建模，所有部件的安装位置、配合间隙都参照实际工业台架的装配公差设置，没有做艺术化的夸张变形。从应用场景来看，这类结构常出现在职业院校的机电一体化实训台、小型自动化产线的末端接驳工位，用来模拟不同管径柔性软管的对接、通断检测、信号反馈全流程，也可以作为非标设备设计时软管排布方案的验证参考。

　　整套装置的安装基准是底部的方形台架框架，框架采用标准工业铝型材拼接，型材的槽宽、连接角件的尺寸都符合通用装配规范，台架整体的安装边界控制在400mm×400mm×350mm范围内，不需要额外预留过大的操作空间，既可以单独放在实训桌面上使用，也可以直接嵌入现有模块化实训台的预留工位，和相邻的上料、检测模块完成拼接。台架的底部预留了四个M6的安装孔位，孔位间距和通用实训台的T型槽间距完全匹配，安装时不需要额外打孔改造，直接用T型螺栓就能完成固定。

　　功能模块的排布完全按照实际操作的动线设计：台架左侧布置了步进电机和同步轮传动组，同步轮的节径、同步带的齿型都选用常规工业备件，负责驱动软管夹持机构的横向位移，夹持端的开口范围覆盖4mm到12mm外径的常用柔性软管，夹持块内侧做了防滑齿纹，不会在接驳拉扯过程中出现软管滑脱的问题。台架后侧立起的支架上安装了PAC切割模块，模块的切刀行程预留了15mm的余量，可以适配不同壁厚的软管裁切需求，切刀的复位弹簧参数按照实际裁切力设置，不会出现切不断或者卡刀的情况。

　　台架的正面区域集中布置了所有操作与反馈元件：最下方是带防护盖的急停开关，开关的安装高度距离台架底面120mm，刚好是操作人员站立操作时手指自然触碰的高度；往上依次排布了运行指示灯、故障报警灯、数字显示模块，指示灯的灯罩颜色完全遵循工业安全规范，绿色对应运行、红色对应故障、黄色对应待机，显示模块可以实时反馈软管接驳的到位信号、裁切次数、管路压力值。台架右侧布置了继电器组和接线端子排，所有元件的接线点位都做了编号标识，和实际电气柜的布线逻辑一致，端子排的接线间距留足了8mm的操作空间，方便后期接线维护时的表笔测量。

　　设计过程中特意做了很多细节的容错处理：所有运动部件的外侧都预留了安全间隙，比如传动同步带和台架边框之间留了10mm的空隙，不会出现运行过程中摩擦边框的问题；软管的走线路径上都设置了理线卡扣，卡扣的开口尺寸和常用软管外径匹配，避免软管在运动过程中出现缠绕、折弯过度导致气路或者液路堵塞的情况；所有传感器的安装位置都做了长圆孔设计，后期调试时可以根据实际的检测距离微调传感器位置，不需要重新加工安装孔。

　　从结构强度来看，台架的铝型材壁厚选用2mm的常规规格，整体承重可以达到15kg以上，完全满足实训场景下频繁操作、反复拆装的强度需求，所有连接位置的角件都采用内六角螺栓固定，螺栓的拧紧力矩参照铝型材装配的标准值设置，不会出现长期使用后框架松动变形的问题。这套结构的建模过程中，所有标准件都调用了实际的工业备件模型，比如滚珠轴承的型号选用常用的6000系列，脚轮的安装尺寸和常规2寸万向轮匹配，开关、指示灯的开孔尺寸都和市面主流品牌的产品参数一致，设计人员拿到模型后可以直接导出工程图用于生产加工，不需要再重新核对标准件的尺寸参数。
