非对称式日内瓦间歇驱动组件结构设计

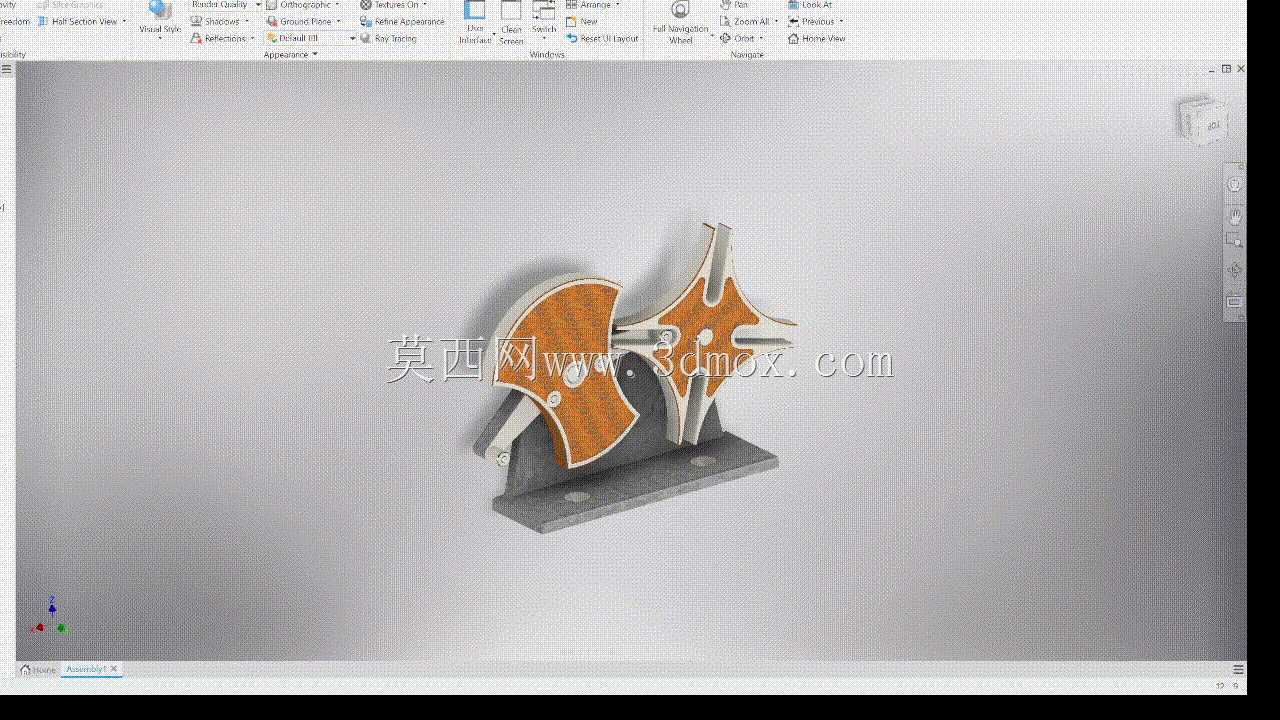

　　这套非对称日内瓦驱动组件，核心是将连续旋转输入转换为可控的间歇旋转输出，和常规对称槽轮机构不同，非对称的槽口布局可以定制每一次停顿与转动的时间占比，适配更多需要非等分工位的传动场景。日常做设备选型的时候，很多人会把日内瓦机构和棘轮机构搞混，棘轮是靠棘爪拨动，存在反向间隙和冲击噪音，而日内瓦驱动是销柱和槽口的共轭啮合，传动过程没有回程间隙，定位精度更高，适合对工位停顿位置有严格要求的场合。

　　从实际应用场景来看，这类机构最早用在电影放映机的胶片走片结构里，靠间歇转动让胶片每一格停留固定时间匹配快门曝光，现在更多用在多工位转台、自动化分度盘、精密计数送料机构、包装设备的工位切换单元里，比如小零件的多工序组装转台，每转一个角度对应一个装配工位，停顿阶段完成压装、检测、上料动作，非对称的设计可以给耗时更长的工位分配更长的停顿时间，不用额外增加凸轮或者电控分度单元，纯机械结构的可靠性比伺服直驱转台高很多，在高速轻载的工况下维护成本极低。

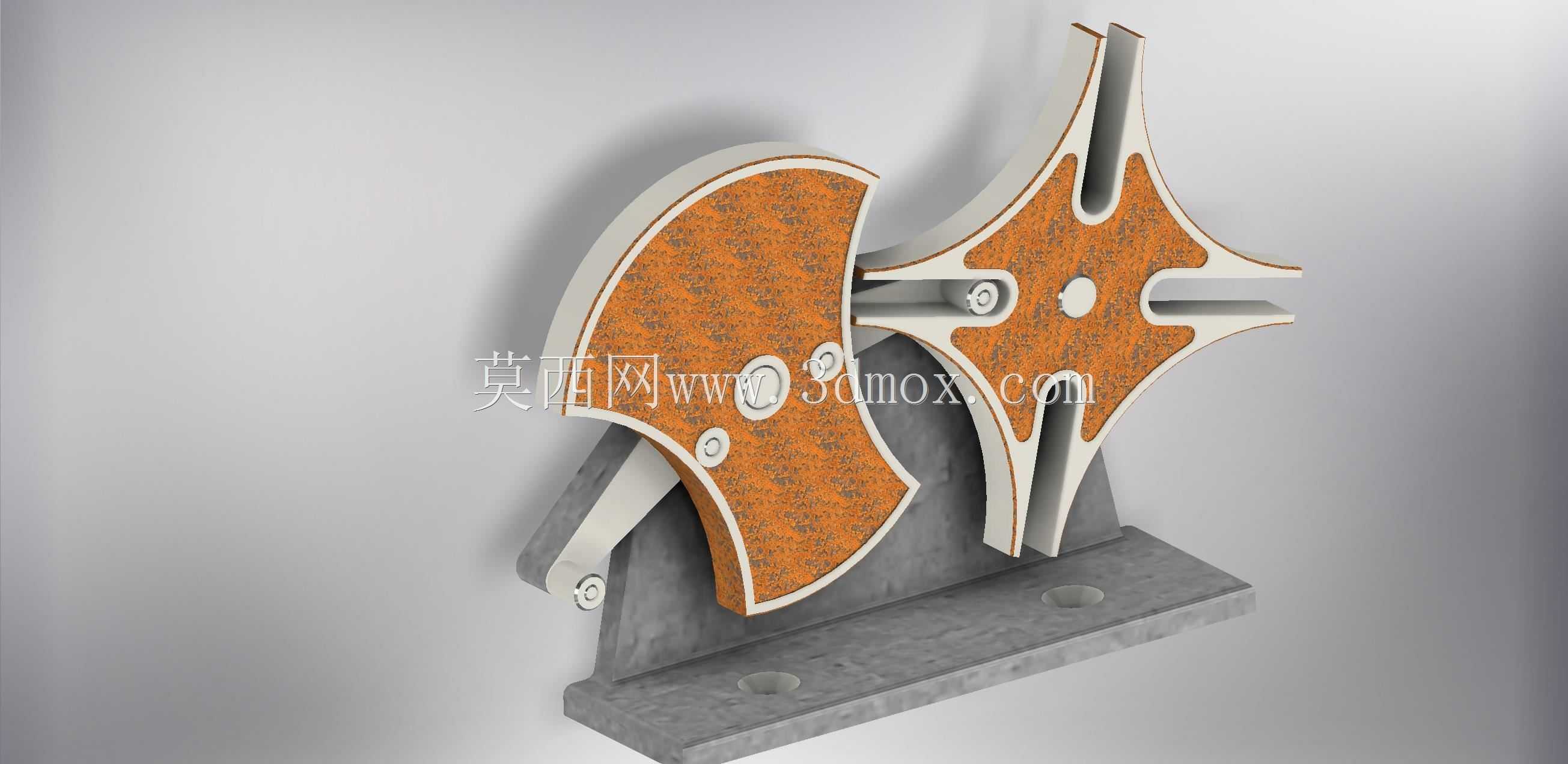

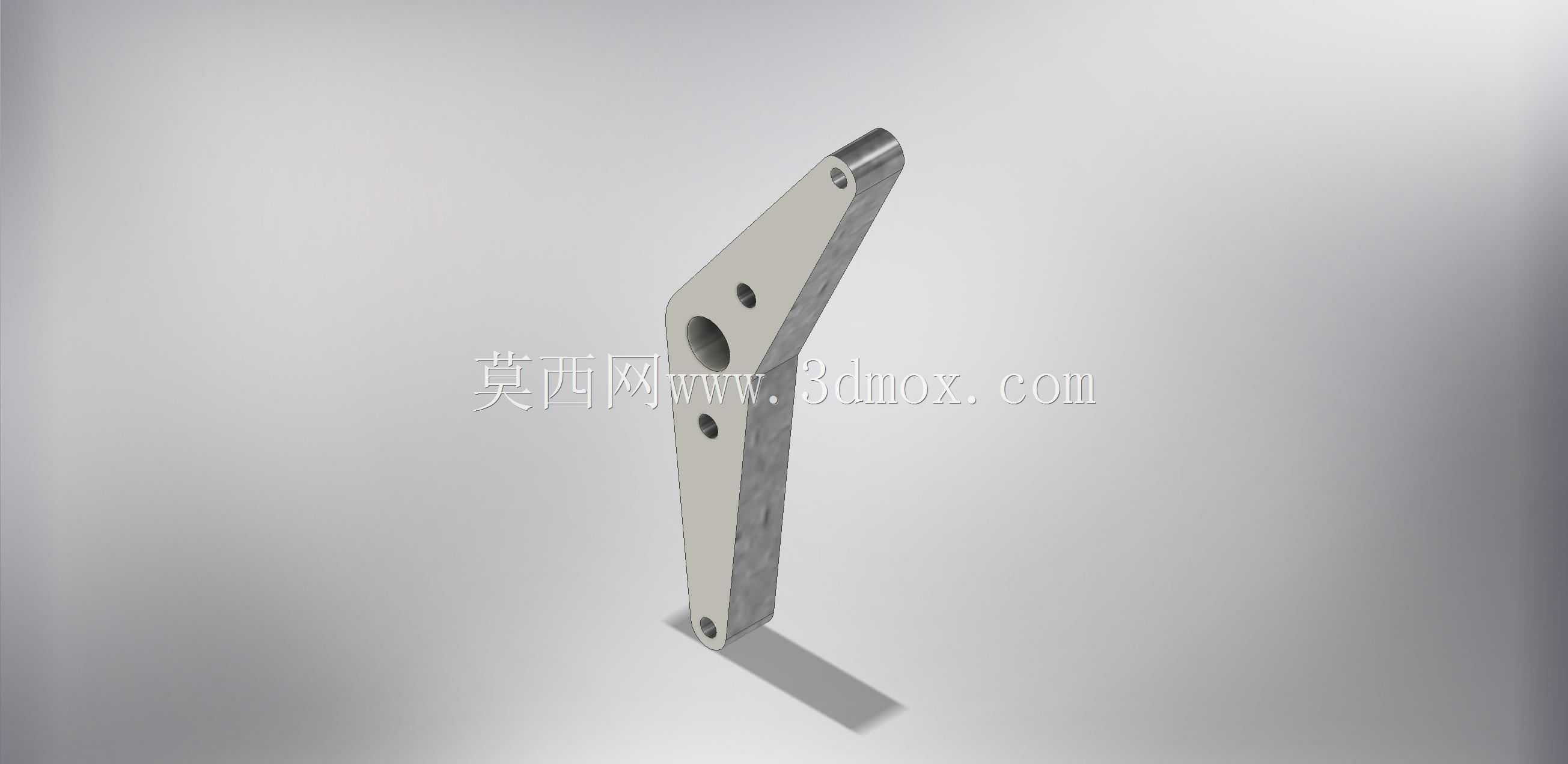

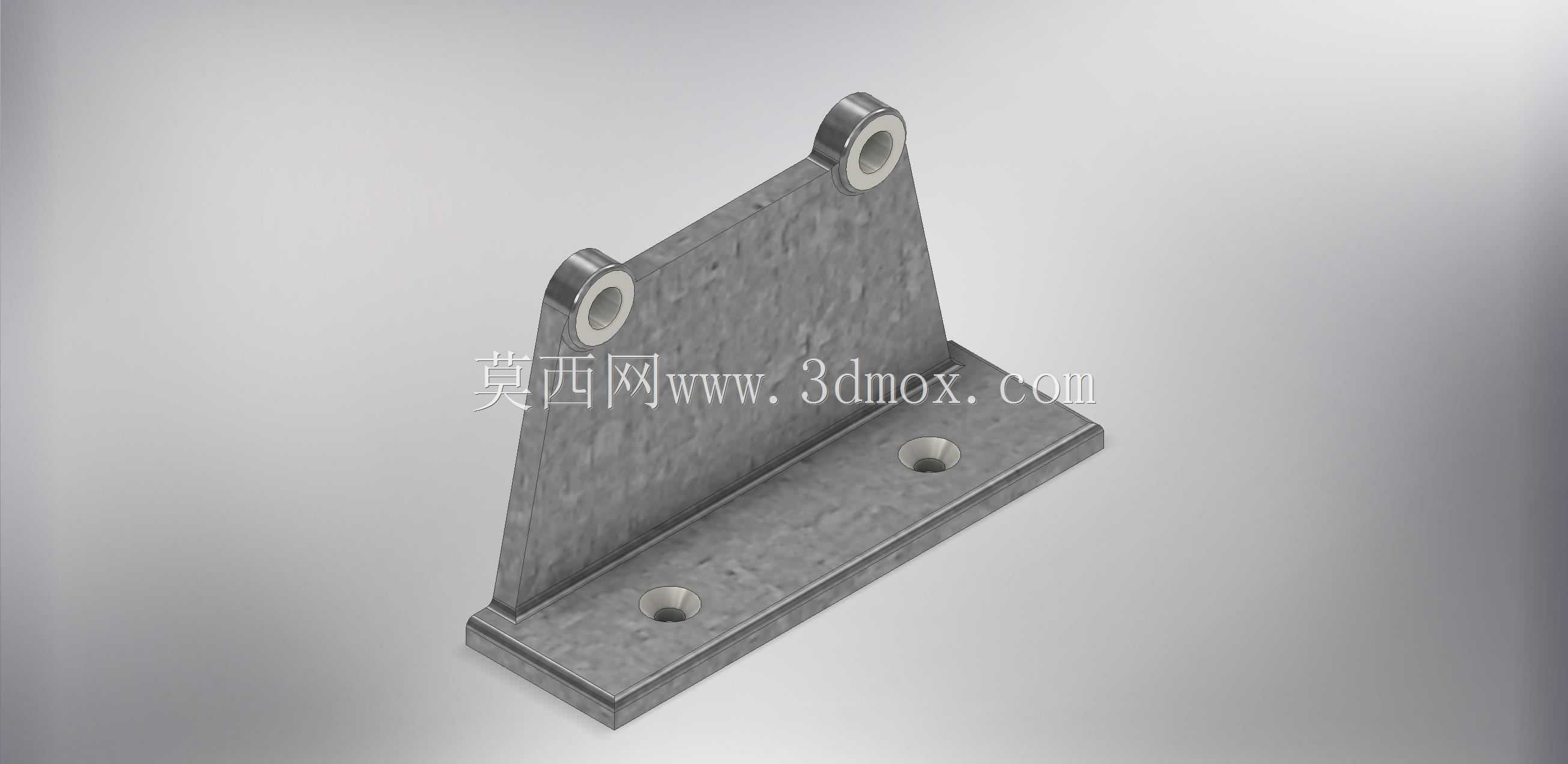

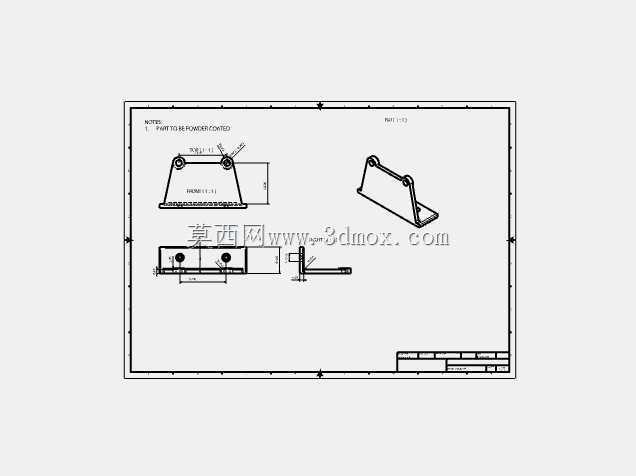

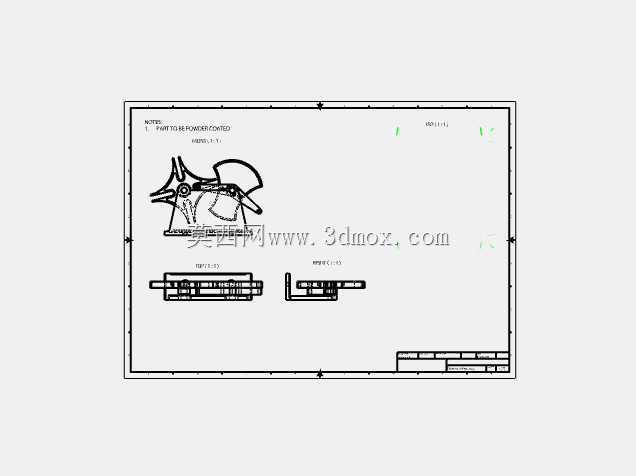

　　整个组件的结构拆分下来，核心零件包括安装基板、输入曲柄、带非对称槽的星形转盘、驱动销柱、定位锁止弧几个部分。安装基板是整个机构的承载基准，上面预留了两个沉头安装孔，孔位间距按照标准轻型传动单元的安装尺寸设计，可以直接固定在铝型材机架或者设备安装板上，基板的厚度足够承载输入轴的径向载荷，不会因为长期启停冲击产生变形。输入曲柄是动力输入件，一端连接驱动电机输出轴，悬臂端固定圆柱形滚柱销，滚柱销的外径和星形转盘的槽宽做了间隙配合，配合公差控制在H7/g6级别，既保证转动过程没有卡滞，又不会因为间隙过大产生传动冲击。

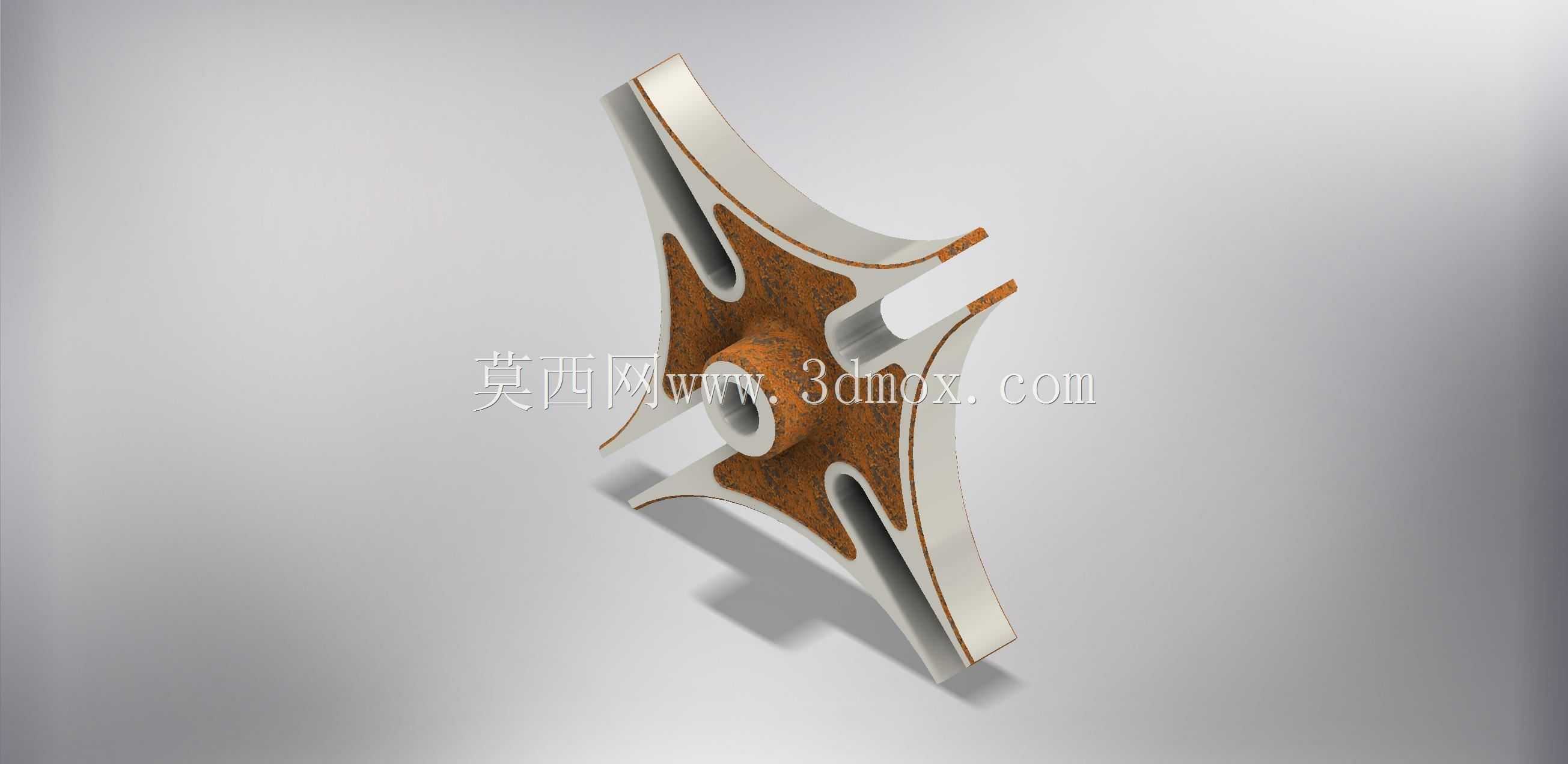

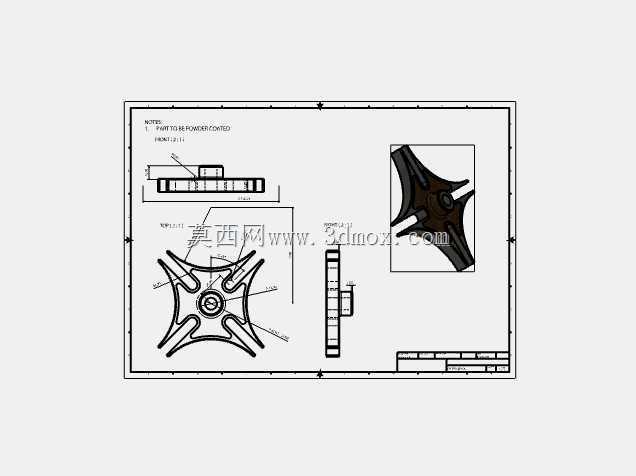

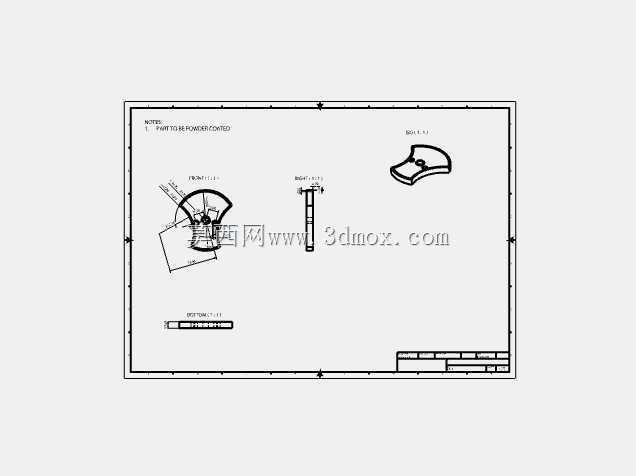

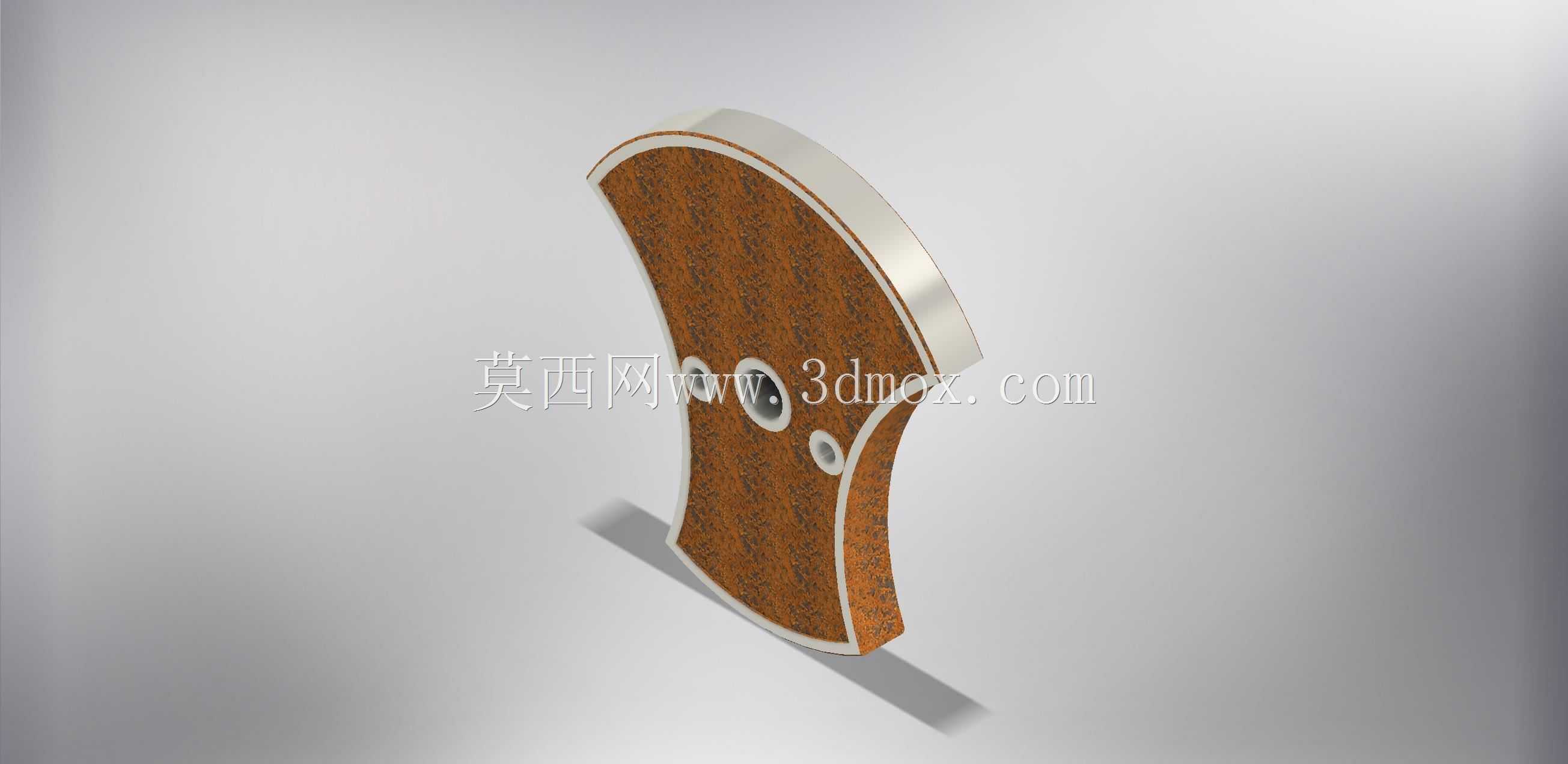

　　和常规对称四槽日内瓦机构不同，这套非对称结构的星形转盘上的槽口分布不是等角度排列，对应的锁止弧段长度也不一样，当曲柄带动滚柱销退出槽口的时候，曲柄上的圆弧锁止面会和星形转盘的外圆弧面贴合，把转盘完全锁死，避免停顿阶段因为外力产生转动偏移，锁止弧的配合面做了精磨处理，贴合面积超过80%，锁止状态下没有窜动间隙。设计的时候特意把驱动销柱做成了可更换的结构，销柱和曲柄之间用小过盈配合加顶丝固定，长期运行磨损后可以直接更换销柱，不用更换整个曲柄零件，降低后期维护成本。

　　从安装边界来看，整个组件的整体轮廓尺寸适配小型自动化设备的安装空间，输入轴的中心高和常见的微型减速电机输出轴中心高匹配，不用额外做转接法兰，直接通过联轴器就能连接动力源。转盘的输出端可以直接安装工位转盘、夹具安装板，输出端面预留了标准的螺纹安装孔，孔位分布按照通用分度盘的安装规格设计，不用二次加工就能装夹配套工装。

　　设计过程中特意做了动平衡校核，因为非对称结构的转盘质心不在旋转中心，所以在转盘的对应位置做了减重去重处理，把高速转动时的离心振动降到最低，运行转速可以达到每分钟120转以上，满足大部分中高速分度场合的需求。传动过程的运动曲线做了修正，滚柱销进入和退出槽口的瞬间没有刚性冲击，加速度曲线平滑，长期运行不会出现紧固件松动的问题。整个机构的所有运动副都预留了润滑脂存储槽，日常维护只需要定期在配合面涂抹低温润滑脂，就能保证长期无故障运行，适合在无尘车间、普通工业环境下使用，不需要额外的密封防护结构。
