液压活塞与杆用密封填料环结构

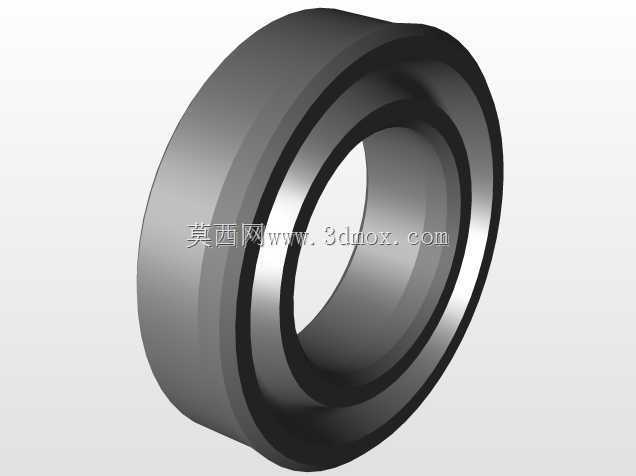

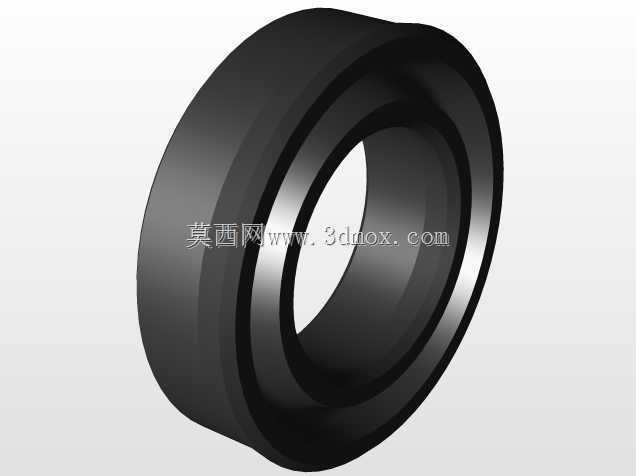

　　该密封填料环主要用于液压缸内部活塞与活塞杆部位，承担压力油隔离、往复运动密封和泄漏控制任务。在工程机械、注塑机、机床液压站、冶金设备以及自动化生产线的液压执行机构中，这类环形密封件直接决定油缸在频繁往复工况下的保压能力与运行稳定性。模型呈现的是带阶梯截面的环状结构，外轮廓具有明显的轴向宽度和圆角过渡，内孔与密封安装槽、活塞或杆体配合，唇口及台阶区域用于形成接触压力，使液压油在压差作用下不易沿配合间隙窜动。

　　从实际装配关系看，密封件需要嵌入活塞外圆或端盖沟槽内，外径侧与缸筒内壁接触，内径侧则根据安装位置与活塞杆或活塞本体形成密封边界。设计时不能只关注环形外观，还要核对截面高度、沟槽宽度、径向压缩量和轴向间隙。压缩量过小，低压阶段容易出现渗漏；压缩量过大，则会造成摩擦阻力升高、唇口发热和早期磨损。模型中的圆角和斜面并非单纯造型处理，而是为了避免装配时唇边被锐边切割，同时在压力建立后引导材料产生适度弹性变形，使接触应力集中在有效密封带。

　　在油缸结构设计阶段，这类零件通常与导向环、防尘圈、挡圈和支承件共同组成密封系统。活塞密封侧重分隔两腔压力，防止高压腔向低压腔内泄；杆密封则阻止压力油沿活塞杆向外泄漏，并与防尘圈配合减少外界粉尘、水分进入缸内。若设备长期承受高压冲击或温度变化，密封沟槽的加工粗糙度、倒角导入角、活塞杆表面硬度和镀层质量都会影响使用寿命。三维建模时应把密封环放入完整油缸装配中检查，而不是单独评价零件外形，尤其要确认活塞装入缸筒时唇边方向、受压侧朝向以及挡圈位置是否正确。

　　该类密封结构的外形尺寸受缸径、杆径、行程和工作压力共同约束。外径需要与缸筒内壁保持稳定接触，内径要满足杆体或活塞轴颈通过，轴向宽度则受标准沟槽尺寸限制。安装边界方面，沟槽底部提供支承，侧面留出材料受热和受压后的变形空间，端口倒角应保证密封件能被平顺压入，不得出现毛刺、台阶错位或过盈量突变。对于往复速度较高的工况，还需在结构布置上保证油膜厚度可控：过厚油膜会形成外漏，过薄油膜则导致干摩擦和爬行。

　　建模处理上，环形主体适合采用回转截面拉伸或旋转方式生成，重点在于准确还原唇口、根部、台阶和圆角之间的连续关系。截面轮廓不能随意简化成矩形环，因为密封功能恰恰来自不同位置的刚度差异：根部需要保持跟随变形能力，唇口需要形成线接触或窄带接触，外侧台阶则用于限位和抗挤出。若用于装配校核，还应结合缸筒、活塞、活塞杆、端盖和压盖建立干涉检查，确认密封件在自然状态、装入沟槽后以及受压微变形状态下均不会与相邻零件发生异常挤压。

　　在设备维护和选型场景中，这类密封填料环属于易损件，但它对液压系统效率影响明显。内泄增大时，油缸会出现定位漂移、推力不足和动作迟缓；外泄严重时，则会造成油液浪费、环境污染和安全隐患。工程人员在测绘旧件时，应同时记录沟槽尺寸而不是仅测量密封自由状态尺寸，因为橡胶或复合材料在长期使用后会发生磨损、永久变形和溶胀。将该三维结构用于教学、装配演示或油缸设计评审时，可以直观展示密封环在活塞与杆部回路中的安装位置、受压方向和配合边界，帮助设计者把材料弹性、沟槽公差、润滑条件和运动工况统一考虑。
