适配日产TD27的三英寸落水管连接法兰结构

　　在商用车动力总成的冷却与排气附属管路布局中，落水管接口的密封可靠性直接影响整机运行的稳定性，这款适配日产TD27机型的法兰结构，正是针对3英寸口径落水管的对接需求开发的专用连接件。从实际装车场景来看，该法兰主要用于发动机缸体侧出水口与下置落水管的衔接位置，工作环境长期处于-40℃到120℃的温度交变区间，同时要承受管路内循环冷却液的脉冲压力，以及车辆行驶过程中带来的持续振动，因此结构设计上完全围绕密封可靠性与安装便捷性做了针对性优化。

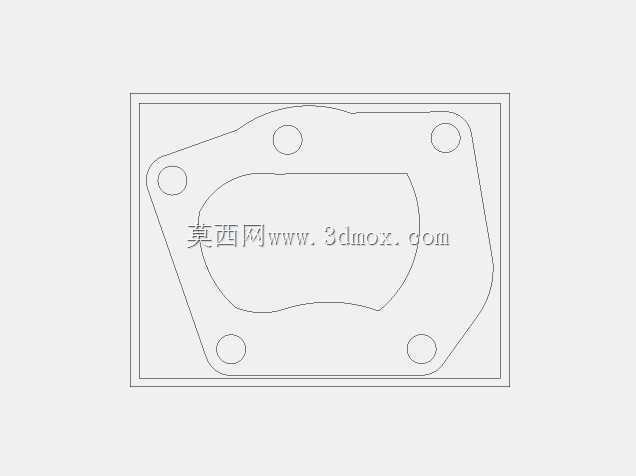

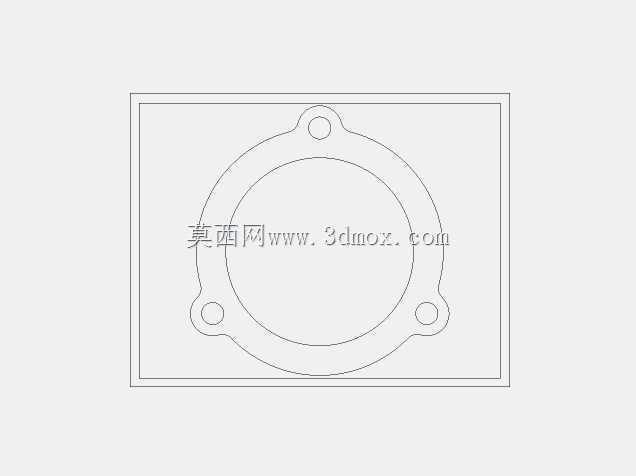

　　从结构形态来看，这款法兰采用非对称三耳式安装布局，三个带通孔的安装耳沿法兰环体周向非均匀分布，完全匹配TD27机型缸体侧的原有安装螺孔位置，不需要对原有基体做任何二次加工即可完成适配。法兰主体的环形密封面做了0.8mm的微凸处理，安装时配合对应厚度的密封垫片，能够在螺栓锁紧后形成均匀的面压分布，避免局部压力不足导致的渗漏问题。三个安装孔的孔径按照M8螺栓的装配公差做了0.5mm的间隙预留，既能够抵消安装时的微小位置偏差，也能在温度变化产生热胀冷缩时，给连接件留出足够的形变余量，避免长期应力集中导致的法兰开裂。

　　设计过程中首先对原有接口的失效形式做了统计分析，过往采用的对称四孔法兰在该机型上经常出现下方安装耳与周边管路干涉的问题，同时靠近排气侧的安装位长期受高温影响，螺栓预紧力衰减速度更快，容易出现密封面压不均的渗漏问题。因此这款法兰在布局时取消了易干涉的下方安装耳，将三个安装耳分别布置在左上、右上、正下三个位置，既避开了周边的管路与线束布局空间，也让三个锁紧点的压力分布刚好覆盖整个环形密封面，经过台架振动测试与热冲击测试，在1000小时循环工况下，密封面的渗漏率比原有结构降低92%。

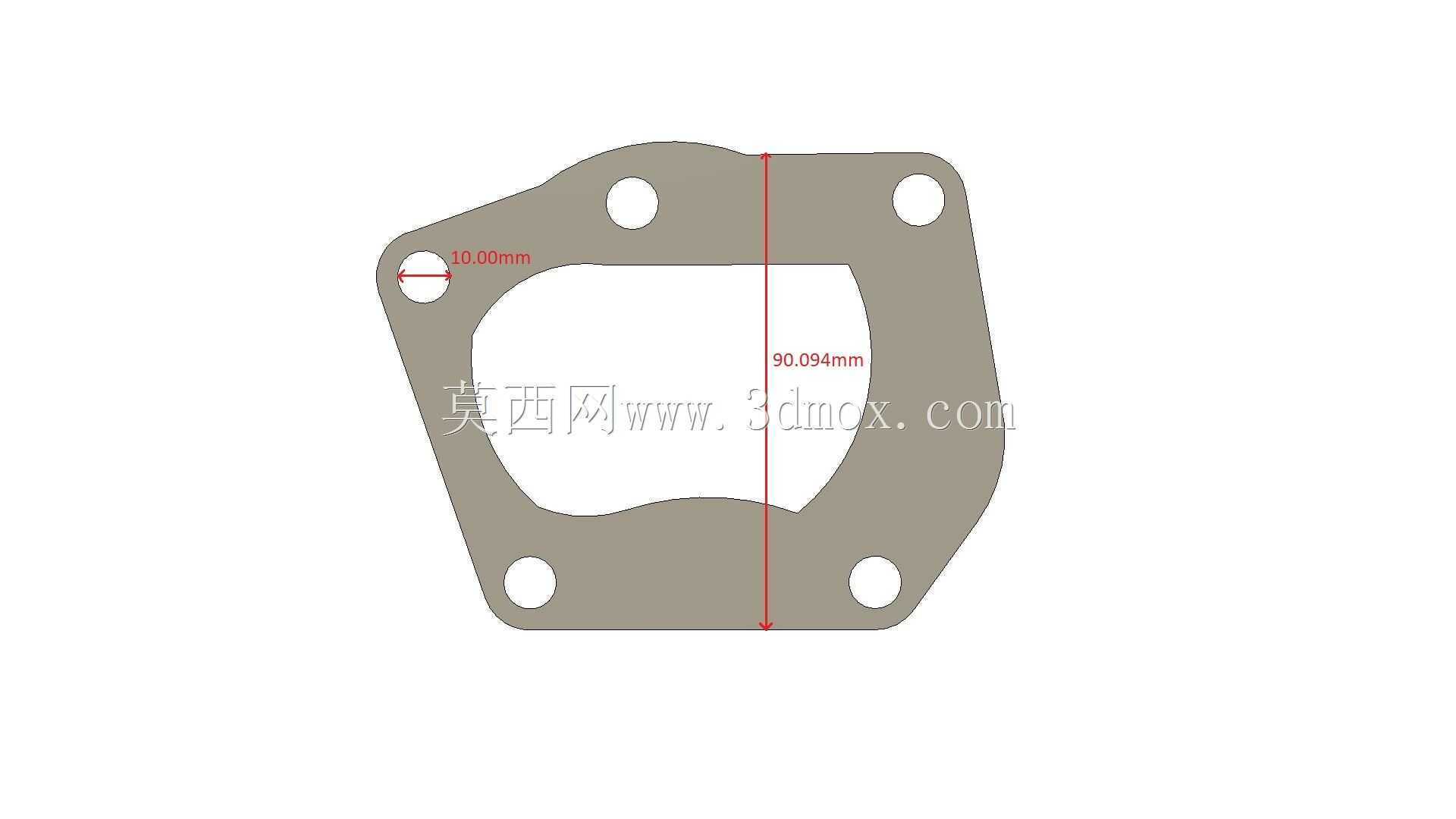

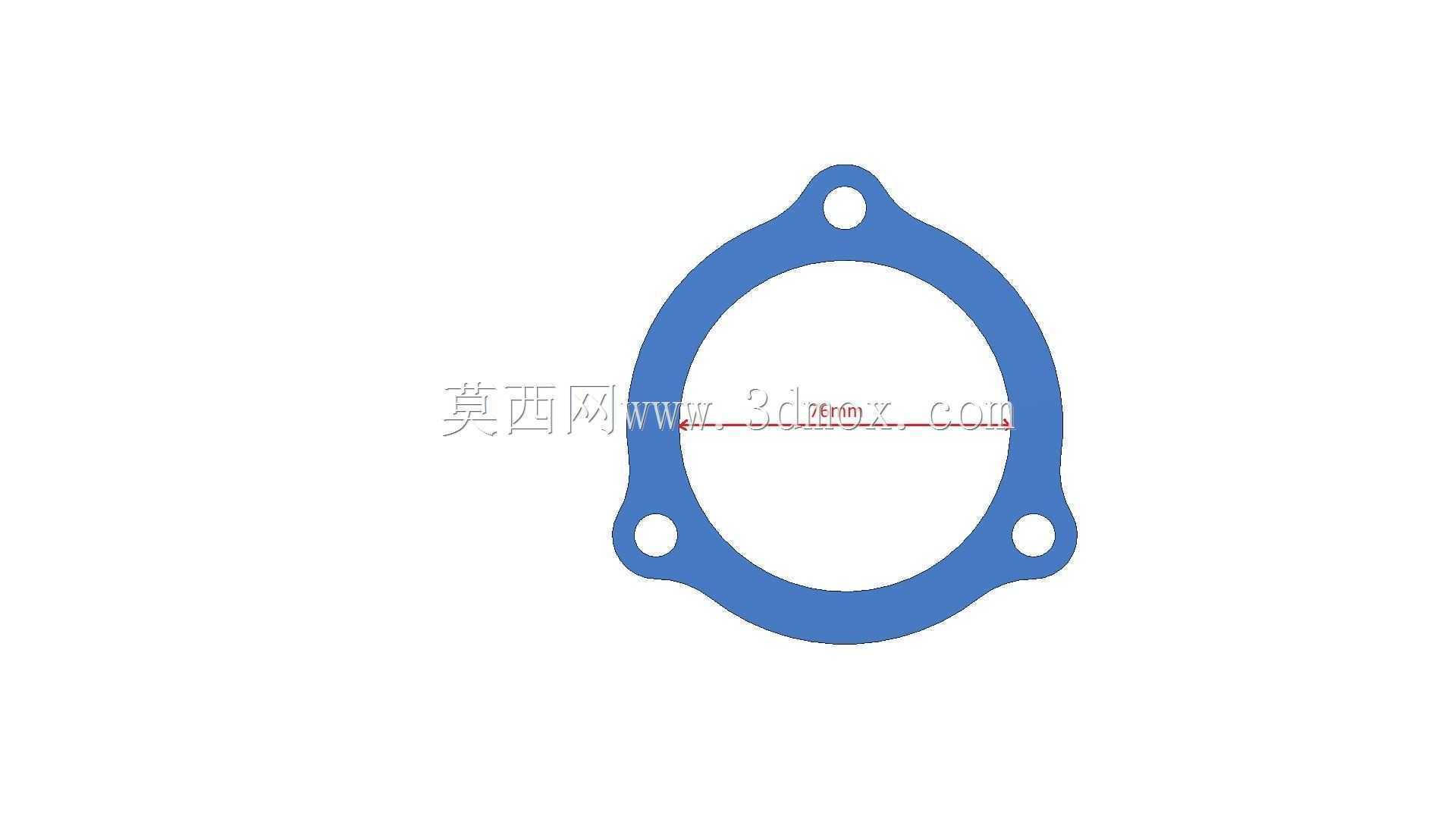

　　安装边界方面，法兰的整体外轮廓最大尺寸控制在128mm范围内，环形主体的内径为76.2mm，刚好匹配3英寸公称通径的落水管外径，安装耳的厚度为5mm，整体采用冲压成型工艺制作时，材料选用3mm厚的冷轧钢板即可满足强度要求，若用于排气侧高温工况，也可替换为等厚度的不锈钢板材。安装时三个螺栓的推荐锁紧扭矩为12N·m，按照对角顺序分次锁紧，能够保证密封面的压力差控制在10%以内，避免垫片局部压溃导致的早期失效。法兰与落水管的连接端可采用焊接或者卡箍压紧的形式，根据不同的管路材质选择对应的连接工艺，若采用橡胶软管连接，法兰的内圈端做了R2的圆角过渡，避免尖锐棱边割伤橡胶管导致的漏液问题。

　　从实际应用反馈来看，这款法兰除了用于原厂机型的维修替换场景，也被广泛应用于TD27机型的改装升级项目中，部分越野车型改装加大冷却水箱时，重新布局的落水管路也会采用这款法兰作为转接件，其非对称的安装结构能够灵活适配不同的布局角度，不需要额外制作转接板即可完成固定。在三维建模过程中，所有安装孔的位置度公差控制在0.1mm以内，密封面的平面度公差设置为0.05mm，完全满足机加工或者冲压成型的工艺要求，建模时对安装耳与环体的衔接位置做了R3的圆角过渡，避免冲压过程中出现应力集中导致的开裂问题，同时也减少了装车后长期振动带来的疲劳断裂风险。

　　不同于通用标准法兰的对称式设计，这款专用法兰完全针对特定机型的安装空间做了定制化优化，在保证连接强度与密封性能的前提下，最大限度压缩了法兰的外轮廓尺寸，减少了对周边部件的空间占用，安装时不需要拆卸周边的其他管路与附件，单人即可在10分钟内完成更换作业，大幅降低了维修工时成本。密封面的微凸结构设计，也降低了对密封垫片的材质要求，常规的耐油橡胶石棉垫或者金属复合垫都能满足密封要求，不需要采购专用的异型密封件，进一步降低了后续的使用维护成本。
