管道连接用异形法兰结构设计

　　在工业管路系统的搭建与运维场景中，法兰作为核心的可拆卸连接部件，承担着管路分段对接、设备与管路衔接、阀门等管路元件集成安装的关键作用，区别于标准圆形平焊、对焊法兰，这类异形结构法兰主要适配非同轴管路的转向对接、狭小安装空间内的管路布局需求，常见于液压泵站管路排布、车载液压系统管路连接、小型工艺设备的内部管路集成场景，能够在有限的安装空间内完成管路的转向与对接，减少额外弯头配件的使用，降低管路系统的泄漏点数量。

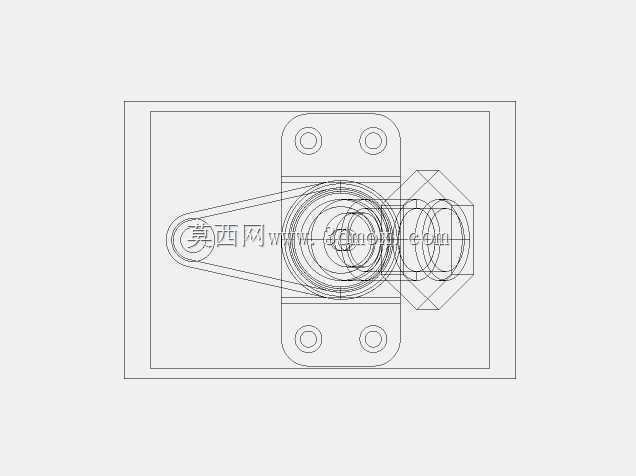

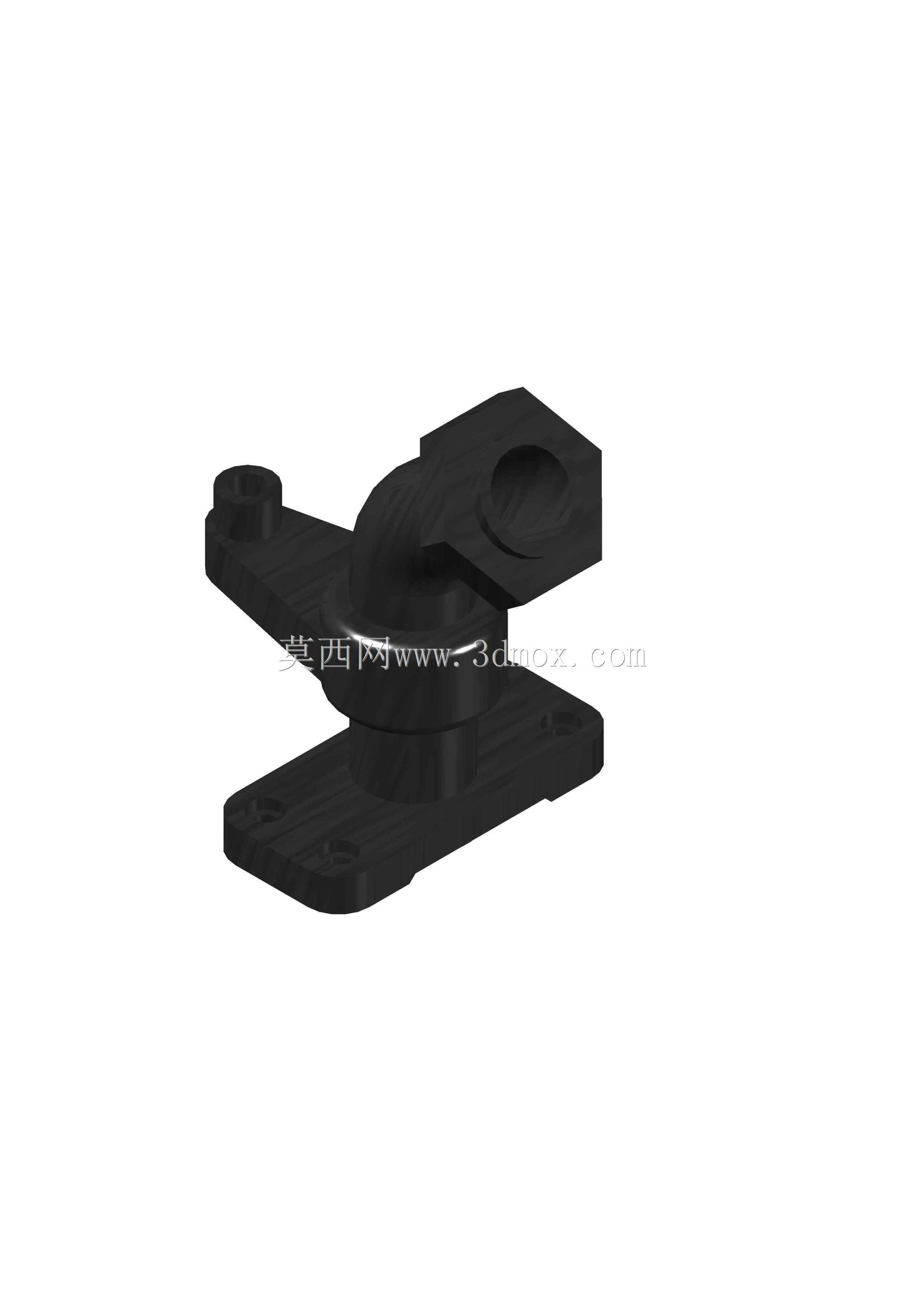

　　从功能特性来看，该法兰采用上下分体式对接结构，中部弧形流道实现管路90度转向过渡，上下两个安装基面分别设置两个螺栓过孔，安装时无需将法兰整体套入管路端部，可在管路已完成初步排布的工况下，从侧向完成法兰的扣合与螺栓紧固，大幅降低后期管路改造、元件更换时的拆装工作量。法兰上下对接面预留密封槽安装位，可适配O型密封圈或者金属缠绕垫片，根据管路输送介质的不同，可选择丁腈橡胶、氟橡胶或者金属垫片，满足0-16MPa压力区间内的水、液压油、低压蒸汽等常见工业介质的密封需求，避免对接面出现介质渗漏问题。

　　设计过程中，首先需要匹配对接管路的通径要求，中部流道的通径尺寸与对接管路保持一致，避免通径突变造成的介质流阻增大、局部紊流问题，尤其是输送带有固体颗粒的介质时，流道内壁采用圆弧过渡设计，减少颗粒在流道拐角处的沉积与磨损。上下安装基面的螺栓孔中心距严格匹配对接管路的法兰安装尺寸，同时预留足够的螺栓扳手操作空间，避免安装时螺栓无法顺利紧固；法兰整体的外形轮廓做了倒角处理，去除加工锐边，避免安装维护过程中划伤操作人员，同时减少铸件的应力集中点，提升法兰整体的结构强度。

　　安装边界方面，该法兰的下部安装基面为平面结构，可直接贴合在设备壳体或者管路端面上，上部安装基面与下部基面呈垂直布局，对接时需要保证两个基面的平面度公差控制在0.1mm以内，避免密封面出现间隙造成泄漏。螺栓紧固时需要采用对角分次紧固的方式，保证密封面受力均匀，避免单侧受力过大造成法兰变形或者密封件压损。法兰的整体高度尺寸控制在较小范围内，相较于标准弯头加两个法兰的组合结构，整体安装高度降低约40%，非常适合安装空间局促的设备内部管路布局，比如工程机械的液压阀组周边管路、小型实验设备的流体管路集成等场景，能够有效压缩管路系统的整体占用空间。

　　从结构强度角度考虑，法兰的转角位置做了加厚处理，避免管路承压时转角位置出现应力集中造成开裂，流道内壁的粗糙度控制在Ra3.2以内，减少介质流动时的阻力损失，同时降低介质对管壁的冲刷磨损速率，延长法兰的使用寿命。针对不同的使用工况，法兰可选择铸铁、铸钢或者不锈钢材质，铸铁材质适用于低压给排水类工况，成本较低；铸钢材质适用于中高压液压系统、工业蒸汽管路场景，强度更高；不锈钢材质则适用于腐蚀性介质输送、食品医药类管路场景，满足卫生级或者防腐蚀的使用要求。

　　在实际选型应用时，需要先确认对接管路的通径、工作压力、输送介质属性，匹配对应材质与密封件形式，同时测量安装位置的空间尺寸，确认法兰的外形轮廓不会与周边其他管路、设备元件产生干涉。安装前需要清理对接面的毛刺、杂物，检查密封件是否存在破损，安装完成后需要进行耐压测试，确认对接面无渗漏后再投入正常使用。日常运维过程中，可定期检查螺栓的紧固力矩，避免设备运行过程中的振动造成螺栓松动，引发密封失效问题。这类异形转向法兰的应用，能够有效简化管路系统的结构，减少连接配件数量，降低管路系统的整体重量与安装成本，在紧凑化设备设计的趋势下，这类定制化法兰结构的应用场景正在不断拓展，尤其是在移动设备、小型集成化装备的管路设计中，能够更好地适配空间约束，提升管路系统的集成度与可靠性。
