梅赛德斯5.0发动机下管排气法兰结构

　　在大排量V8动力单元的排气系统布局中，落水管与排气歧管的连接法兰是决定密封可靠性、装配适配性的核心结构件，本次呈现的梅赛德斯5.0排量发动机下管排气法兰，正是针对该机型排气侧高温、高振动工况开发的专用连接部件。从实际装车场景来看，该法兰位于发动机排气歧管出口与前段金属落水管的衔接位置，承担着密封高温排气、传递结构载荷、补偿装配公差的多重作用，一旦法兰平面度不足或者安装孔位偏差，极易出现排气泄漏、螺栓松脱甚至周边隔热件烤蚀的故障，因此在结构设计阶段就需要充分结合发动机舱的布置边界做针对性优化。

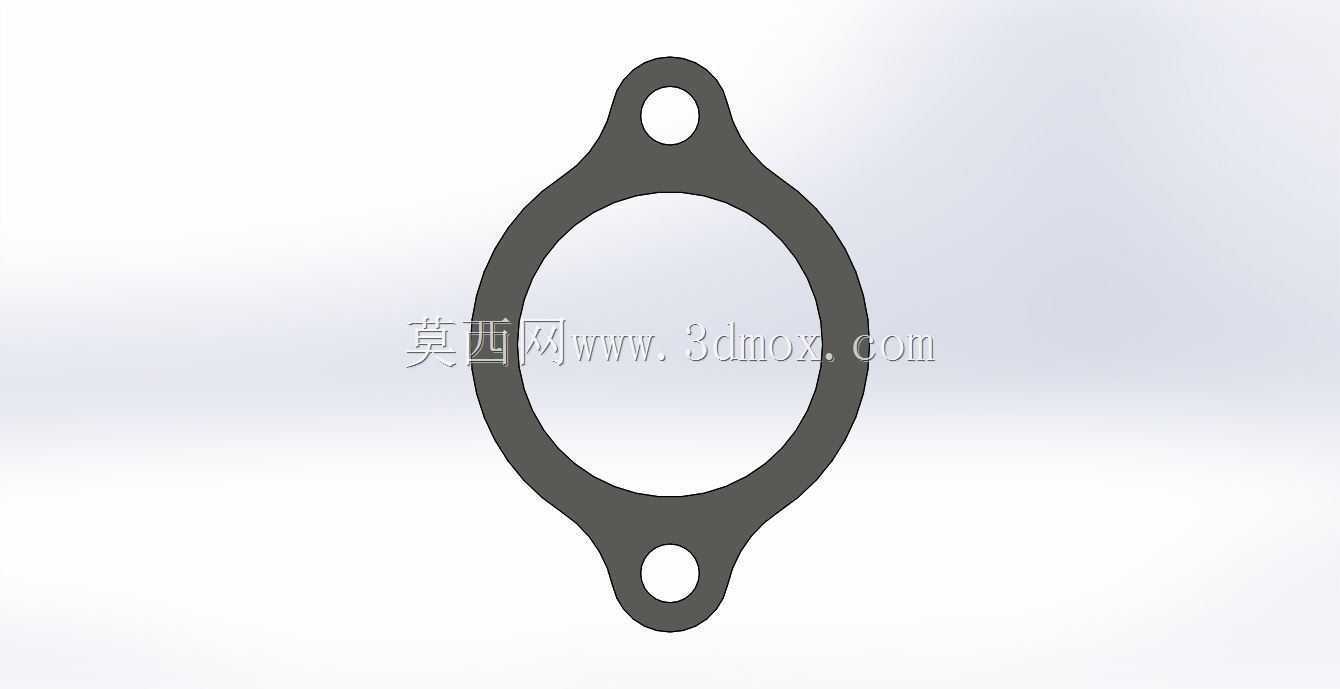

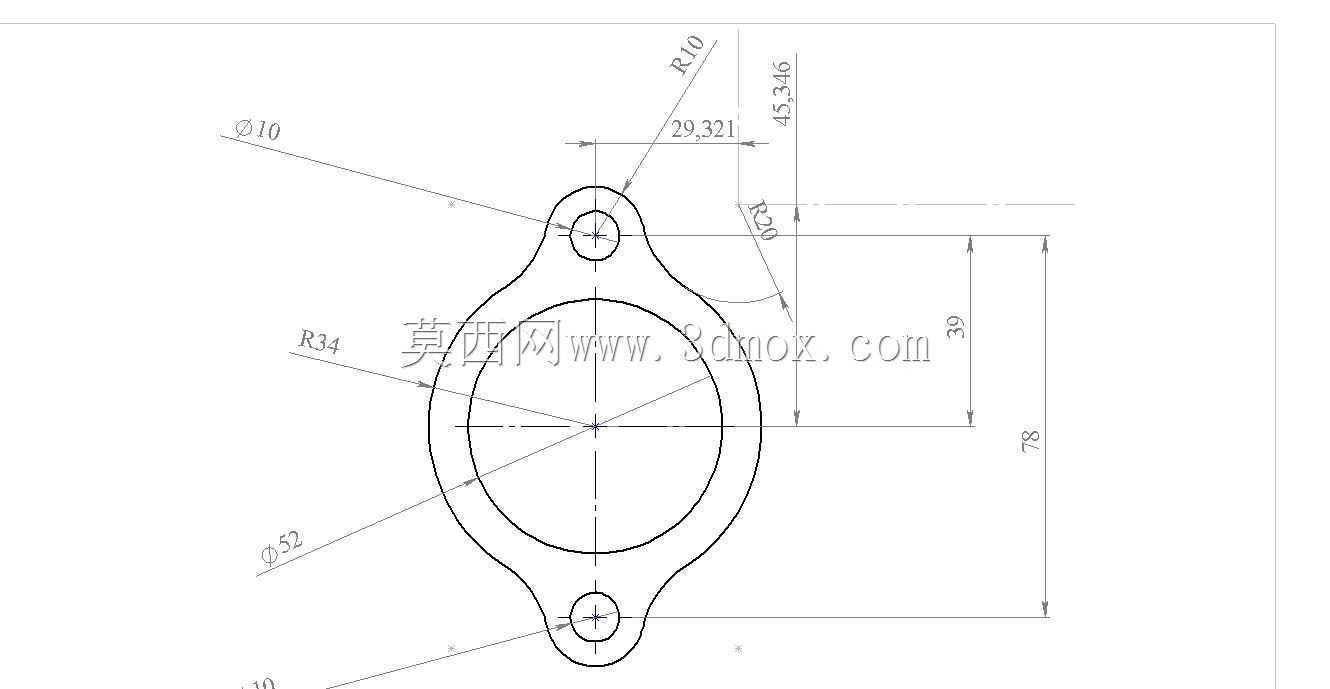

　　从结构外形来看，该法兰采用非对称的水滴形轮廓设计，并非传统圆形法兰结构，这种设计首先是为了适配排气歧管出口的异形截面，同时尽可能压缩法兰的整体占用空间，避免与周边的发动机悬置支架、机油冷却管路、转向助力泵安装位产生干涉。法兰主体的中心通流孔直径为52mm，这个通径尺寸是匹配5.0L排量发动机单排气侧的排气流量需求计算得出，既不会因为通径过小造成排气背压升高影响动力输出，也不会因为通径过大导致法兰整体尺寸冗余增加不必要的重量。法兰上下两端各设置一个直径10mm的安装通孔，两个安装孔的中心距为78mm，上端安装孔的中心距离法兰最顶端的垂直距离为45.346mm，孔位周边做了R10的圆弧过渡，避免应力集中；下端安装孔的中心距离法兰最底端的垂直距离为39mm，孔位周边同样做了小圆角处理，两个安装孔的位置度公差控制在±0.1mm范围内，保证装车时能够顺利对位，不会出现螺栓强行打入造成的装配应力。

　　法兰的主体外轮廓采用R34的大圆弧过渡连接上下两个安装耳，这种大圆弧设计一方面可以提升法兰整体的结构刚度，在发动机高频振动工况下减少法兰的形变，另一方面可以避免锐边在装配过程中割伤排气密封垫或者周边线束。从安装边界来看，法兰上端安装孔相对于中心通流孔的水平偏移量为29.321mm，这个偏移量是根据发动机排气歧管出口的实际安装角度确定的，能够保证落水管安装后顺着发动机舱的预留空间走向，不会与防火墙或者前围板产生碰撞。法兰的密封面采用整体平面加工设计，平面度要求控制在0.05mm以内，表面粗糙度达到Ra1.6，配合金属缠绕垫片使用时，能够在800℃以上的排气高温下保持稳定的密封性能，不会因为热胀冷缩出现密封面翘曲漏气的问题。

　　在设计思路上，该法兰没有采用通用法兰的标准化尺寸，而是完全围绕5.0排量发动机的排气系统布置做定制化设计，首先是通过异形轮廓压缩了无效的结构空间，相比同通径的圆形法兰，整体重量降低了22%左右，对于发动机前置的车型来说，能够一定程度上减少前轴的载荷负担；其次是安装孔位的位置设计充分考虑了售后拆装的便利性，两个安装螺栓的轴线方向预留了足够的扳手操作空间，不需要拆卸周边其他附件就可以完成法兰螺栓的紧固和更换；另外法兰的厚度设计经过了CAE仿真验证，在满足排气系统振动强度要求的前提下，尽可能减小了法兰厚度，减少热传导过程中向周边部件传递的热量，降低周边橡胶管路、塑料件的热老化风险。

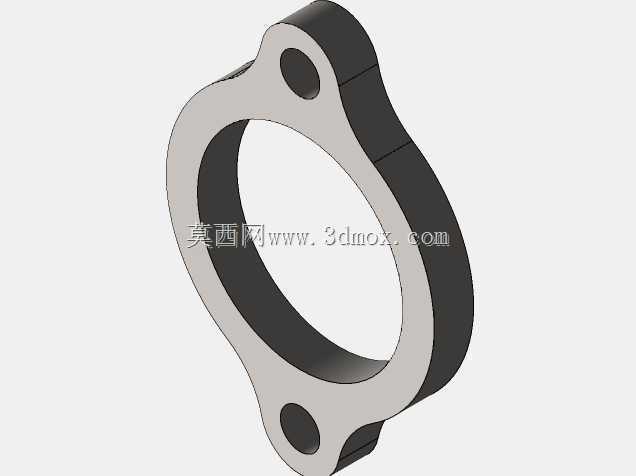

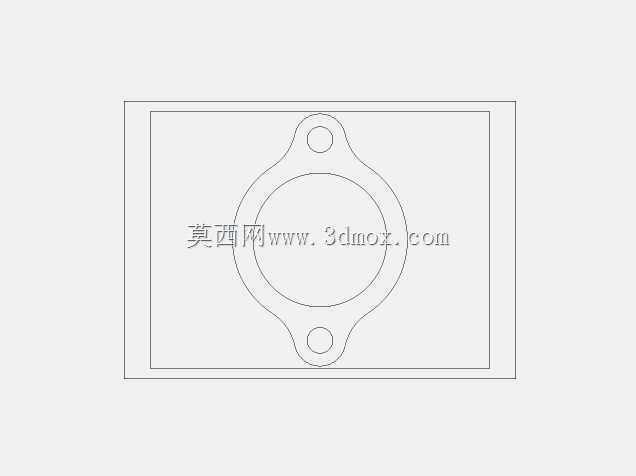

　　从实际应用的角度来说，这类专用排气法兰的建模精度直接影响后续排气系统改装、维修配件开发的适配性，建模过程中需要严格控制各个形位公差，尤其是两个安装孔的相对位置、中心通流孔的同轴度、密封面的平面度这几个核心参数，否则加工出来的配件装车后很容易出现装配干涉或者密封失效的问题。在三维建模过程中，需要先以中心通流孔的圆心作为基准原点，先绘制中心52mm的通流孔轮廓，再根据上下安装孔的相对位置确定两个Φ10孔的中心坐标，之后通过R34的外轮廓圆弧连接上下安装耳，再对各个转角位置做圆角过渡处理，最后拉伸成实体后对密封面做精加工特征的标注，整个建模过程需要完全遵循二维图纸的尺寸要求，不能随意调整轮廓参数，否则会破坏原有的安装适配性。

　　对于汽车排气系统的结构设计人员来说，这类法兰的设计逻辑具备很强的参考价值，即非对称法兰的设计不需要拘泥于标准法兰的形式，而是要围绕实际的布置空间、载荷需求、密封要求做针对性的结构优化，在保证功能可靠性的前提下尽可能实现轻量化和紧凑化设计，同时要兼顾生产加工的工艺性，该法兰的轮廓全部采用圆弧过渡，没有复杂的异形曲面，采用普通的冲压或者激光切割工艺就可以完成毛坯加工，后续只需要对密封面做铣削加工即可，加工成本低，适合批量生产。
