马自达MX-5NB敞篷跑车侧面剪影造型

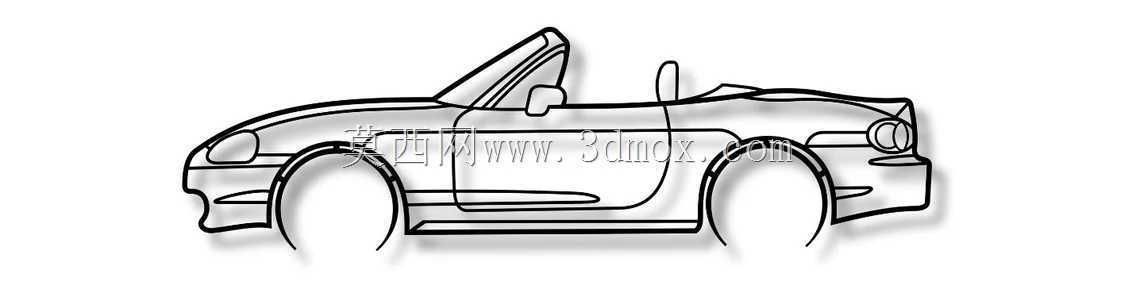

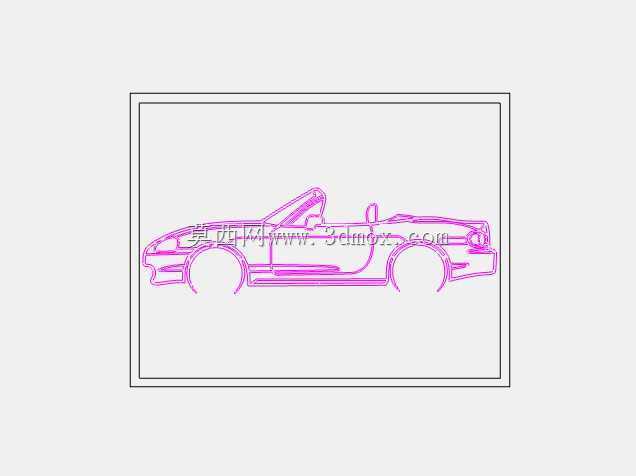

　　该款造型提取自马自达MX-5 NB世代敞篷跑车的正侧视轮廓，整体线条完全还原实车的侧面比例关系，可直接导入光纤激光切割设备、数控雕刻设备完成实体加工，适配金属薄板、亚克力、密度板等多种常见加工基材。从实际应用场景来看，这类精准的车辆侧轮廓造型，常被用于汽车主题文化空间的墙面装饰挂件制作、改装门店的品牌标识裁切、车友会活动的纪念标牌加工，也可作为车模周边产品的蚀刻片基准轮廓，或是车辆主题文创产品的激光打标底稿使用。

　　设计过程中完全遵循实车的侧面比例约束，轮拱的外凸弧度、车门下沿的折线走向、前保险杠的突出量、敞篷A柱的倾斜角度、尾部鸭尾的上翘幅度都和实车侧视投影完全匹配，没有做艺术化的夸张变形，保证识别度的同时严格控制线条的连续性，所有轮廓线均为单段闭合路径，不存在断点、交叉线、重叠线段等会导致激光加工报错的问题，导入CAM软件后无需二次修图即可直接生成刀路。

　　从安装边界来看，该轮廓的整体长宽比严格对应实车的侧视比例，加工时可根据实际使用场景等比例缩放，不会出现比例失真的问题：当缩放至整体长度1.2米时，轮廓最高点距离安装基面的高度约为38厘米，适合室内墙面挂装；当缩放至整体长度20厘米时，整体高度约为6.5厘米，适合作为桌面摆件、钥匙扣等小型文创产品的加工基准。轮廓的所有转角处都做了适配激光加工的圆角过渡处理，避免锐角裁切后出现应力集中导致的基材崩边问题，同时也能消除小型挂件锐角边缘的划伤风险。

　　在结构细节处理上，特意保留了侧后视镜的外凸轮廓、车门把手的位置标识、前后灯组的侧面轮廓、轮毂的圆形基准线，这些细节元素不会增加加工难度，却能大幅提升轮廓的识别度，避免和同类型敞篷跑车的侧影混淆。敞篷升起状态的风挡框架线条、防滚架的凸起轮廓也做了精准还原，准确对应NB世代MX-5的外观特征，和前期NA世代、后期NC世代的MX-5侧影形成明确区分。针对雕刻加工场景，轮廓线条的粗细做了分层处理，外轮廓采用粗线标识，内部细节采用细线标识，雕刻时可直接根据线宽设置下刀深度，无需重新分层绘制。

　　实际加工验证中，该轮廓在1.5毫米厚冷轧钢板上采用光纤激光切割时，切割速度可稳定在每分钟8米，无挂渣、烧边问题；在5毫米厚亚克力板上雕刻时，单次走刀即可形成清晰的轮廓线条，无需重复走刀。轮廓底部预留了两个隐形安装孔位，孔位位于侧裙下沿的线条内部，挂装后不会破坏整体轮廓的视觉完整性，安装孔的间距可随整体缩放等比例调整，适配不同尺寸的安装需求。对于需要做背光效果的装饰场景，轮廓线条预留了均匀的内缩偏移量，可直接生成灯带安装的限位槽路径，无需二次偏移绘制。
