交流稳压器用齿轮箱端盖结构设计

　　在交流稳压类输配电配套设备的传动结构中，这类集成式齿轮箱端盖承担着腔体密封、传动部件定位、外部接口衔接的多重作用，区别于常规单一功能的轴承端盖，该零件采用一体压铸成型的结构思路，将齿轮传动腔封盖、外接管路接口、安装定位法兰三个功能模块整合在单一坯件上，减少了装配环节的密封接缝数量，从结构根源上降低了稳压设备长期运行过程中，因多零件拼接缝隙带来的防尘、防潮失效风险。从实际安装边界来看，零件底部的法兰边采用异形轮廓设计，三个带安装沉孔的凸耳分别对应齿轮箱本体上的预装螺柱位置，沉孔深度经过匹配计算，装配后紧固螺栓的头部完全没入沉孔平面以下，不会在端盖外侧形成凸起干涉，法兰边与箱体贴合的面预留了0.15mm的密封胶槽余量，

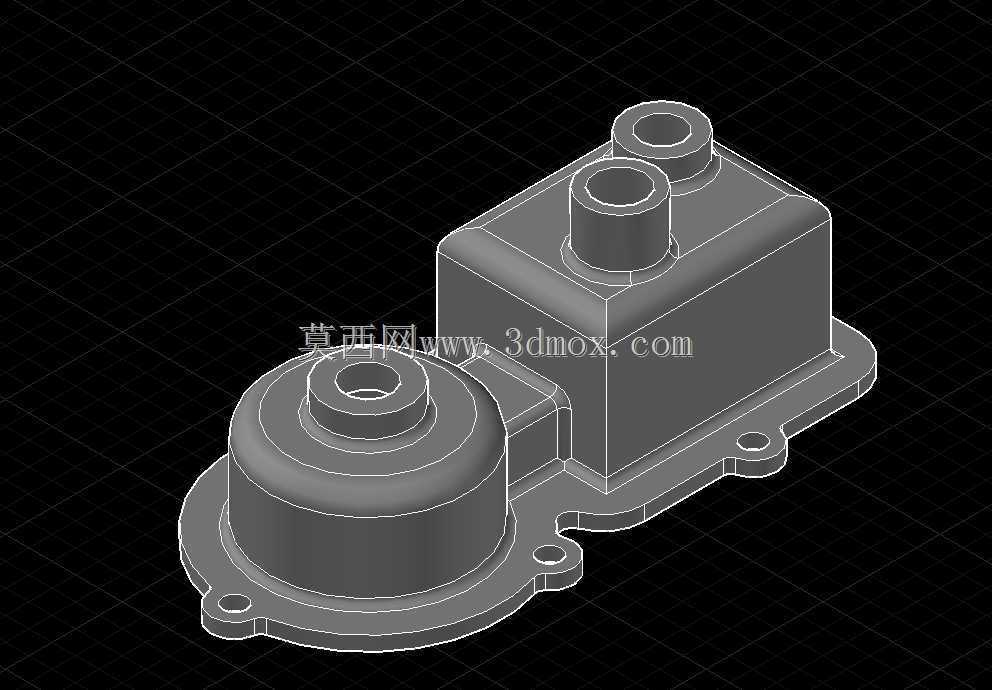

　　现场装配时配合耐温密封垫使用，可实现IP54级别的腔体防护能力，完全适配车间配电、户外临时稳压供电等多尘、存在凝露风险的应用场景。零件主体分为两个连通的腔体区域，左侧直径更大的圆形腔对应齿轮组的一级减速传动空间，腔体内壁预留了轴承外圈的定位台阶，台阶的同轴度公差控制在0.02mm以内，可直接承载深沟球轴承的外圈定位，无需额外加装轴承座零件，大幅压缩了齿轮箱的整体轴向尺寸；右侧的方形腔体为二级传动与输出轴的容纳空间，顶部凸起的两个同轴圆柱接口为输出轴的穿装通道，接口内壁加工有密封槽，可加装骨架油封实现输出轴转动状态下的动密封，避免腔体内的润滑脂渗漏，同时阻挡外部粉尘进入传动副啮合区域。设计过程中针对壁厚做了均匀化处理，

　　所有腔体的壁厚保持在2.5-3mm区间，相邻壁厚差不超过1mm，避免压铸成型过程中因冷却速率不均产生缩孔、翘曲缺陷，法兰边与腔体衔接的位置全部采用R2-R3的圆角过渡，既减少了应力集中风险，也能优化压铸过程中的金属液流动路径，降低成型不良率。两个顶部圆柱接口的中心距、接口外径尺寸严格匹配外接操作机构的安装尺寸，接口端面的平面度公差控制在0.03mm，保证外接部件装配后无偏斜，传动过程中不会出现额外的径向载荷。从实际使用场景出发，这类端盖装配完成后，不需要额外做外部防护结构，自身的结构强度即可承受传动过程中齿轮啮合带来的振动载荷，异形法兰的轮廓完全避让开箱体上的散热筋、接线端子等周边部件，装配时不需要调整周边零件位置，

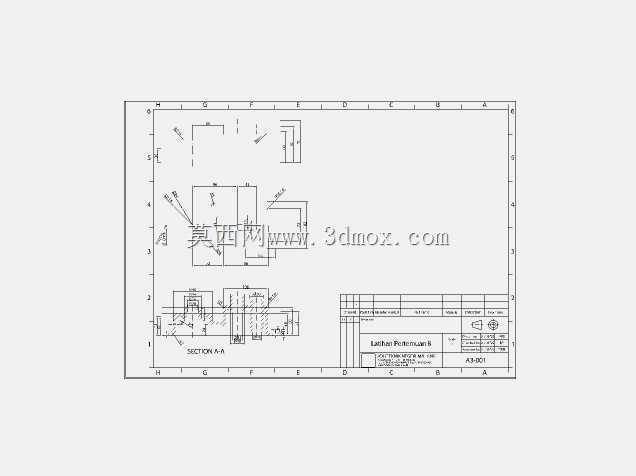

　　可直接完成对位安装。针对长期运行的温升需求，零件外侧的方形腔体与圆形腔体外壁没有做多余的装饰性结构，平整的外壁可自然形成散热面，将齿轮传动过程中产生的热量及时传导到外部空气中，避免腔体内润滑脂因长期高温出现性能衰减。在三维建模过程中，所有安装孔位、定位台阶、密封槽的尺寸都做了参数化关联，调整适配不同功率等级的稳压器齿轮箱时，只需要修改对应参数即可快速生成衍生型号的模型，不需要重新绘制整体结构，大幅提升了同系列产品的设计迭代效率。需要注意的是，这类端盖的安装沉孔位置度公差需要严格控制，若三个安装孔的位置偏差超过0.1mm，装配时会出现法兰边与箱体贴合不严的问题，直接影响密封效果，建模时已将三个安装孔的位置与箱体侧的螺柱孔位做了同轴度匹配校验，可直接导出工程图用于生产加工。
