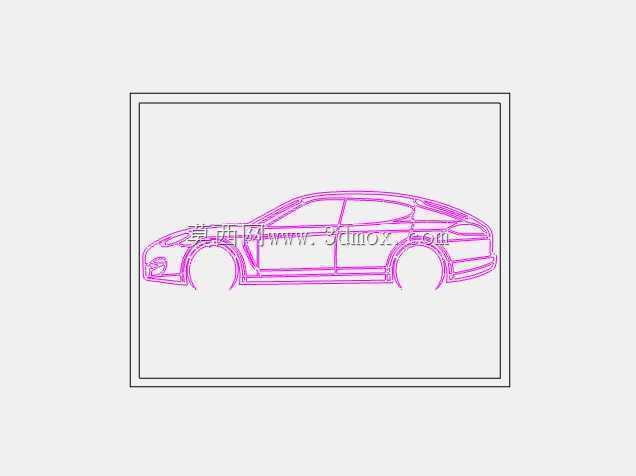

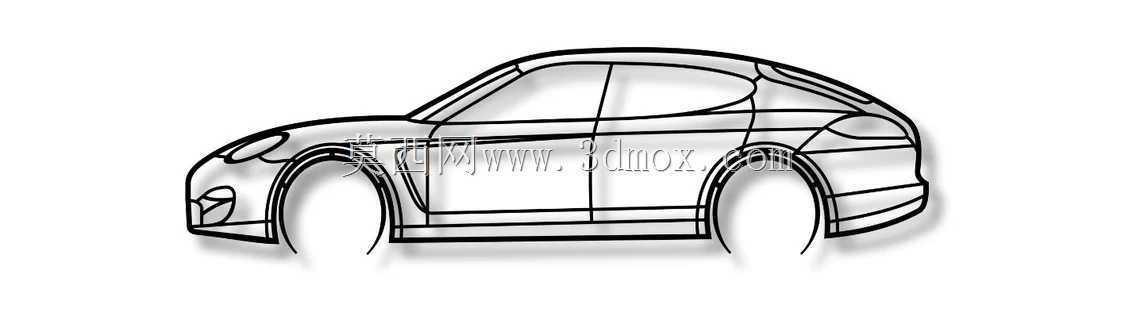

保时捷Panamera激光雕刻剪影轮廓设计

　　做激光加工和墙面装饰构件的同行应该都接触过这类车型轮廓剪影的加工需求，尤其是豪华轿跑这类辨识度高的车型，不管是做车库墙面的金属装饰挂饰、文创店的亚克力雕刻摆件，还是车友会活动的定制纪念牌，这类轮廓件的需求一直不少。这次做的Panamera剪影轮廓，最开始是帮做汽车主题软装的朋友优化的，之前他用网上找的位图转的矢量，刻出来要么轮拱线条走形，要么车窗比例不对，挂在墙上懂车的人一眼就能看出违和感。

　　设计的时候最先卡的是实车的侧面比例，Panamera作为掀背轿跑，最核心的识别点就是从A柱顺滑溜到车尾的顶线，还有前后轮拱的外凸曲率，以及前门下方那条特征腰线的位置，不能把线条做僵，也不能为了雕刻方便把小的特征圆角全删掉——比如前翼子板处的侧转向灯凹槽轮廓、车门把手的凸起位置、后翼子板衔接尾灯的小折角，这些细节留着，刻出来的成品才不会和普通三厢车剪影混掉。做轮廓线的时候特意把所有线条的宽度统一调整到适配光纤激光切割的最小合理值，要是做1.2mm厚度的不锈钢薄板切割，线宽留0.8mm就不会出现烧边挂渣的问题，要是做5mm厚度的亚克力雕刻，线宽放到1.5mm，走刀的时候不会因为材料厚度导致边缘崩口。

　　实际加工的时候要注意安装边界的预留，要是做墙面挂饰，轮廓最外侧的四个点位——前保险杠最前端、车顶最高点、后保险杠最后端、侧裙最低点，这四个位置要提前留好隐形挂孔的位置，挂孔不能打在轮廓线的视觉重点上，比如不能打在车门或者车窗的区域，要藏在前保险杠下方、后保险杠下方这些不破坏整体视觉的位置，挂孔直径做3mm刚好适配常规的自攻螺丝或者无痕钉。如果是做桌面摆件的话，底部的侧裙轮廓线要特意做平直段的微调，不能完全照搬实车的侧裙弧度，不然切出来的摆件放桌面上会晃，微调的时候只改侧裙最下方1mm高度范围内的线条，从正面看完全看不出改动，但是摆放的稳定性会好很多。

　　这类轮廓件的应用场景其实比想象的广，除了常规的墙面装饰和摆件，还能用来做车友会的车标副牌、汽车美容店的背景墙装饰元素、甚至是定制钥匙扣的基础轮廓。做不同用途的时候尺寸缩放要注意线条的等比例，不能单独拉伸高度或者宽度，不然整个车的姿态就变了——Panamera本身是低趴的运动姿态，要是把高度拉得太高，就会变成SUV的观感，完全失去车型本身的辨识度。另外做雕刻路径的时候，要把所有的封闭轮廓都做路径优化，避免重复走刀，尤其是车窗部分的内轮廓，走刀顺序要先内后外，先刻车窗的封闭线，再刻外轮廓，这样材料在切割过程中不会因为提前脱离料台导致走位偏斜。

　　之前帮客户做过一批1.2米长的冷轧板剪影，用来做汽车主题餐厅的墙面装饰，当时就发现如果外轮廓的尖角处不做0.5mm的圆角过渡，激光切割完的尖角特别锋利，安装的时候很容易划伤手，所以这次的轮廓在所有外凸的尖角位置，比如前保险杠的下沿尖角、尾翼的末端尖角，都做了极小的圆角处理，完全不影响视觉效果，但是安装和搬运的时候安全性提升很多。还有做木质材料雕刻的时候，比如密度板或者实木切割，轮廓线的转角处要把走刀速度降下来，不然容易出现焦边，这个轮廓的所有转角曲率都做了顺滑处理，没有小于10度的锐角，就算是用普通的CO2雕刻机做木材加工，也能跑出很顺滑的边缘，不需要后期太多的打磨处理。

　　从建模的角度来说，这类剪影轮廓看起来简单，但是要做到还原车型辨识度，需要反复对照实车的侧面正投影图调整线条，不能只靠描图，要理解车型的设计特征——比如Panamera的前轮中心到前门缝的距离、后门的长度比例、后挡风玻璃的倾斜角度，这些比例关系错一点，整个车的感觉就不对。之前见过不少同类型的剪影，把后挡风玻璃做的太陡，结果看起来就像普通的帕拉梅拉行政版，失去了溜背的运动感，这次调整的时候特意把后顶线的弧度做了三次微调，确保从侧面看，顶线的最低点刚好和后轮拱的最高点在视觉上形成呼应，符合实车的设计比例。
