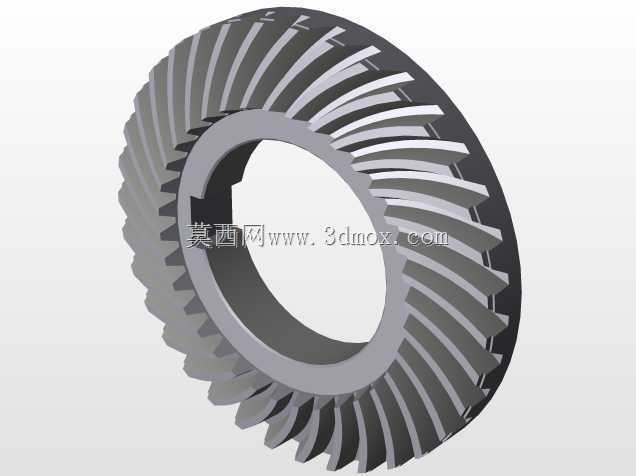

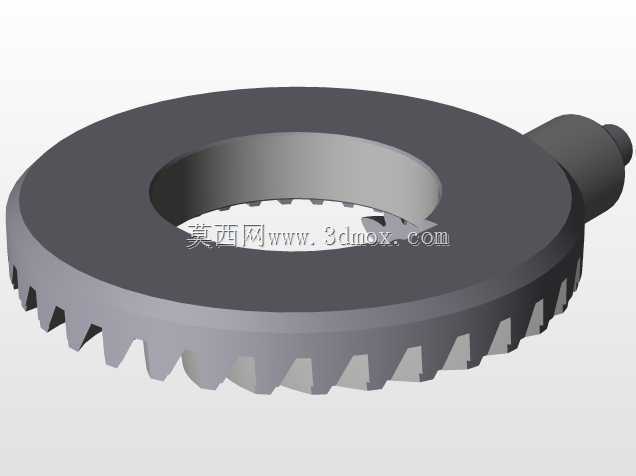

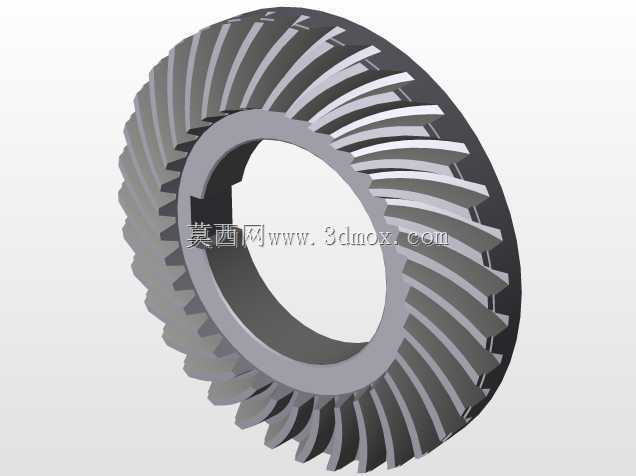

Konick环形传动齿轮三维结构设计

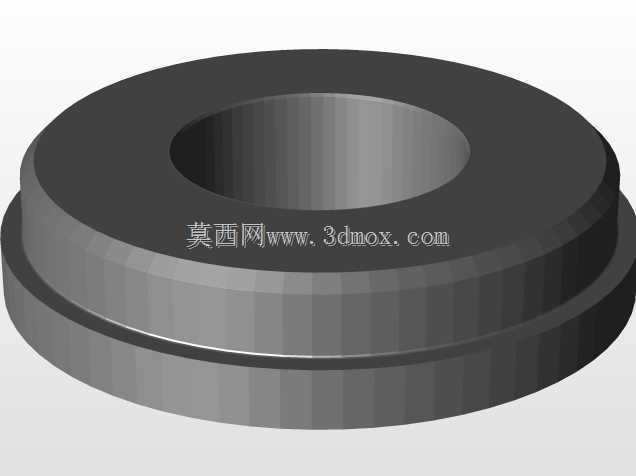

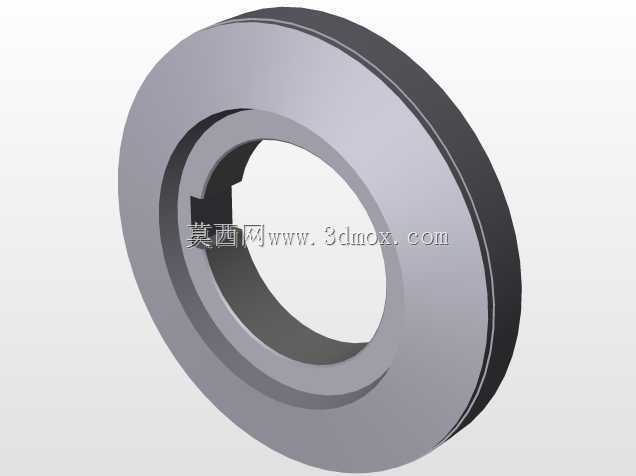

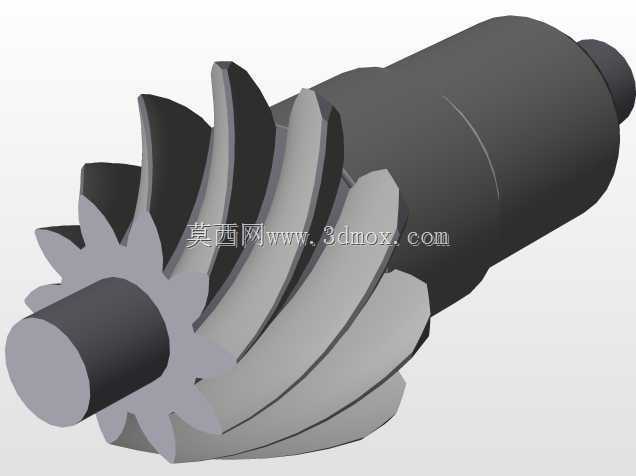

　　在交流稳压设备的调压传动链路里，这类Konick结构的环形齿轮承担着精准调位、动力传递的核心作用，区别于常规直齿圆柱齿轮的传动特性，该环形齿轮采用同轴嵌套的安装形式，内孔作为定位基准直接与调压转轴配合，外圈的啮合齿面与驱动小齿轮形成稳定啮合副，在稳压设备的电压调节过程中，通过固定传动比的旋转运动，带动调压碳刷或触点组件沿绕组表面平稳移动，实现输出电压的动态调整，避免调压过程中出现卡顿、跳变的问题，保障稳压输出的精度。从结构设计逻辑来看，该齿轮采用双层台阶式环形结构，上层较宽的环体为主体承载结构，齿面加工在环体外缘，下层较窄的凸台作为轴向定位结构，安装时可嵌入安装座的限位槽内，无需额外加装轴向挡圈即可限制齿轮的轴向窜动，

　　简化了装配工序，同时减少了装配累积误差对传动精度的影响。齿形设计上匹配Konick齿轮的啮合特性，齿向修形量经过适配调整，在小中心距的传动场景下，可有效降低啮合冲击，即使在稳压设备频繁调压的往复运动工况下，也能保持较低的运行噪音与较长的使用寿命。尺寸边界方面，该齿轮的内孔直径根据适配的调压转轴直径设计，配合公差选用H7/g6的间隙配合，既保证转轴与齿轮的同轴度，又便于装配时的顺利压装，不会出现过盈装配导致的内孔变形、齿圈径向跳动超标的问题；齿轮的总厚度根据安装腔的轴向空间设定，下层定位凸台的厚度与安装座限位槽的深度匹配，装配后齿轮端面与安装座表面保留0.1-0.2mm的间隙，避免转动过程中出现端面摩擦；

　　外圆齿顶圆直径根据传动比要求计算确定，与配对小齿轮的中心距严格控制在公差范围内，保证齿侧间隙处于合理区间，既不会因间隙过大出现传动回差，影响调压精度，也不会因间隙过小出现卡齿、运转阻力过大的问题。在实际应用场景中，这类环形齿轮不仅可用于交流稳压器的调压传动机构，在小型回转工作台、自动化设备的分度转位机构、阀门的电动驱动机构里也有广泛适配性，只要是需要同轴回转传动、安装空间轴向尺寸受限的场景，该结构的齿轮都能发挥结构紧凑、定位可靠、传动平稳的优势。建模过程中，首先以环形基体的端面为草图基准，绘制内孔与外圆的截面轮廓，通过拉伸命令生成主体环体结构，再绘制下层定位凸台的截面轮廓，拉伸凸台至设计高度，之后根据Konick齿轮的齿形参数，

　　通过参数化建模生成齿槽特征，阵列后完成齿面的切削成型，最后对齿面棱边、台阶过渡处做0.2mm的倒角处理，去除加工毛刺的同时，避免装配过程中锐边划伤操作人员或配合零件。需要注意的是，这类环形齿轮的壁厚设计经过强度校核，在承受额定传动扭矩的情况下，不会出现环体变形、齿根断裂的问题，齿根处的过渡圆角按照标准设定，有效降低应力集中系数，提升齿轮的疲劳强度。安装调试时，需先清理安装座限位槽内的杂物，将齿轮的定位凸台对准限位槽平稳放入，再穿入调压转轴，锁紧转轴的固定螺钉后，手动转动齿轮检查运转灵活性，确认无卡滞、无异常摩擦后，再装配配对的驱动小齿轮，调整两齿轮的啮合接触斑点，保证接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，确保传动过程中载荷均匀分布在齿面上，避免局部偏载导致的齿面过早磨损。
