交流稳压设备配套传动齿轮结构设计

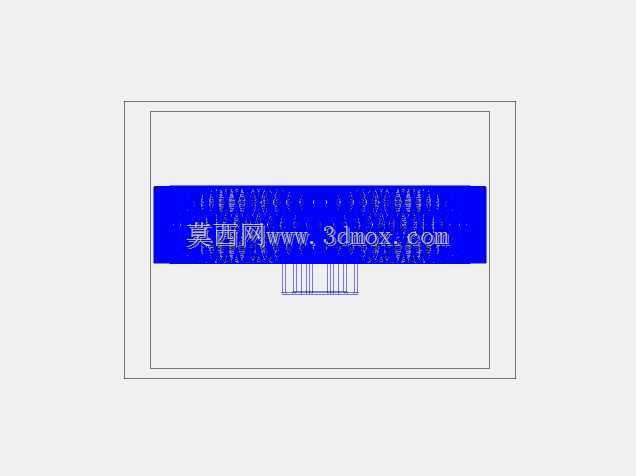

　　但要保证齿形的加工精度，避免啮合时出现卡滞导致调压动作卡顿，进而造成输出电压波动。齿廓采用标准渐开线齿形，压力角选用常规20度，保证和配套的小齿轮啮合时重合度处于合理区间，既不会因为重合度过小造成传动冲击，也不会因为重合度过大增加不必要的加工难度。齿轮的轮毂部分做了等厚设计，没有额外的减重孔，一方面是因为这类小尺寸齿轮本身重量极低，减重没有实际意义，另一方面实心轮毂可以提升和轴配合的抱紧力，避免长期启停动作出现轮毂开裂的问题。从安装适配性来看，齿轮的端面和相邻的支架挡板之间预留了0.2到0.3毫米的轴向间隙，既不会因为间隙过大造成传动时的轴向窜动，也不会因为间隙过小出现热胀卡滞的问题，毕竟稳压设备运行时内部线圈会产生一定温升，在交流稳压类电力配套设备的传动链路里，这类齿轮承担着调压触头位移驱动、档位切换力矩传递的核心作用，和普通通用传动齿轮不同，它的设计需要匹配稳压设备内部低速、小载荷但传动精度要求较高的工况，不能直接套用通用减速箱的齿轮参数。从实际装配场景来看，这类齿轮多安装在稳压设备的调压机构腔体内，周边紧邻调压线圈、行程开关与触头支架，因此齿顶圆直径、轮毂厚度都有严格的安装边界限制，齿宽不能过宽否则会干涉触头的滑动行程，轮毂的轴孔尺寸需要匹配设备内的微型驱动轴径，键槽的位置也要对应轴上的定位平面，避免装配后出现周向窜动影响调压精度。设计这类齿轮时，首先要考虑的是稳压设备长期静置、偶尔动作的运行特性，齿面不需要过高的接触疲劳强度，

　　金属部件会有小幅的热膨胀量。齿部的倒角处理也做了针对性调整，齿端倒角角度取45度，倒角尺寸控制在0.5毫米，既可以方便装配时的啮合导入，也不会因为倒角过大减小有效啮合齿宽。在实际应用中，这类齿轮的传动比匹配是和稳压设备的调压行程直接对应的，齿轮转动的总角度需要刚好覆盖调压触头从最低电压到最高电压的全行程，因此在建模时需要严格控制齿数，保证转动一圈对应的触头位移量符合设计要求，不能出现超程碰坏线圈或者行程不足达不到调压范围的问题。和普通动力传动齿轮不同，这类齿轮的转速极低，多数时候每分钟转速不超过10转，因此不需要做动平衡处理，但是对齿圈的径向跳动公差有较高要求，径向跳动量需要控制在0.05毫米以内，否则会造成传动时的力矩波动，

　　导致触头移动速度不均匀，影响调压的平顺性。齿轮的材料一般选用易切削的优质碳素结构钢，不需要做渗碳淬火等硬化工序，因为载荷极小，软齿面完全可以满足全生命周期的使用需求，同时软齿面在装配时如果有轻微的位置偏差，可以通过初期的跑合自动适配，降低装配调试的难度。建模过程中，齿根的过渡圆角做了加大处理，避免应力集中，虽然载荷不大，但长期的启停冲击下，过小的齿根圆角容易出现疲劳裂纹，加大圆角后可以大幅提升齿轮的使用寿命，不需要额外增加材料成本。轴孔的公差选用H7级的间隙配合，既可以方便装配时顺利压入轴径，也不会因为间隙过大造成传动回差，回差过大会导致调压档位的定位不准，造成输出电压的偏差超出允许范围。齿轮的端面没有做多余的凸台或者凹槽，

　　保持平面度在0.03毫米以内，方便和轴上的定位挡圈贴合，保证轴向定位的可靠性。在整个稳压设备的传动链路里，这个齿轮属于中间传动级，上联驱动电机的输出小齿轮，下接带动触头移动的齿条或者扇形齿轮，因此它的中心距尺寸是整个传动链的定位基准，建模时需要严格控制中心距的公差，保证和上下游传动件的啮合侧隙处于合理范围，侧隙过大会造成调压动作的回差，侧隙过小会导致传动卡滞、磨损加快。实际选型替换时，除了齿数、模数、齿宽这些基础参数，还要重点核对轮毂的安装尺寸、键槽的位置和尺寸，以及齿顶圆的直径，避免替换后出现干涉或者啮合不良的问题。这类齿轮虽然结构简单，但是作为稳压设备调压机构的核心传动部件，任何尺寸偏差都可能导致整个设备的调压功能失效，因此在三维建模时需要把所有装配关联的尺寸都做全约束，避免参数化设计时出现尺寸漂移，生成的工程图也要把所有形位公差标注清晰，给后续的加工和装配提供准确的依据。
