垂直轴传动用十字万向联轴器结构设计

　　在各类需要变角度传递扭矩的机械传动场景中，万向联轴器是解决两轴存在空间夹角、无法实现同轴直连传动的核心部件，尤其适用于两轴呈垂直布置的传动链路中，能够补偿安装过程中产生的轴向、径向与角向偏差，避免轴系因安装对中误差产生额外的附加载荷，延长轴承、轴类零件的整体使用寿命。这类联轴器常应用在机床进给传动链、工业机器人关节传动、输送设备转角动力传递、小型工程机械的动力输出端等场景，在两轴轴线存在相对角位移的工况下，依然可以稳定传递旋转扭矩，不会出现传动卡滞或扭矩传递中断的问题。从结构设计逻辑来看，这款万向联轴器采用十字轴式核心传动结构，两端的叉形接头分别与主动轴、从动轴配合连接，中间的十字传动块作为扭矩传递的核心载体，

　　四个轴颈分别嵌入两端叉头的配合孔内，工作时十字轴可在叉头孔内做相对转动，以此适应两轴之间的角度变化，当主动轴做整周旋转时，从动轴可以同步跟随旋转，即使两轴处于垂直相交的布置状态，也能实现连续的扭矩传递。设计过程中需要重点关注叉头与十字轴的配合间隙，间隙过大会导致传动回程误差增大，影响传动精度，间隙过小则会造成转动卡涩，加剧配合面的磨损，因此配合公差一般选用小间隙配合，既保证转动灵活性，又能将传动回程误差控制在合理范围内。外形尺寸与安装边界方面，这款联轴器的径向轮廓以十字轴中心为对称点，两端轴孔的同轴度在设计时需要严格控制，轴孔可根据实际安装需求设计为键槽连接、紧定螺钉锁紧或者胀套连接的形式，

　　安装时需要保证两轴的夹角在联轴器允许的最大摆角范围内，避免超出角度极限造成结构干涉或零件损坏。叉形接头的截面尺寸需要根据传递的额定扭矩进行强度校核，尤其是叉头根部与轴孔衔接的位置，是应力集中的高发区域，设计时需要做合理的圆角过渡，降低应力集中系数，避免在冲击载荷下出现断裂失效。十字轴的轴颈需要做表面硬化处理，提升表面耐磨性能，因为工作过程中轴颈与叉头孔之间存在持续的相对滑动摩擦，表面硬度不足会快速出现磨损，导致配合间隙增大，传动精度下降。在实际选型应用时，需要先核算传动链路的最大传递扭矩、最高工作转速以及两轴之间的最大工作夹角，确保所选联轴器的额定参数覆盖实际工况的极值，避免出现过载失效。同时安装过程中要保证两端轴的轴向定位可靠，

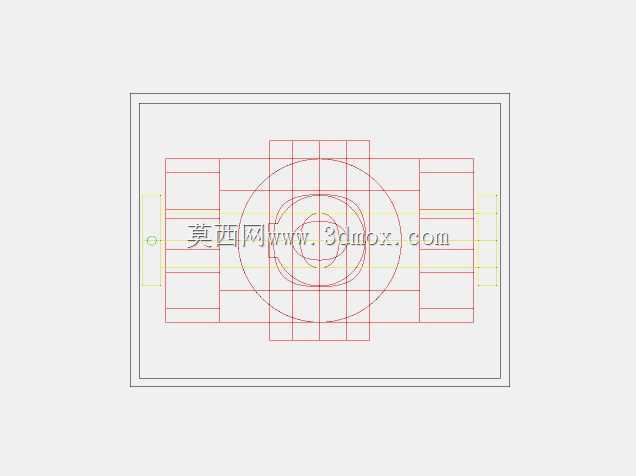

　　避免工作过程中出现轴向窜动，导致联轴器脱出或异常磨损。不同于刚性联轴器只能传递同轴扭矩的特性，这类万向联轴器可以在一定角度范围内自适应轴系的位置偏差，对于安装空间受限、无法实现严格对中的垂直轴传动场景，能够大幅降低安装调试的难度，同时在设备运行过程中，可以吸收部分振动冲击，提升整个传动系统的运行平稳性。在三维建模过程中，需要重点保证十字轴与两端叉头的装配约束关系准确，模拟实际转动过程中不存在结构干涉，各配合面的尺寸公差标注清晰，为后续的加工制造提供准确的图纸依据。从结构细节来看，两端的连接轴孔深度需要匹配对应轴的插入长度，保证轴端锁紧后有足够的接触面积，避免扭矩传递过程中出现打滑。叉头的开口宽度需要与十字轴的轴向尺寸匹配，保证十字轴装入后有合适的轴向窜动间隙，补偿工作过程中温度变化带来的尺寸热胀冷缩。
