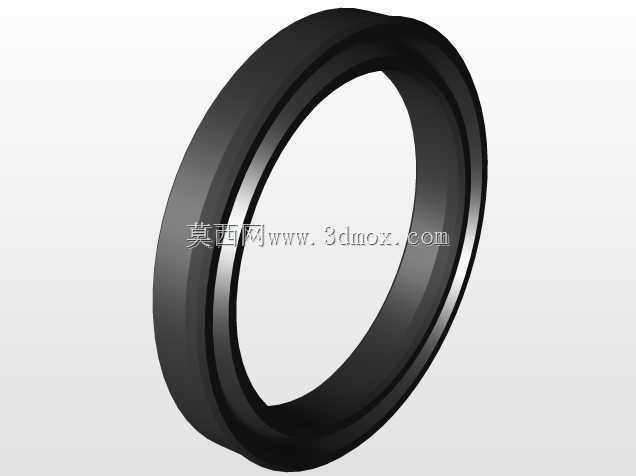

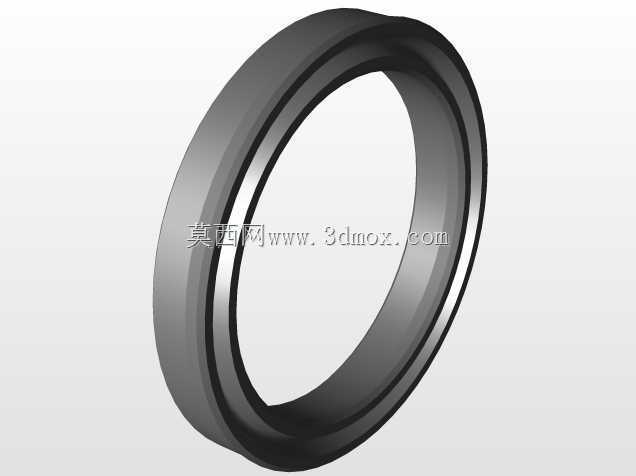

坂上SKY-27-1液压活塞杆密封填料结构

　　在液压系统的执行元件设计中，活塞与活塞杆处的动密封是决定系统容积效率、运行寿命与泄漏控制水平的核心部件，本次呈现的密封填料结构，针对中高压往复运动工况做了针对性的型线优化，适配常规矿物液压油、水乙二醇等多种常用液压介质，可广泛用于工程机械液压缸、注塑机锁模油缸、机床液压滑台、冶金设备压下油缸等往复直线运动的密封场景。从结构设计逻辑来看，该密封采用双唇口复合截面构型，外侧主唇口朝向压力容腔方向，在系统升压时可借助介质压力推动唇口进一步贴紧活塞杆表面，实现压力自紧密封效果，避免高压工况下密封唇口被压力推开导致的内泄漏；内侧副唇口朝向外侧，主要作用是阻挡外界粉尘、金属碎屑、水汽等污染物侵入液压系统内部，同时刮除活塞杆回程时带出的残留油膜，

　　减少外泄漏风险。密封本体采用带内置弹性支撑的复合结构，唇口部分采用低摩擦耐磨损的弹性体材料，根部嵌入刚性支撑环，避免密封在高压往复运动中出现根部啃噬、挤入间隙的失效问题，相比传统O型圈加挡圈的密封组合，该结构的往复运动阻力更小，低速运行时不易出现爬行现象，允许的活塞杆线速度更高，使用寿命可提升3倍以上。从安装边界来看，该密封为开式沟槽安装结构，不需要拆分活塞杆端的连接部件即可完成更换，适配的安装沟槽为标准矩形槽，槽宽、槽深公差符合液压气动密封件的通用安装规范，密封的径向压缩量经过精准核算，既保证足够的初始接触比压实现低压下的密封效果，又不会因为压缩量过大导致唇口磨损过快、摩擦温升过高。在实际选型应用中，该密封可单独作为主密封使用，

　　也可与导向环、防尘圈、缓冲密封组成多级密封系统，在21MPa以下的连续工作压力、120℃以下的介质温度工况下稳定运行，适配的活塞杆表面粗糙度要求控制在Ra0.2~0.4μm，表面硬度不低于HRC45，可有效降低唇口的磨粒磨损概率。建模过程中重点还原了密封唇口的接触角度、根部的圆角过渡、支撑环的嵌入深度等关键细节，所有截面尺寸均按照实际产品的测绘参数构建，可直接用于液压缸的虚拟装配、干涉检查、密封沟槽的匹配验证，也可作为密封系统选型时的结构参考，帮助设计人员快速完成密封槽的尺寸校核，避免因沟槽尺寸设计不当导致的密封早期失效。需要注意的是，该类密封安装时需避免唇口被活塞杆端的螺纹、锐边划伤，安装前需在唇口涂抹少量清洁液压油，

　　安装过程中使用专用导套引导，禁止使用尖锐工具直接撬压密封唇口，否则会导致唇口出现隐性损伤，在系统升压后出现泄漏问题。在液压系统的故障统计中，超过40%的故障与密封失效相关，而密封失效的诱因中，除了密封本身的材料问题，更多是沟槽尺寸设计不合理、安装过程损伤、工况参数超出密封允许范围导致的，精准的三维模型可以在设计阶段就完成密封与安装结构的匹配验证，减少后期样机测试阶段的密封故障排查成本，缩短液压元件的开发周期。
