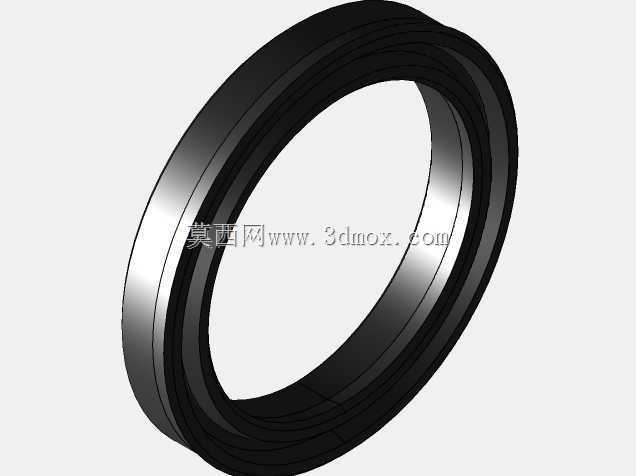

SAKAGAMI SKY-30活塞杆液压密封填料结构

　　在液压系统的动密封场景中，活塞杆与活塞部位的密封填料是决定系统保压能力、元件使用寿命的核心部件，这类密封件长期处于往复摩擦、压力交变、介质浸泡的复杂工况下，其结构设计的合理性直接影响整套液压执行机构的运行稳定性。本次呈现的SAKAGAMI SKY系列密封填料，针对中高压液压工况下的活塞与杆动密封需求设计，可适配工程机械液压油缸、工业液压站执行缸、机床液压进给机构等多种场景的动密封需求，解决常规密封件在高频往复运动中易出现的磨损过快、唇边变形、介质泄漏等常见工程问题。

　　从结构设计逻辑来看，该密封采用双唇口复合截面构型，外侧唇边与缸体内壁或导向套内壁贴合，内侧唇边与活塞杆或活塞轴表面形成过盈配合，两道唇边之间预留的微量容油空间可在往复运动过程中形成稳定的动压油膜，既降低运动过程中的摩擦阻力，减少密封件与金属配合面的磨损速率，又能通过油膜的表面张力阻断液压油的泄漏路径。密封本体采用分层复合结构，主体承压层选用硬度适中的耐油橡胶材质，保证在-30℃到120℃的常规液压工况温度区间内保持足够的弹性与形变恢复能力，避免长期受压后出现永久塑性变形；外侧设置的刚性支撑环采用金属冲压成型结构，安装时可嵌入密封槽的定位台阶内，限制密封件在高压侧压力推动下出现轴向窜动，防止密封件被压力挤入配合间隙造成剪切损坏。

　　从安装边界与尺寸适配角度，该密封件的截面尺寸严格遵循液压密封的标准槽型设计规范，径向截面厚度适配常规液压油缸的密封槽深度公差，安装时无需对现有缸体、活塞、导向套的密封槽进行二次加工，可直接替换同规格的老旧密封件。轴向宽度设计预留了12%到18%的预压缩量，安装到位后密封端面与密封槽侧壁紧密贴合，可阻断轴向的泄漏通道，同时避免预压缩量过大造成的装配阻力过高、运动摩擦力矩超标问题。密封的内径尺寸公差控制在h7精度区间，与活塞杆表面的配合间隙保持在0.1mm到0.3mm之间，既保证运动过程中不会出现金属件直接刮擦密封唇边的问题，又不会因间隙过大导致密封件在高压下被挤入间隙造成破损。

　　在实际工况应用中，这类密封件可承受最高32MPa的连续工作压力，短时间压力峰值耐受能力可达40MPa，适配最高1m/s的往复运动线速度，可覆盖绝大多数工业液压、工程机械液压的工况参数范围。相较于传统的O型圈加挡圈的密封组合，该专用密封填料的唇边结构经过流体力学优化，在低压工况下即可依靠自身弹性实现可靠密封，不会出现低压启动阶段的泄漏问题；高压工况下，液压介质压力会均匀作用在密封的承压斜面上，推动唇边进一步贴紧配合金属面，压力越高密封贴合比压越大，实现自紧式密封效果，无需额外的压紧结构即可保证全压力区间的密封可靠性。

　　建模过程中，对密封的唇边倒角、支撑环的圆角过渡、不同材质层的结合面都做了精确的特征还原，可直接用于液压油缸的虚拟装配仿真、密封件的选型干涉检查、装配工艺模拟等场景。模型的截面轮廓完全按照实物的测绘尺寸构建，可直接导出用于密封槽的匹配设计校核，帮助结构设计人员在油缸设计阶段快速完成密封件的选型匹配，避免因密封槽尺寸设计不合理导致的后期装配泄漏、密封件过早损坏等问题。在液压设备的维护检修场景中，该三维模型也可用于维修人员的装配培训，直观展示密封件的安装方向、唇边朝向、定位方式，减少因安装错误导致的密封件早期失效问题。
