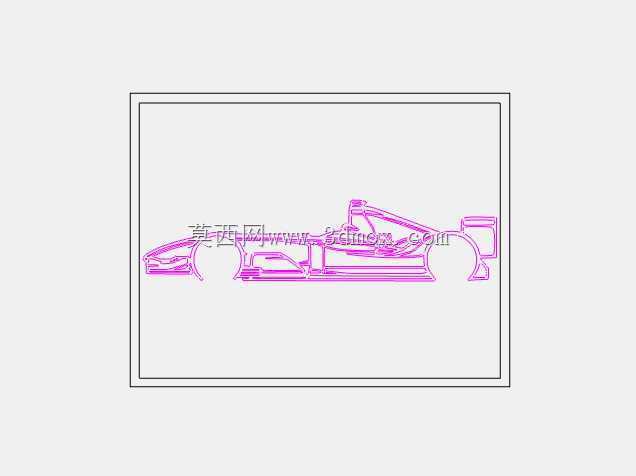

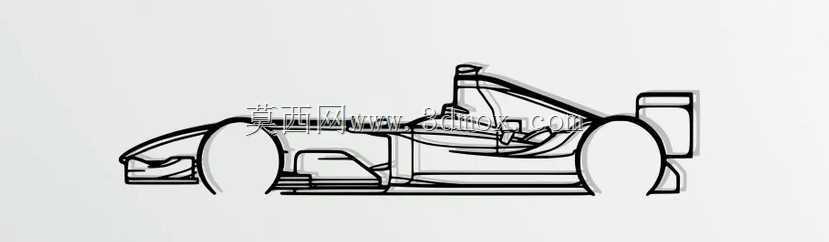

F1赛车V2剪影激光雕刻矢量造型

　　这套F1赛车V2剪影造型，核心服务于光纤激光切割、数控雕刻类加工场景，可直接导入对应加工设备生成刀路，适配金属薄板、亚克力、密度板、皮革等多种平面材质的加工需求，常见应用在赛车主题文创摆件制作、赛事周边标识加工、主题场馆装饰构件下料、个性化车贴模板生产等场景，也可作为三维建模前期的轮廓参考底图，辅助设计师快速锁定赛车侧视比例关系，减少前期轮廓勾勒的重复工作量。从设计思路来看，整个剪影严格遵循当代F1赛车的侧视比例逻辑，没有做过度的艺术化变形，前翼的多层扰流结构轮廓、鼻锥的抬升角度、驾驶舱的Halo保护装置轮廓、侧箱的气流通道边界、尾翼的主副翼片层次、后轮的宽胎外廓都做了精准的线条提炼，每一段轮廓线都对应实车的结构分界点，

　　不会出现为了视觉简化丢失核心识别特征的问题，加工完成后的成品哪怕只看侧影，也能快速对应到F1赛车的品类属性，不会和普通开轮式赛车、场地卡丁车的轮廓混淆。在轮廓细节处理上，设计师特意将所有转角做了适配激光加工的圆弧过渡处理，没有保留小于0.3mm的锐角转角，避免激光加工时出现过烧、尖角熔蚀的问题，同时所有线条都是连续闭合路径，不存在断笔、重复线段的情况，导入加工软件后不需要二次修补路径，可以直接设置切割参数生成加工代码，大幅减少前期工艺处理的时间成本。从安装边界与尺寸适配角度来说，整个剪影的长宽比例严格匹配实车的侧视宽高比，横向长度与纵向高度的比例约为3.2:1，使用者可以根据实际加工需求等比例缩放尺寸，不会出现比例失真的问题：

　　如果用于制作桌面装饰摆件，可将整体长度缩放至150-200mm区间，搭配3-5mm厚度的板材加工，成品可以直接放置在平面上不需要额外支撑；如果用于制作墙面装饰标识，可将长度缩放至800-1200mm区间，加工时预留2-3个直径3mm的安装孔位，孔位设置在前翼下方、侧箱底部、尾翼下方三个受力均匀的位置，安装时可以使用自攻螺丝或者免钉胶固定，不会出现重心偏移下垂的问题；如果用于制作镂空模板，可将尺寸缩放至适配对应加工幅面的大小，线条间距预留至少1.5mm的宽度，避免雕刻时出现材料断裂的问题。在功能特性上，这套剪影造型同时兼容DXF、DWG两种通用矢量格式，不管是用于激光切割、数控雕刻，还是导入三维建模软件作为拉伸、放样的轮廓草图，

　　都可以直接读取使用，不需要做格式转换。线条分层逻辑清晰，外轮廓线和内部细节线做了分层处理，加工时可以根据需求选择只切割外轮廓做整体造型，或者同时雕刻内部细节线增加成品的层次感，比如在亚克力板材加工时，外轮廓使用全功率切割，内部细节线使用30%功率做表面浅雕，不需要重新绘制线条就能实现不同的加工效果。针对不同材质的加工特性，轮廓线的预留公差也做了适配，比如切割金属板材时，线条偏移量预留了0.15mm的激光切缝补偿量，加工后的成品尺寸和设计尺寸偏差可以控制在0.1mm以内；切割皮革、纸张等柔性材料时，线条转角处做了微圆弧处理，避免切割时出现材料拉扯变形的问题。在实际生产场景中，这类标准化的剪影轮廓可以大幅降低非标定制的设计成本，比如赛事活动周边定制时，不需要设计师从零开始绘制赛车轮廓，直接调用这套图形调整尺寸和细节，就能快速生成加工方案，从拿到需求到输出加工代码的时间可以缩短80%以上，尤其适合小批量、多批次的定制化生产场景。同时，这套轮廓也可以作为三维建模的辅助参考，在制作F1赛车三维模型时，导入侧视剪影作为背景参考图，可以快速对齐车身各部分的比例位置，避免建模过程中出现比例失调、结构错位的问题，比如前翼到前轮的距离、驾驶舱的位置、后轮到尾翼的距离这些关键尺寸，都可以直接参照剪影的比例进行建模，提升三维建模的效率和准确度。
