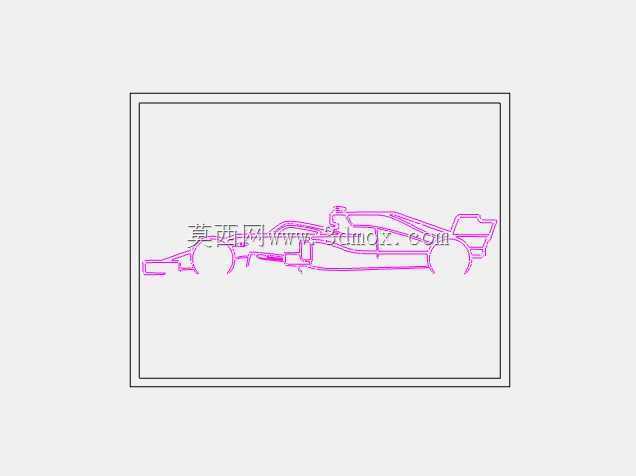

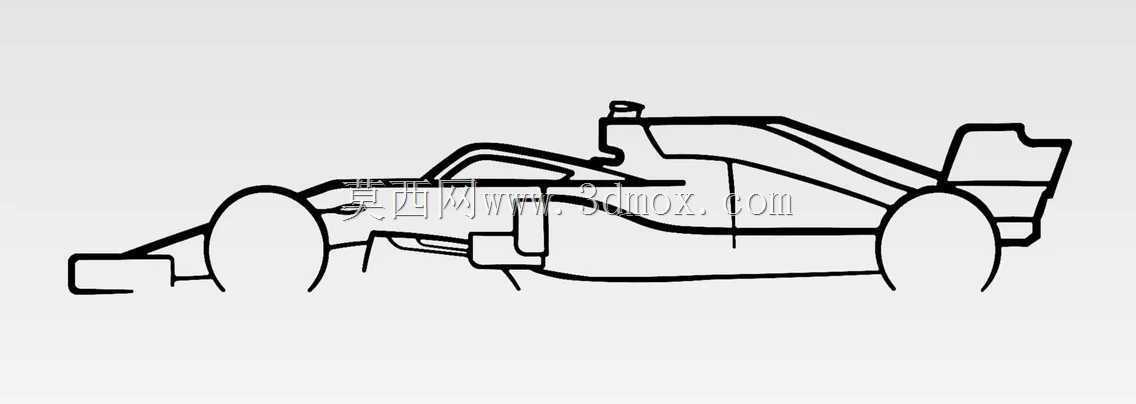

F1方程式赛车侧视轮廓线稿设计

　　在赛车文创衍生、赛道标识制作、激光雕刻加工的实际项目中，精准的F1赛车侧视轮廓是各类加工场景的核心基础参考。这类线稿轮廓的设计，首先要还原F1赛车的核心结构比例：前翼的外伸宽度与鼻锥的抬升角度严格匹配当前赛季技术规则下的车身尺寸边界，前轮轮拱的圆弧曲率对应13英寸赛事标准轮辋的外廓尺寸，驾驶舱的 halo 保护装置轮廓做了简化的线条处理，既保留辨识度又不会在小尺寸雕刻时出现线条粘连的问题。侧箱的下切线条顺着气流走向勾勒，还原真实赛车的空气动力学设计特征，尾翼的多层结构用单线条做了轮廓概括，适配光纤激光切割时的最小切缝宽度要求，避免加工时出现过烧或者线条断裂的情况。

　　从实际应用场景来看，这类轮廓线稿可以直接导入激光雕刻设备，用于金属赛事纪念牌、亚克力赛道指示牌、文创周边贴纸的加工生产，也可以作为UV打印的轮廓路径，制作赛车主题的装饰画、车身拉花的基准参考。设计过程中特意将所有线条做了等宽处理，统一线宽为0.3mm，适配绝大多数雕刻、切割设备的默认刀路参数，不需要二次调整线宽就能直接生成加工路径。轮廓的整体长宽比控制在4.2:1，和真实F1赛车的实车长宽比保持一致，在做等比例缩放加工时不会出现比例失真的问题，不管是制作10cm大小的钥匙扣图案，还是1.2m长度的墙面装饰轮廓，都能保持视觉上的协调感。

　　在结构细节的取舍上，去掉了车身上细碎的赞助商标识、小尺寸的空气动力学翼片细节，保留了前翼端板、侧箱进气口、后视镜、尾翼端板、扩散器这些核心识别特征，哪怕是对赛车了解不多的加工人员，也能快速识别出这是F1赛车的轮廓，不会和其他开轮式赛车混淆。轮廓的所有转角处都做了R0.5mm的圆角过渡处理，避免激光切割时在尖角位置出现热量集中导致的材料熔边问题，同时也能让雕刻出来的成品边缘更顺滑，没有尖锐的毛刺。针对不同加工材料的特性，轮廓线条做了闭合路径处理，不管是做矢量雕刻的阴刻、阳刻，还是做切割下料的外轮廓路径，都可以直接调用，不需要二次修补路径断点。

　　在安装边界的适配设计上，轮廓底部预留了2mm的水平基准边，在做墙面安装、展板粘贴的时候，可以直接沿着基准边对齐水平标线，不需要反复调整轮廓的水平度。前翼最前端和尾翼最后端的点位都做了坐标标记，在做大型喷绘或者雕刻定位时，可以直接抓取这两个点位做定位校准，减少装夹调平的辅助时间。针对金属板材雕刻的场景，轮廓线条的间距做了优化，最小线条间距大于1mm，满足普通光纤激光设备的最小加工分辨率要求，不会出现雕刻后线条糊成一片的情况。如果用于亚克力切割，这个轮廓的内拐角处特意做了微连预留位的标记，加工时可以直接在标记位置加微连，避免切割完成后零件从板材上掉落出现磕碰崩边的问题。

　　从三维建模的角度来看，这个轮廓可以作为F1赛车三维建模的侧视基准草图，导入三维建模软件后，沿着轮廓线拉伸曲面就能快速生成赛车的基础车身曲面，大幅降低前期轮廓勾勒的时间成本。做赛车主题的场景渲染时，这个轮廓也可以作为剪影元素放在背景层，烘托竞速主题的氛围，不需要额外调整比例就能和前景的赛车三维模型匹配。在做青少年赛车科普的教具制作时，这个简化的轮廓也适合作为激光切割木质拼装模型的外轮廓参考，降低拼装模型的加工难度，同时保留足够的赛车辨识度。
