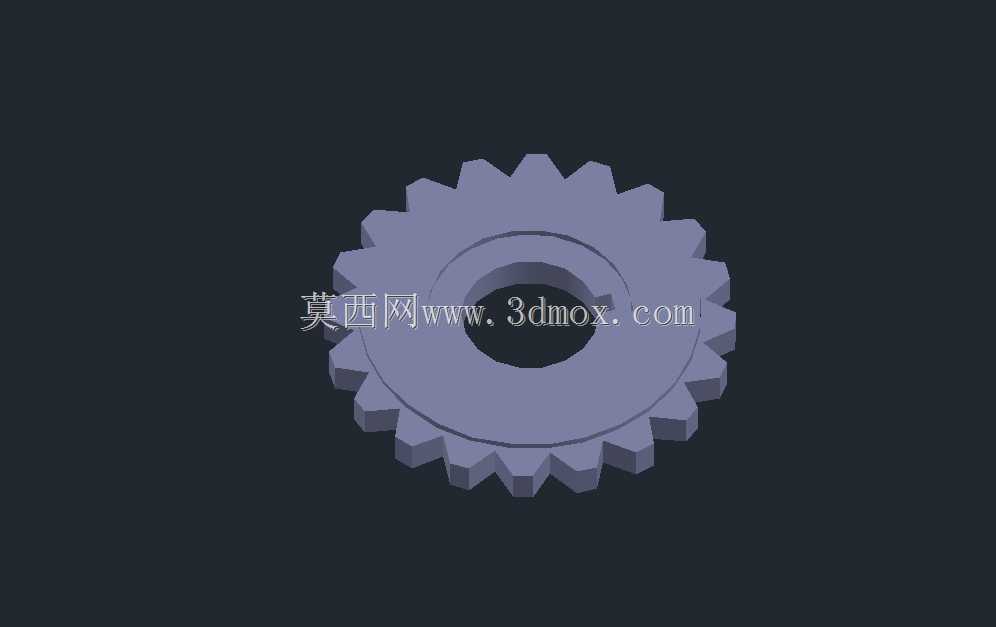

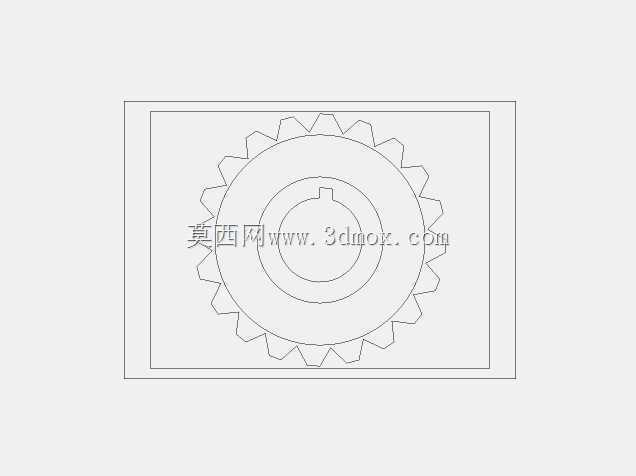

在交流稳压器的调压传动链路里,这类直齿圆柱齿轮是承担扭矩传递、精准带动调压机构动作的核心基础零件,区别于重载设备用的大模数齿轮,稳压器配套的齿轮不需要承受极端冲击载荷,但对传动平稳性、啮合侧隙的一致性有明确要求,毕竟调压过程中如果齿轮传动卡滞或者侧隙过大,会直接导致碳刷走位偏差,最终造成输出电压波动超出允许范围。从结构设计来看,这款齿轮采用了典型的辐板式结构,中心开设带键槽的安装孔,键槽的尺寸匹配常用的普通平键规格,能够和调压机构的传动轴实现周向固定,避免传动过程中出现齿轮与轴的相对滑转;齿轮的轮毂部分做了适度的轴向加厚,既可以保证和轴的配合长度足够,提升安装稳定性,也不会因为轮毂过长额外占用稳压器内部的轴向安装空间,
毕竟交流稳压器的内部腔体布局紧凑,每一个传动零件的轴向尺寸都需要严格卡控,避免和周边的线圈、碳刷架、接线端子产生干涉。齿形部分采用标准渐开线直齿齿廓,压力角选用通用的20度标准值,齿顶高系数取1,顶隙系数取0.25,这种参数选择的好处是加工工艺成熟,不管是采用滚齿、插齿还是线切割加工都能获得稳定的齿形精度,而且后期如果出现零件磨损,替换配件的采购和加工成本都比较低,不需要定制特殊参数的刀具。齿圈部分的厚度经过匹配计算,在稳压器额定调压扭矩的作用下,齿根弯曲强度、齿面接触强度都留有足够的安全余量,不会因为长期频繁调压动作出现齿面磨损过快或者断齿的问题;齿轮端面没有多余的减重孔或者装饰结构,一方面是因为零件本身尺寸不大,
重量对整个传动系统的负载影响微乎其微,另一方面平整的端面也方便安装时的轴向定位,可以直接靠轴肩或者轴用挡圈实现固定,不需要额外加工定位止口。在实际安装场景中,这款齿轮的啮合中心距需要严格控制在设计公差范围内,中心距偏差过大会导致啮合侧隙超标,调压动作回差变大,中心距过小则会出现卡滞、转动阻力过大的问题,甚至会导致驱动电机过载烧毁;齿轮和轴的配合选用过渡配合,既方便装配时的压装操作,也能保证长期运行不会出现松动。从应用场景延伸来看,这类小模数直齿轮除了用在交流稳压器的调压传动机构里,也可以适配小型家电传动、低压配电设备操作机构、小型自动化装置的轻载传动链路,只要扭矩参数、安装尺寸匹配就能直接复用。设计过程中没有采用斜齿结构,
主要是考虑到稳压器的调压动作转速很低,直齿结构不存在轴向力,不需要额外设置推力轴承来抵消轴向载荷,能够简化整个传动组件的结构,降低装配复杂度和零件成本,而且直齿轮的装配对轴向位置的精度要求比斜齿轮低,生产线上的装配工人不需要复杂的工装就能完成组装,能有效提升装配效率。齿轮的所有棱边都做了微小的倒角处理,避免装配过程中锐边划伤操作人员或者损坏周边的绝缘部件,齿端也做了小倒角,方便啮合时的导入,避免出现顶齿现象。在三维建模过程中,齿形的生成严格按照渐开线方程推导齿廓坐标,保证齿形的准确性,键槽的位置和尺寸按照公差要求建模,安装孔的同轴度、齿圈和安装孔的径向跳动都在模型里做了对应的公差参考标注,方便后续出工程图时直接调用,不需要反复调整尺寸参数。整个零件的结构没有复杂的曲面或者特殊工艺结构,所有特征都适合常规的机械加工工艺,不需要五轴加工或者特殊成型工艺,不管是小批量打样还是批量生产都有很好的工艺性。
