双盘角磨机爆炸视图结构设计方案

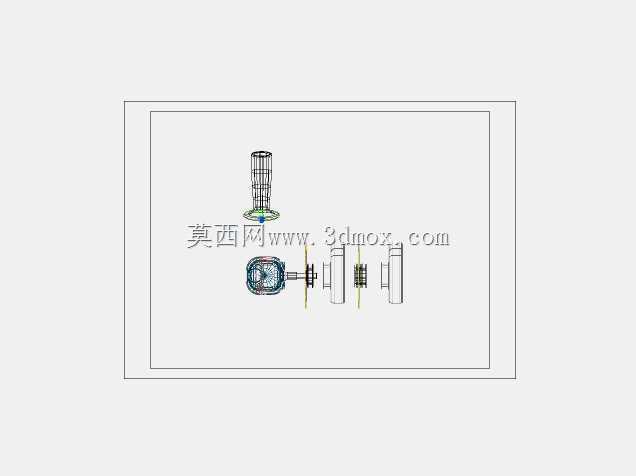

　　在五金加工、金属构件预制、现场检修等作业场景里，双盘角磨机是兼顾粗磨与精整工序的常用手持磨削设备，和单盘角磨机相比，双盘结构可同时安装两种不同粒度的磨片，作业过程中无需频繁停机更换磨具，能大幅降低工序切换的辅助耗时，尤其适合钢结构焊缝打磨、铸件飞边去除、金属表面除锈抛光这类需要多道磨削工序连贯完成的作业场景。从结构拆解的爆炸视图可以看到，整套设备的动力传递路径排布紧凑，动力输出端采用对称式双磨盘安装位设计，两个磨盘的输出轴同轴度公差控制在0.02mm以内，避免高速运转时出现偏摆抖动，降低作业过程中的安全风险。设备的握持部位采用符合人体工学的柱形结构设计，握持区域的直径设置为42mm，适配多数成年操作人员的手掌握持尺寸，

　　长时间握持作业时能减少手部疲劳感；机身外壳采用分段式装配结构，前后段壳体通过定位止口配合连接，装配时无需额外调整对齐位置，能有效提升装配效率，同时壳体接缝处设置有密封胶条安装槽，可阻挡磨削产生的金属粉尘进入机身内部，保护内部传动与动力部件。传动部分采用螺旋锥齿轮换向结构，将电机的轴向输出动力转换为垂直方向的磨盘旋转动力，齿轮啮合间隙预留0.1-0.15mm的调整余量，既可以避免齿轮运转时出现卡滞，也能补偿长期使用后的齿轮磨损量，延长设备的维护周期。磨盘安装位设置有快换锁紧结构，更换磨片时无需额外的专用扳手，通过按压锁紧销即可固定输出轴，快速完成磨片的拆装操作，适配市面上通用的100mm直径标准角磨片，无需定制专用磨具，

　　降低设备的使用耗材成本。设备的整体安装边界控制合理，机身总长度控制在280mm以内，双盘部位的最大回转直径为115mm，在狭小空间内作业时也能灵活调整操作角度，适合在框架结构内部、管道焊接点位这类操作空间受限的场景下使用。机身尾部设置有电源进线的防弯折护套，护套长度为35mm，可避免作业过程中电源线反复弯折出现线芯断裂的问题，提升设备使用的安全性。从设计思路上看，整套结构优先考虑作业场景的实用性，没有冗余的装饰性结构，所有结构特征都服务于功能实现：壳体上的散热槽顺着电机运转的气流方向排布，可引导气流直接流过电机定子与转子表面，带走高速运转产生的热量，保证设备在连续重载作业时也不会出现过热停机的问题；

　　开关按键设置在握持部位的食指可控范围内，按键的触发力度设置为15N，既可以避免误触启动，也能保证操作时按动开关无需过度施力。在传动部件的支撑结构上，输出轴采用双轴承支撑设计，两个轴承分别布置在锥齿轮的两侧，可抵消磨削作业时磨盘受到的径向冲击力，避免输出轴受力变形，保证磨片运转时的稳定性，减少磨削面的振纹，提升打磨后的表面质量。设备的重量分配经过优化，重心落在握持部位前方20mm的位置，作业时操作人员只需施加较小的下压力即可保证磨片与工件表面贴合，降低长时间作业的劳动强度。
