传动轴用星形底座法兰轭结构设计

项目分类:通用机械零部件 发布时间:2024-09-22 ID:774919
  • 传动轴用星形底座法兰轭结构设计
  • 传动轴用星形底座法兰轭结构设计

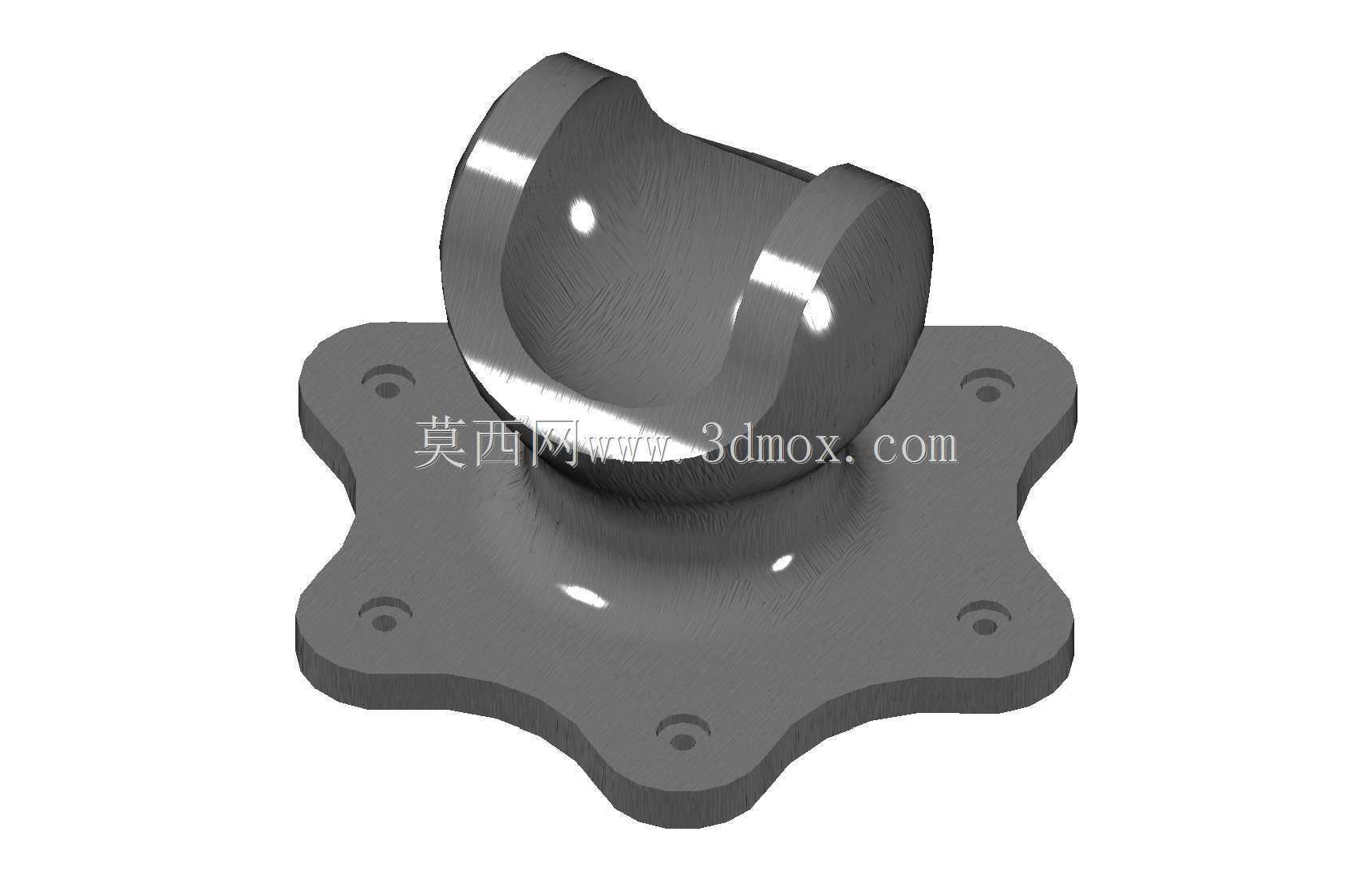

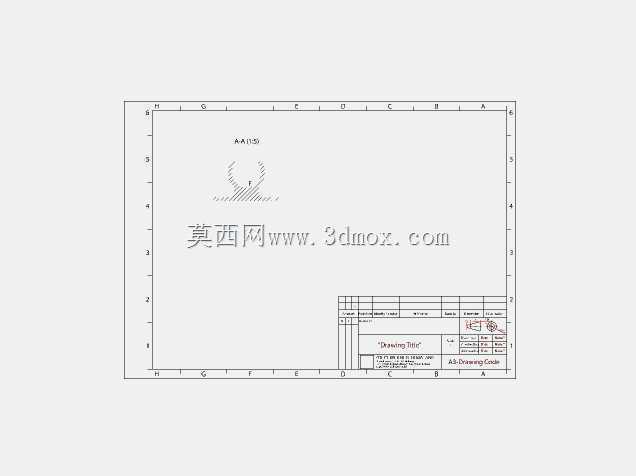

  在商用车底盘传动系统、工业重载万向传动装置的布局中,法兰轭是承担扭矩传递、角向位移补偿的核心受力构件,这类部件的设计合理性直接决定整套传动链路的运行可靠性与疲劳寿命。本次设计的法兰轭采用分体式功能分区结构,下部为星形六耳安装法兰盘,上部为半开放U形铰接承托结构,两个功能区域通过平滑过渡的锥形变径段连为一体,从根源上避免了直角转接带来的应力集中问题。

  从实际安装边界来看,下部星形法兰的六个安装耳沿周向均匀分布,每个耳片上预制同轴的沉头安装孔,安装孔的位置度公差控制在0.05mm以内,可直接适配配套的连接法兰端面,无需额外配做定位销;星形轮廓的设计并非出于造型考量,而是在保证六个连接点均布受力的前提下,最大限度切除了法兰盘非受力区域的冗余材料,相比同规格圆形法兰,整体重量降低约22%,同时六个耳片之间的内凹弧形缺口,可为安装螺栓的套筒操作预留充足的操作空间,在狭窄的传动舱安装场景下,无需拆解周边相邻构件即可完成法兰轭的装拆作业,大幅降低后期运维的操作难度。

  上部的U形铰接承托结构是法兰轭的核心功能区,内圆弧面的粗糙度要求达到Ra1.6,与配套十字轴轴颈的配合间隙控制在0.02-0.04mm之间,既可以保证铰接转动时的灵活性,补偿传动轴运转过程中因车架形变、跳动产生的角向偏移,又能避免间隙过大导致的传动冲击与异响。U形结构的两个侧壁厚度经过有限元迭代校核,在承受额定峰值扭矩时,侧壁最大应力出现在与锥段衔接的圆角位置,应力值远低于所选合金结构钢的屈服强度,安全系数满足重载传动工况的1.8倍以上设计要求;U形开口的宽度尺寸经过精准核算,既可以保证十字轴组件顺利装入,又能限制十字轴的轴向窜动量,避免运转过程中出现轴向窜动导致的连接松脱。

  连接上下两部分的锥形过渡段,采用大圆角平滑过渡设计,锥度设置为1:4,这个锥度参数是结合扭矩传递路径优化得出的:上部U形结构承受的扭矩通过锥段均匀分散到下部六个安装耳的连接点上,不会出现局部应力突变。在建模过程中,所有棱边均做了R0.5-R2mm的倒圆角处理,尤其是受力集中的衔接位置,圆角参数经过多轮拓扑优化确认,既不会因为圆角过小导致热处理时出现应力开裂,也不会因为圆角过大影响相邻部件的安装间隙。

  从实际应用场景出发,这类法兰轭不仅可用于传统燃油商用车的传动轴万向节位置,也可适配工业生产线的长距离万向传动装置、工程机械的作业臂传动链路,在存在一定角向位移补偿需求的扭矩传递场景中均能适用。设计过程中充分考虑了加工工艺性:下部法兰的安装面可通过一次铣削加工完成,所有安装孔可采用钻模一次装夹加工完成,上部U形的内圆弧面可通过数控铣削成型后做精镗处理,保证配合面的尺寸精度与形位公差,无需特殊定制加工刀具,常规机械加工车间即可完成全工序加工,量产阶段的工艺成本控制在合理区间。

  在安装适配性上,该法兰轭的轴向总高度、法兰最大外轮廓尺寸、U形结构的中心高均按照通用传动部件的安装尺寸链做了匹配设计,替换同规格传统法兰轭时,无需调整周边传动轴、支撑轴承的安装位置,可实现直接互换。针对不同的载荷工况需求,只需调整对应位置的壁厚参数、更换对应强度等级的材料,即可快速衍生出适配轻载、中载、重载不同场景的系列化构件,无需重新做整体结构的拓扑设计,可大幅缩短系列化产品的开发周期。建模过程中所有特征均采用参数化驱动,关键配合尺寸设置了全局变量关联,调整安装孔孔径、U形内圆弧直径、法兰厚度等参数时,相邻关联特征会自动更新,不会出现特征报错、尺寸脱节的问题,方便后续设计人员根据具体项目需求做参数调整。
