铰接式机械连接关节结构设计

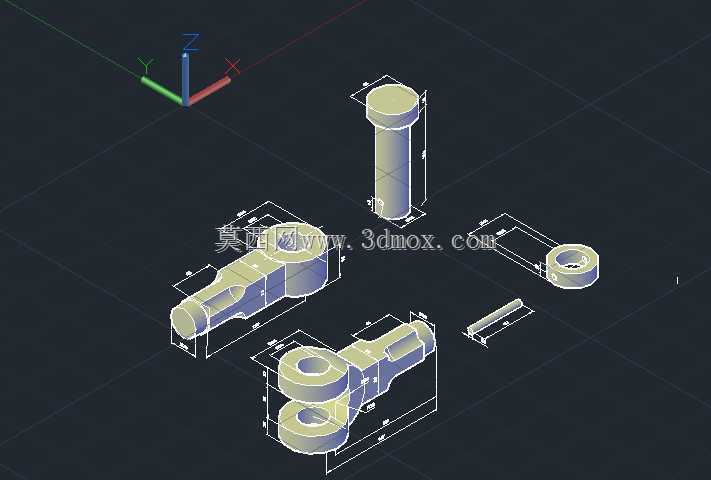

　　做机械结构设计的同行大多清楚，铰接关节是往复摆动类机构里最常见的连接单元，从工程机械的动臂连接、输送设备的连杆摆臂，到自动化产线的翻转机构、工装夹具的开合结构，几乎所有需要实现定角度相对转动的部位，都要用到这类铰接组件。这次拆解的这套关节结构，核心是通过单双耳配合的铰接座、销轴、限位衬套的组合，实现两个构件之间绕固定轴线的相对转动，同时传递径向与轴向的工作载荷，避免连接部位出现应力集中或者窜动松脱。

　　从实际应用场景来看，这类关节最常出现在需要反复摆动、且承受交变载荷的部位，比如装载机的动臂与车架连接点、液压油缸的两端安装位、自动化设备的翻转门铰链、输送线的摆杆驱动端，这些场景下关节既要保证转动灵活无卡滞，又要承受工作过程中的冲击载荷，不能出现过量磨损或者间隙过大的问题。设计这套结构的时候，首先要明确的是安装边界：单耳铰接座的安装端是带通孔的扁平结构，双耳铰接座的两个耳片间距要刚好容纳单耳的厚度，两者的铰接孔同轴度公差必须控制在0.02mm以内，否则销轴穿装后会出现别劲，转动阻力陡增，长期运行还会出现偏磨。

　　具体到结构细节，销轴的长度要覆盖双耳外侧的距离，两端加装的限位挡圈可以防止销轴在工作过程中轴向窜动，销轴和铰接孔之间的配合选用间隙配合，间隙量控制在0.01-0.03mm之间，既保证转动顺畅，又不会因为间隙过大产生冲击噪音。衬套的设计是这套关节的耐磨核心，衬套压装在铰接孔内，材质选用锡青铜或者自润滑复合材料，避免销轴和基体直接摩擦，后期维护只需要更换衬套即可，不需要整体更换铰接座，大幅降低运维成本。

　　外形尺寸方面，单耳座的连接端厚度要根据额定载荷计算剪切强度，耳片的根部做R角过渡，避免应力集中导致的断裂；双耳座的两个耳片厚度保持一致，外侧的安装平面要和铰接孔轴线垂直，垂直度公差不低于0.05mm，保证安装后和对接构件完全贴合，不会出现附加弯矩。销轴的直径根据剪切强度和挤压强度计算确定，表面做淬火处理提升硬度，耐磨性能可以提升3倍以上。

　　设计过程中还要考虑实际装配的工艺性，铰接孔的端面要做倒角处理，方便销轴穿装和衬套压入；销轴的一端做小直径导向段，装配时可以顺利对准孔位，不需要强行敲击。另外，关节部位预留了润滑脂注油通道，定期加注润滑脂可以在摩擦面形成油膜，减少磨损，延长使用寿命。在安装边界上，这套关节的整体外轮廓没有突出的尖锐棱角，所有棱边都做了倒钝处理，避免安装和运维过程中划伤操作人员，同时也不会和周边的构件发生运动干涉，摆动角度范围内的所有运动轨迹都提前做了包络检查，确保全行程无碰撞。

　　很多新手设计这类铰接结构的时候，容易忽略同轴度和配合间隙的控制，要么间隙过小导致转动卡滞，要么间隙过大导致晃动量超标，还有的忘记做衬套结构，导致基体磨损后整体报废，这些细节在实际工程应用里都会直接影响设备的运行稳定性。这套关节的设计把这些常见问题都做了针对性优化，结构简单可靠，加工难度低，适合批量生产应用，不管是用在重型工程机械还是轻型自动化设备上，都能通过调整尺寸参数匹配对应的载荷需求，通用性很强。
