埃菲尔铁塔激光切割拼装结构设计

　　这套埃菲尔铁塔的切割拼装结构，在设计阶段首先考虑的是激光切割加工的工艺适配性，所有板件的轮廓都做了切缝补偿预留，不同厚度板材对应的切缝宽度提前做了参数匹配，避免拼装时出现过松无法卡紧、过紧强行装配导致板件弯折的问题。从实际应用场景来看，这类结构既可以作为文创工艺摆件的生产母版，用于金属、亚克力、椴木层板等不同材质的批量切割加工，也可以作为机械结构实训的教学案例，让学习者理解互锁卡接结构的设计逻辑、平面板材到立体结构的转化思路。

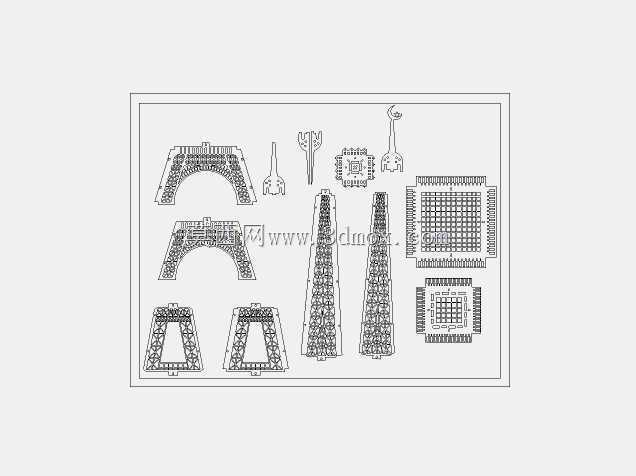

　　设计过程中没有采用一体化打印或者铸造的思路，而是完全遵循平面展开、卡扣拼接的逻辑，将埃菲尔铁塔的四个弧形塔腿、三层平台结构、顶部尖塔部分全部拆解为独立的平面板件，每一处卡接位置都做了定位止口设计，装配时不需要额外的粘接剂或者紧固件，依靠板件之间的互锁摩擦力就能完成整体结构的固定，装配完成后整体结构的抗侧向倾覆能力经过反复校核，即使放置在有轻微振动的工作台面也不会出现散架、变形的问题。

　　从结构细节来看，塔腿部分的弧形轮廓不是简单的圆弧拟合，而是按照真实埃菲尔铁塔的外轮廓收分比例做的等比例缩放，每一段格栅结构的镂空尺寸都考虑了切割加工的最小工艺余量，避免出现过小的镂空导致切割时板材烧蚀、断刀的问题。三层平台的格栅结构做了分层卡接设计，每一层平台都有对应的定位卡槽与塔腿、纵向支撑梁连接，不会出现层间错位的问题。顶部的尖塔部分做了分体式插接设计，降低单块板件的加工尺寸要求，常规幅面的激光切割机不需要二次拼接板材就能完成所有零件的加工。

　　在安装边界的考量上，整套板件展开后可以在常规的小幅面切割工作台面完成排料，材料利用率经过优化后能达到82%以上，尽可能减少边角料的浪费。装配完成后的整体外形比例严格遵循原建筑的长宽高比例，底座的四个支撑脚处于同一水平面，不需要额外的调平结构就能稳定放置，整体重心落在底座支撑面的中心位置，即使受到轻微的侧向触碰也能快速回稳，不会出现倾倒的问题。

　　针对不同加工材质的适配性，设计时预留了0.02mm到0.1mm的卡接间隙调整区间，加工亚克力这类材质偏软、切缝有轻微熔融挂渣的材料时，可以选用偏大的间隙参数，加工冷轧钢板、不锈钢板这类材质硬度高、切缝边缘整齐的材料时，可以选用偏小的间隙参数，保证不同材质加工出来的零件都能获得合适的装配紧密度。所有板件的锐角位置都做了R0.3mm的圆角过渡，既避免切割时锐角位置出现过烧缺陷，也能防止装配过程中锋利的边角划伤操作人员。

　　从结构强度的角度考虑，纵向的支撑梁在每一层平台位置都做了横向的连接加强，避免长条形板件在装配后出现侧向弯曲变形，塔腿部分的弧形板件上的镂空格栅不是单纯的装饰作用，每一道横向格栅都同时起到加强筋的作用，提升弧形板件自身的平面刚度，减少加工和运输过程中板件变形的概率。整套结构没有设计多余的装饰性零件，所有板件同时承担结构连接和外形还原的作用，没有冗余的结构设计，尽可能降低加工的复杂度和装配的难度，即使是没有装配经验的操作人员，对照装配示意图也能在半小时内完成整体结构的拼装。
