罗尔河异形轮廓二维机械结构设计图纸

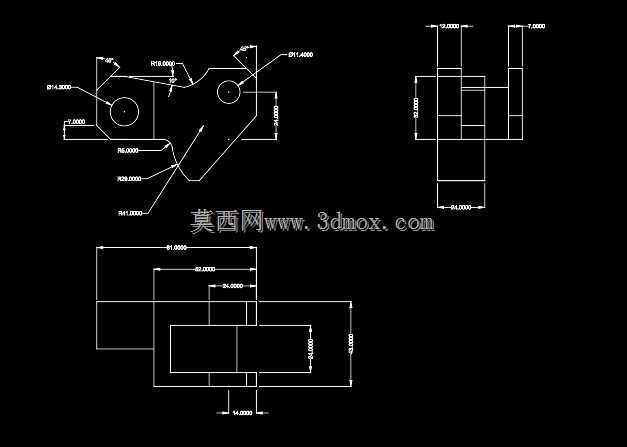

　　在常规机械结构的非标定制场景中，这类带异形轮廓的板件类结构常出现在流体管路配套的导流、限位组件中，也可作为小型传动机构的异形凸轮坯件使用，实际应用时需要匹配对应安装位的孔位公差与轮廓避让要求，避免和周边运动部件产生干涉。从视图布局来看，图纸采用了三视图结合局部尺寸标注的方式，主视方向完整呈现了零件的异形外轮廓，上面标注的多处圆角、圆弧半径尺寸，都是为了消除零件的应力集中点，在承受交变载荷或者管路流体冲击时，不会因为尖锐转角产生裂纹失效。俯视与侧视方向的视图则明确了零件的厚度方向尺寸、各凸台与沉孔的深度参数，能让加工人员快速明确不同位置的加工余量与精度要求。

　　设计这类异形轮廓零件时，首先要确认的是安装边界的限制条件：零件整体外轮廓的最大长度、最大宽度尺寸必须适配安装腔体的内部空间，图中标注的外轮廓极限尺寸，就是对应安装位的最小预留空间参考，实际装配时周边至少要留出0.5mm以上的避让间隙，避免热胀冷缩导致的卡滞。轮廓上的两个圆形安装孔，孔位尺寸与孔间距的标注公差需要控制在IT7级精度范围内，装配时采用销轴或者螺栓紧固，能保证零件安装后不会出现窜动，两个孔的中心连线作为零件的安装基准，后续所有轮廓尺寸都是以该基准为参照进行标注，加工时也需要先完成孔位加工，再以孔为定位基准铣削外轮廓，能最大程度保证轮廓的位置精度。

　　从功能特性来看，这类异形轮廓结构如果作为导流部件使用，轮廓上的圆弧过渡段可以引导流体平缓改变流向，降低流体在管路拐角处的阻力损失，减少紊流产生的振动与噪音；如果作为传动凸轮使用，轮廓上的不同曲率段对应从动件的不同运动行程，能实现预设的往复运动规律，标注的各段圆弧半径与切点位置，就是保证运动轨迹准确的核心参数，加工时如果出现轮廓偏差，会直接导致从动件运动行程超差，影响整套机构的动作时序。厚度方向的尺寸设计需要匹配对应安装槽的槽宽，公差采用基孔制间隙配合，既保证零件可以顺利装入安装位，又不会因为间隙过大产生晃动。

　　在实际工程应用中，这类零件的加工通常采用数控铣削或者线切割工艺，图纸上标注的所有尺寸都不需要额外换算，编程人员可以直接提取轮廓坐标点生成加工路径，对于未注公差的尺寸，统一按照GB/T 1804-m级精度执行，锐边位置需要做0.2mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者损坏密封件。零件的材料选择通常根据使用场景确定，如果是流体管路场景多采用不锈钢或者工程塑料材质，如果是传动凸轮场景则采用45号钢调质处理，表面硬度达到HB220-250即可满足耐磨要求。

　　需要注意的是，图纸上标注的各段轮廓尺寸，在建模或者加工时需要确认各圆弧之间的相切关系，避免出现轮廓连接不光顺的问题，尤其是主视图上的多段圆弧衔接位置，切点的坐标偏差不能超过0.05mm，否则会导致轮廓出现拐点，无论是导流还是传动场景都会影响实际使用效果。侧视图上标注的凸台高度尺寸，是对应安装时的定位面高度，装配时该面需要和安装腔体的定位面完全贴合，不能有间隙，否则会导致零件安装倾斜，影响整体的位置精度。
