活塞与杆用液压密封填料环结构设计

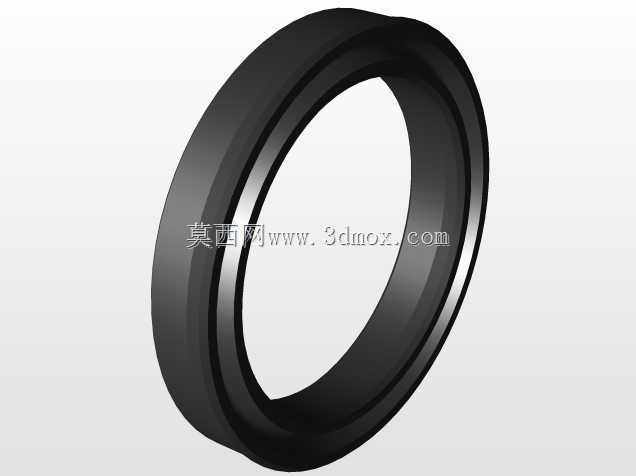

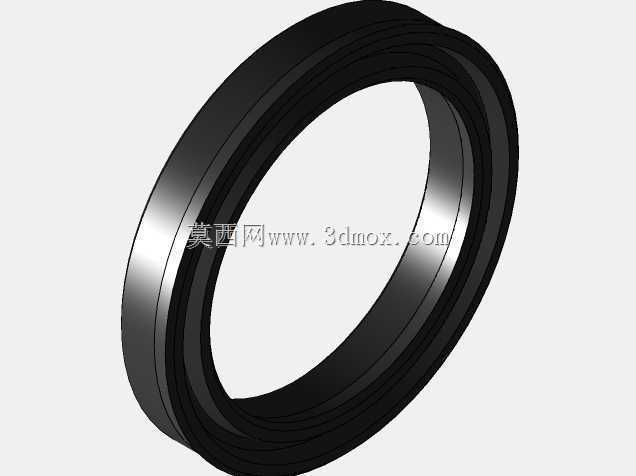

　　在液压系统的动密封场景中，活塞与活塞杆部位的密封可靠性直接决定整套液压执行机构的运行寿命与内泄漏控制水平，这类环形密封填料是往复运动液压副中最核心的基础密封元件，广泛应用于工程机械液压油缸、工业设备液压工作站、机床液压进给单元、重型装备液压执行机构的活塞与杆配合位置。从实际工况适配角度看，这类密封填料需要同时承受往复运动带来的摩擦磨损、液压油介质的长期浸泡、系统压力波动带来的挤压形变，以及装配过程中可能出现的唇边刮蹭损伤，因此结构设计上采用了多层复合的环形截面构型，外侧的硬质橡胶层提供足够的结构刚度，避免高压下密封件被挤入活塞与缸筒、活塞杆与端盖之间的配合间隙，内侧的弹性密封唇边则在介质压力作用下持续贴附在运动副表面，

　　实现随动密封效果。设计这类密封件三维结构时，首先要匹配安装沟槽的尺寸边界，密封件的外径与缸筒内径、内径与活塞杆外径的过盈量需要控制在合理区间，过盈量过大会导致运动摩擦阻力激增，加速密封唇边磨损，甚至引发低速爬行问题；过盈量不足则会在低压工况下出现内泄漏，无法满足系统保压要求。截面轮廓的过渡圆角设计是建模过程中的关键细节，所有与安装沟槽接触的棱边都需要做圆弧过渡处理，既可以避免装配时锋利棱边刮伤密封件本体，也能让密封件在受压形变时应力分布更均匀，减少局部应力集中导致的材料开裂风险。从安装适配性来看，这类环形密封件为整体式结构，不需要拼接安装，装配时可直接套入活塞杆或嵌入活塞沟槽，适配的安装沟槽为标准矩形槽，槽宽、

　　槽深的尺寸公差需要与密封件的截面尺寸匹配，预留足够的形变空间让密封件在压力作用下实现自紧密封。在实际应用场景中，这类密封填料可适配矿物基液压油、水乙二醇等多种常用液压介质，工作压力覆盖中低压到常规高压的通用液压工况，往复运动速度适配常规工业液压设备的运行速度区间，既可以单独作为主密封使用，也可以与导向环、防尘圈组合成完整的密封套件，满足不同工况等级的密封需求。建模过程中需要重点保证环形结构的同轴度，密封件的内外圆同轴度误差如果超出允许范围，会导致装配后圆周方向的压缩量分布不均，局部区域压缩量不足引发泄漏，局部区域压缩量过大导致异常磨损。密封唇口的角度设计也需要结合工况调整，面向活塞侧的密封唇角度需要适配高压油液的压力传导方向，

　　让油液压力能够均匀作用在唇口背面，推动唇口更紧密地贴附在密封配合面上，压力越高密封贴附力越大，实现自密封的效果；面向外侧的唇口则需要兼顾刮油效果，在活塞杆往复运动时将附着在杆表面的液压油刮回缸体内部，减少油液外泄漏。这类密封件的截面厚度设计需要匹配对应规格油缸的沟槽尺寸，不同缸径、不同杆径对应的密封件截面尺寸存在明确的对应关系，建模时不能随意缩放截面比例，否则会导致装配后压缩率不符合设计要求，直接影响密封效果和使用寿命。从材料适配的结构设计角度，外层的耐磨层厚度需要满足长期往复摩擦的磨损余量要求，内层的弹性层则需要保证足够的回弹性，在长期压缩状态下不会出现永久形变导致密封失效。在三维模型的细节处理上，密封件的表面没有额外的沟槽或开孔结构，整体为连续的环形回转体结构，这种结构既可以保证密封面的连续性，避免出现泄漏通道，也能降低加工制造的难度，适合模压批量生产。实际选型应用时，这类密封件需要配合对应的导向元件使用，避免活塞或活塞杆出现偏磨导致密封件局部受力过大，同时在装配时需要在密封件表面涂抹适量液压油，避免干摩擦导致初始运行阶段的唇口损伤。
