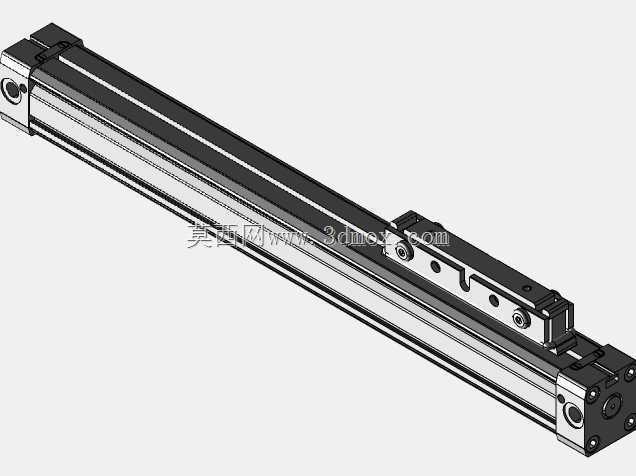

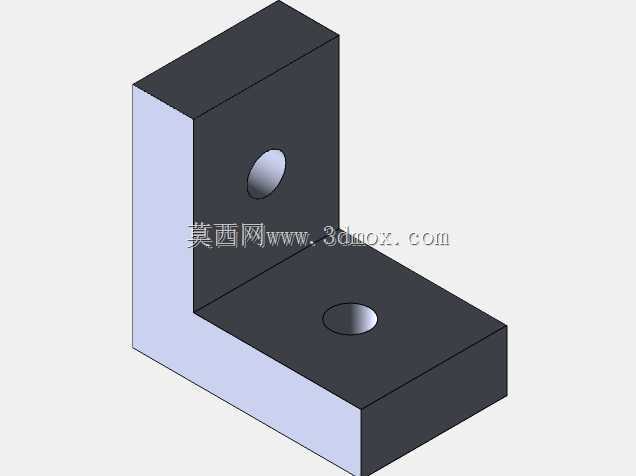

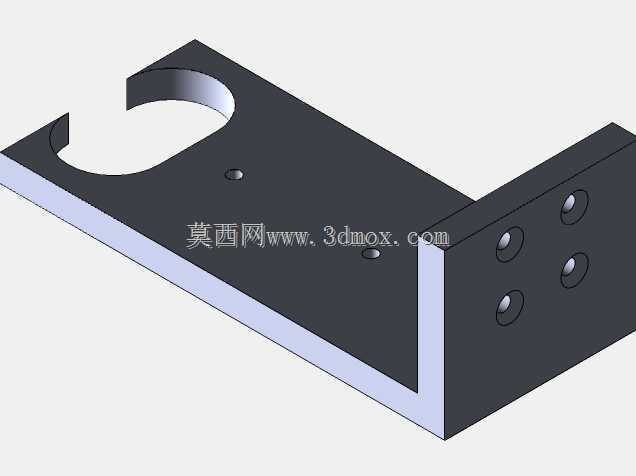

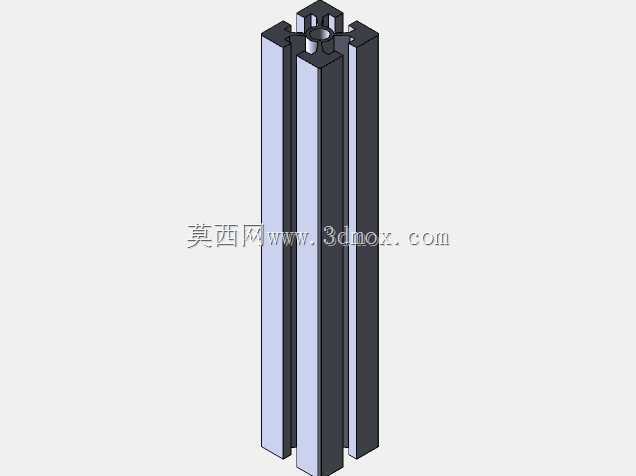

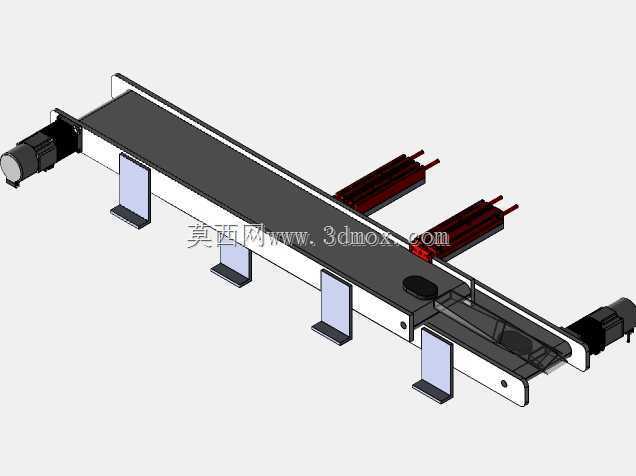

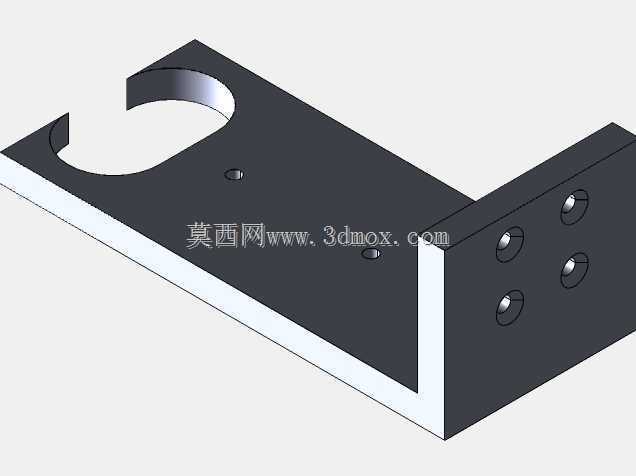

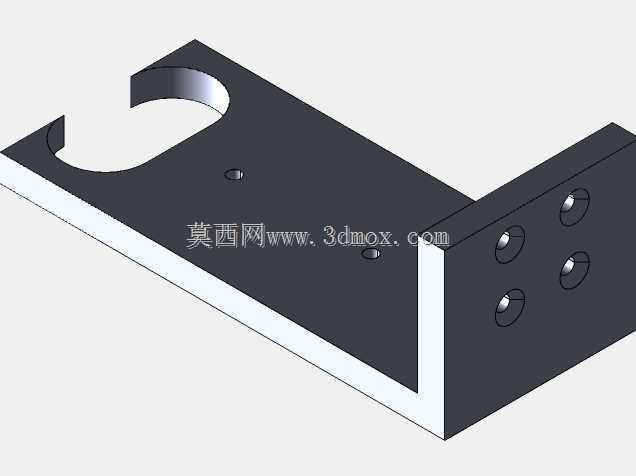

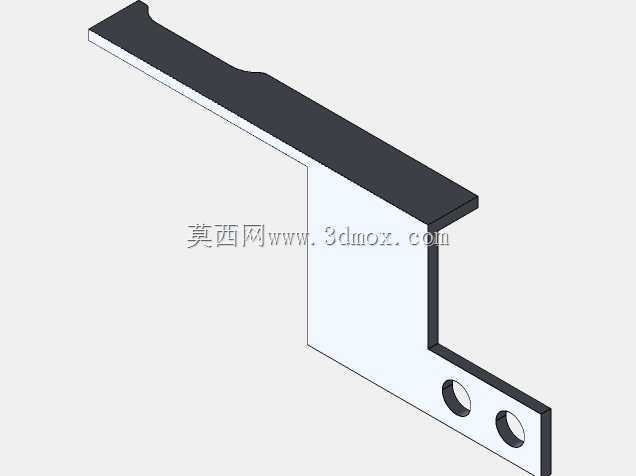

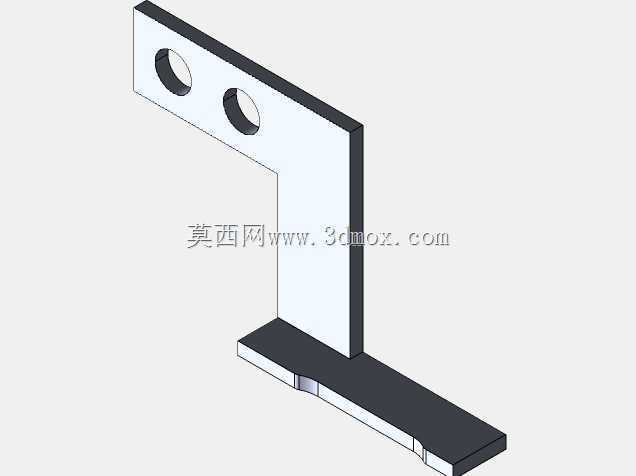

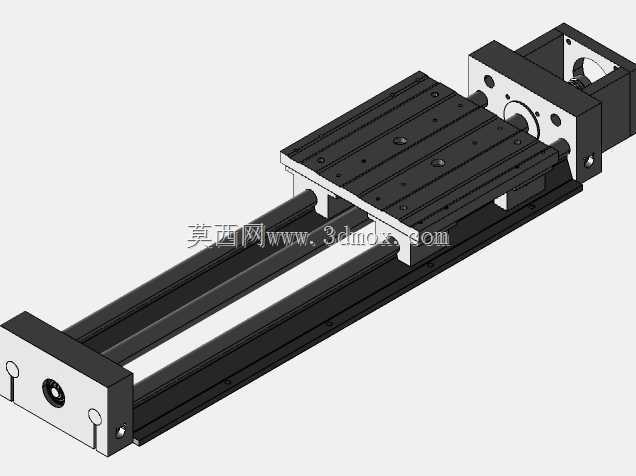

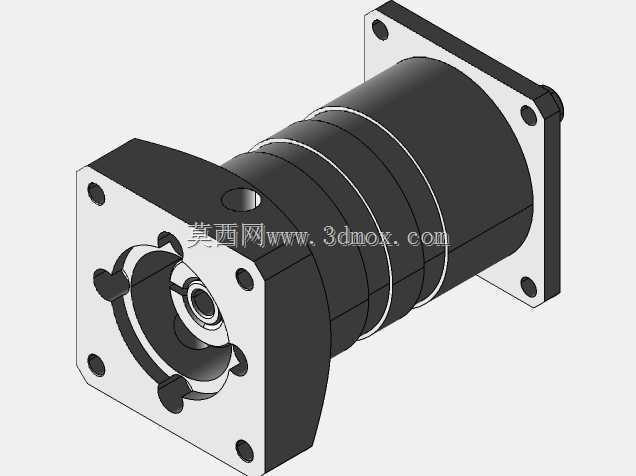

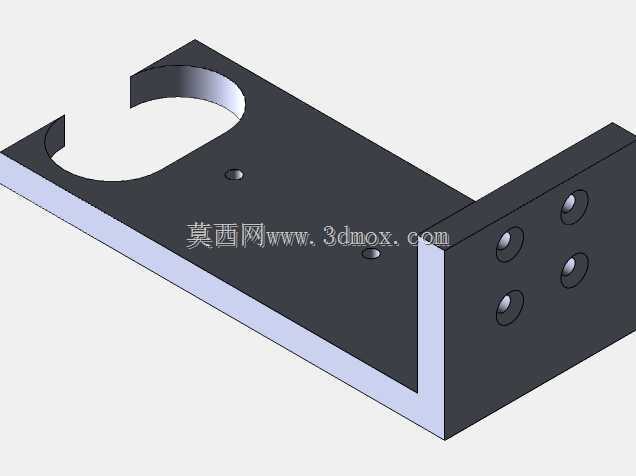

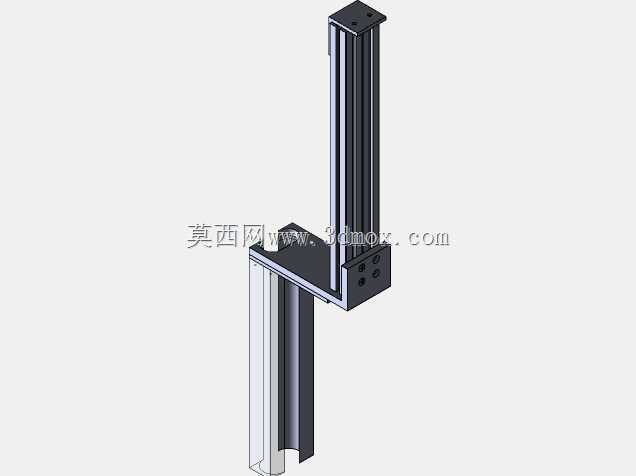

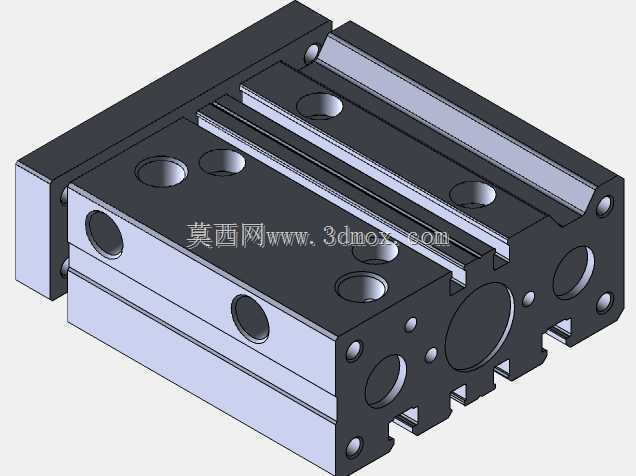

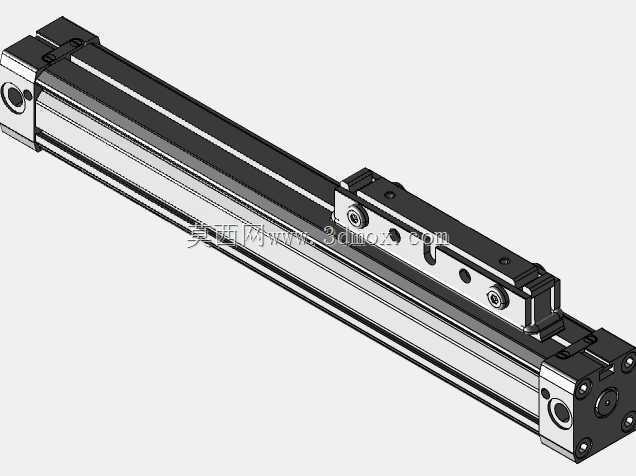

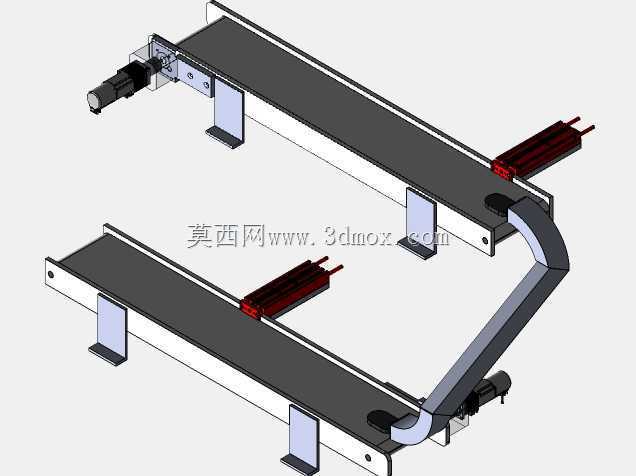

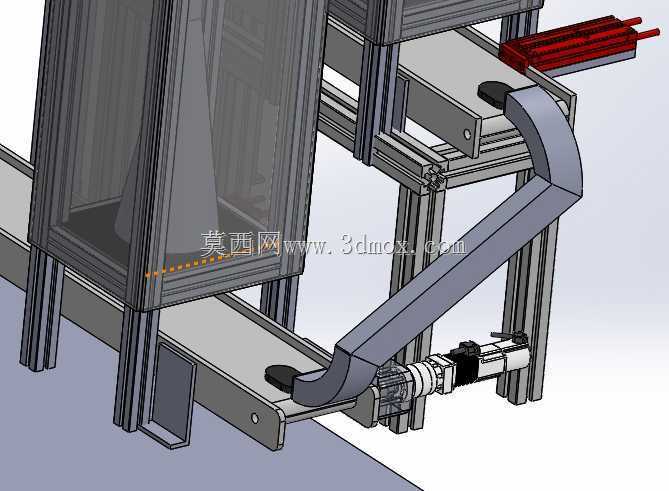

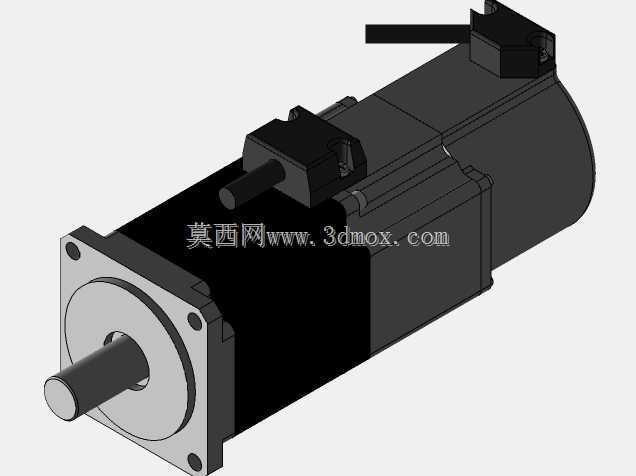

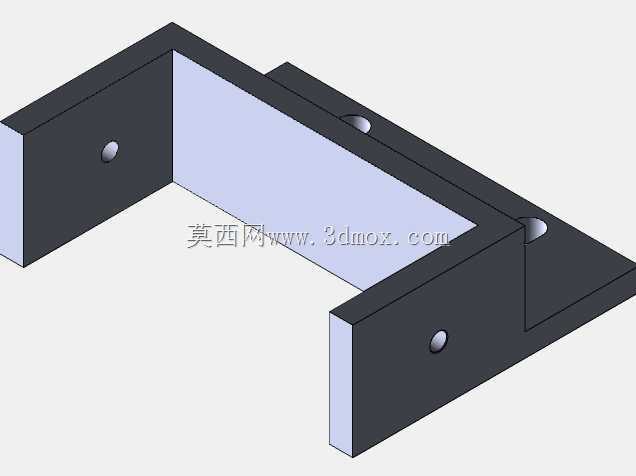

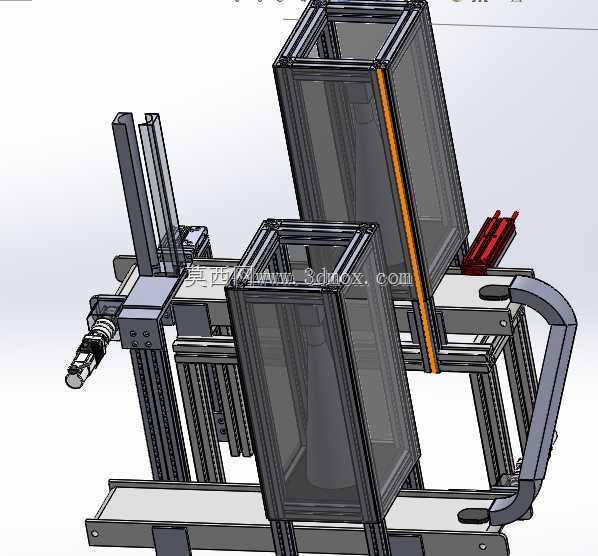

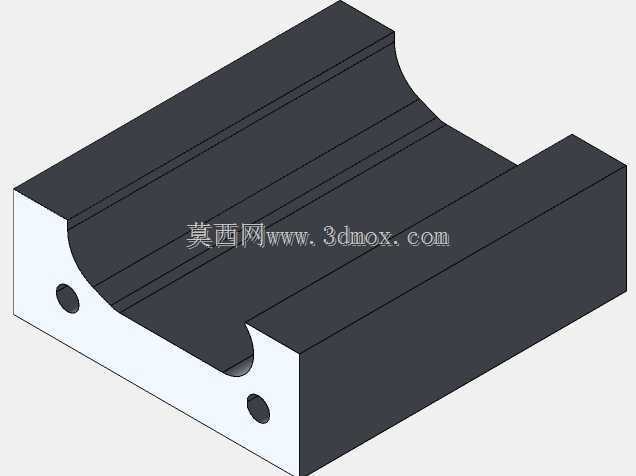

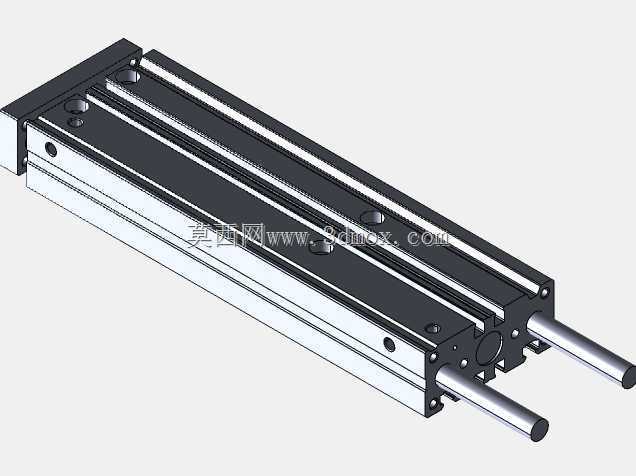

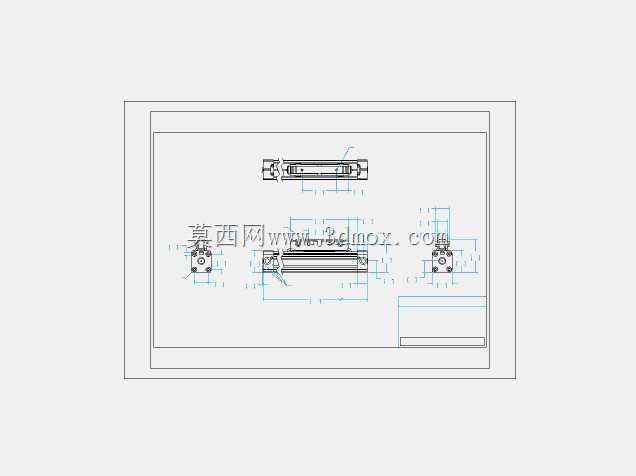

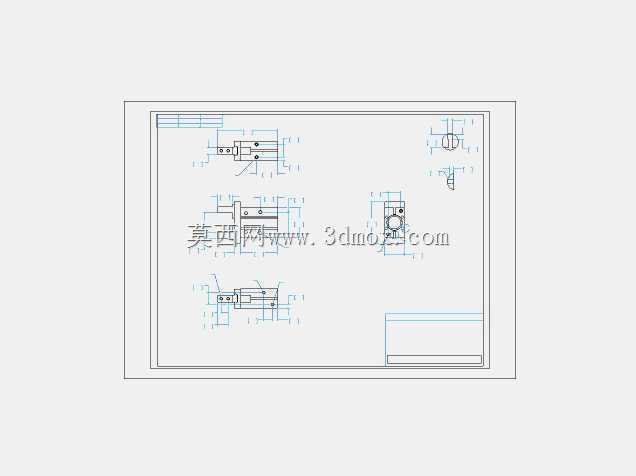

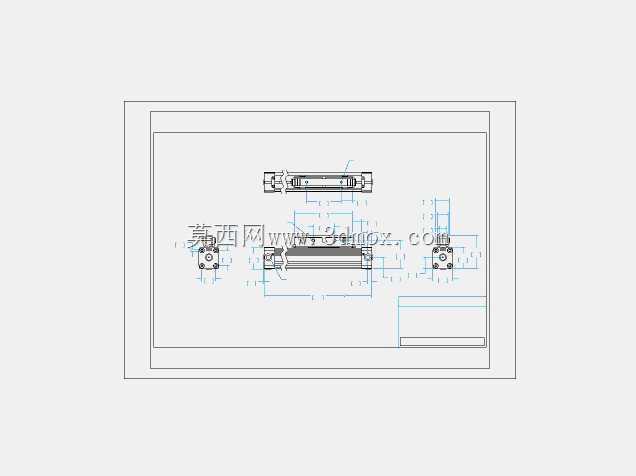

福特连接器密封件与单滤板目视检测工装

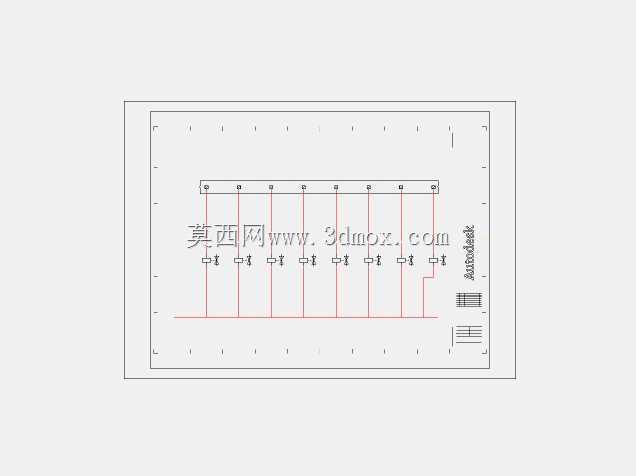

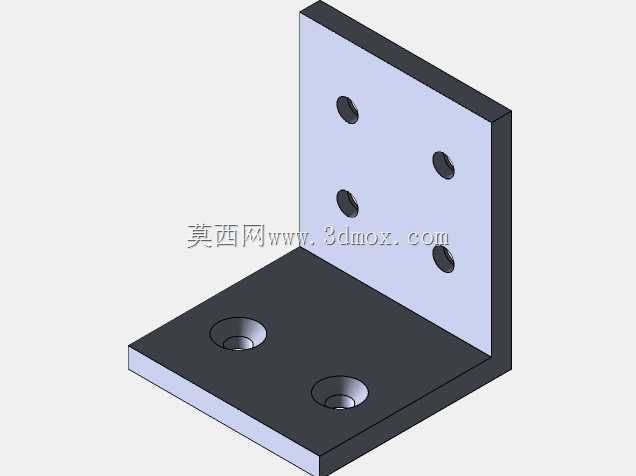

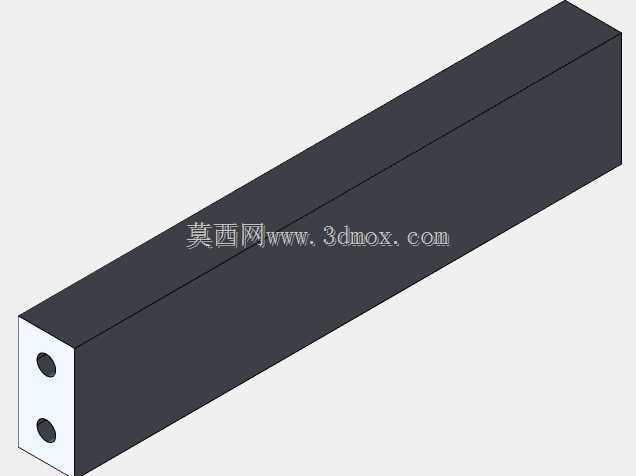

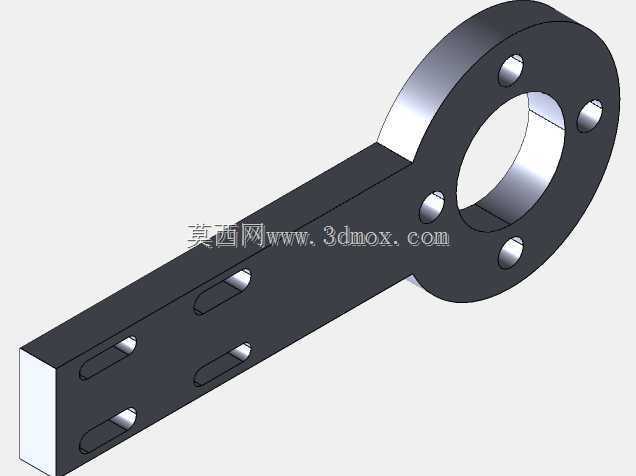

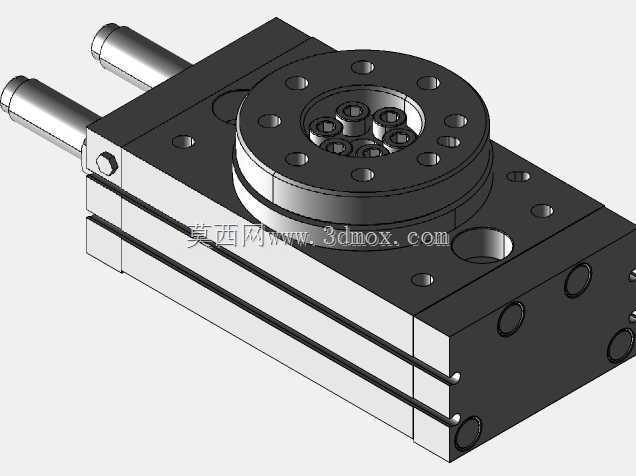

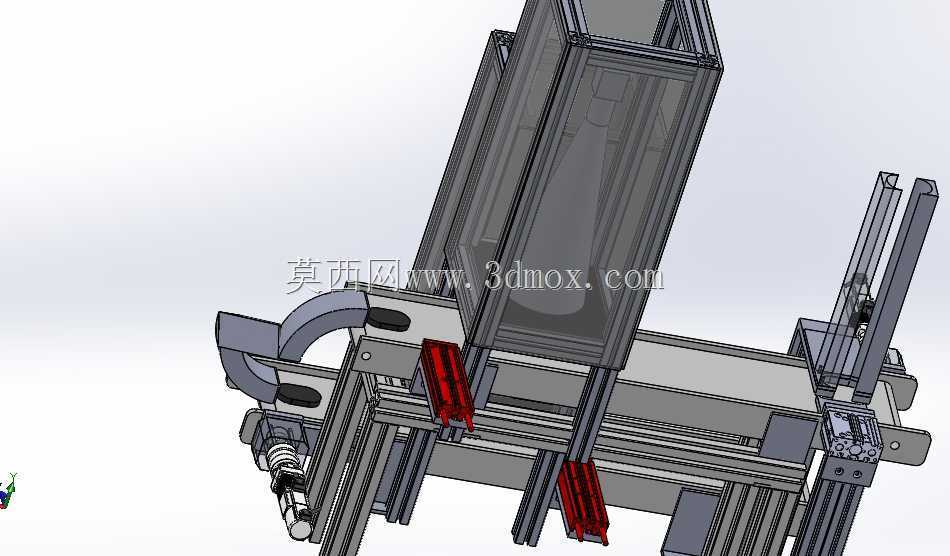

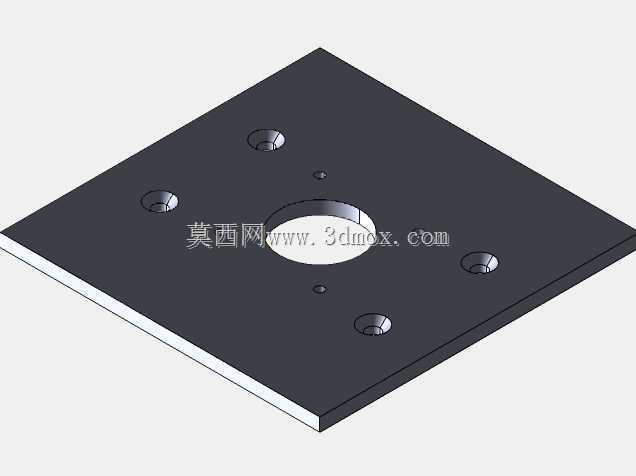

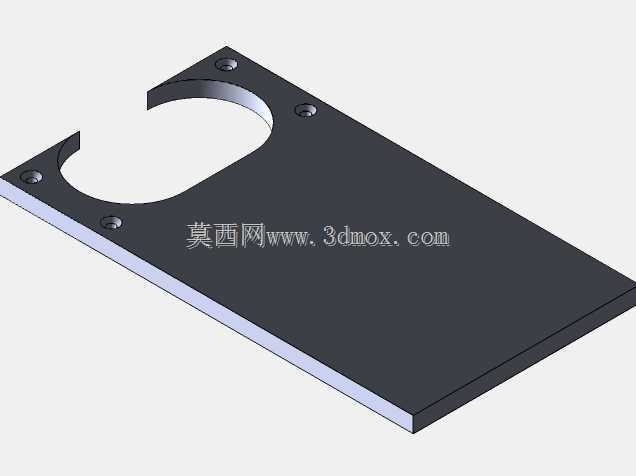

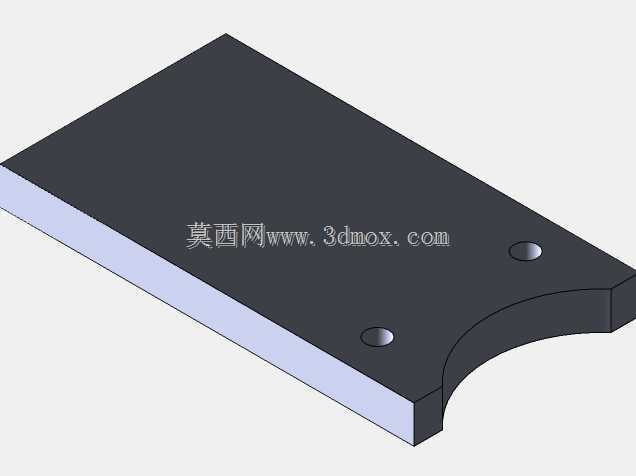

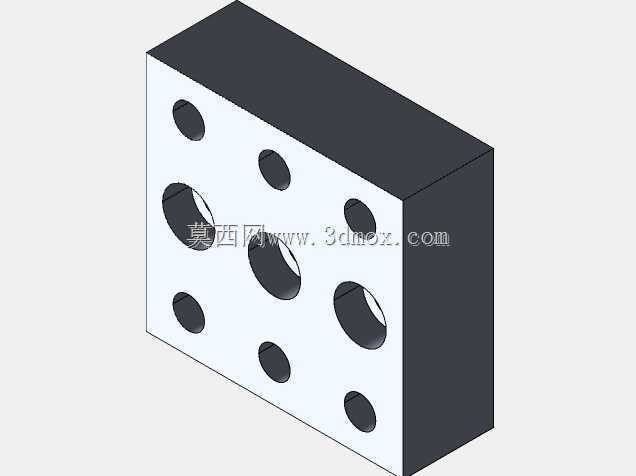

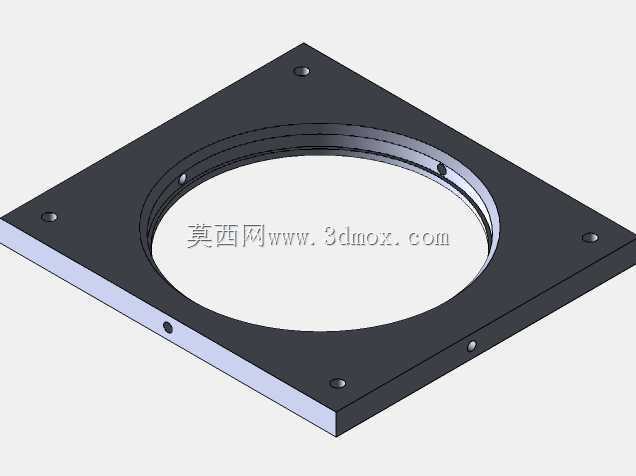

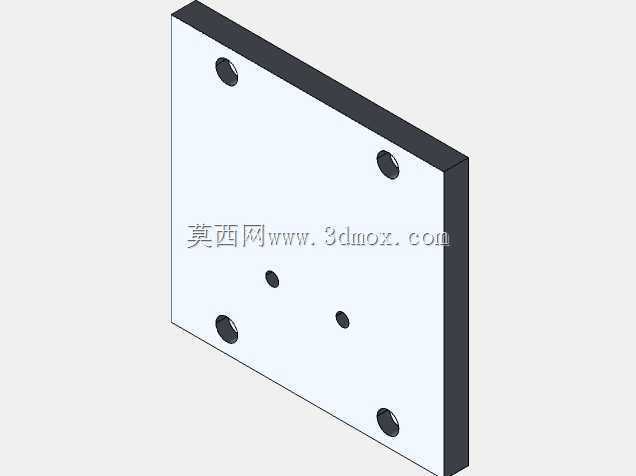

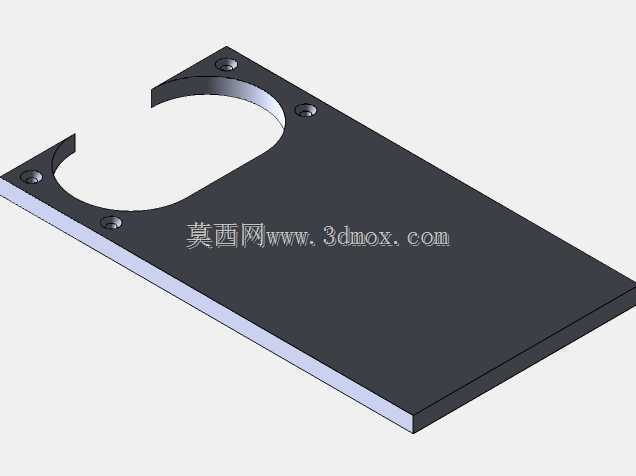

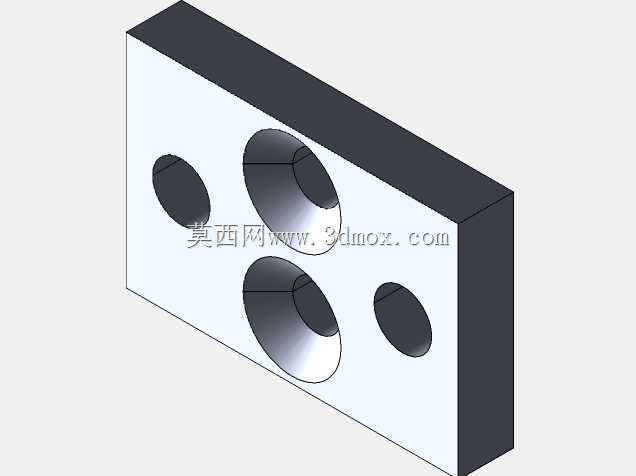

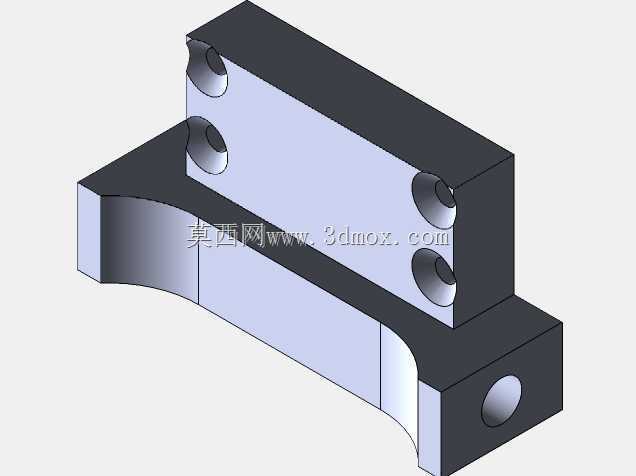

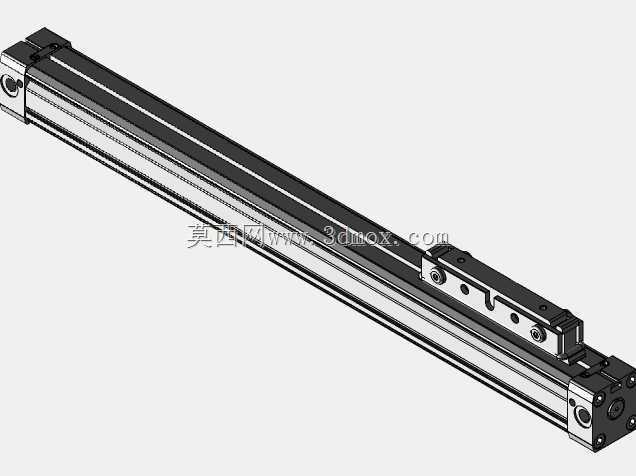

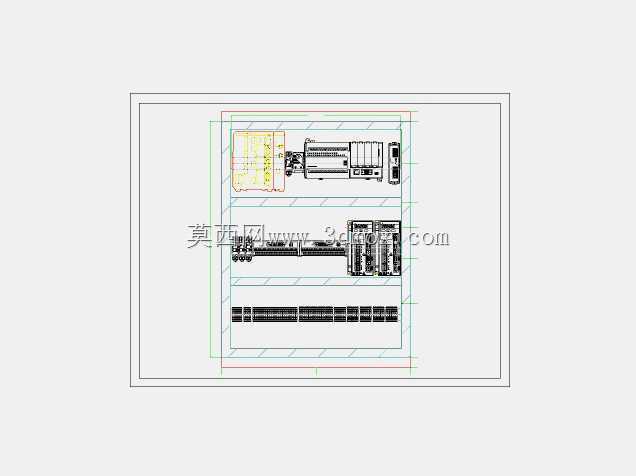

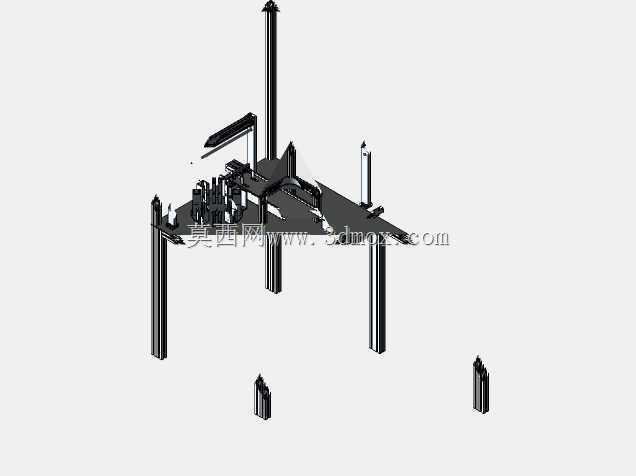

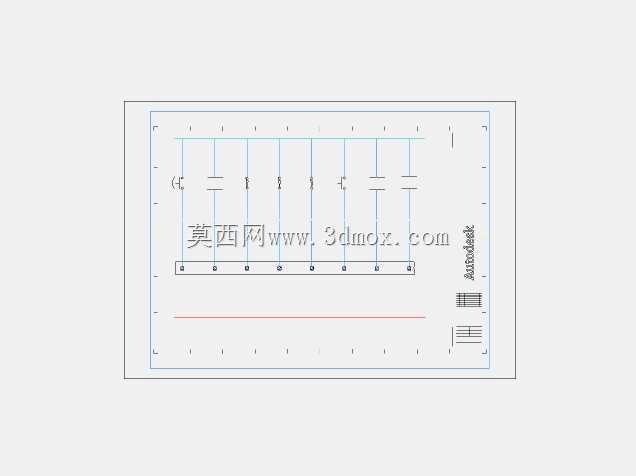

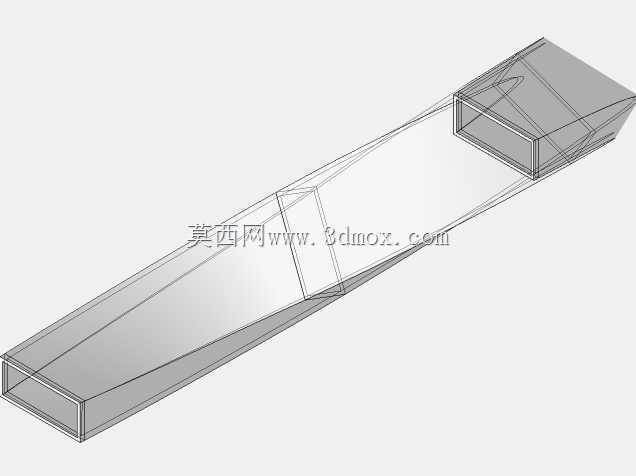

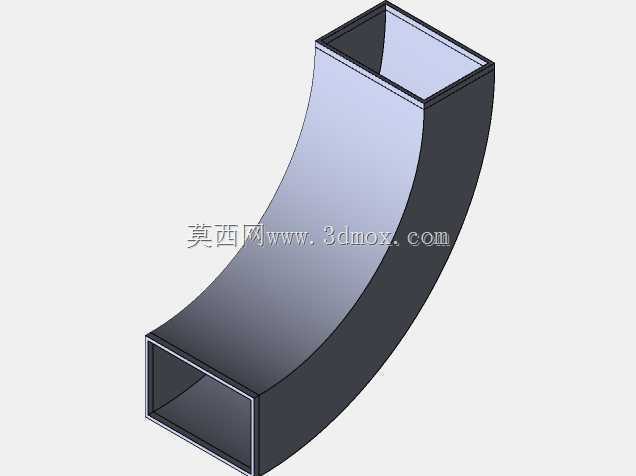

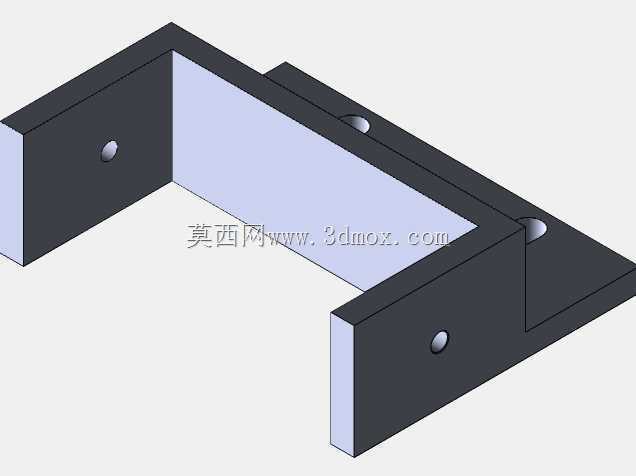

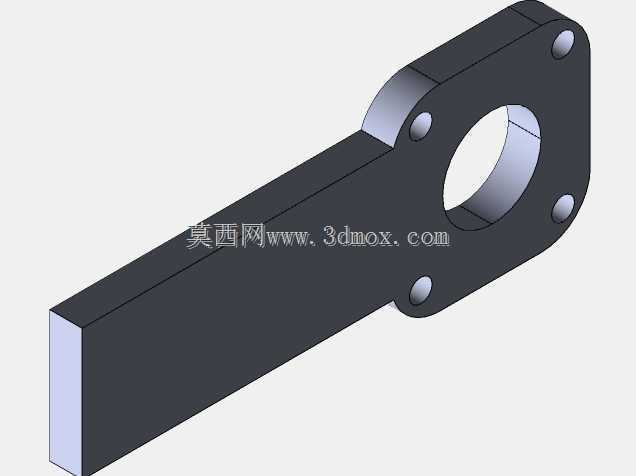

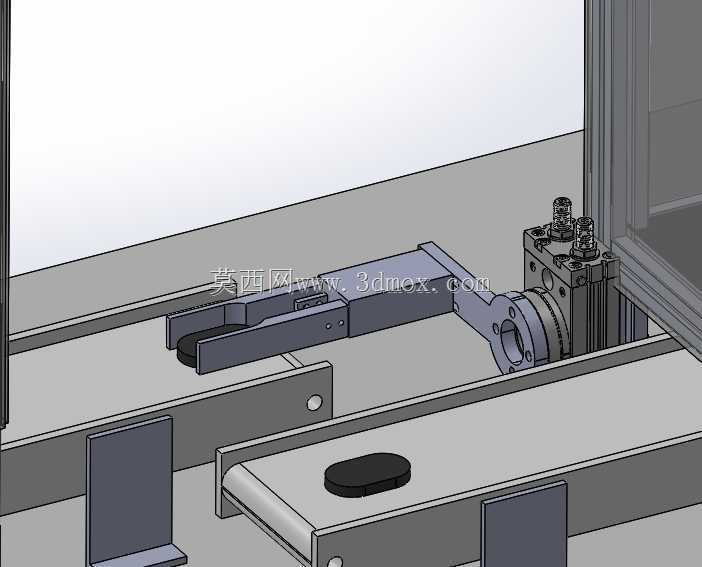

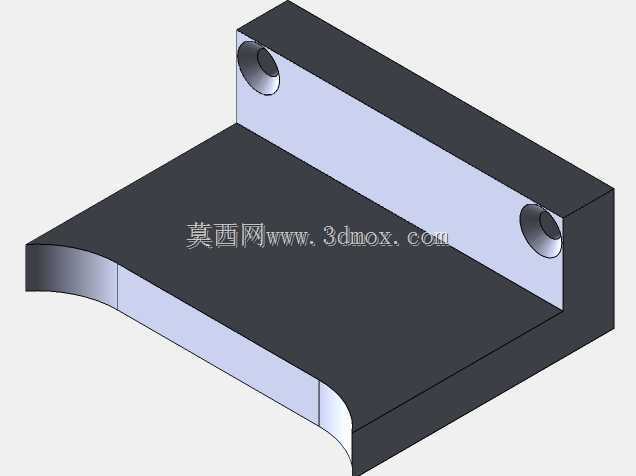

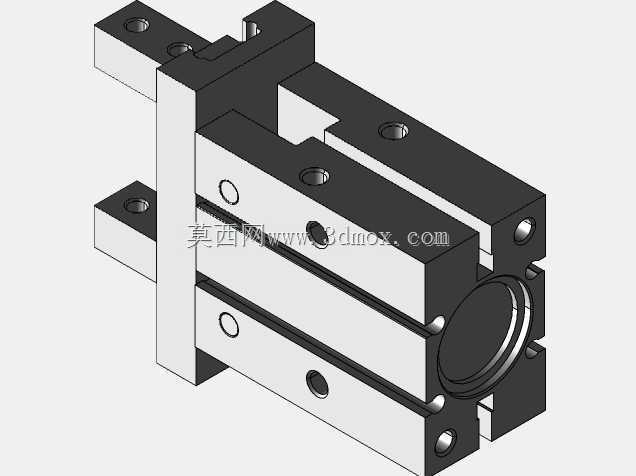

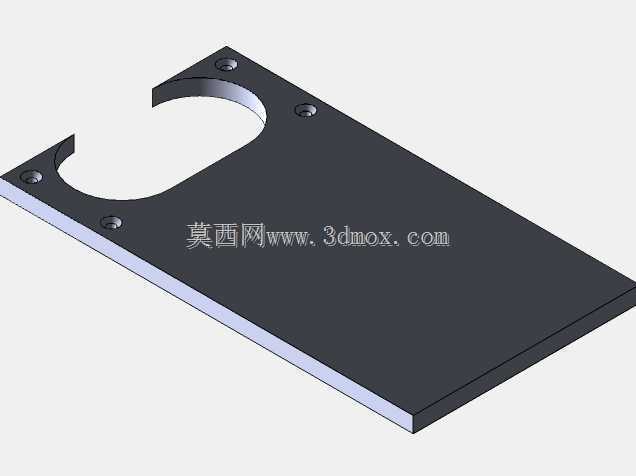

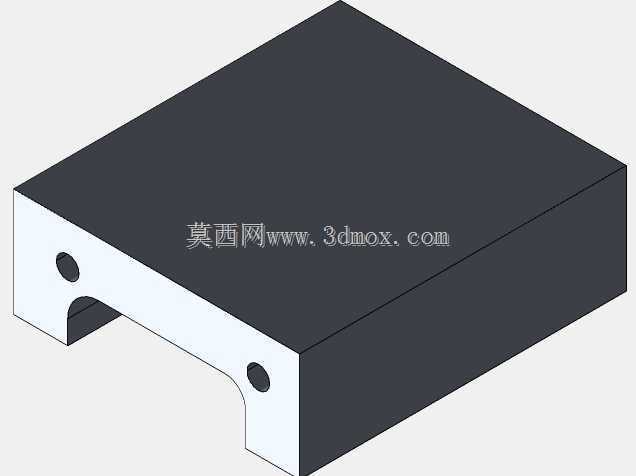

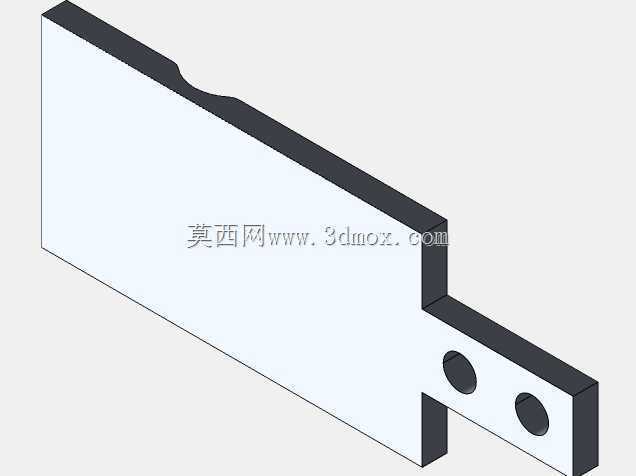

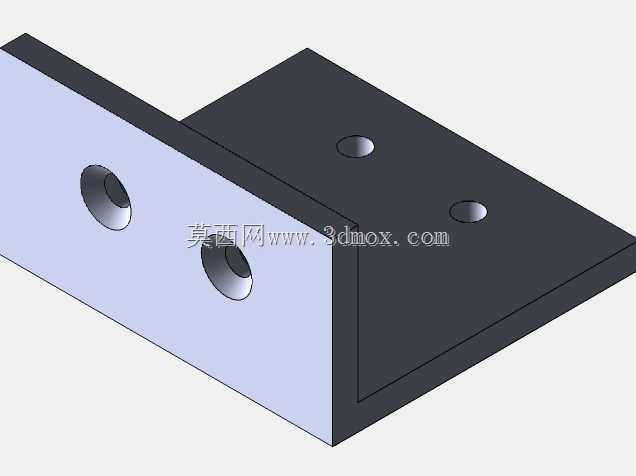

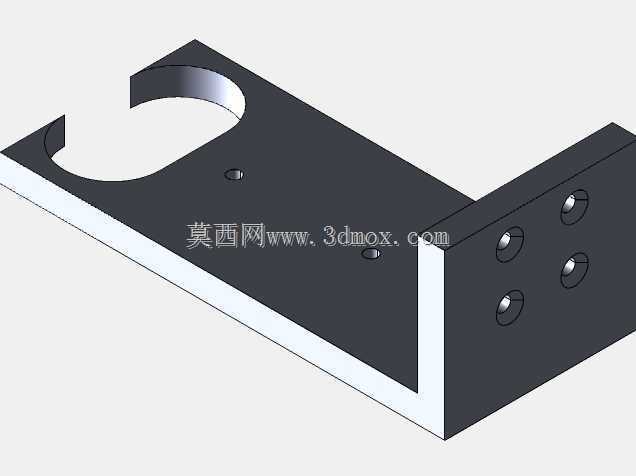

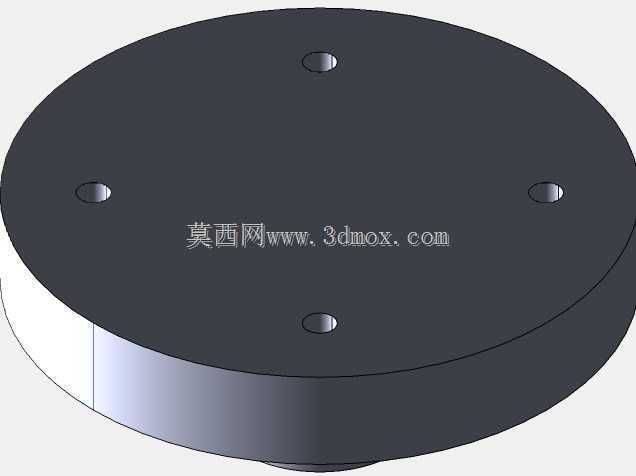

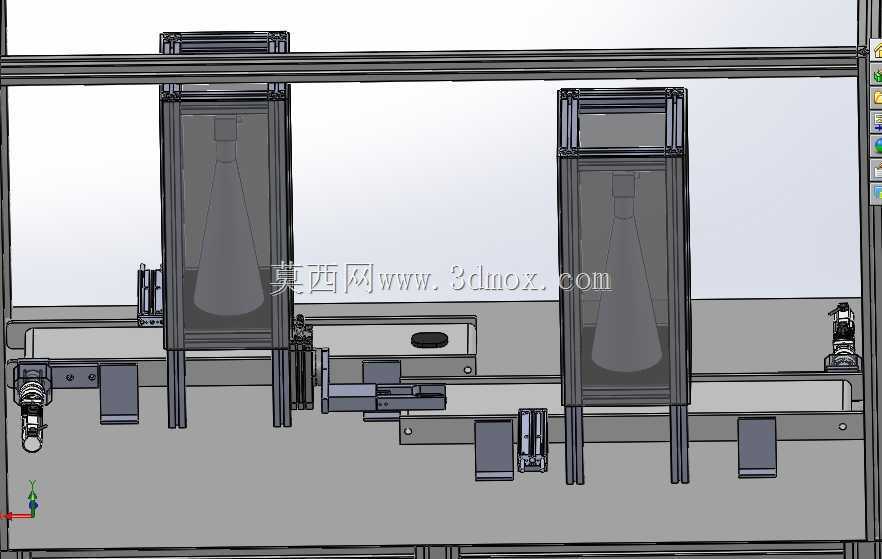

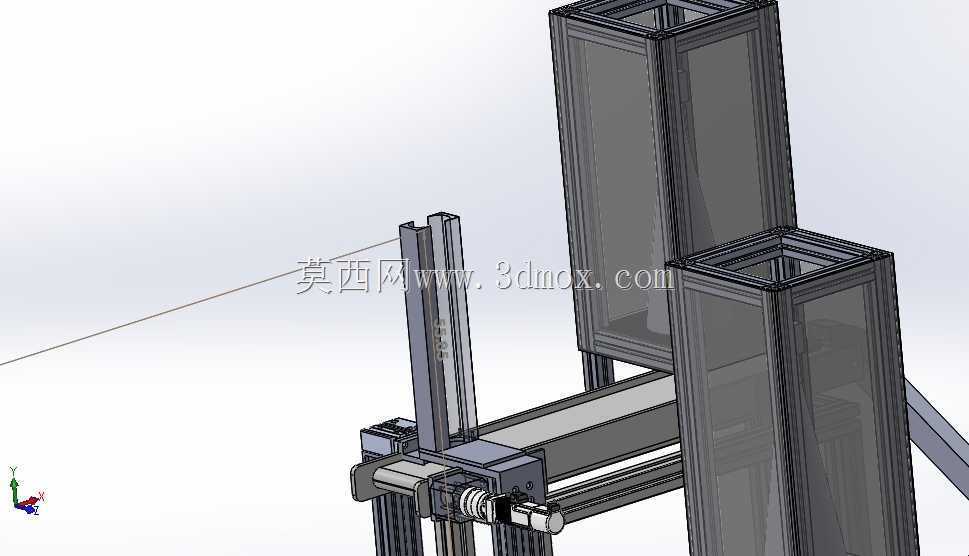

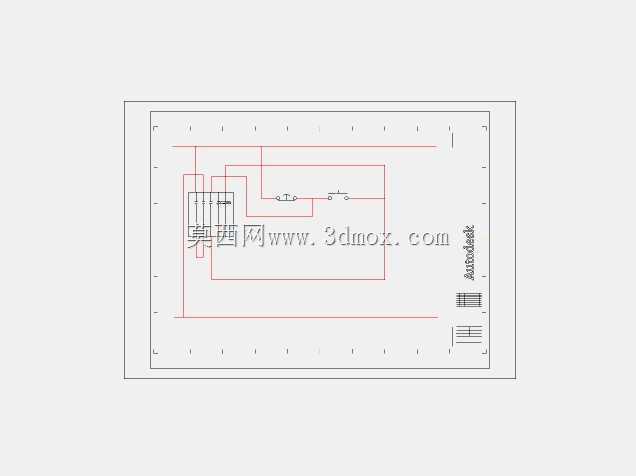

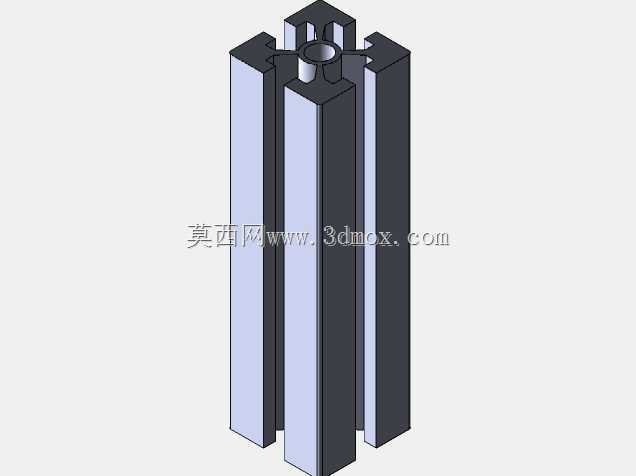

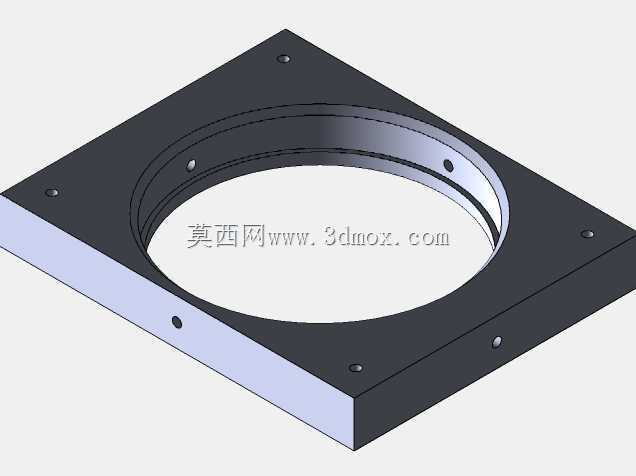

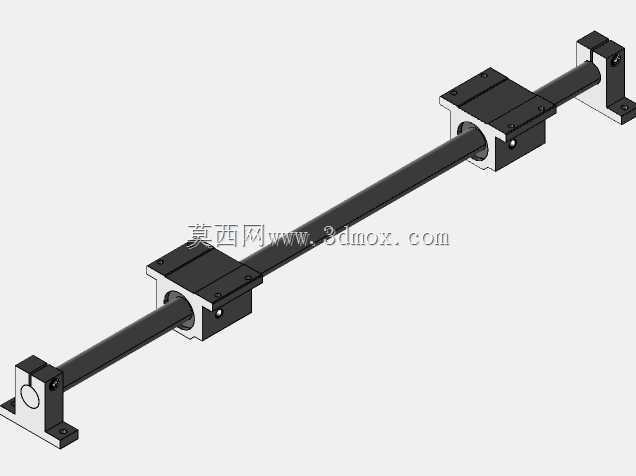

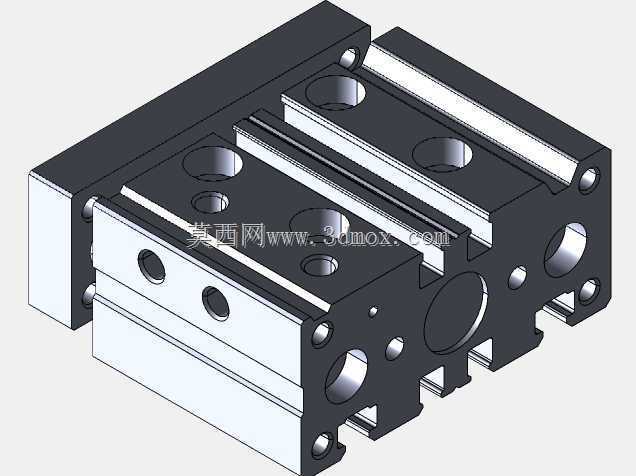

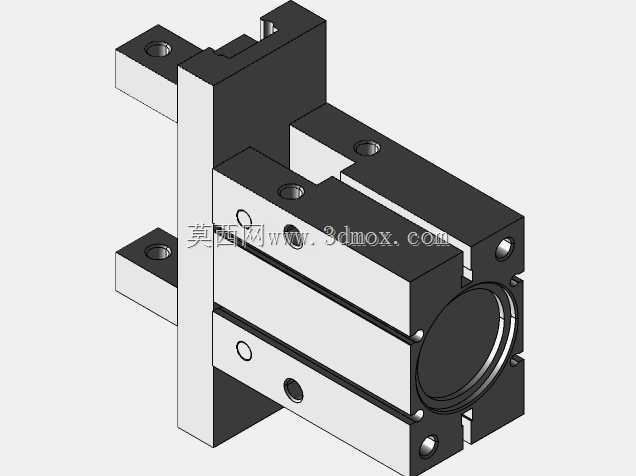

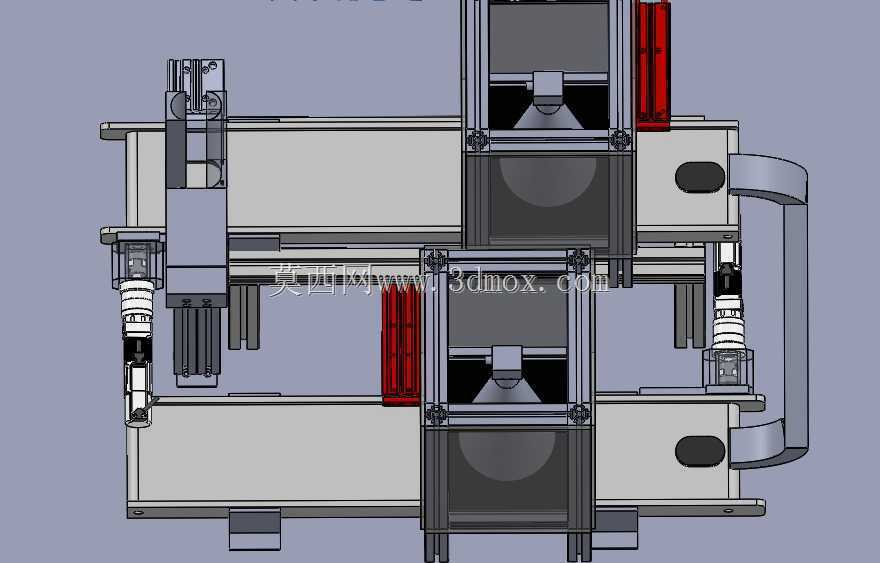

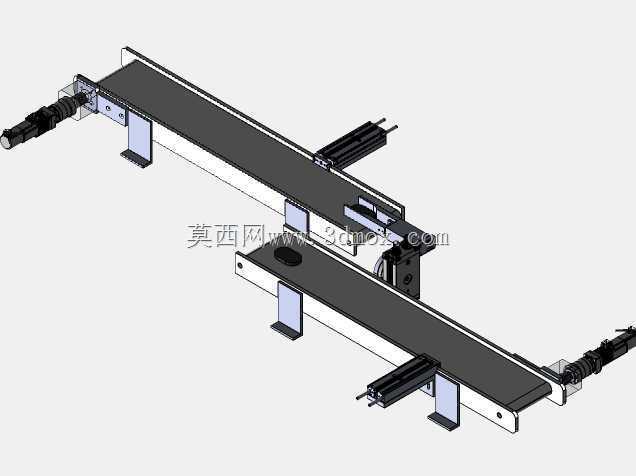

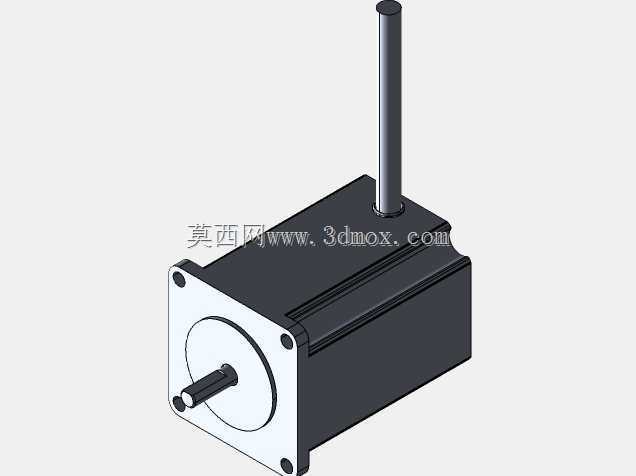

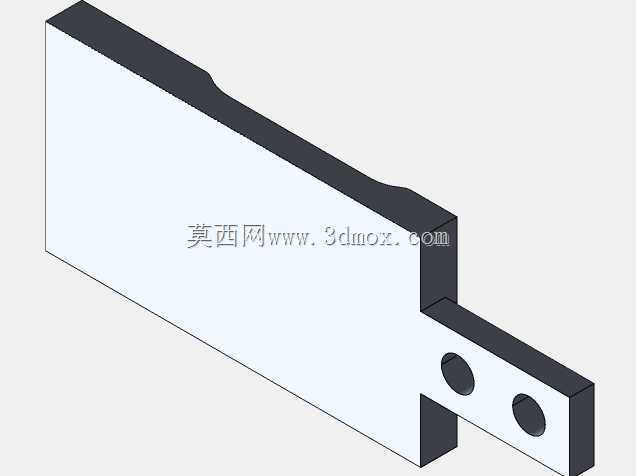

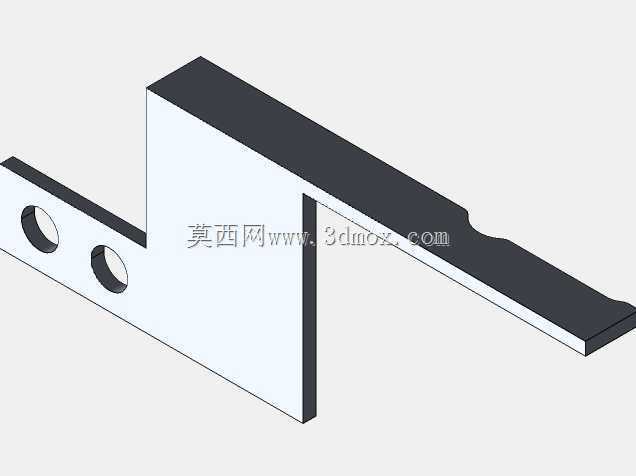

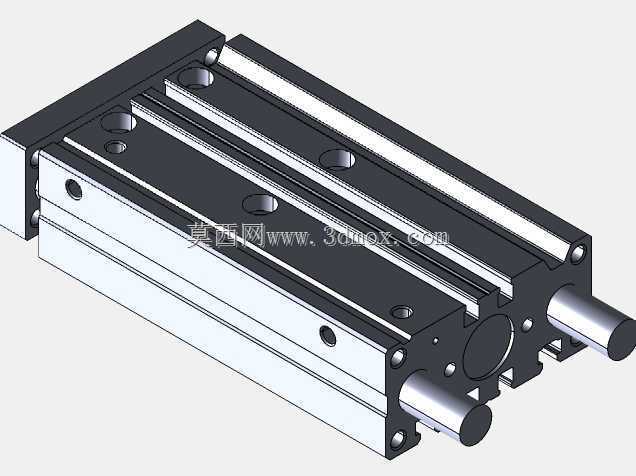

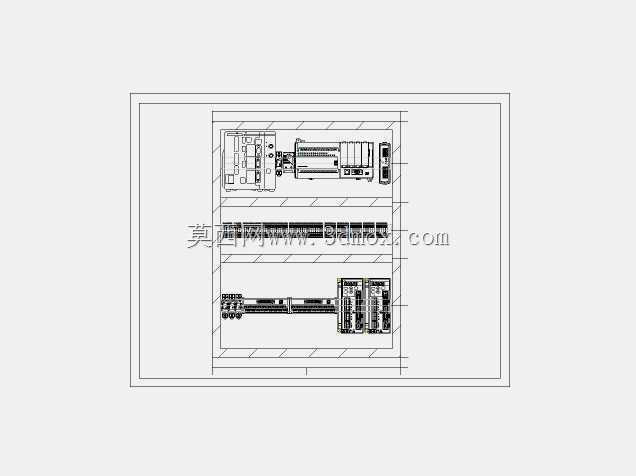

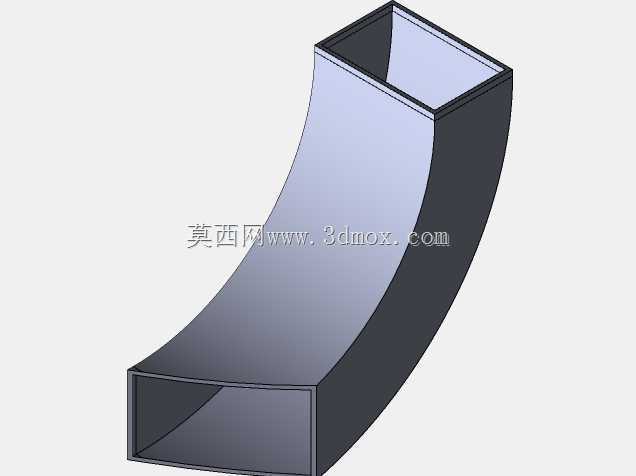

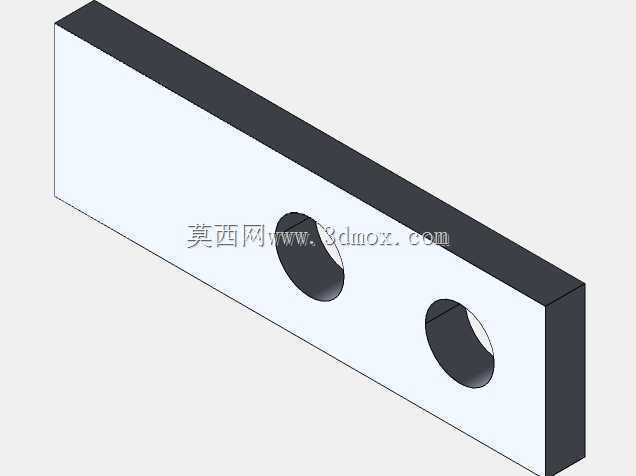

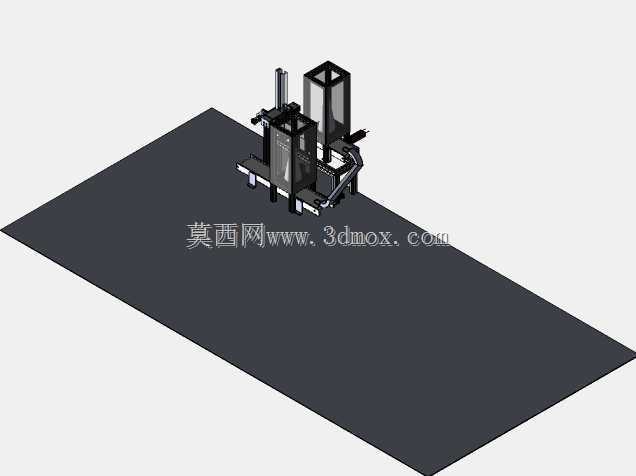

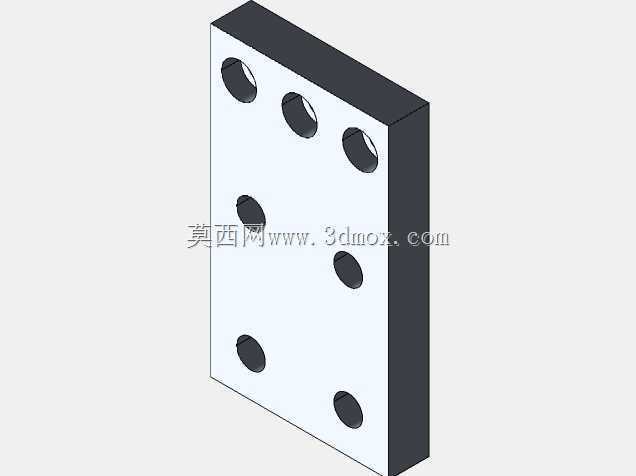

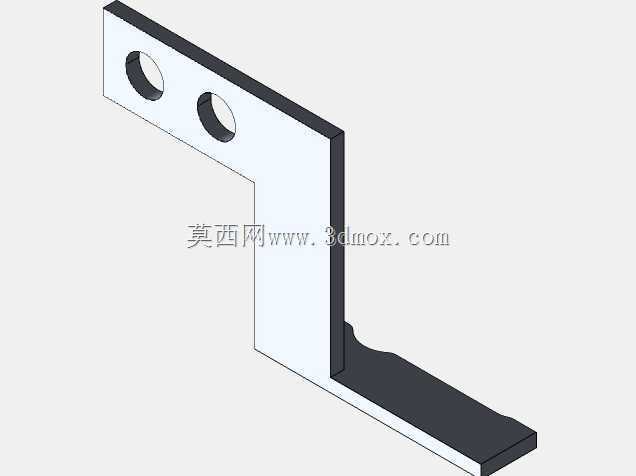

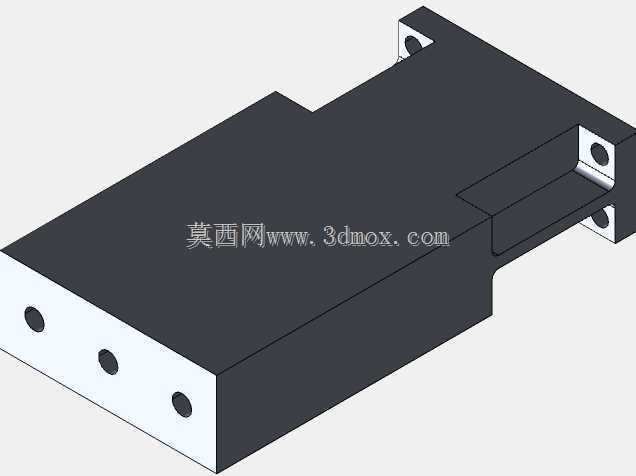

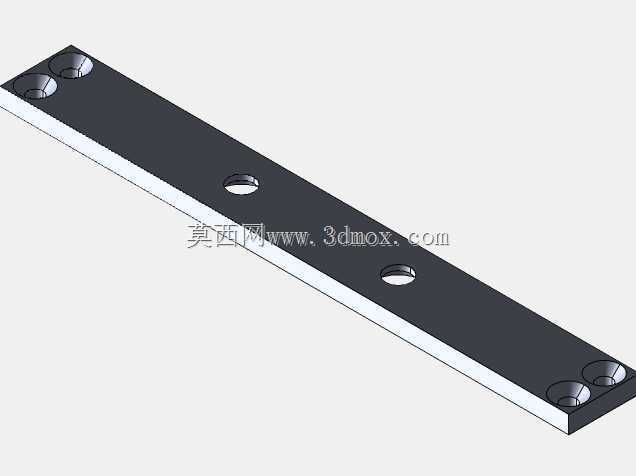

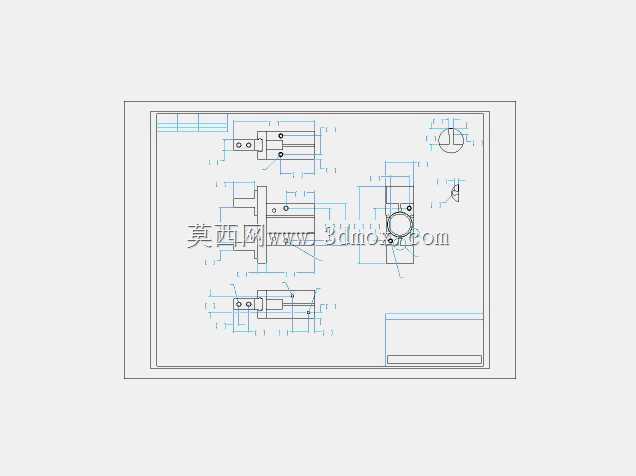

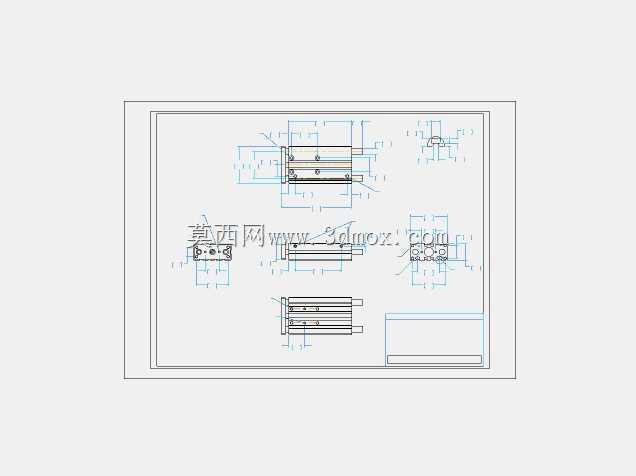

　　在汽车零部件生产的终检环节，密封件类零件的外观缺陷检测一直是容易被忽视却直接影响整车装配密封性的关键工序，这款VIM6检测基板正是针对福特特定规格连接器密封件、VW单滤板的目视检测工位开发的定位承载构件。不同于自动化视觉检测设备的复杂结构，纯目视检测工位的工装核心需求是定位精准、取放便捷、长时间使用无磨损变形，这也是该构件设计时的核心出发点。从结构上看，整块基板采用矩形板式结构，边缘做了极小的倒角处理，避免操作人员取放零件时被锐边划伤，基板厚度经过反复验证，既保证了整块板的平面度在长期使用中不会发生翘曲，也不会因为过厚导致工位整体重量过大，不便于工位的调整与搬迁。基板上的开孔分为两类，分布在四个角位置的大直径通孔是安装固定孔，

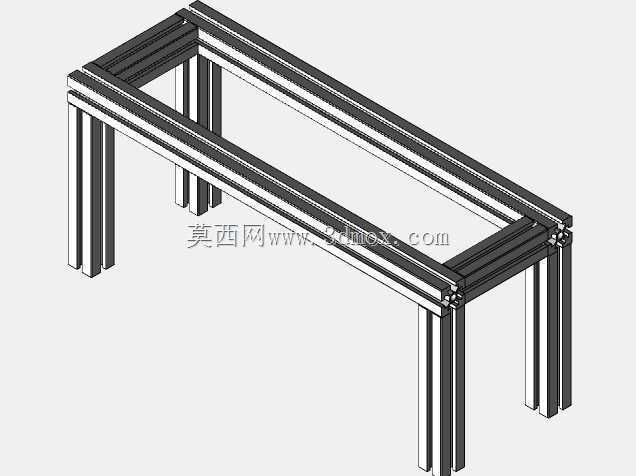

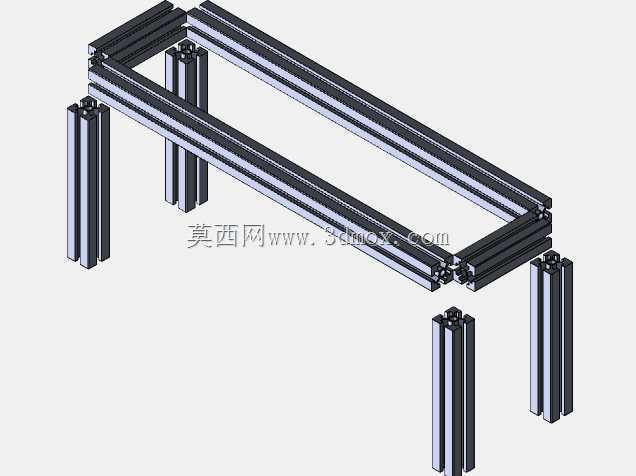

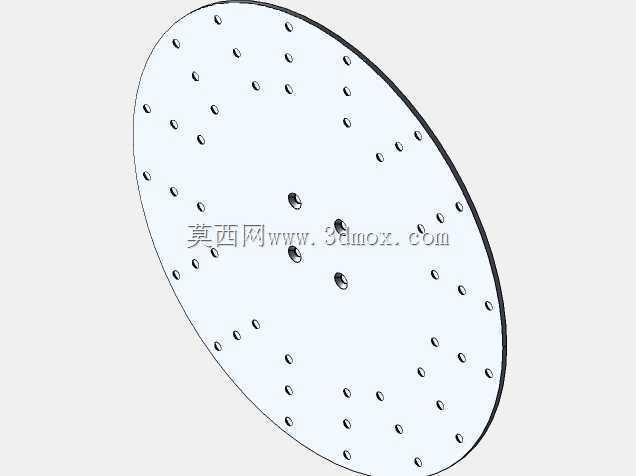

　　孔径与工位台架上的定位销完全匹配，安装时只需将四个孔对准台架销柱放下即可完成定位，不需要额外的紧固件锁紧，日常维护时可以直接抬起取下，清理工位台面的碎屑、残留污渍十分方便。分布在基板中部区域的三个小直径孔是零件定位孔，对应待检测的连接器密封件、单滤板上的自带定位凸点，检测时只需将待检零件的凸点对准这三个孔位平放，就能保证零件处于标准检测姿态，检测人员不需要反复调整零件位置，就能快速观察到密封件的唇边是否有缺胶、飞边、破损，单滤板的滤面是否有堵塞、开裂、压痕等常见外观缺陷，大幅降低目视检测的操作复杂度，减少因为零件摆放歪斜导致的漏检、误判。设计过程中特意将定位孔的位置公差控制在±0.05mm范围内，既不会因为公差过小导致零件取放卡顿，

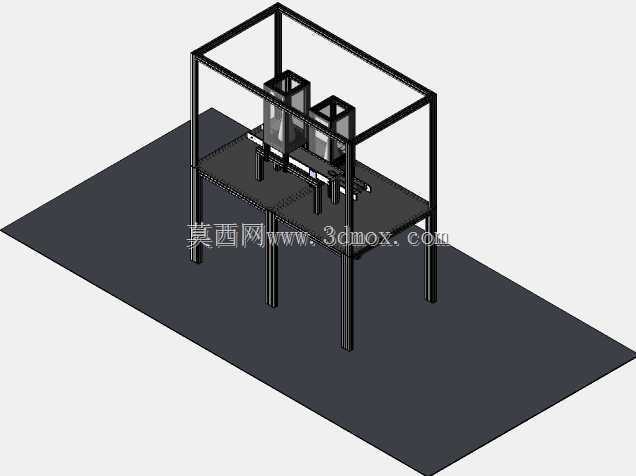

　　也不会因为公差过大导致零件摆放偏移，让检测视角出现偏差。基板表面采用哑光硬质阳极氧化处理，避免车间顶部的照明灯光在板面形成反光，干扰检测人员的视线，同时硬质氧化层的硬度足够高，日常取放零件产生的摩擦不会在板面留下划痕，长期使用后依然能保持平整的表面状态，不会因为划痕积存污渍影响零件摆放的平整度。从安装边界来看，整块基板的外形尺寸完全匹配现有目视检测工位的台架安装区域，不需要对现有台架做任何改造就能直接替换原有老旧工装，四个角的固定孔中心距与台架销柱中心距完全一致，安装后基板边缘与台架边缘齐平，不会突出台架造成磕碰风险。在实际产线应用中，这类目视检测工装的使用频率极高，单班次需要完成上千件零件的检测，因此基板的耐磨性、

　　易清洁性直接影响产线的检测效率，该设计特意避免了在板面设置多余的凹槽、凸起结构，整个板面除了定位孔和安装孔外完全平整，清理时只需用无尘布蘸取酒精擦拭一遍就能完成清洁，不会有污渍残留在结构缝隙中。针对不同批次零件的尺寸微小波动，定位孔的入口处做了微小的倒角导向，即使零件的定位凸点存在微小的尺寸偏差，也能顺着倒角滑入定位孔，不会出现零件放不平的情况。不同于复杂的自动化检测夹具，这款纯机械定位的检测基板没有活动部件，不存在易损件需要定期更换，投入使用后几乎不需要维护成本，非常适合汽车零部件供应链中高节拍、长时间运行的终检工位使用，能够在不增加设备投入的前提下，有效提升目视检测的一致性，降低人工检测的劳动强度，减少因为检测姿态不统一导致的质量问题流出。
