马自达MiataMX-5恒温器密封垫片结构设计

　　这款密封垫片适配马自达Miata MX-5车型的冷却系统恒温器安装位，是发动机冷却回路密封体系里的核心小尺寸零件，日常工况下承担着分隔恒温器壳体结合面、阻断冷却液渗漏、补偿壳体结合面加工公差的作用。在整车冷却系统的实际运行中，恒温器会根据冷却液温度动态切换大小循环通路，垫片所处的安装位置长期承受80-110℃的工作温度波动，同时接触带防腐添加剂的乙二醇基冷却液，还要承受壳体螺栓锁紧带来的持续压紧应力，因此设计阶段对其形位精度、密封面贴合度都有明确的工程要求。

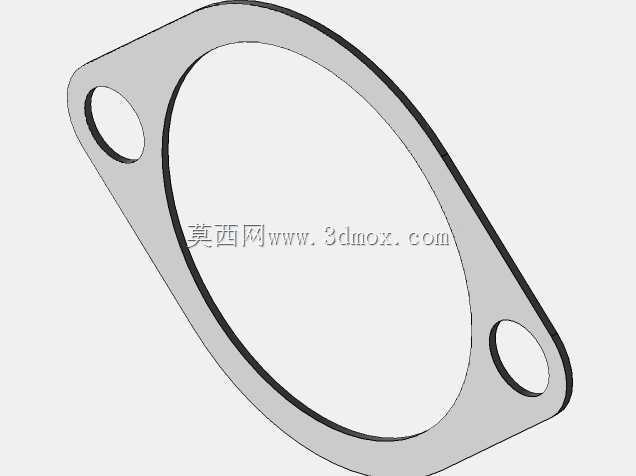

　　从结构外形来看，垫片整体采用非对称异形轮廓，主体为大尺寸中心过孔，孔径完全匹配恒温器的通流截面，不会对冷却液的循环通流造成额外节流阻力，保证大小循环切换时的冷却液流量满足发动机热管理需求。垫片本体两端各设置一个圆形安装定位孔，两个孔的中心距严格匹配恒温器壳体的螺栓柱间距，安装时可以直接套入壳体定位柱完成预定位，避免装配过程中垫片移位导致的密封面压偏问题。垫片的外轮廓完全贴合恒温器壳体的结合面外形，边缘无多余突出结构，不会和周边的水管接头、传感器安装位产生运动干涉，装配后整体完全藏于壳体结合面的压合区域内。

　　设计过程中首先确定的是密封面的有效压合宽度，围绕中心过孔的环形密封带宽度经过反复校核，既保证螺栓锁紧后密封面有足够的压应力抵消壳体结合面的平面度误差，又不会因为压合宽度过大导致螺栓锁紧力矩需求超出设计范围。两个安装孔周边的密封区域做了局部加宽处理，对应螺栓锁紧的应力集中区域，避免长期压紧后该区域出现材料蠕变导致的密封失效。垫片的厚度选取结合了壳体结合面的加工粗糙度、密封材料的压缩回弹率综合确定，常温下压缩率控制在合理区间，既可以填充结合面的微观加工刀痕，又不会因为压缩量过大导致垫片本体被压溃损坏。

　　在整车装配场景中，这款垫片属于发动机冷却系统维修、恒温器更换时的必换密封件，装配时无需额外涂覆密封胶，依靠自身材料的压缩回弹特性即可实现可靠密封，有效降低售后维修的操作复杂度。实际装车工况下，垫片需要承受发动机运行带来的持续振动，以及冷启动、热车全工况下的温度循环冲击，因此轮廓的转角位置全部采用圆弧过渡，避免尖角位置出现应力集中导致的垫片开裂问题。从安装边界来看，垫片装配后整体平面度公差控制在极小范围内，和壳体结合面贴合后无局部翘曲，两个安装孔的位置度公差满足装配要求，无需人工修配即可直接完成安装，适配生产线批量装配以及售后维修场景的快速更换需求。

　　从功能实现逻辑上，这款垫片的密封性能直接影响恒温器的工作稳定性，一旦出现密封失效，会导致冷却液渗漏，造成冷却系统压力不足，进而引发发动机过热、恒温器开闭逻辑异常等问题，因此设计阶段对垫片的轮廓精度、孔位精度都做了严格的公差约束。中心过孔的边缘做了圆滑处理，没有飞边毛刺，不会在冷却液长期冲刷下脱落杂质堵塞冷却回路的细小管路，也不会卡滞恒温器的运动阀芯。垫片整体采用无额外凸起的扁平化设计，存储运输过程中可以多层叠放，不会因为结构突出出现变形损坏，也方便售后配件的仓储管理。在发动机热管理系统的匹配设计中，这款垫片的通流截面和恒温器的通流截面完全对齐，没有台阶结构，避免冷却液流动过程中在台阶位置产生涡流，降低流阻的同时也减少了该区域的气蚀风险，延长冷却系统相关部件的使用寿命。
