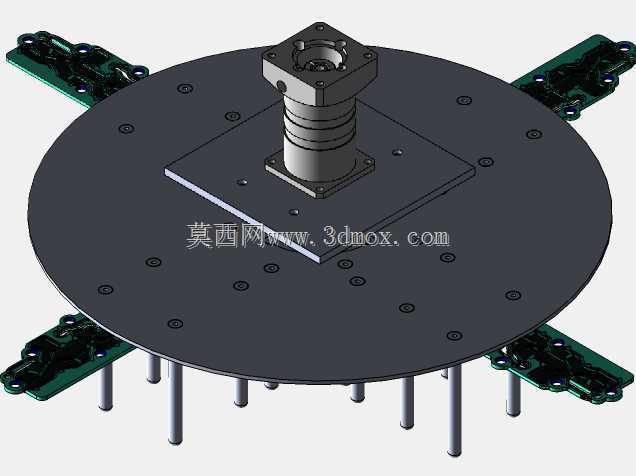

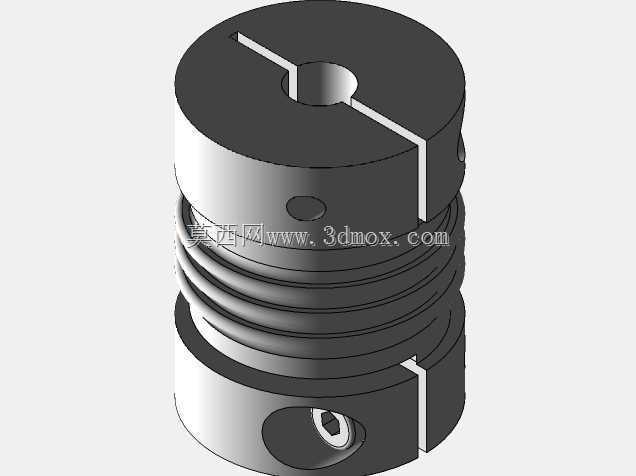

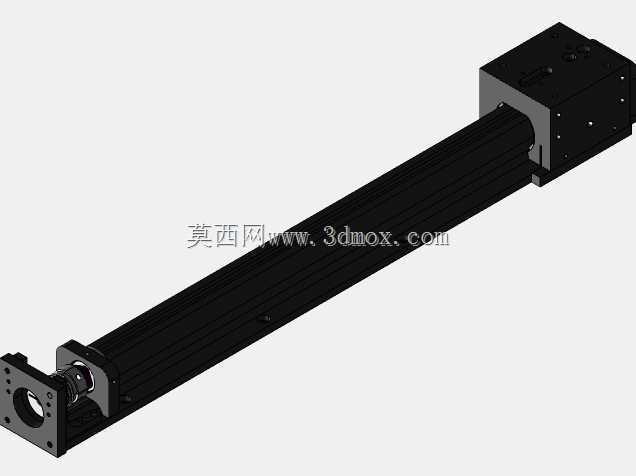

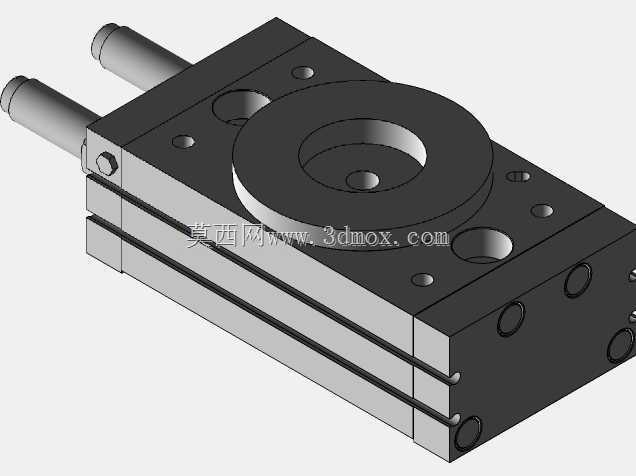

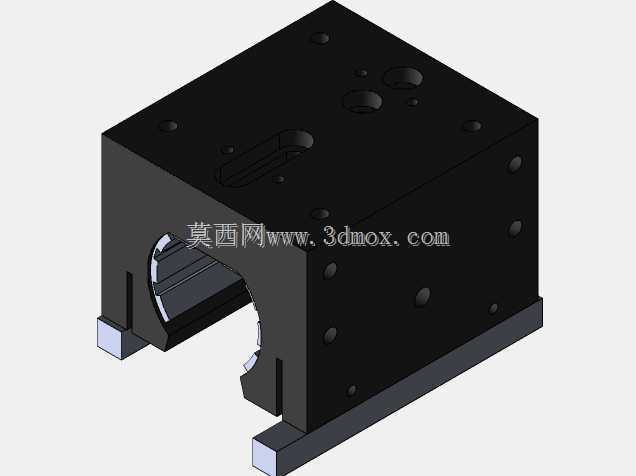

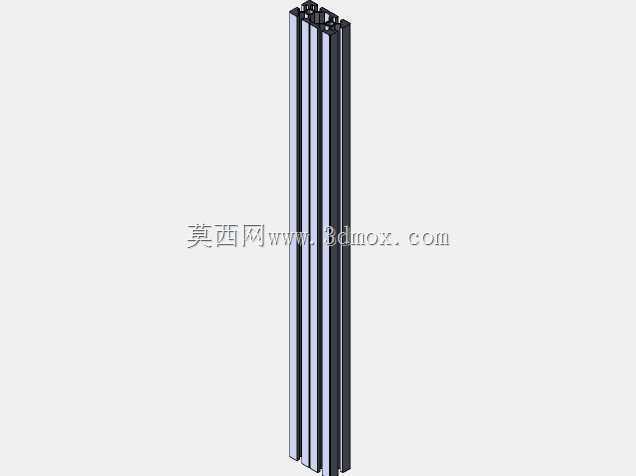

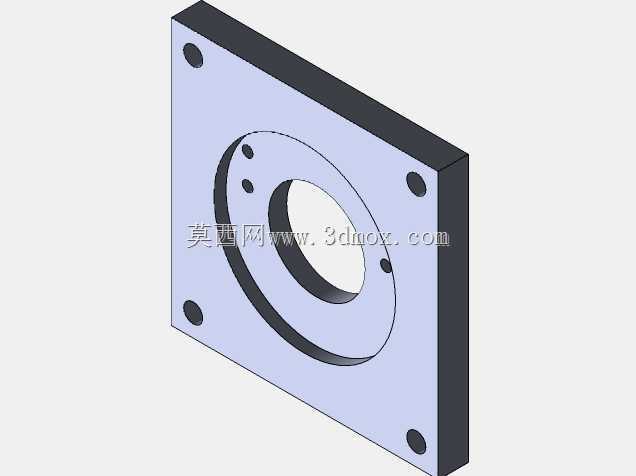

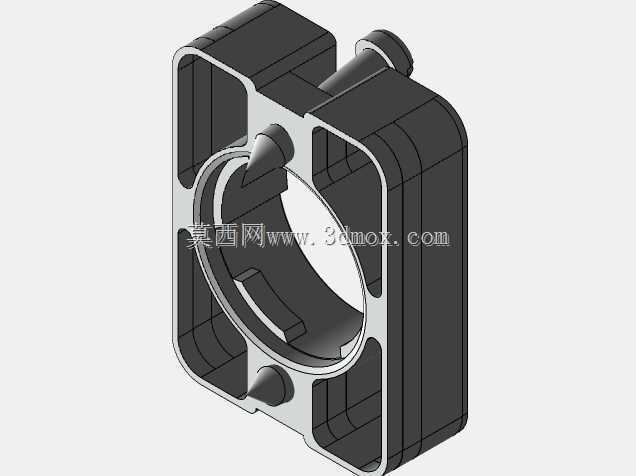

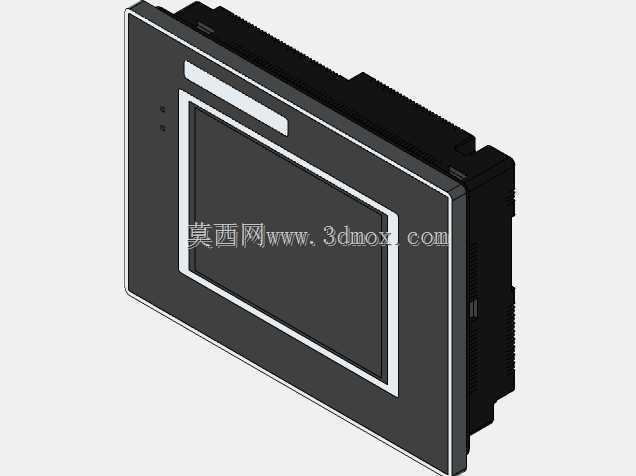

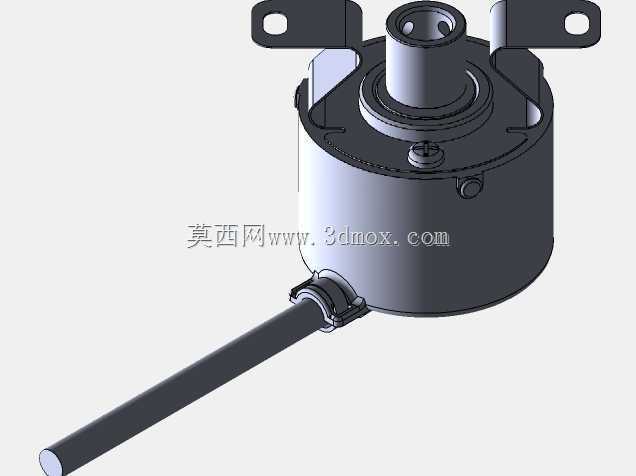

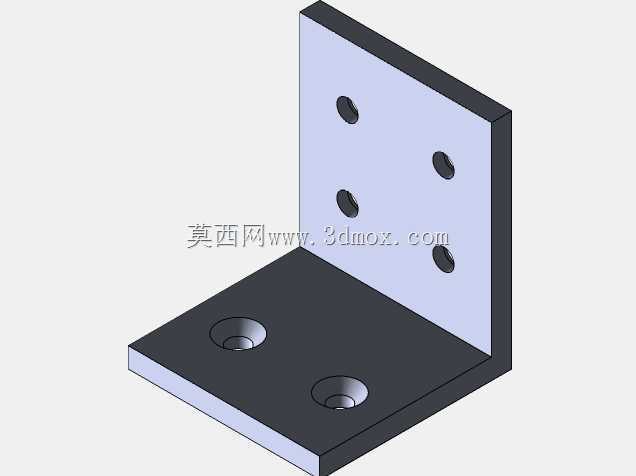

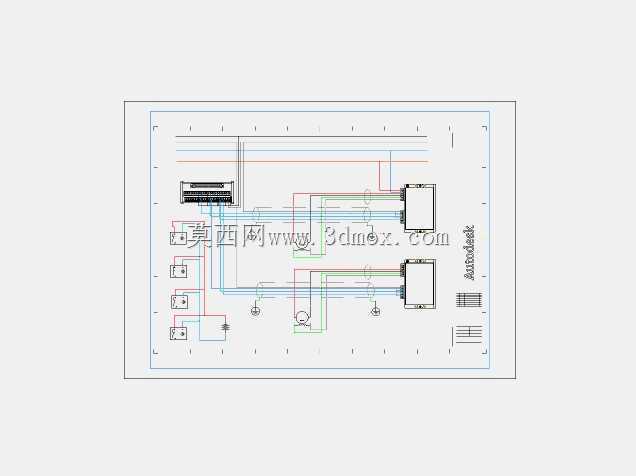

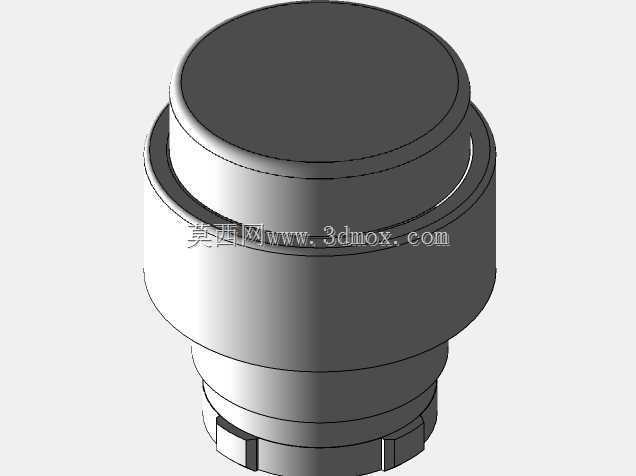

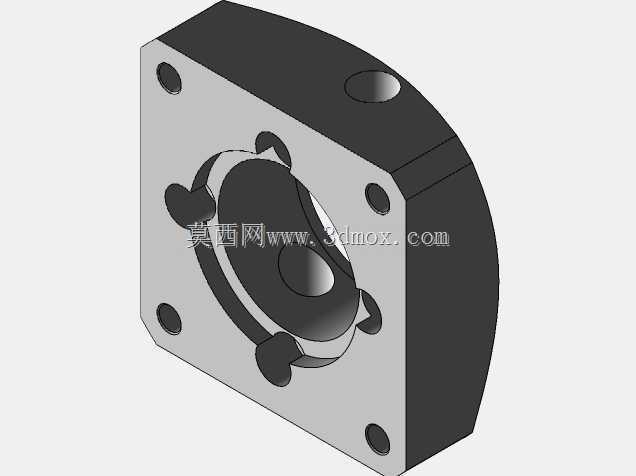

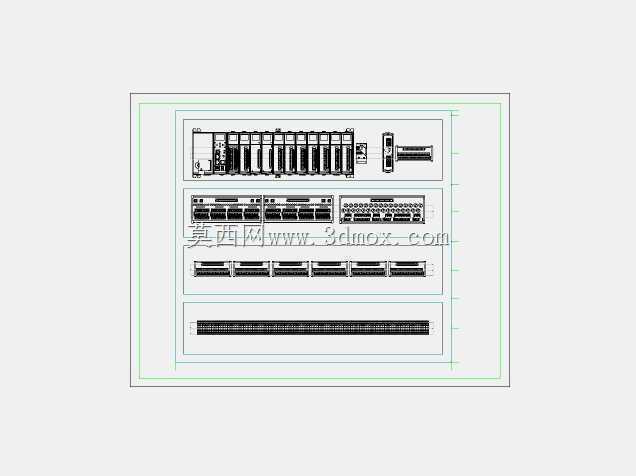

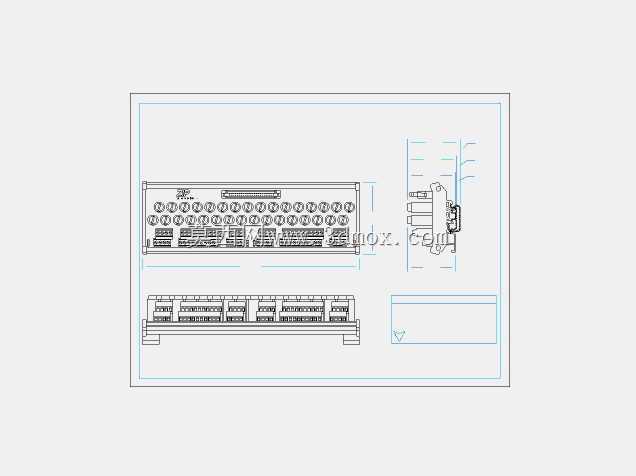

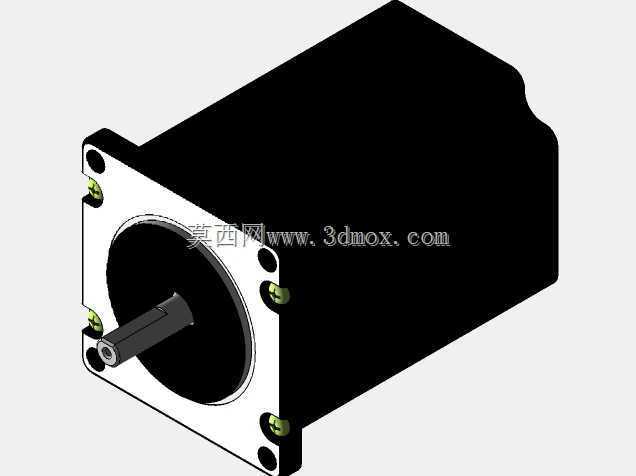

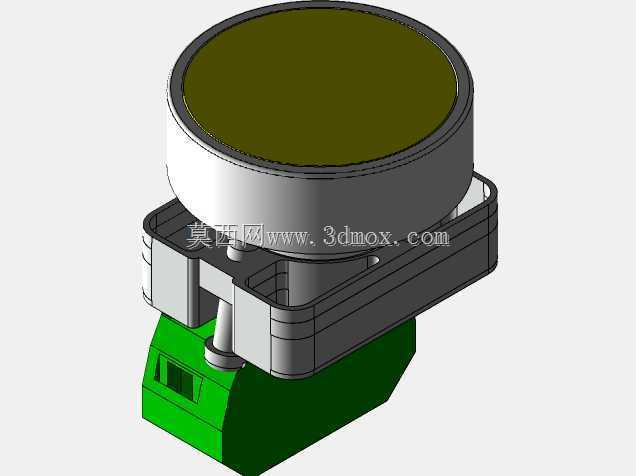

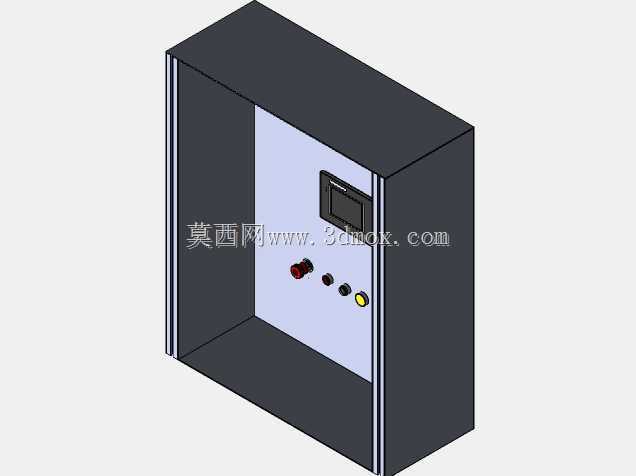

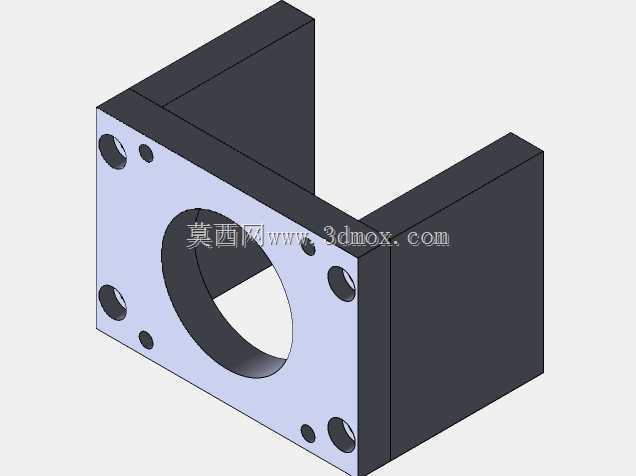

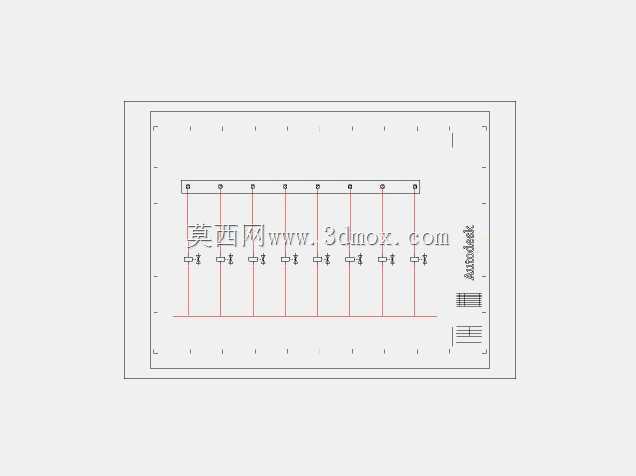

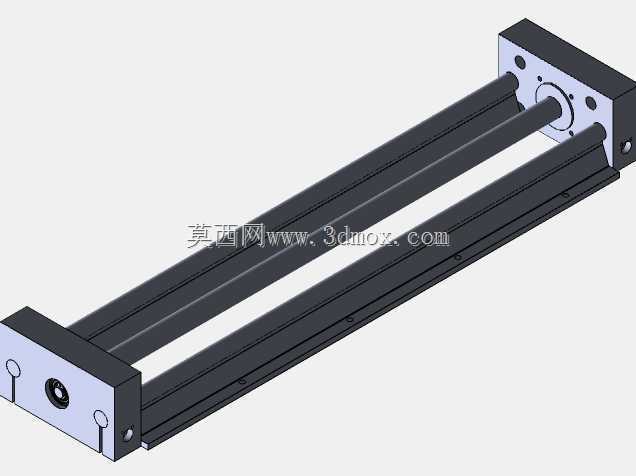

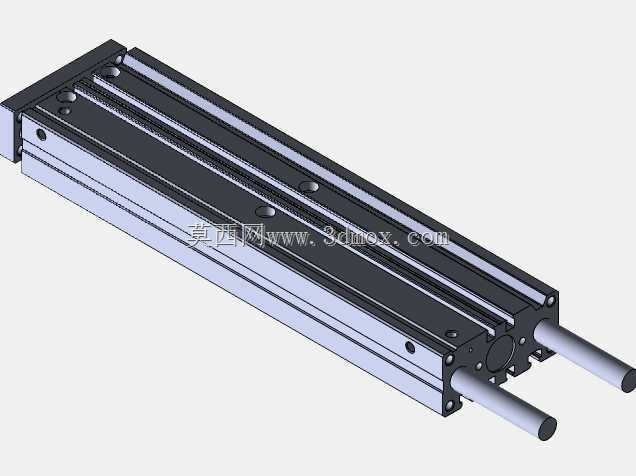

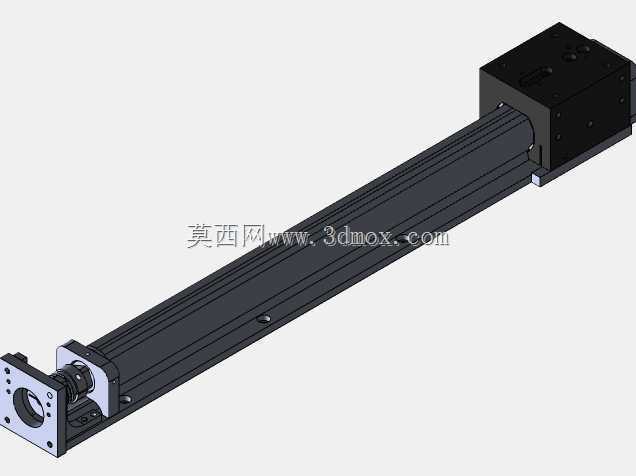

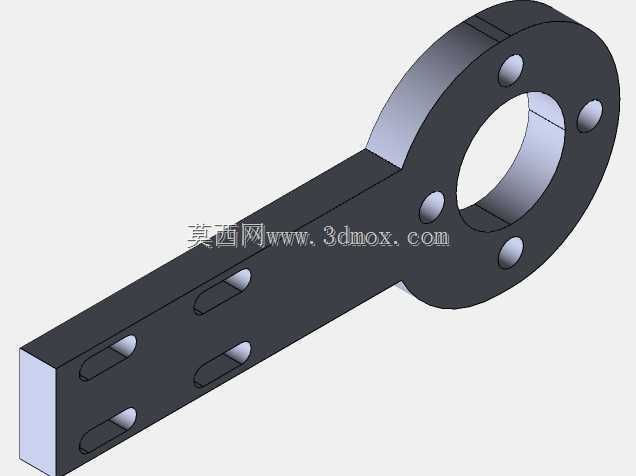

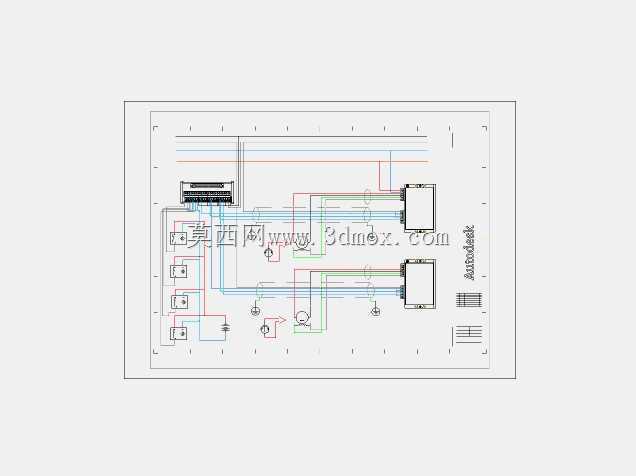

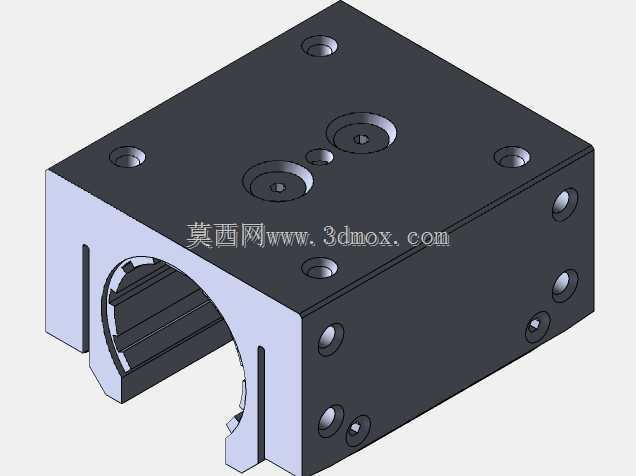

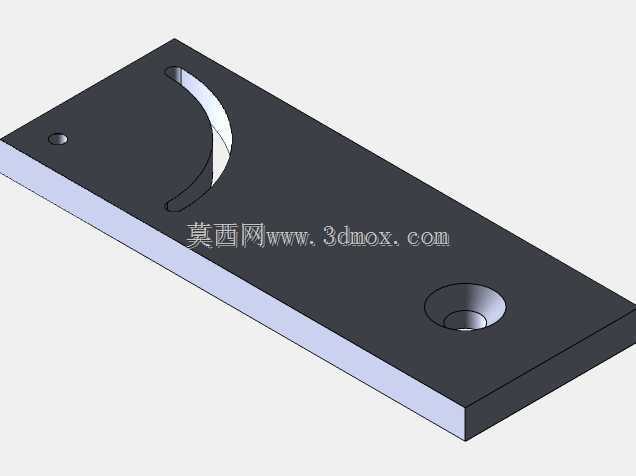

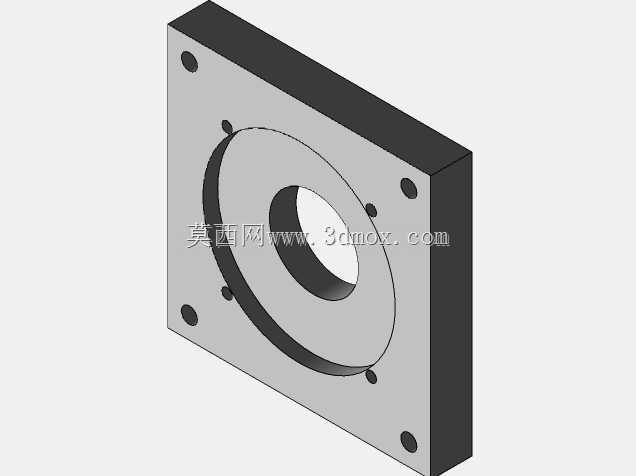

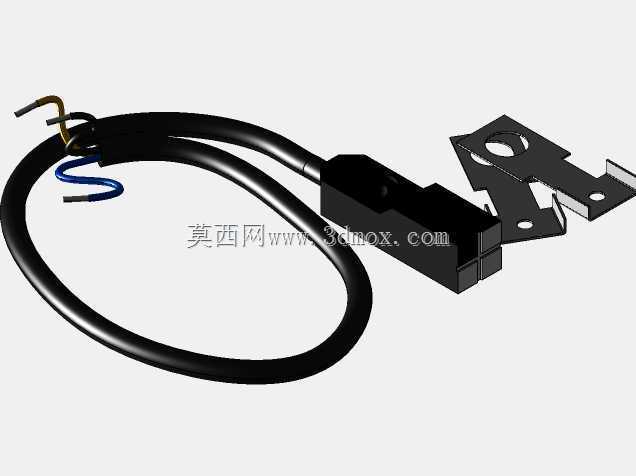

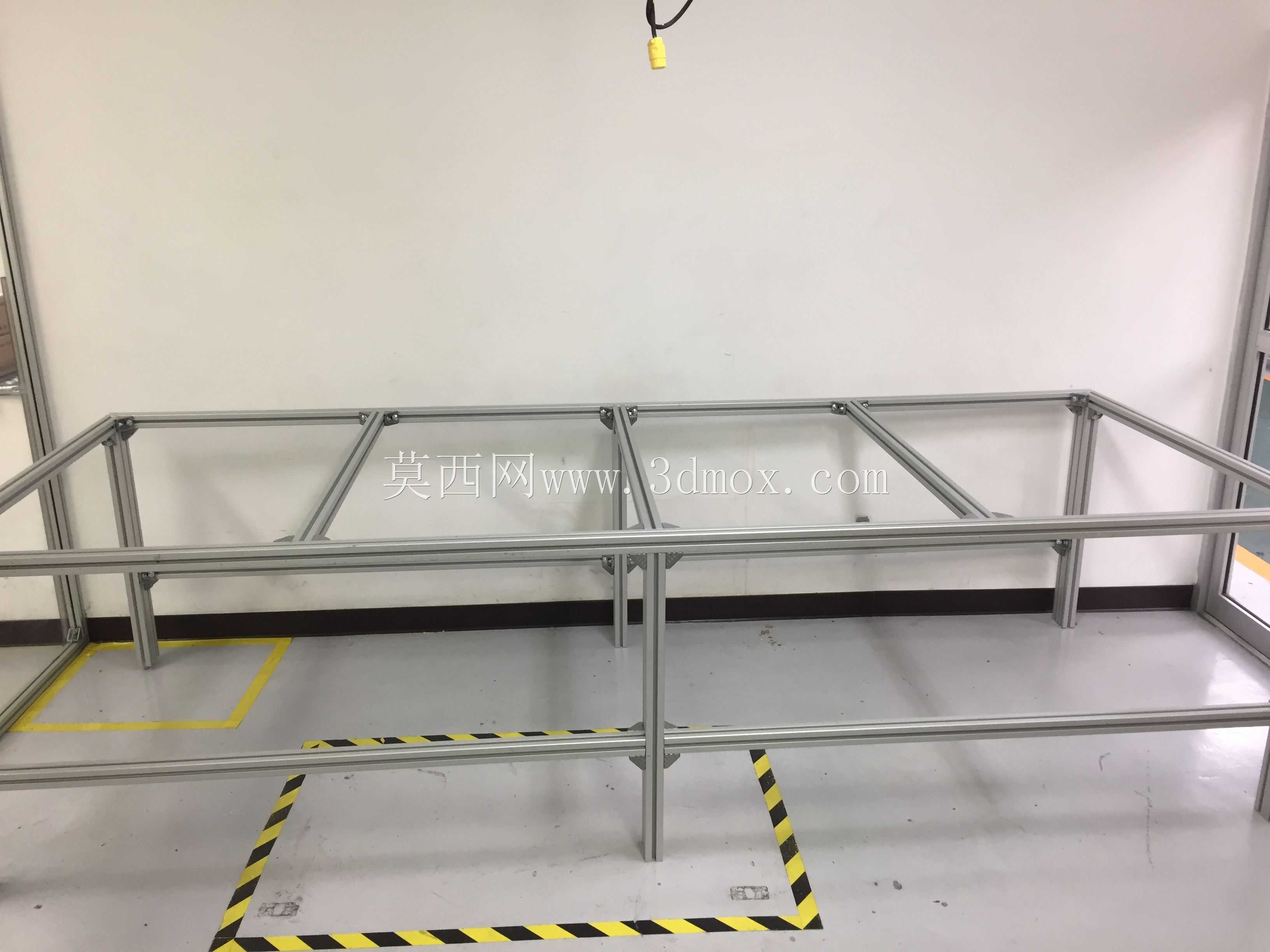

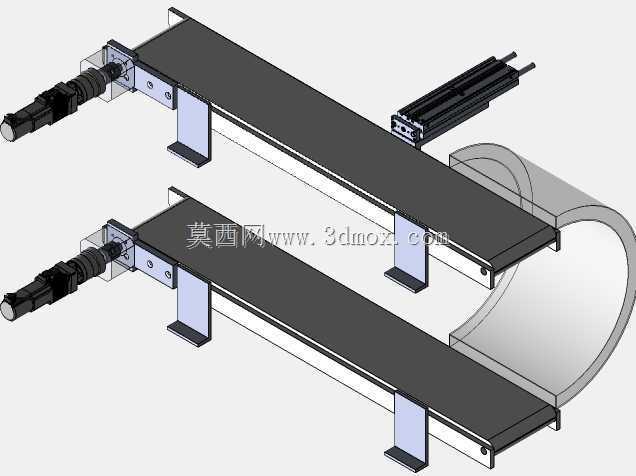

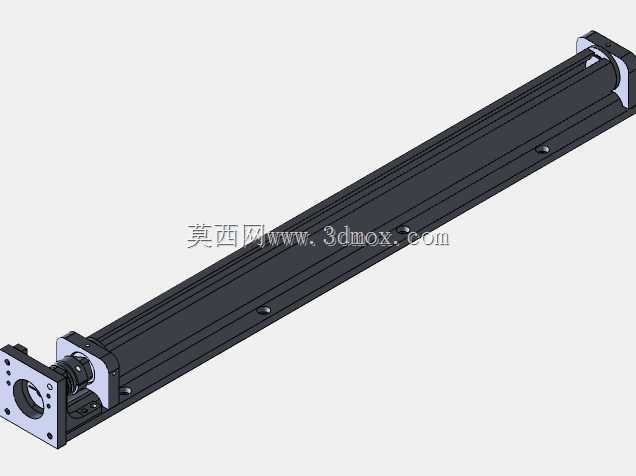

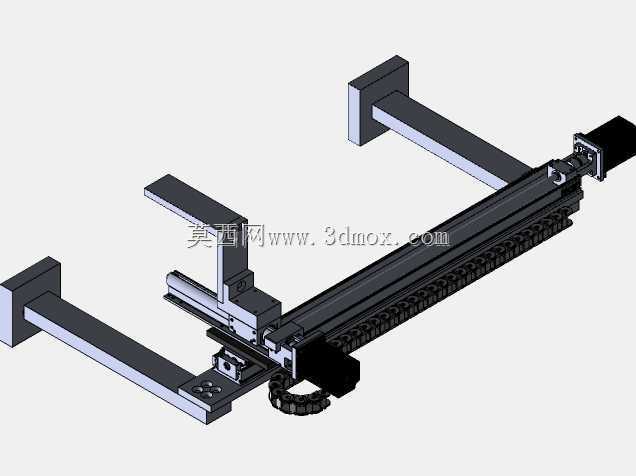

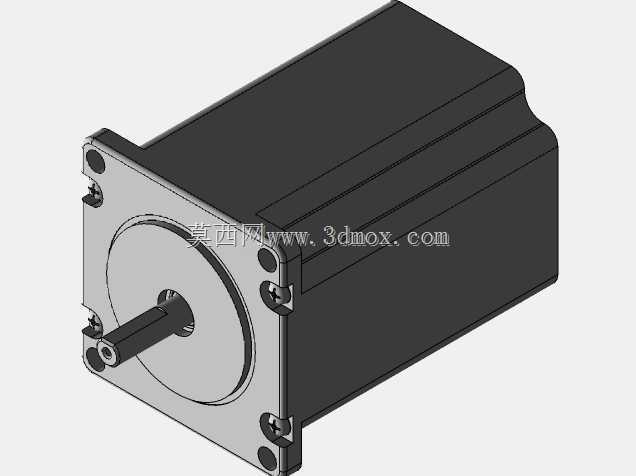

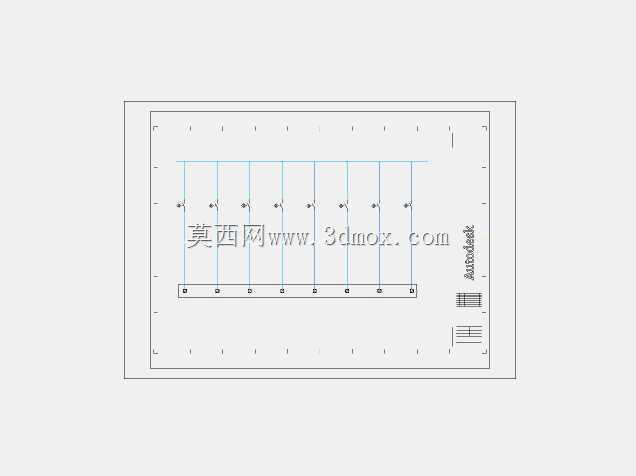

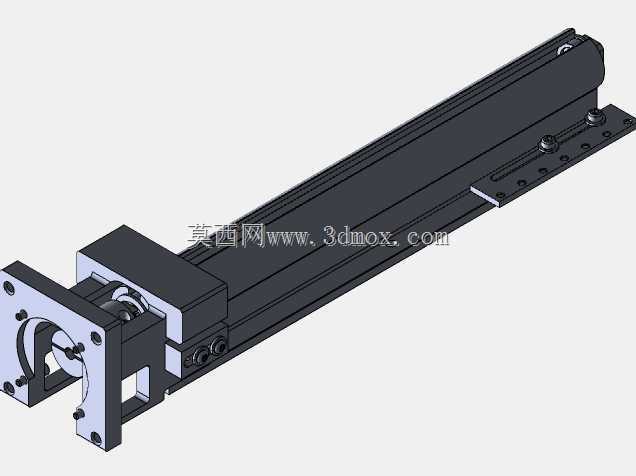

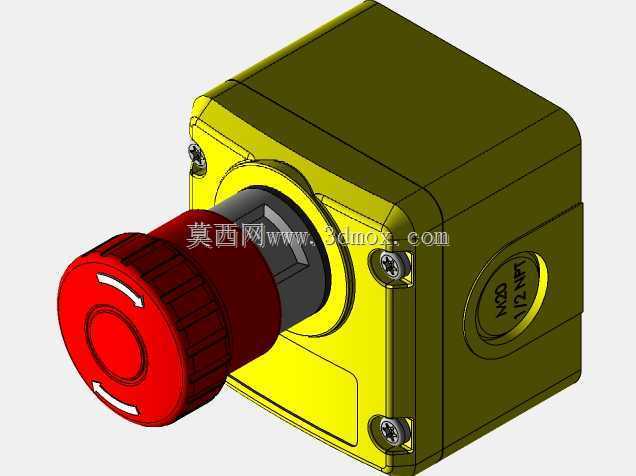

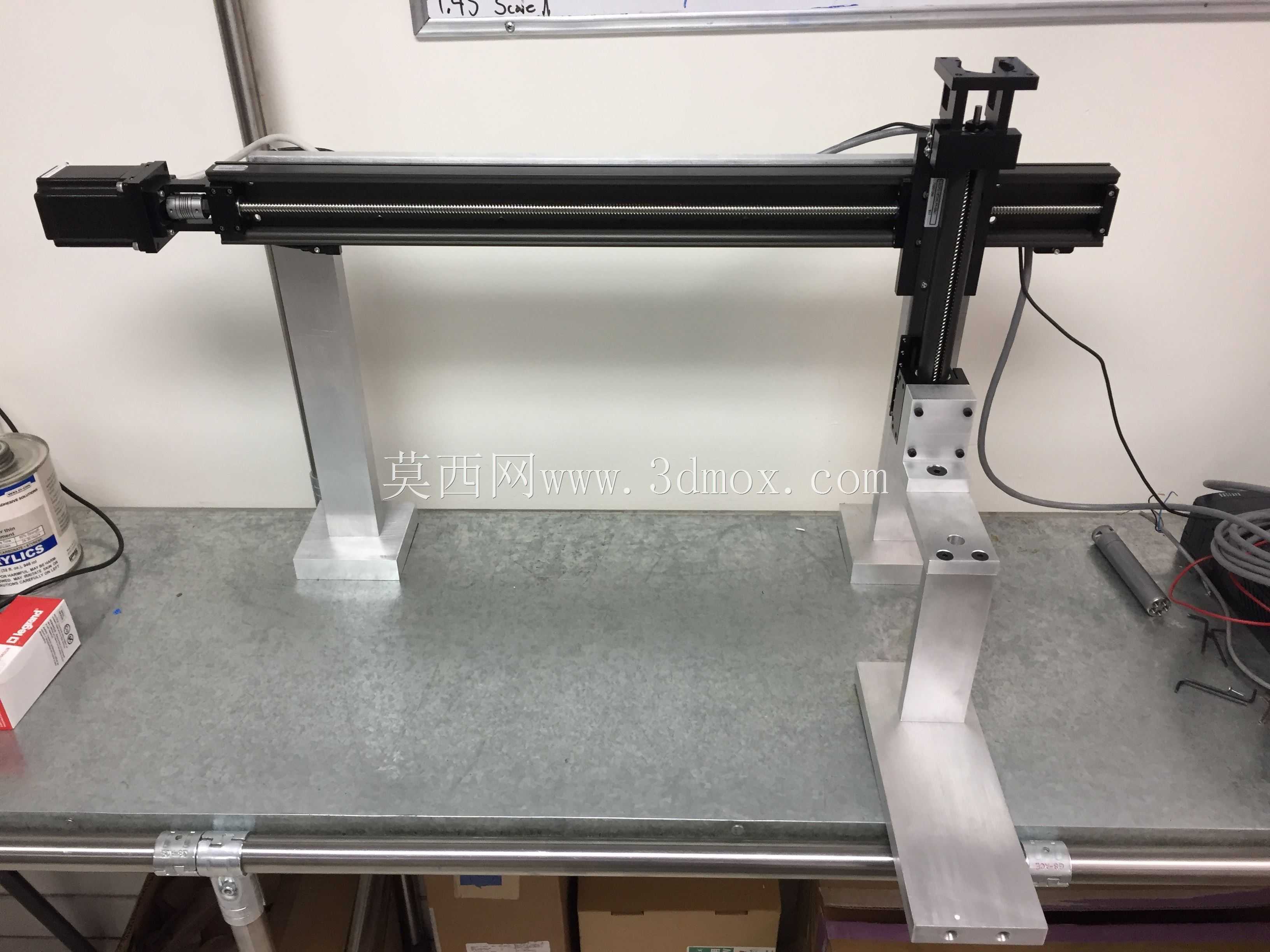

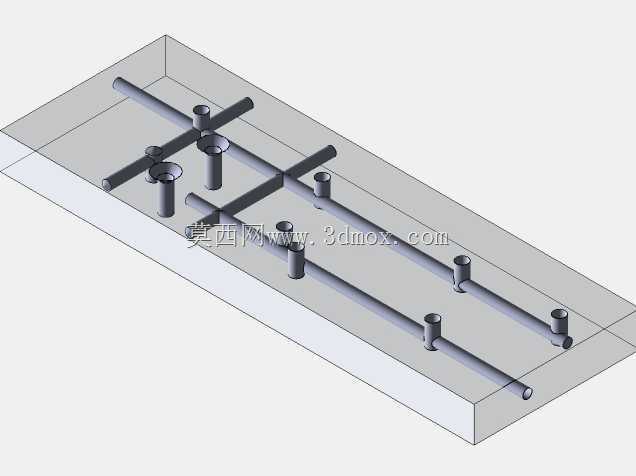

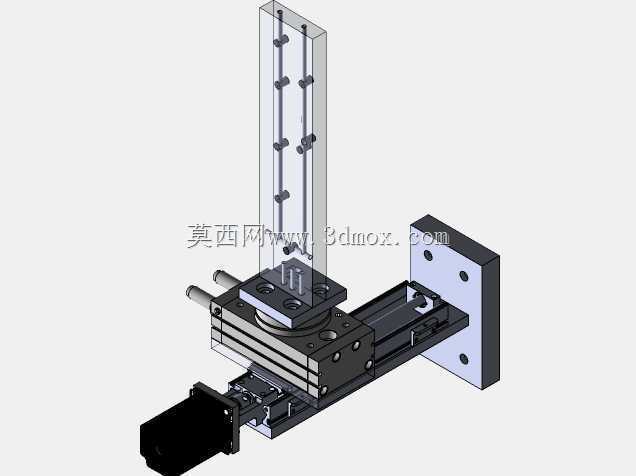

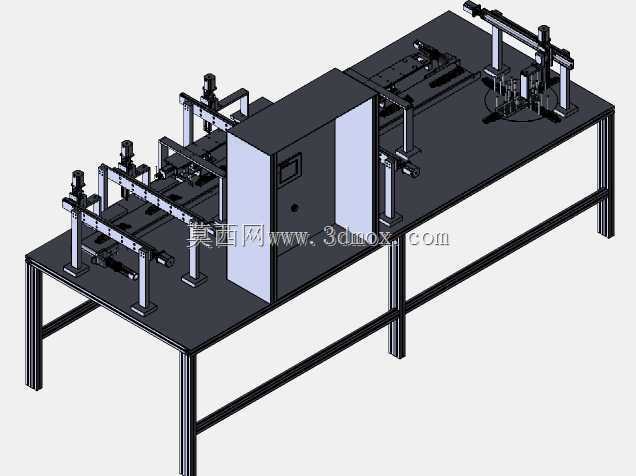

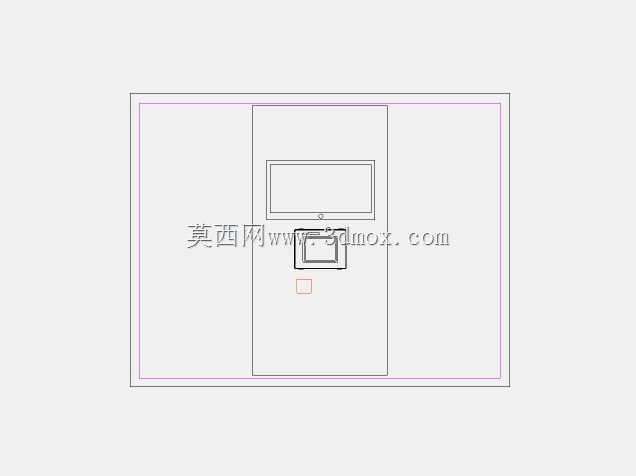

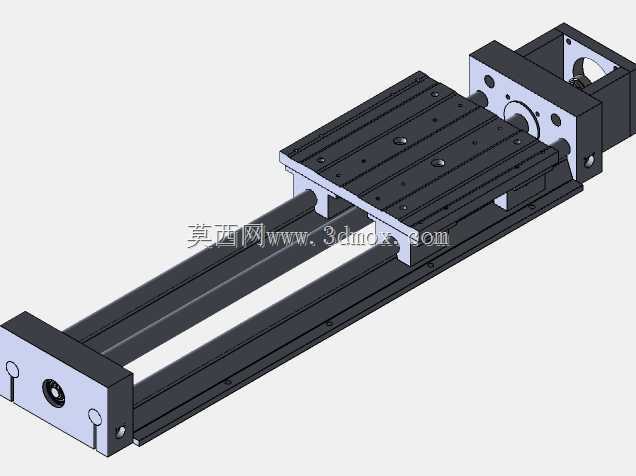

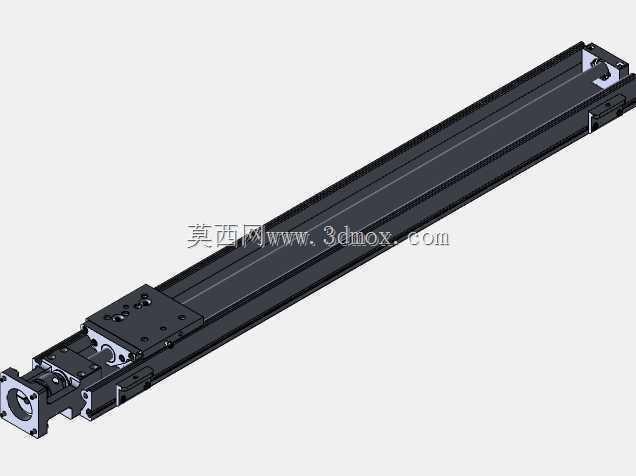

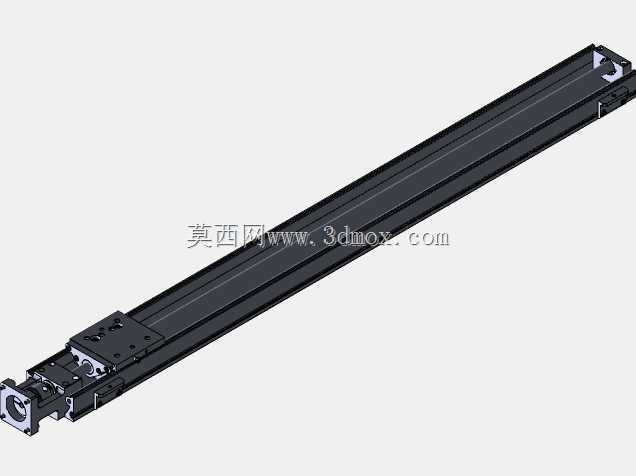

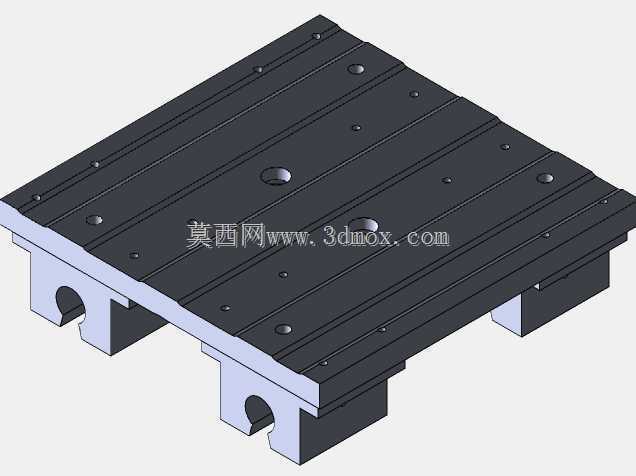

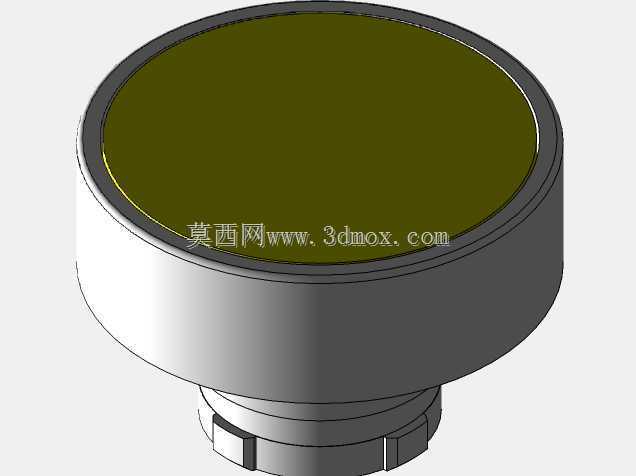

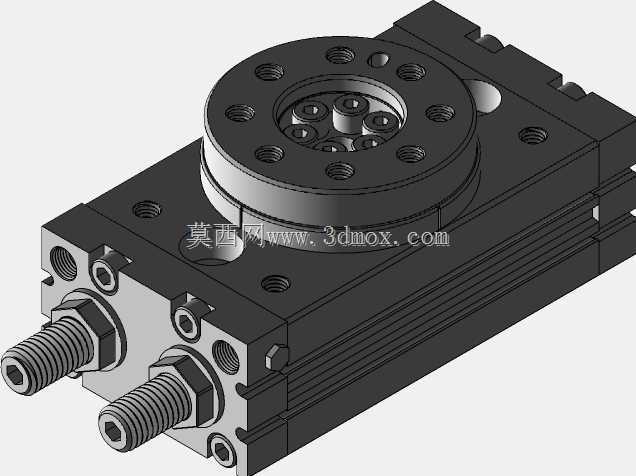

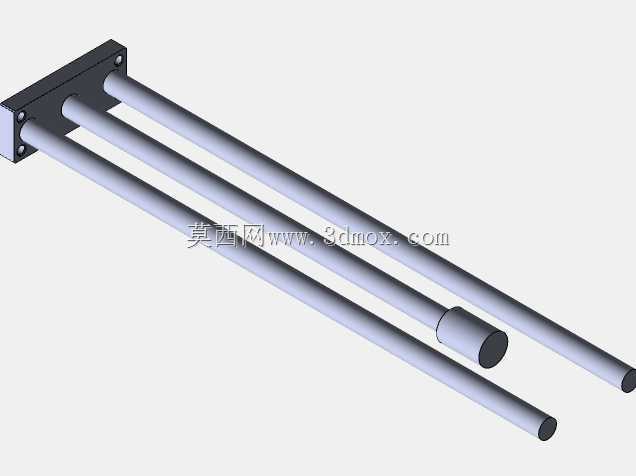

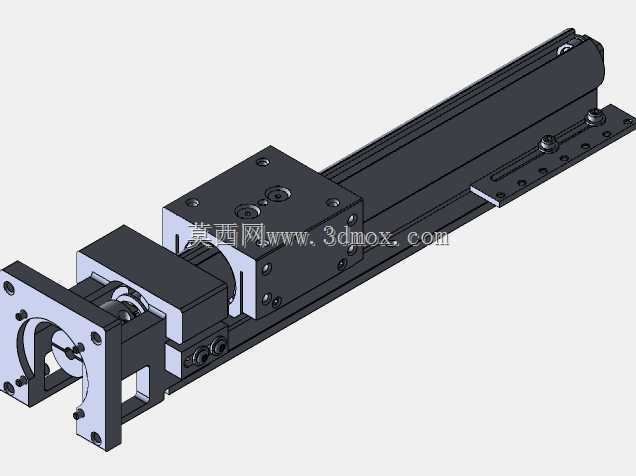

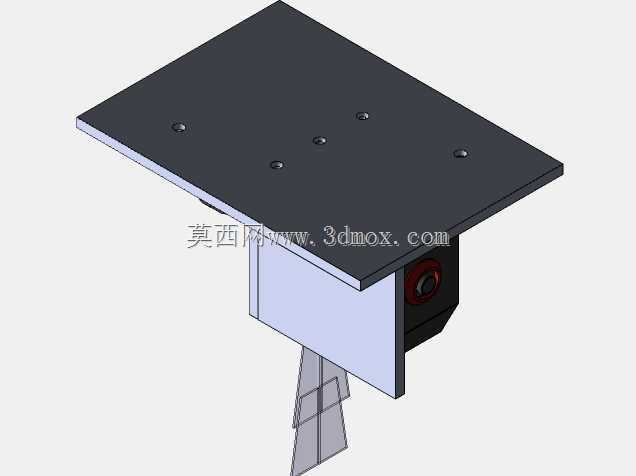

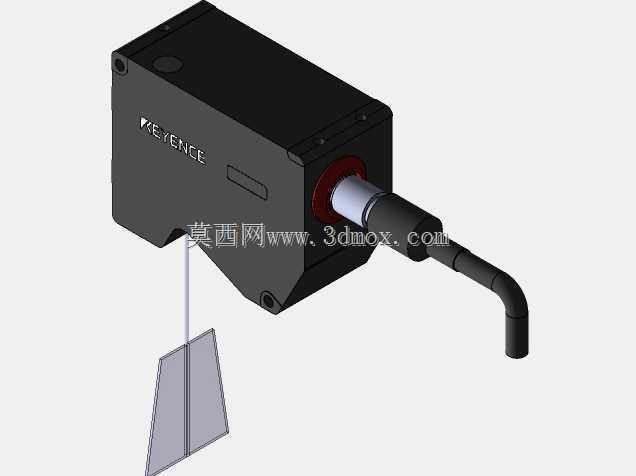

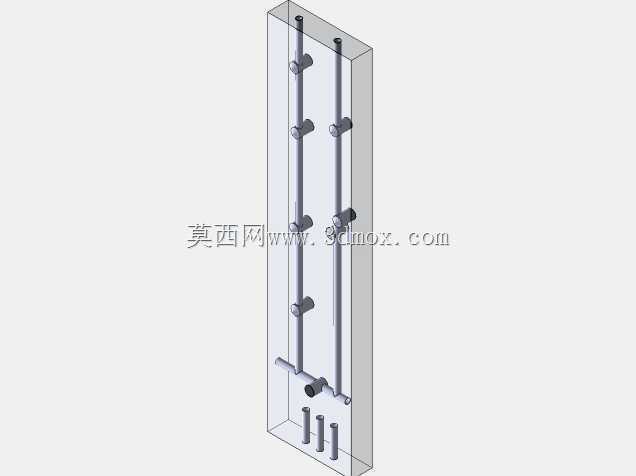

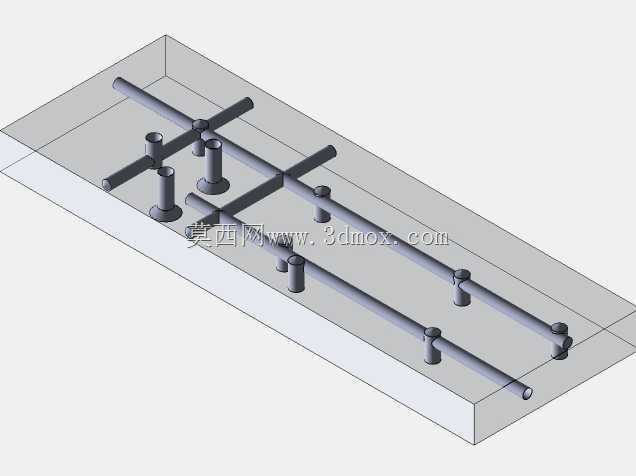

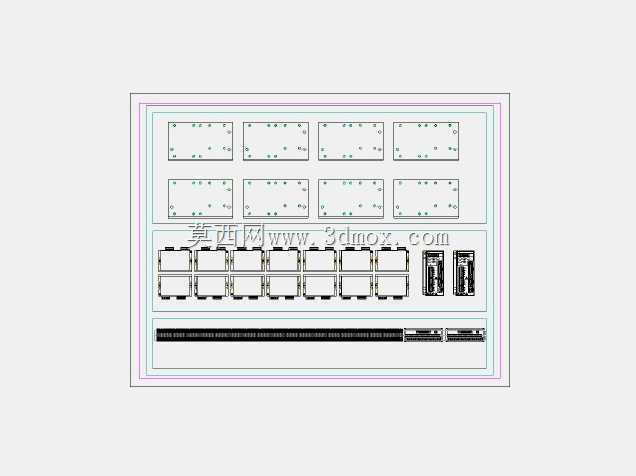

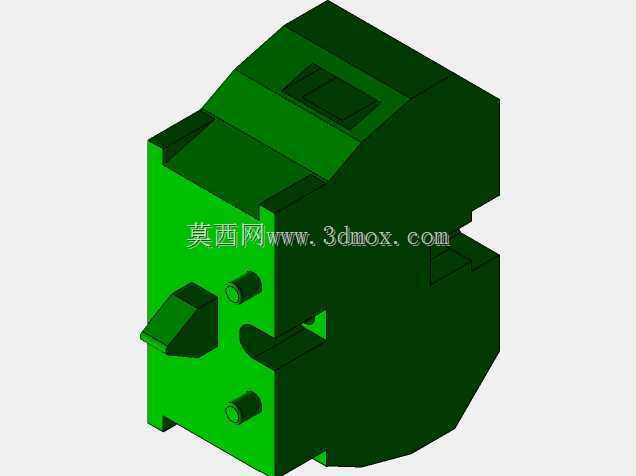

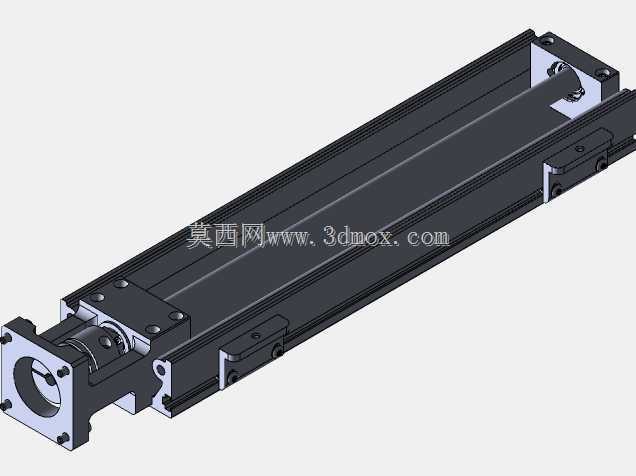

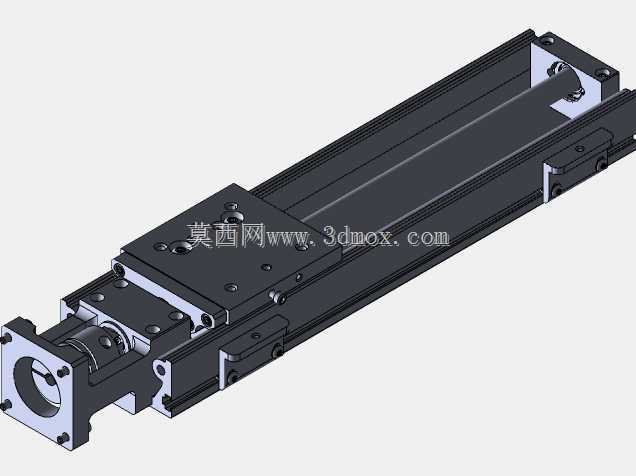

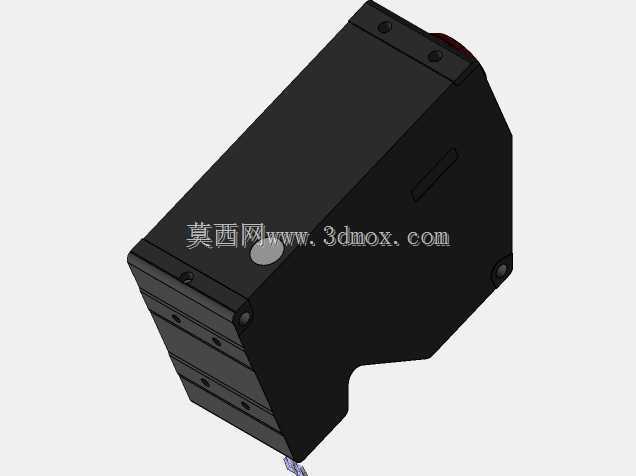

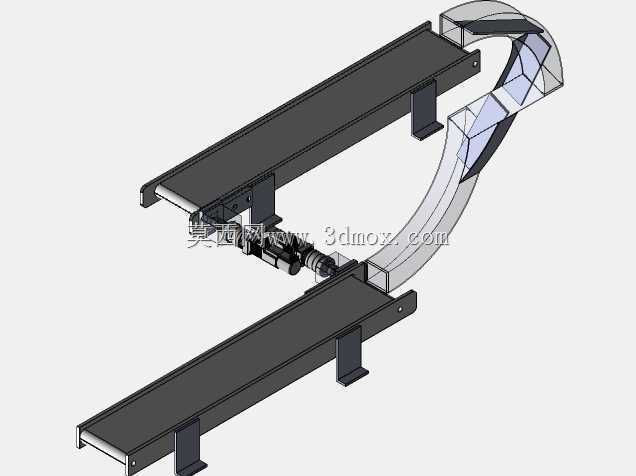

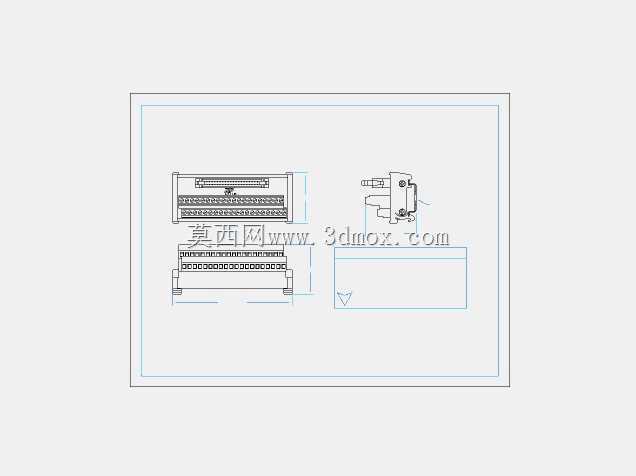

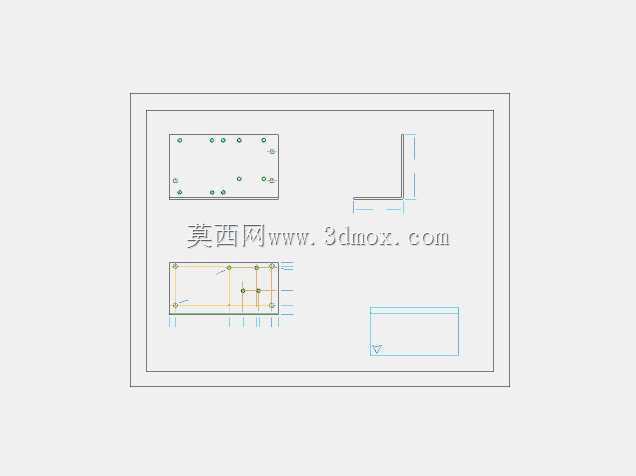

汽车T76滤板目视检测工装结构

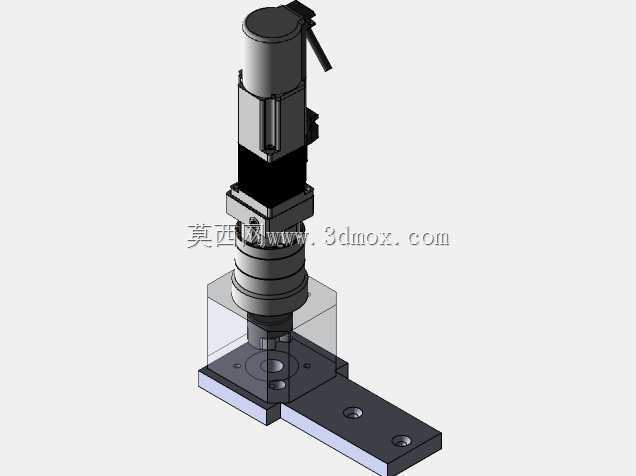

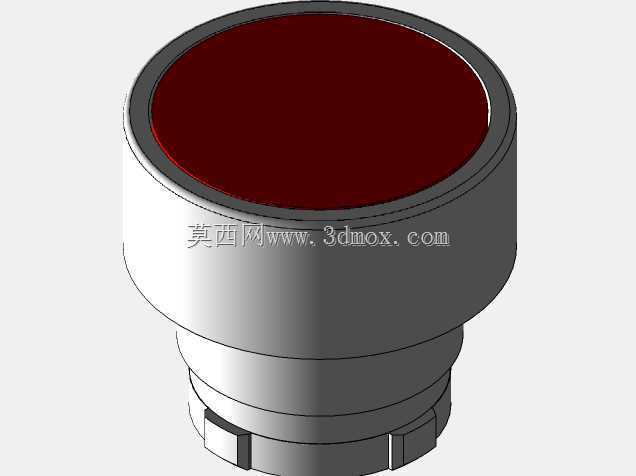

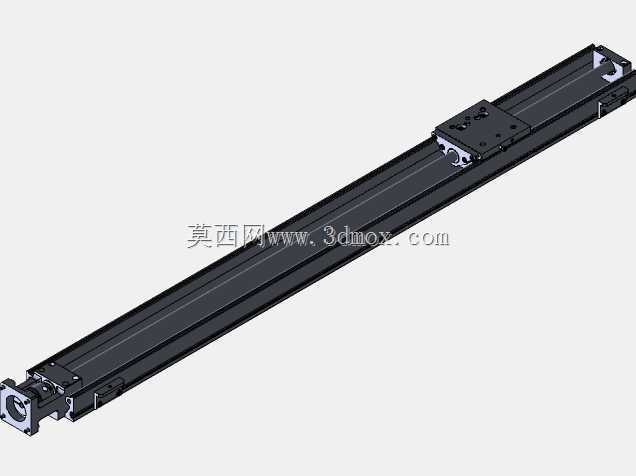

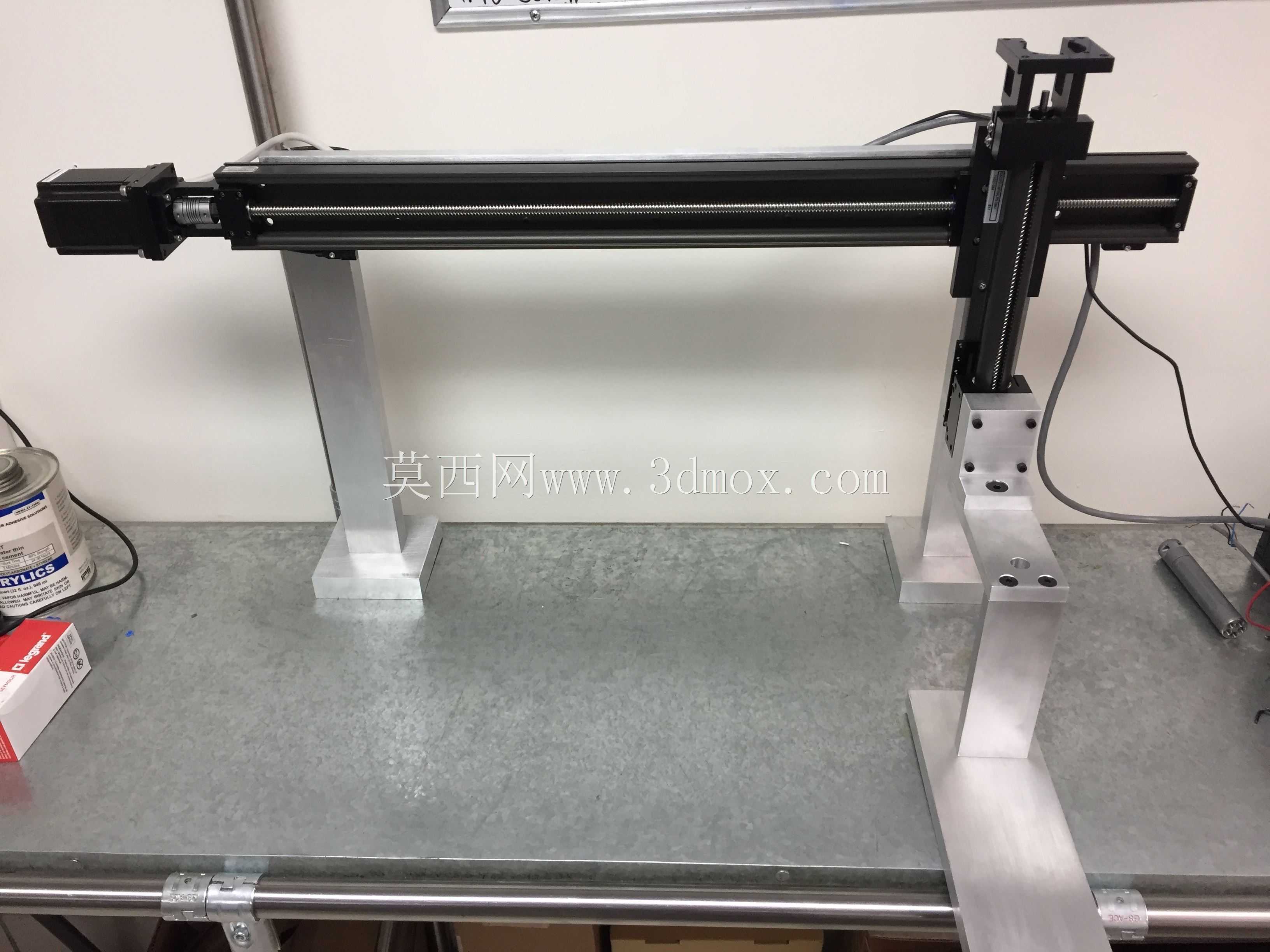

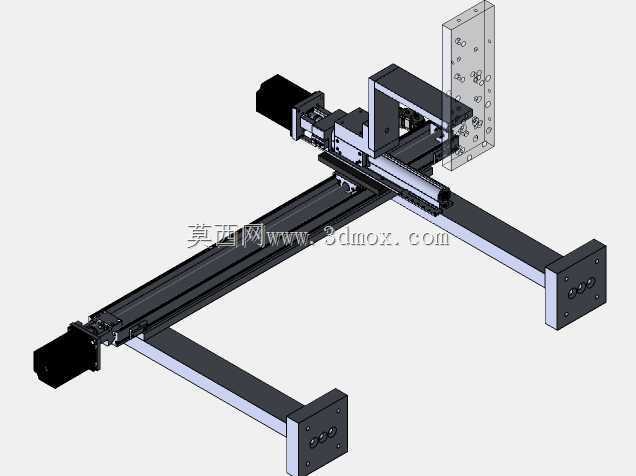

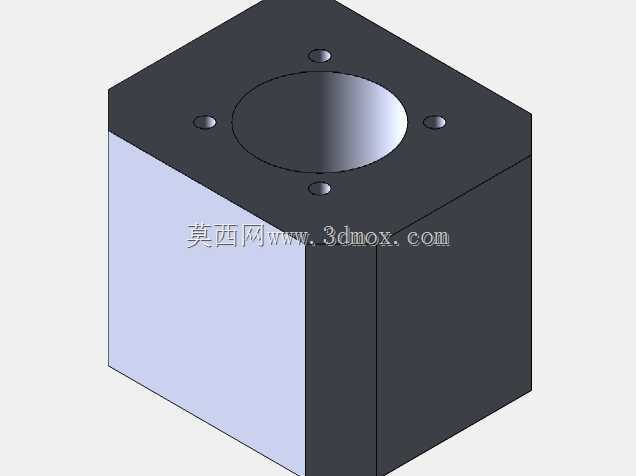

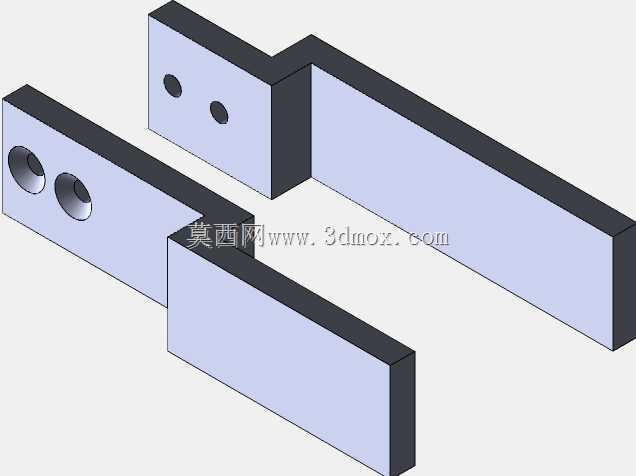

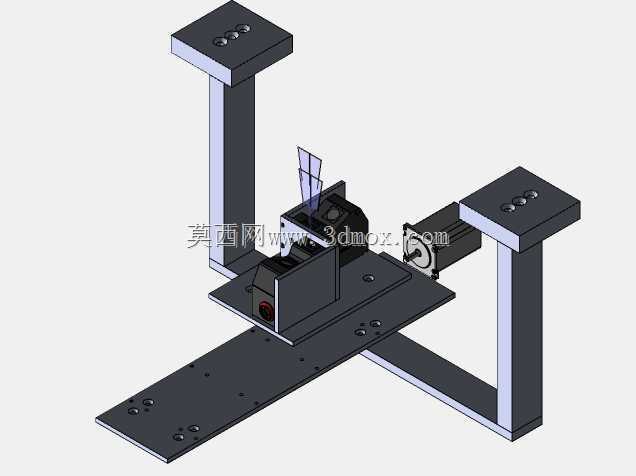

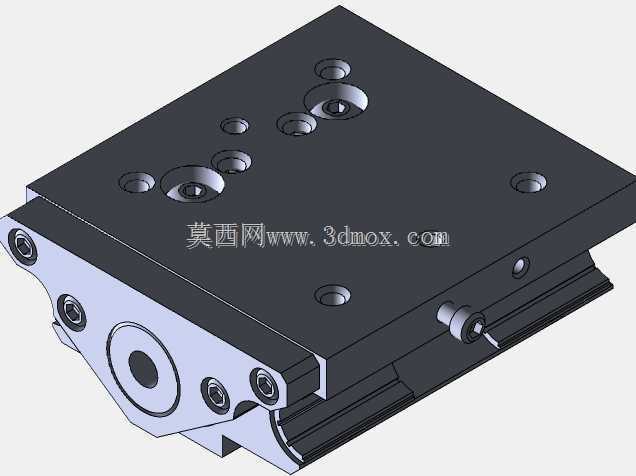

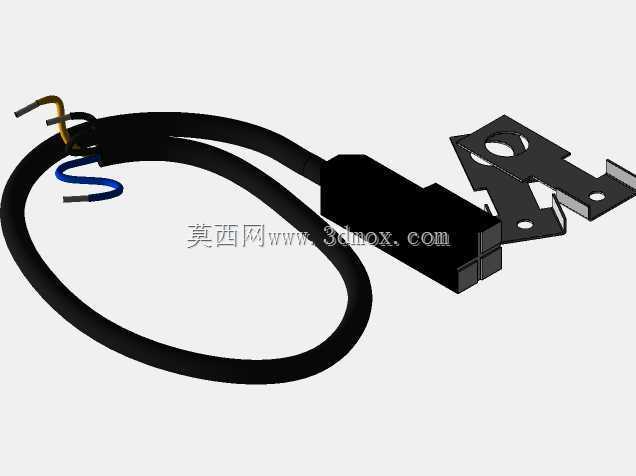

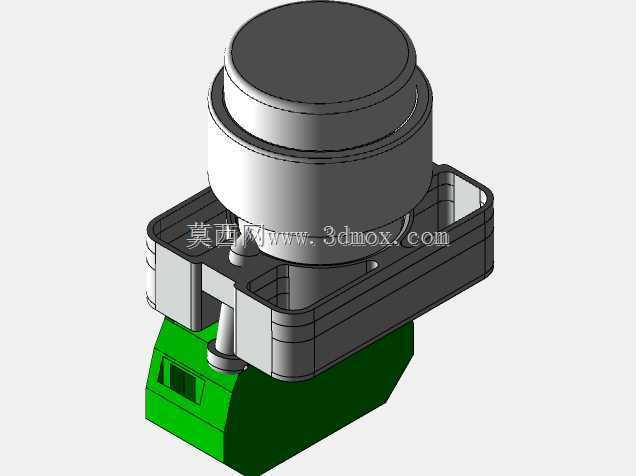

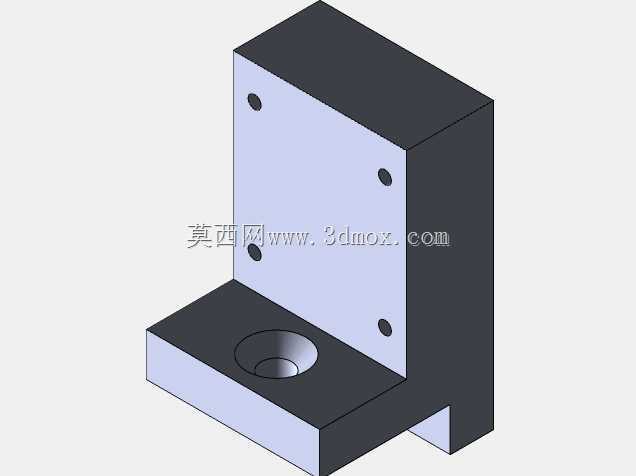

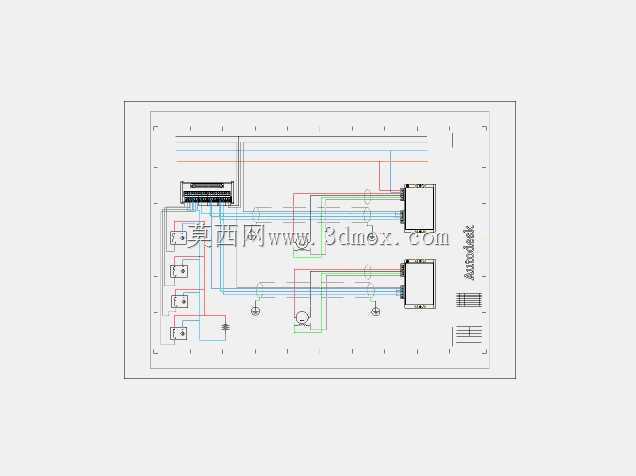

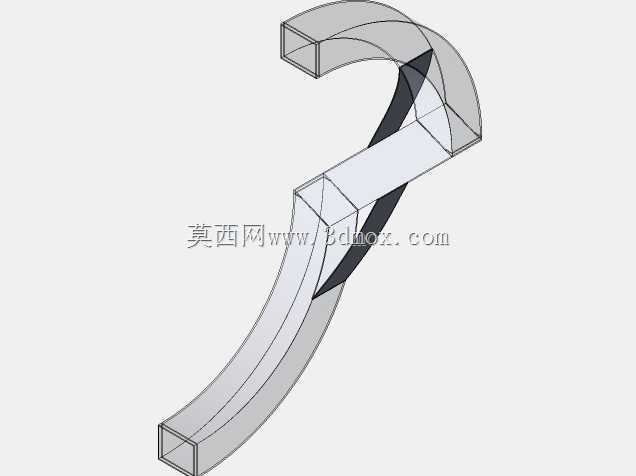

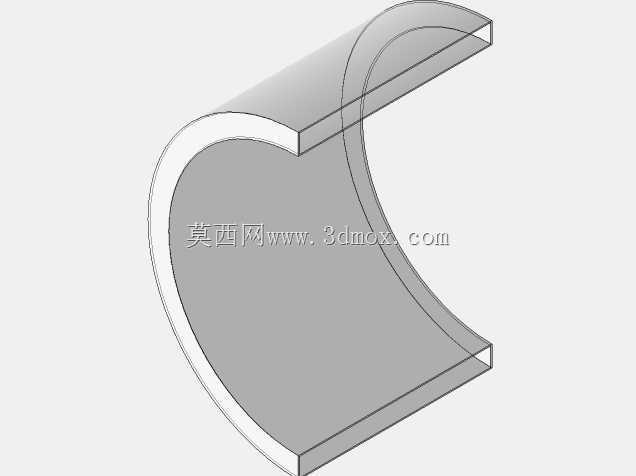

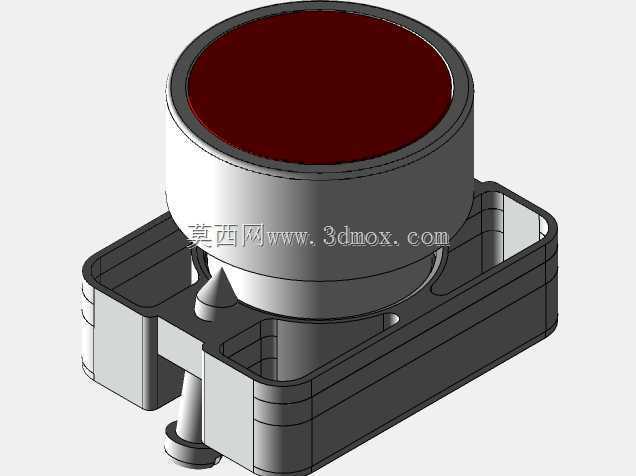

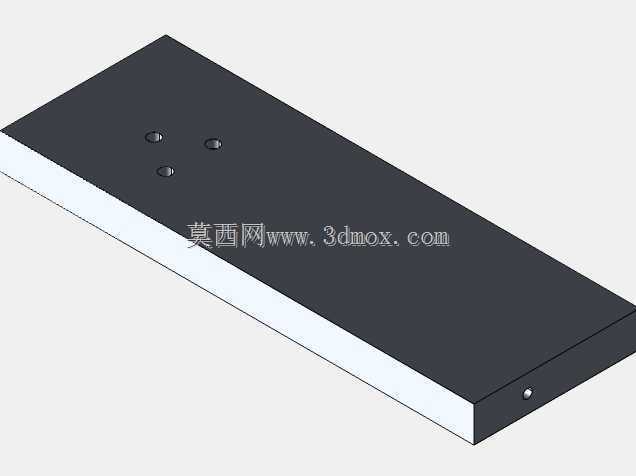

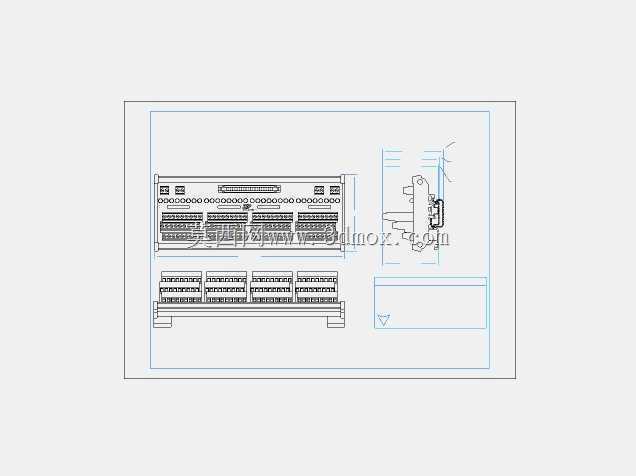

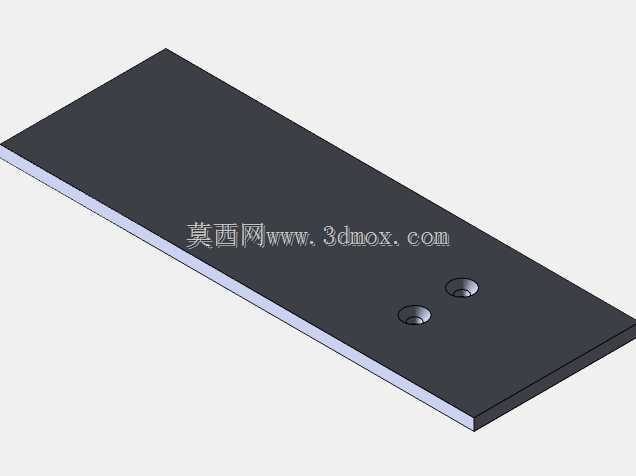

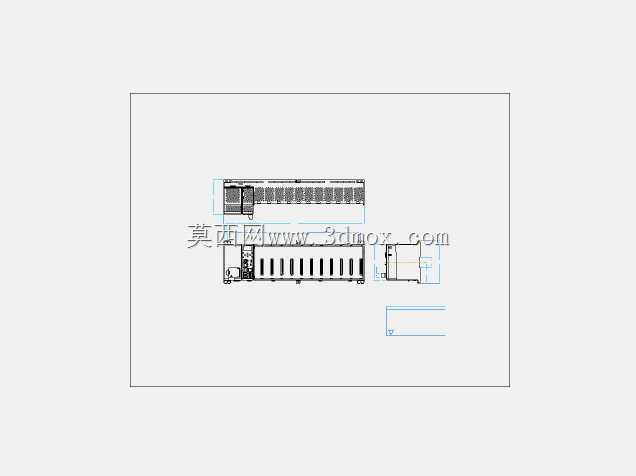

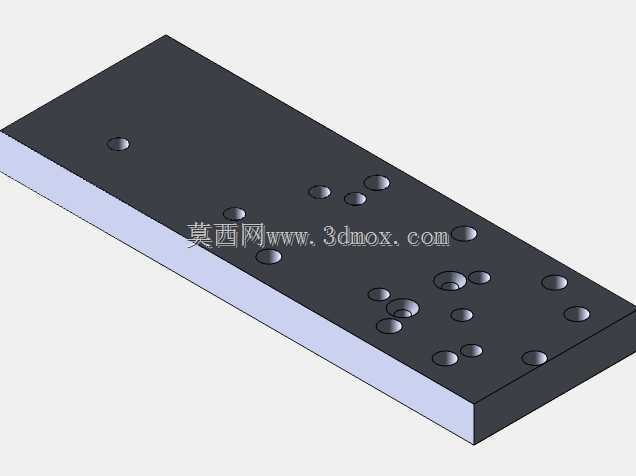

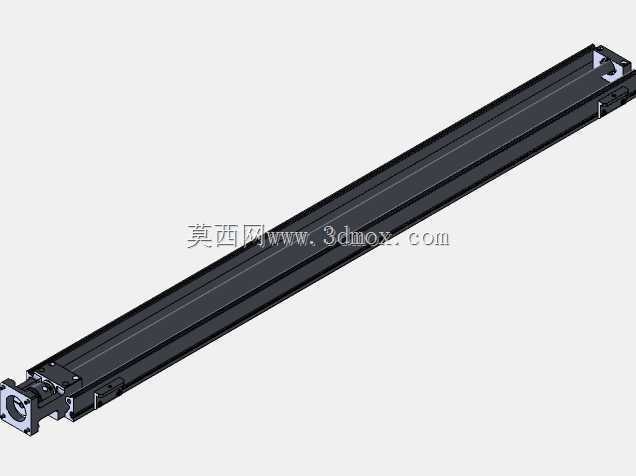

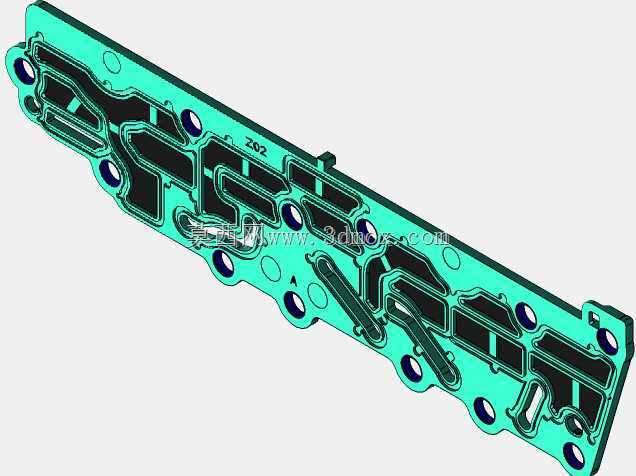

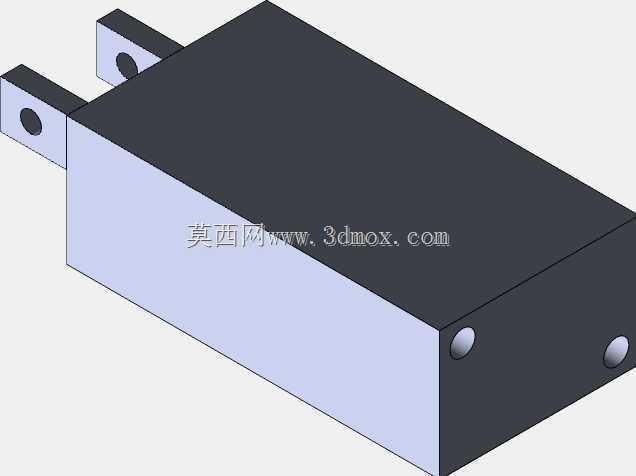

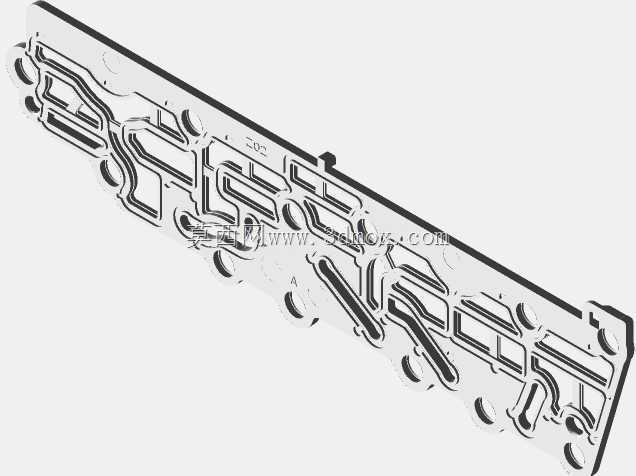

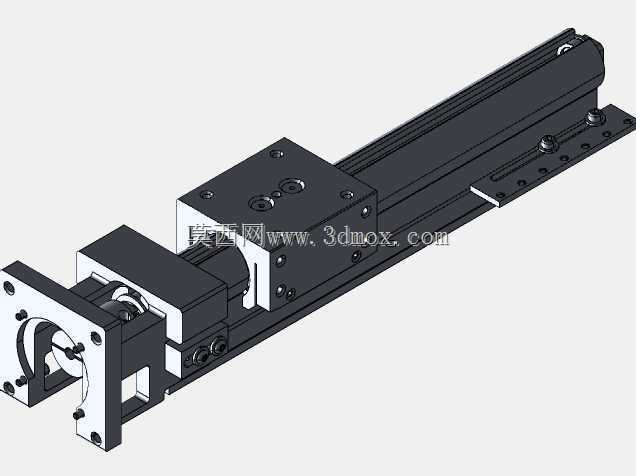

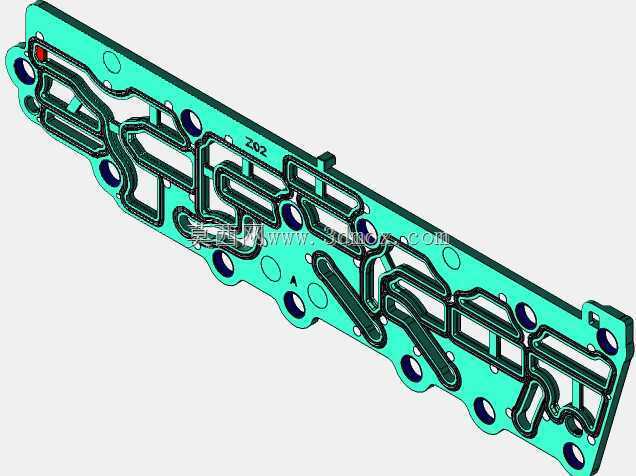

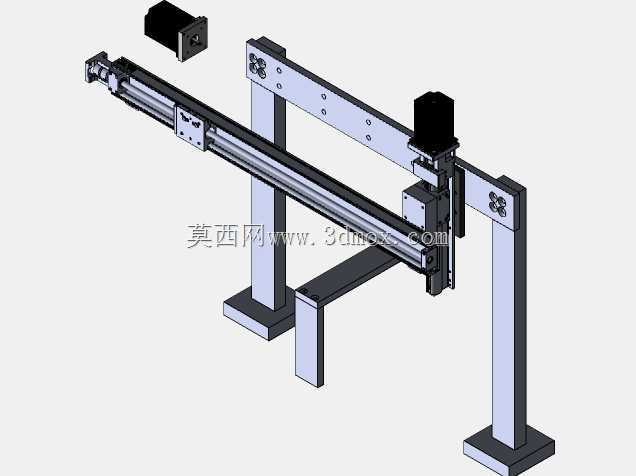

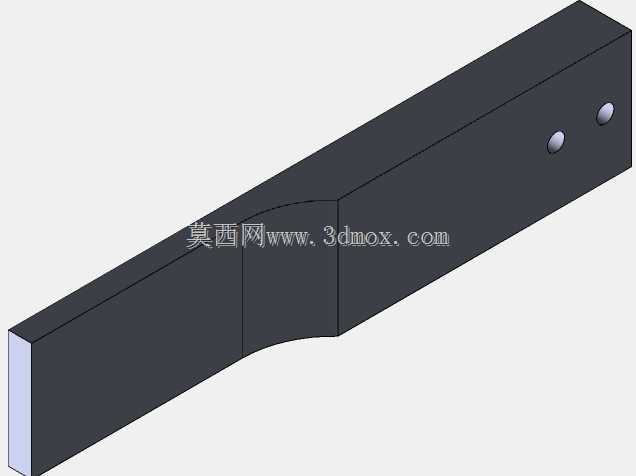

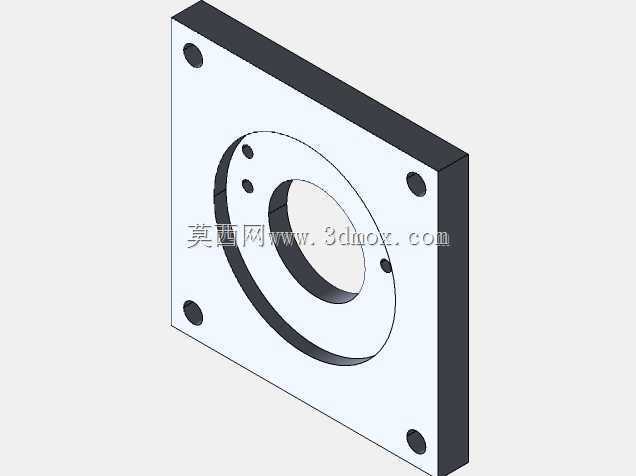

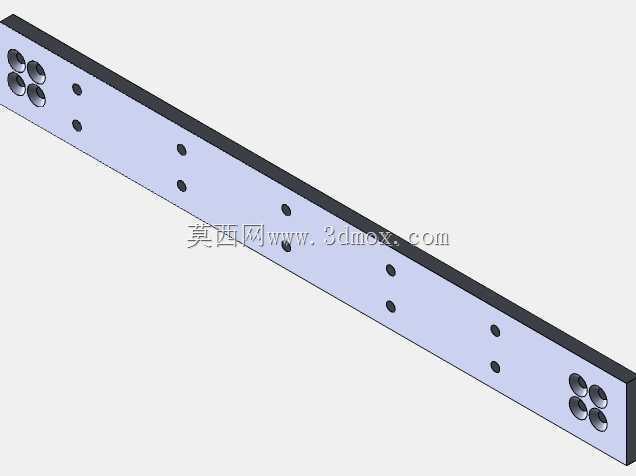

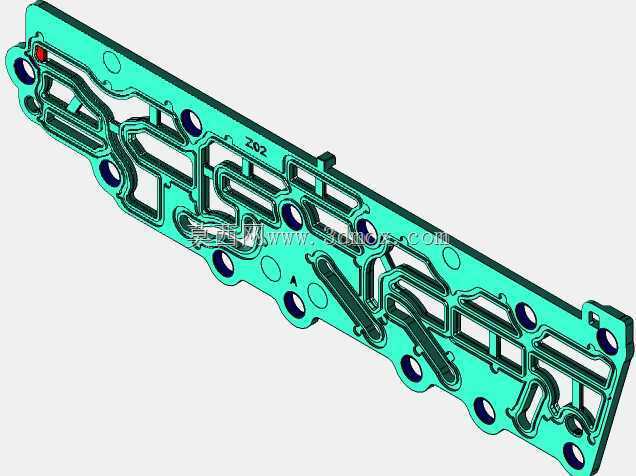

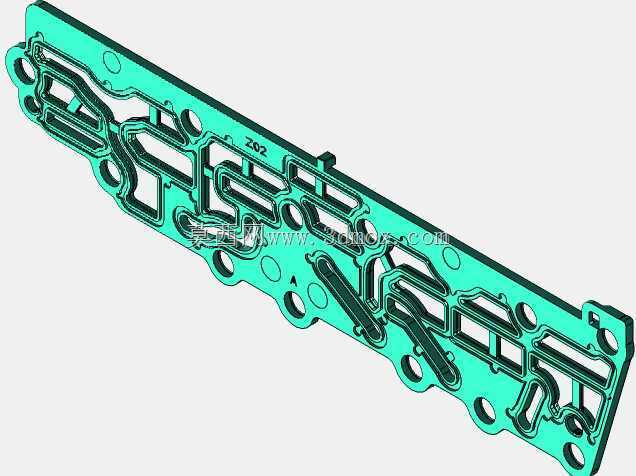

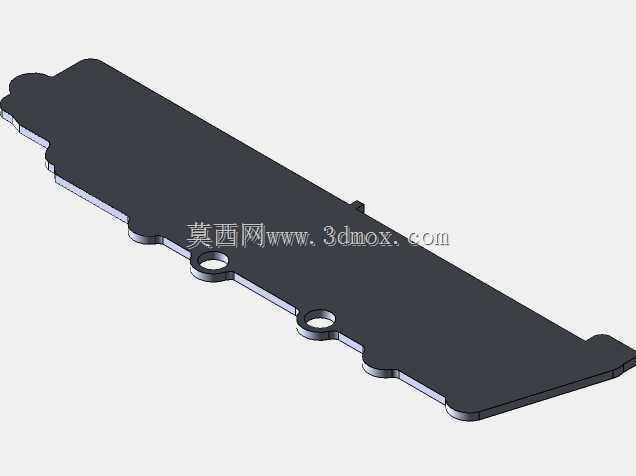

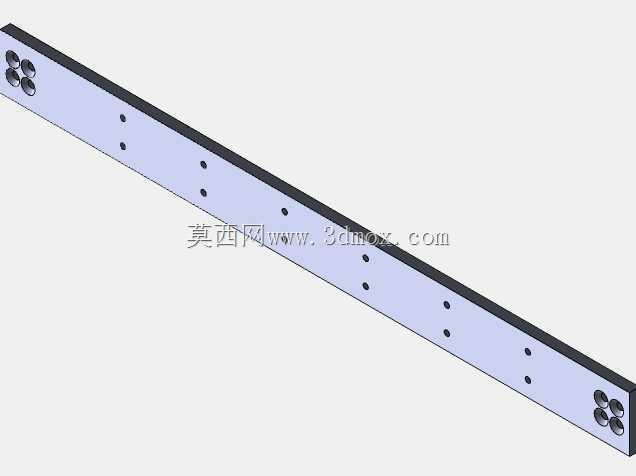

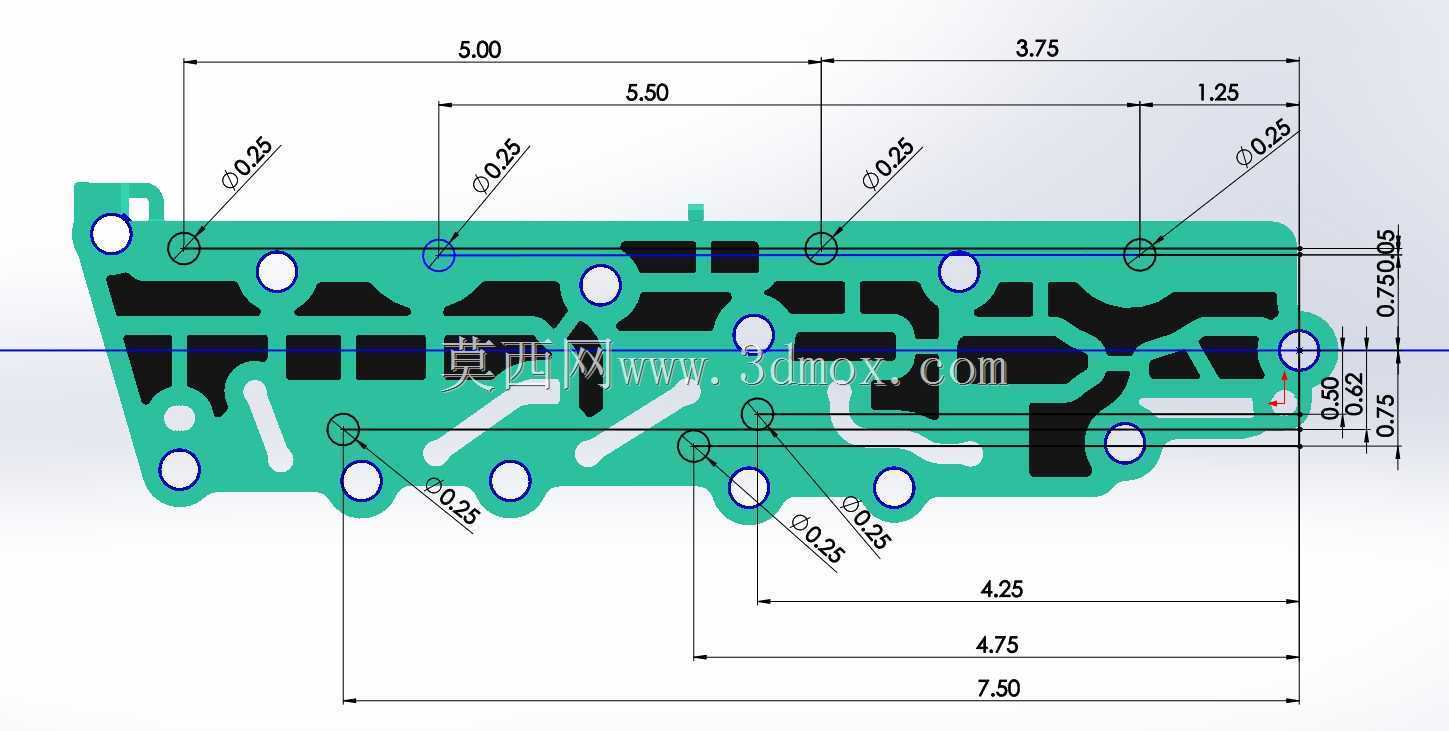

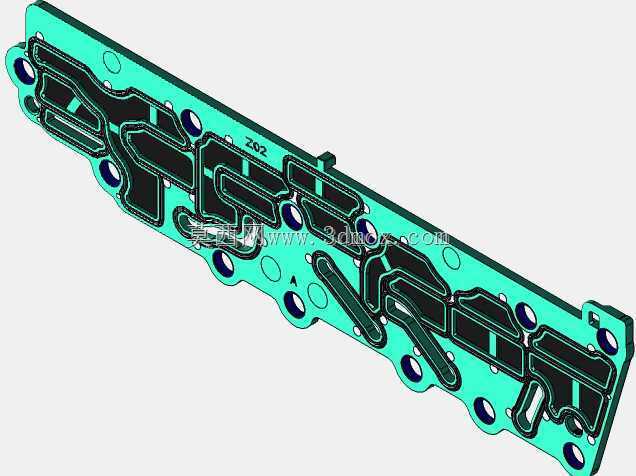

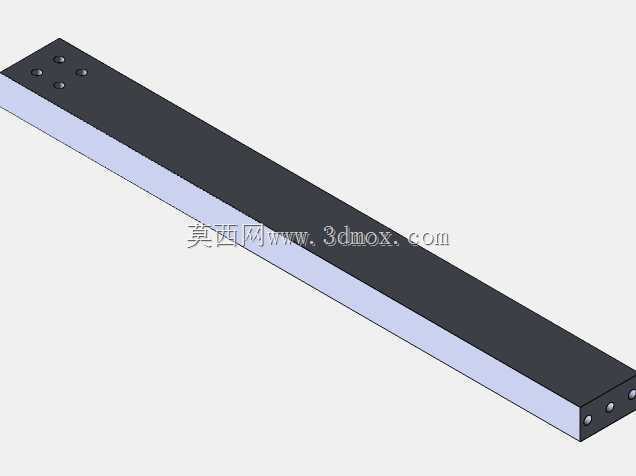

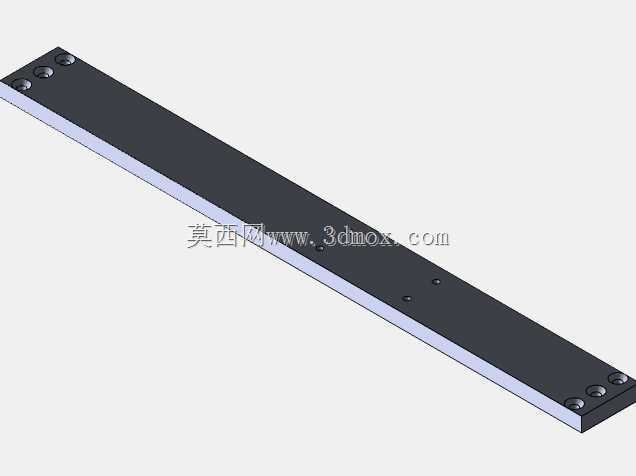

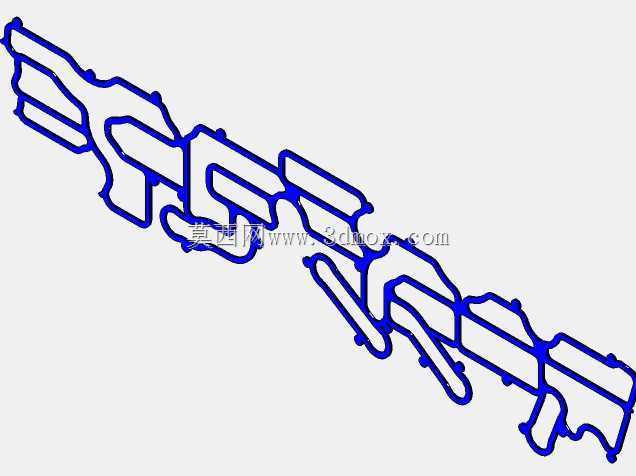

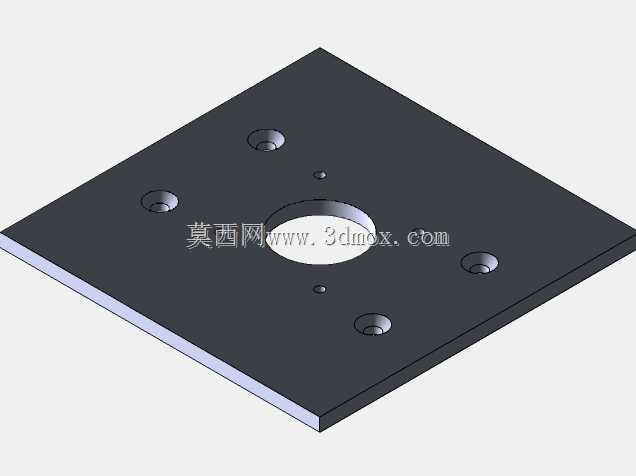

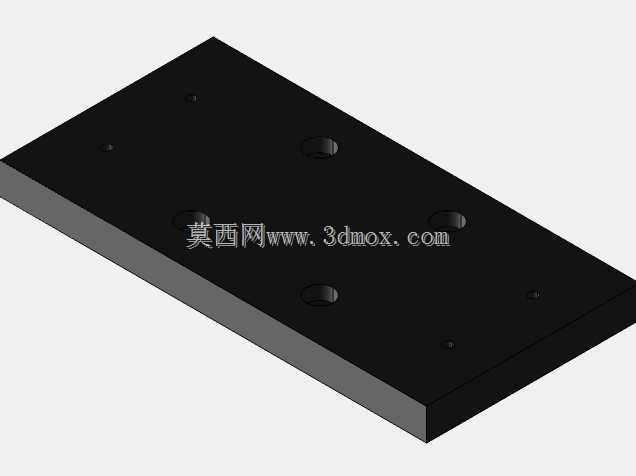

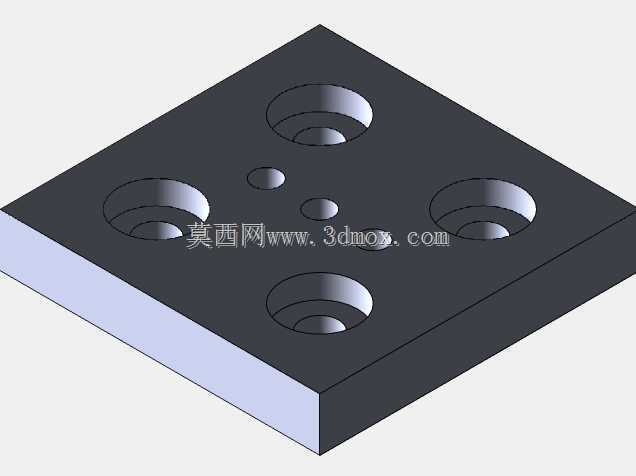

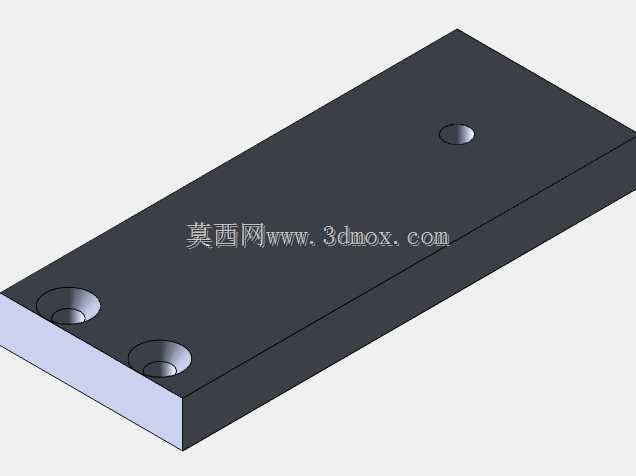

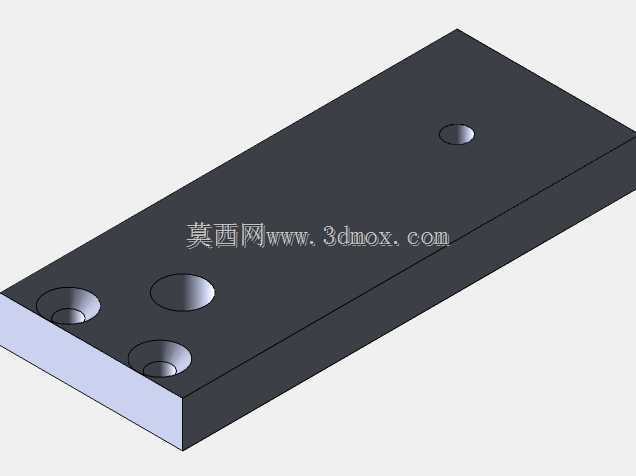

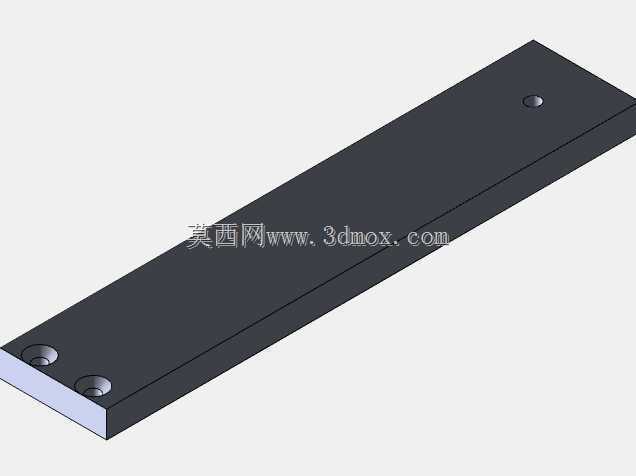

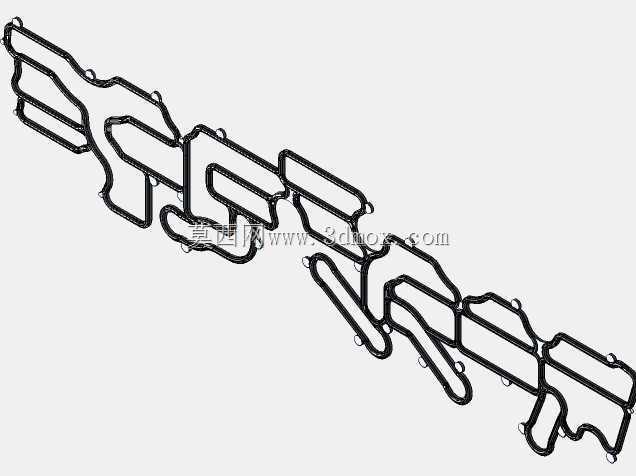

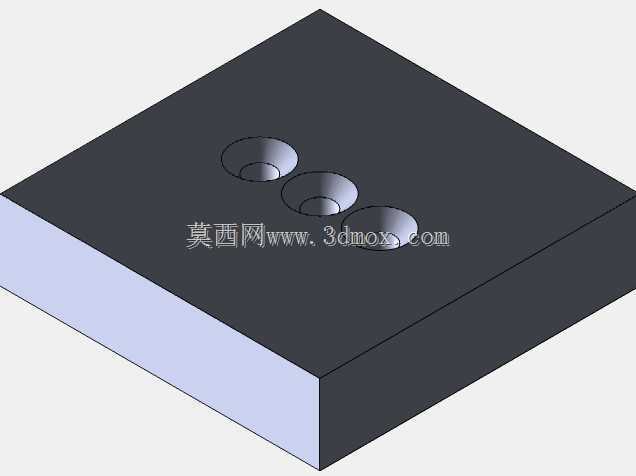

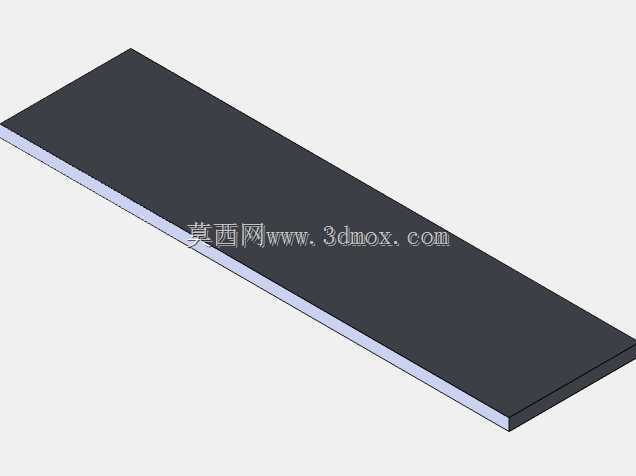

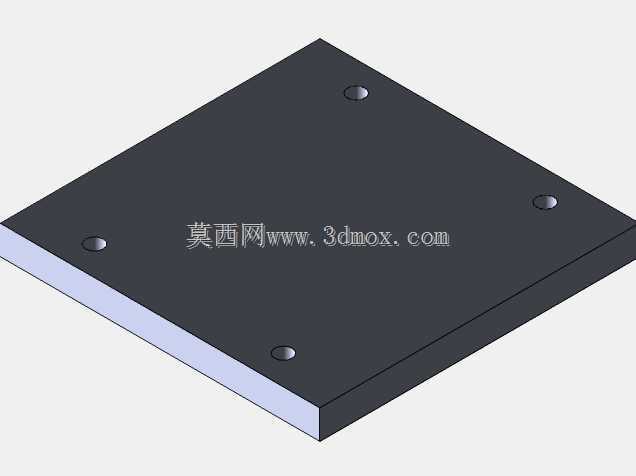

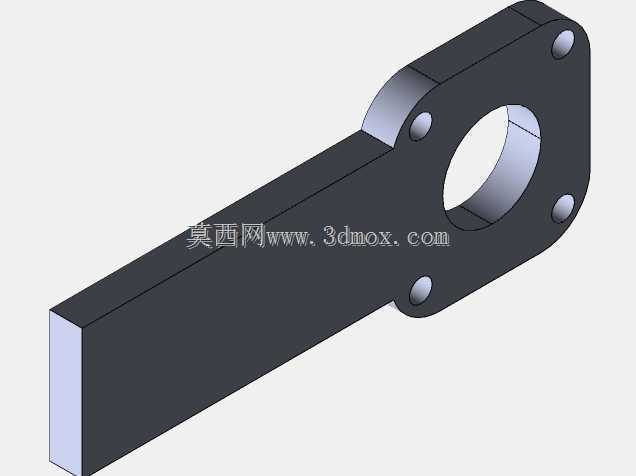

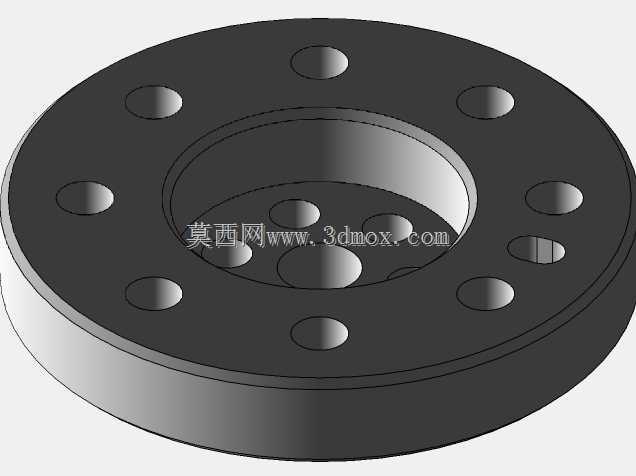

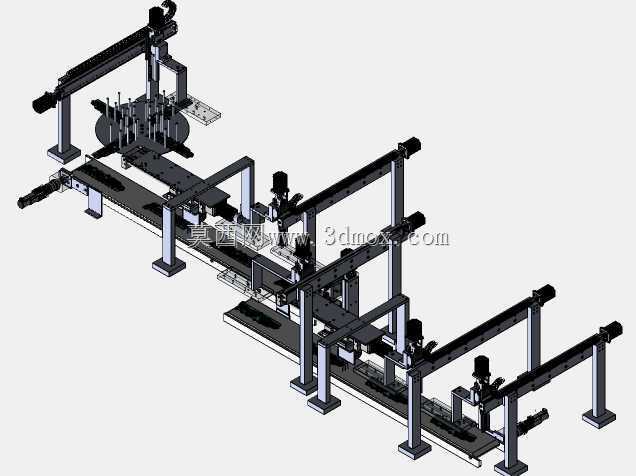

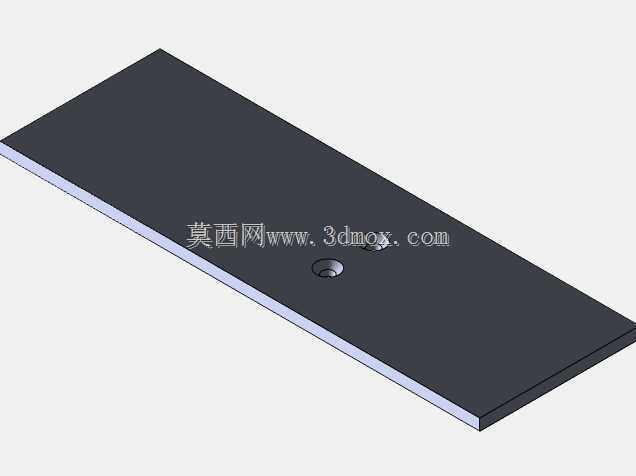

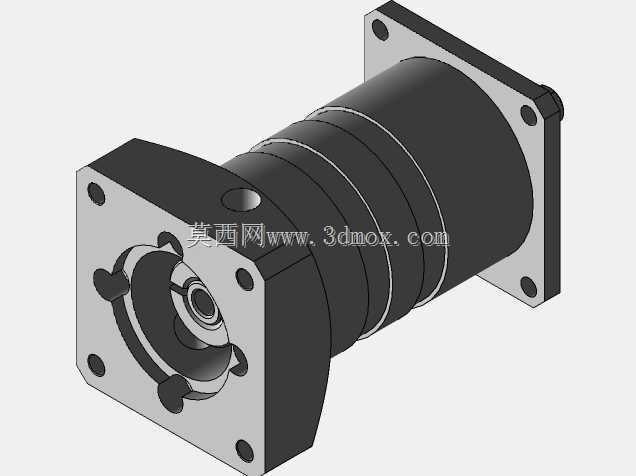

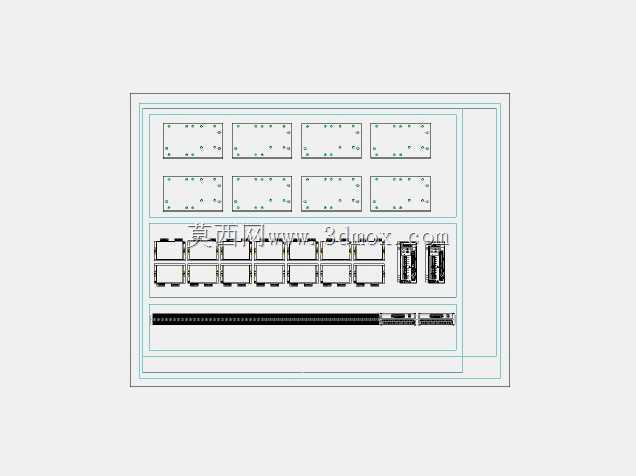

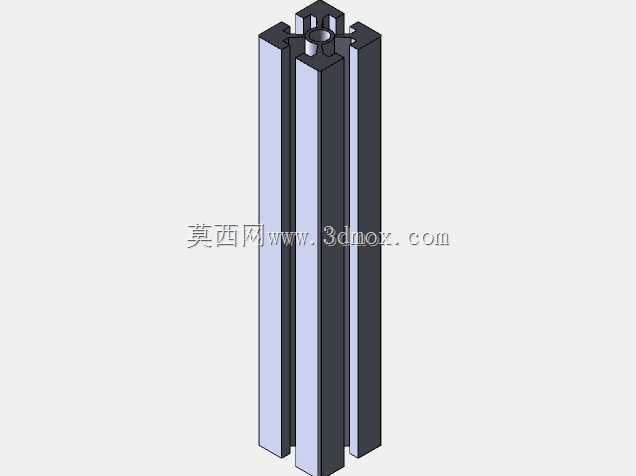

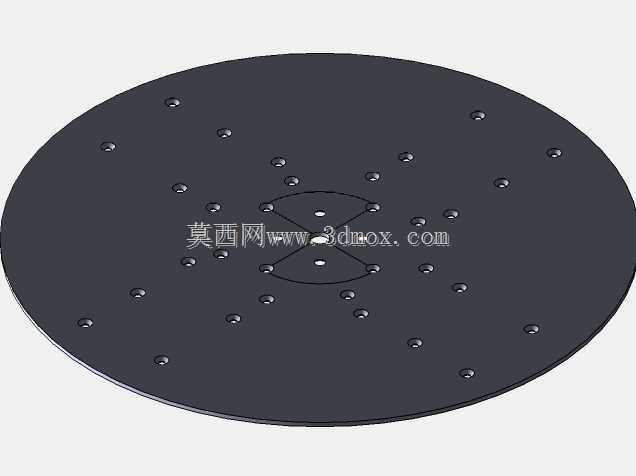

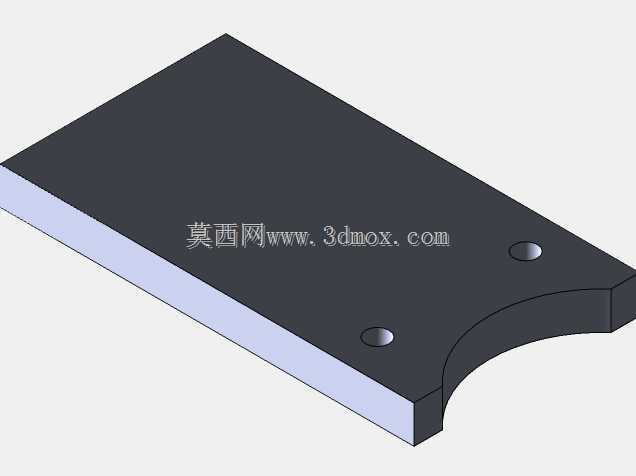

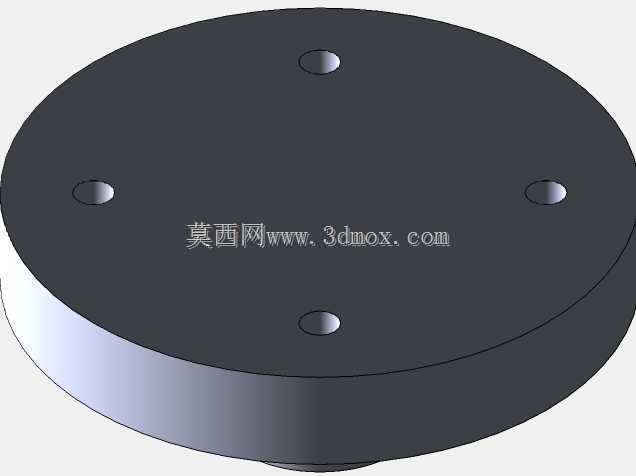

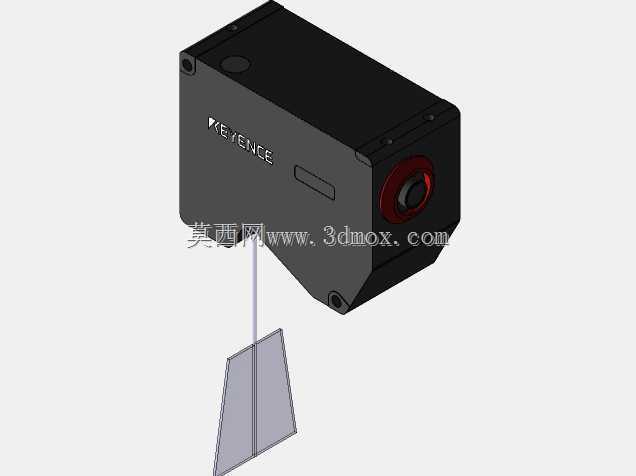

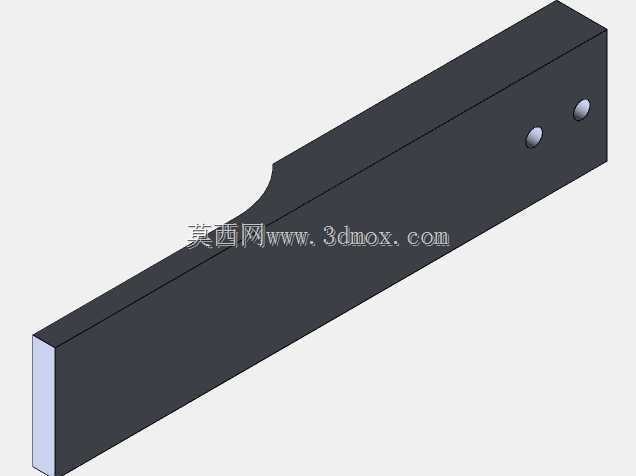

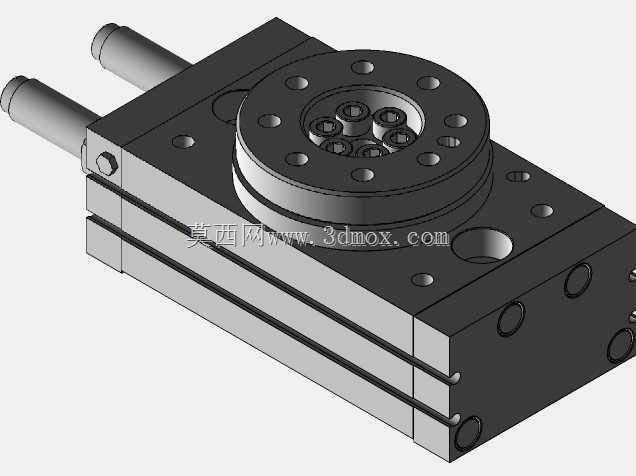

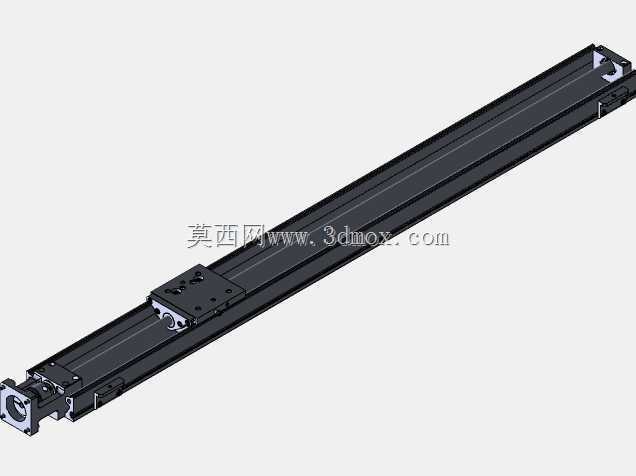

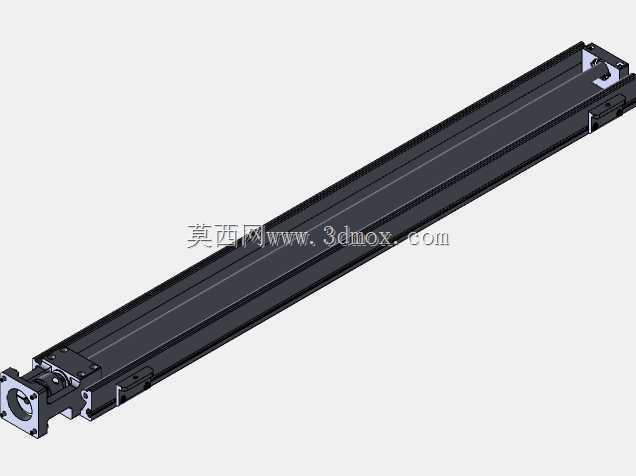

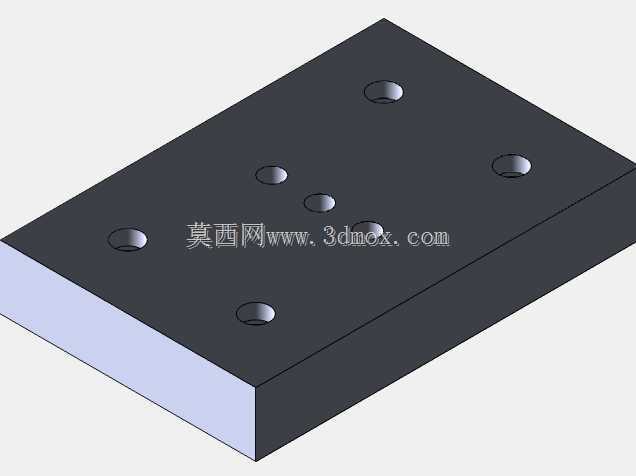

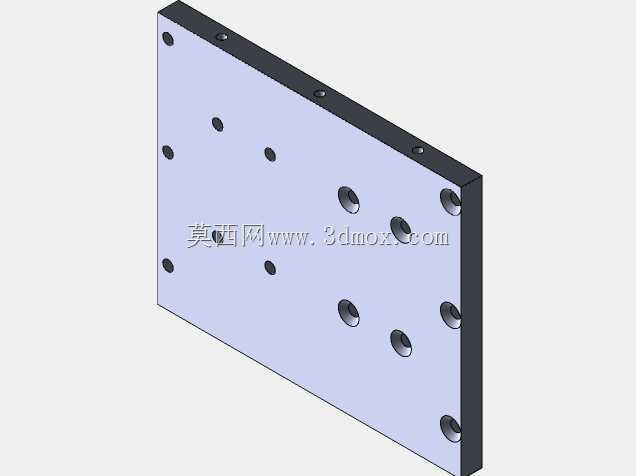

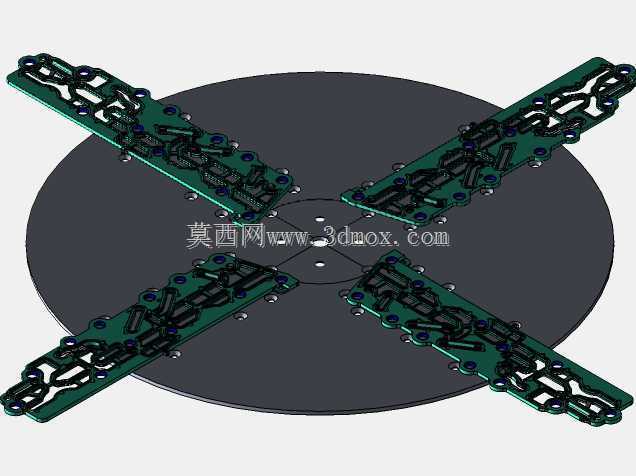

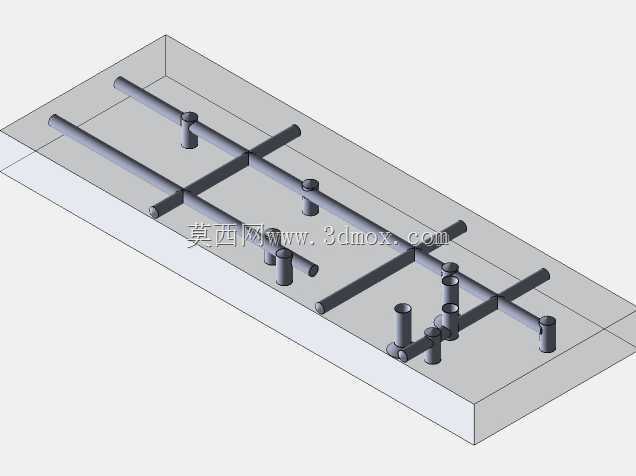

　　这套目视检测工装的核心服务场景是汽车零部件生产环节的终检工位，针对通用汽车T76型号滤板的外观质量全检工序设计，适配生产线旁的人工目视检查作业需求，替代传统的手持工件翻转检查模式，降低检验人员的操作疲劳度，同时统一滤板的检查姿态，避免因持握角度偏差漏看滤板表面的压痕、缺料、边缘毛刺、安装孔位周边崩缺等外观缺陷。从结构设计逻辑来看，整体采用长条形平直承载基体作为核心支撑，基体的平面度公差控制在0.1mm/1000mm范围内，保证滤板放置后不会出现翘曲虚位，两端设置的四孔定位组完全匹配T76滤板两端的安装孔位，定位销采用间隙配合设计，单边间隙控制在0.05mm，既可以快速取放工件，又能限制滤板在检测过程中的横向、纵向窜动，避免工件滑落。

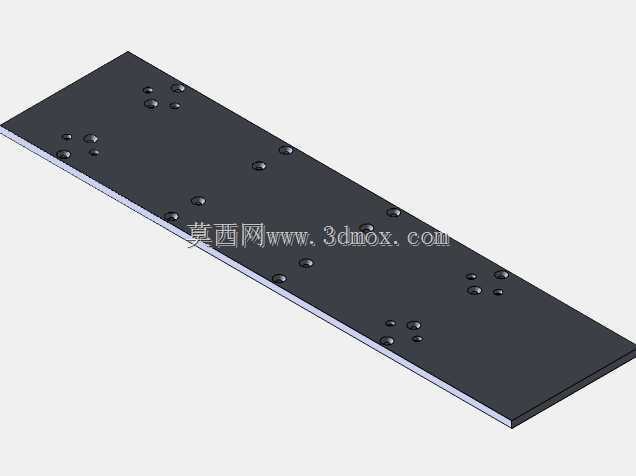

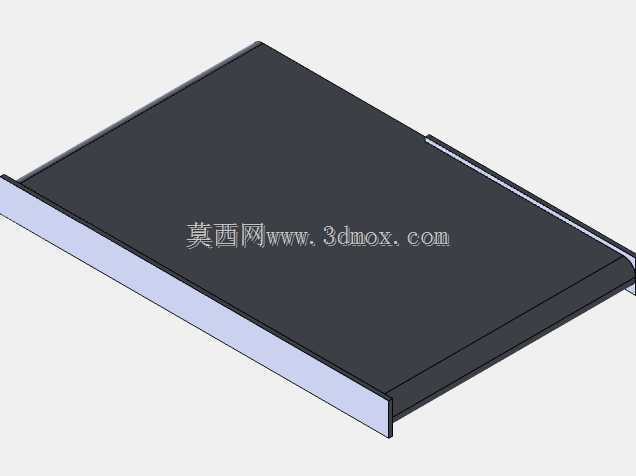

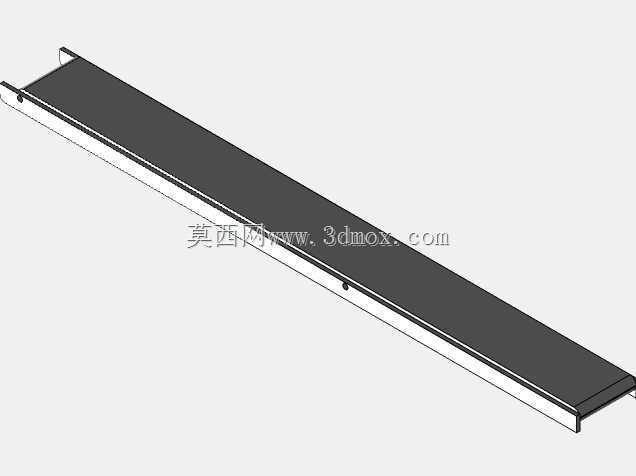

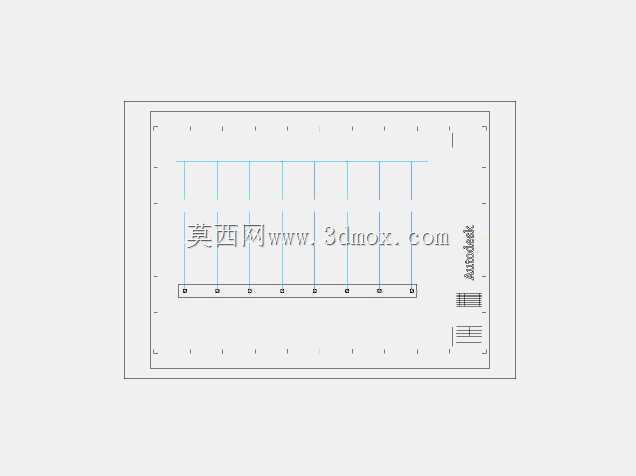

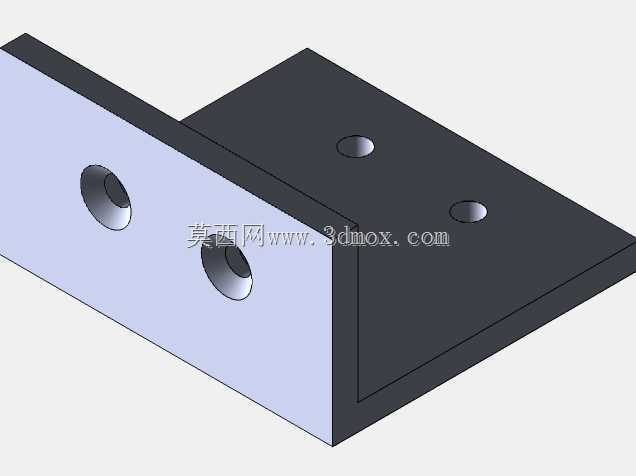

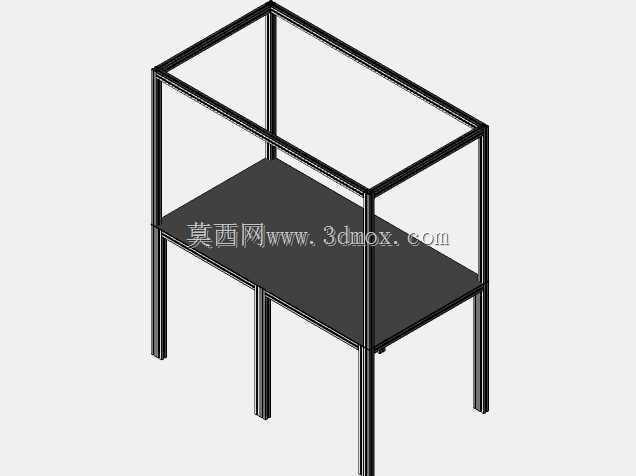

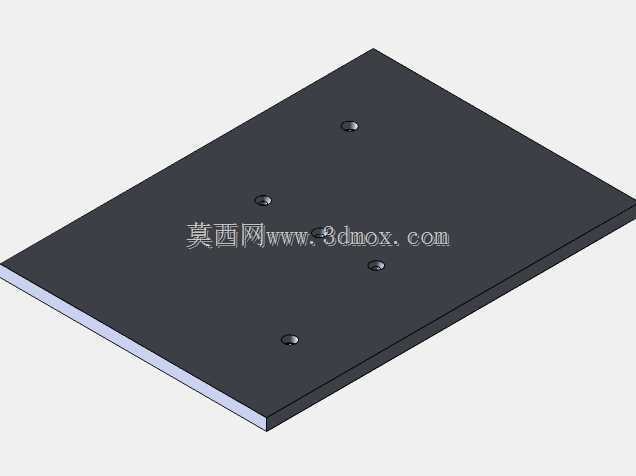

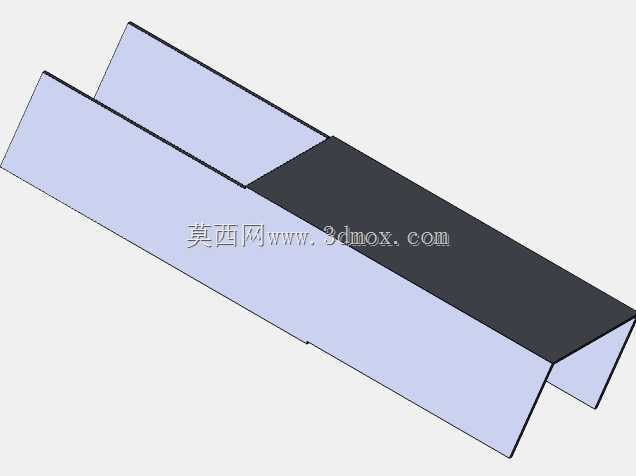

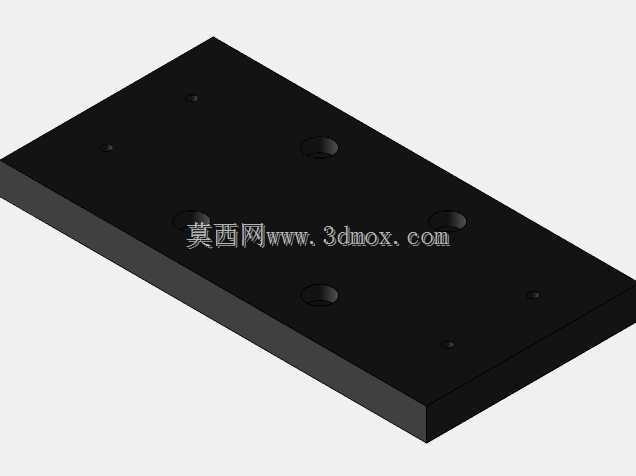

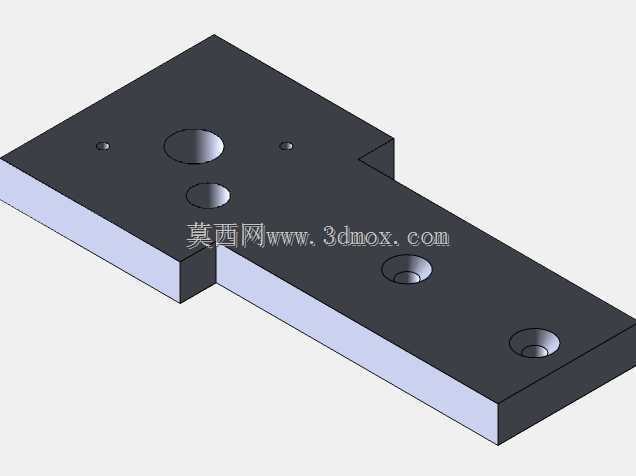

　　基体沿长度方向均匀排布的多组小孔，是为了适配不同长度规格的同系列滤板定位需求，不需要更换工装就可以完成相近型号滤板的检测切换，减少产线换型的工装调整时间。承载基体的侧边设置的黑色挡边结构，一方面是作为滤板放置的侧向定位基准，检验人员只需要将滤板侧边贴紧挡边，就可以快速完成工件定位，不需要反复调整位置；另一方面挡边高出承载面2mm，可以避免滤板放置时滑出工装台面，同时挡边做了倒角处理，不会刮伤滤板的侧边涂层。工装的整体长度完全覆盖T76滤板的总长尺寸，两端预留出15mm的操作空间，方便检验人员取放工件时握持滤板端部，不会和工装端部的定位结构发生干涉。安装边界方面，这套工装可以直接放置在标准检验工作台上使用，底部不需要额外的固定结构，

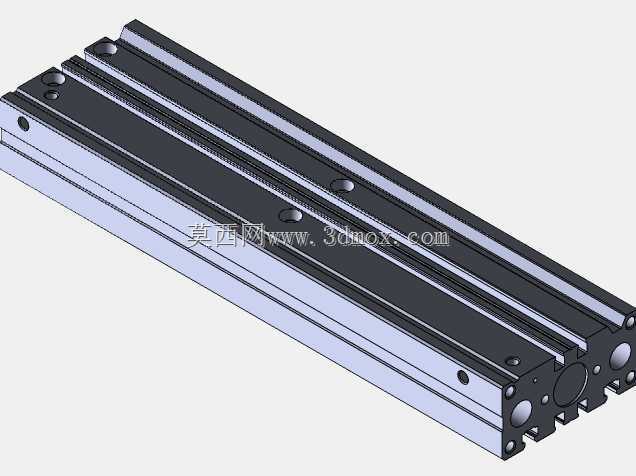

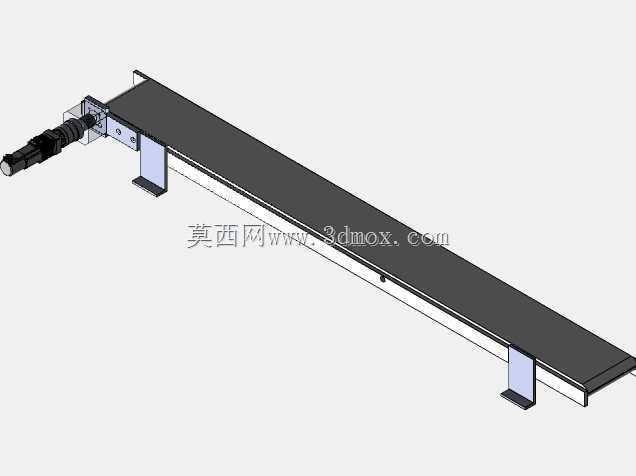

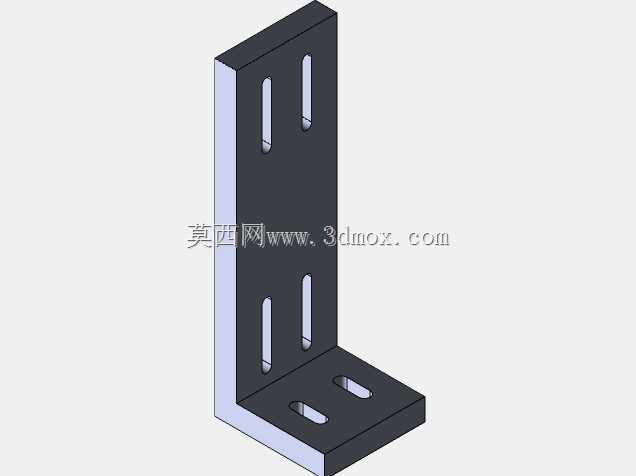

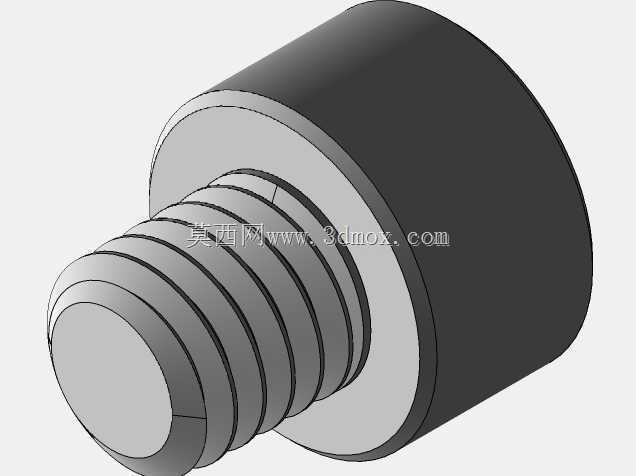

　　自身重量足够保证检测过程中不会发生位移，如果需要适配流水线的在线检测工位，也可以通过基体底部预设的安装槽，配合螺栓固定在输送线旁的支架上，安装孔位采用长圆孔设计，可以在±10mm范围内调整安装位置，补偿支架的加工误差。从实际使用的角度出发，工装的承载面做了哑光处理，避免车间灯光反射造成的反光干扰，影响检验人员对滤板表面细微缺陷的判断，定位销采用可拆卸设计，长时间使用出现磨损后可以快速更换，不需要整体报废工装，降低后期维护成本。在设计过程中，充分考虑了检验人员的操作习惯，工装放置在工作台后，承载面高度距离台面20mm，检验人员坐在标准检验椅上时，视线刚好可以垂直覆盖整个滤板表面，不需要低头或者侧身就可以完成全表面检查，

　　单工位的单工件检测时间可以控制在8秒以内，相比传统手持检查的模式效率提升40%左右，同时可以避免手持检查时手上的汗液、污渍污染滤板表面，减少后续的清洁工序。结构上没有多余的复杂构件，所有棱边都做了R2的圆角处理，避免操作过程中划伤检验人员的手部，整体材质采用硬质铝合金加工，重量轻且不易生锈，适合车间多粉尘、多油污的使用环境，日常维护只需要定期擦拭承载面即可，不需要特殊的保养流程。两端的定位孔组位置度公差控制在0.08mm以内，保证滤板放置后不会出现倾斜，确保每一件被检测的滤板都保持统一的检查姿态，减少人为判断的误差，提升外观检测的一致性，避免不合格品流出到下一道装配工序。
