复古木梁结构往复式动力机械装置

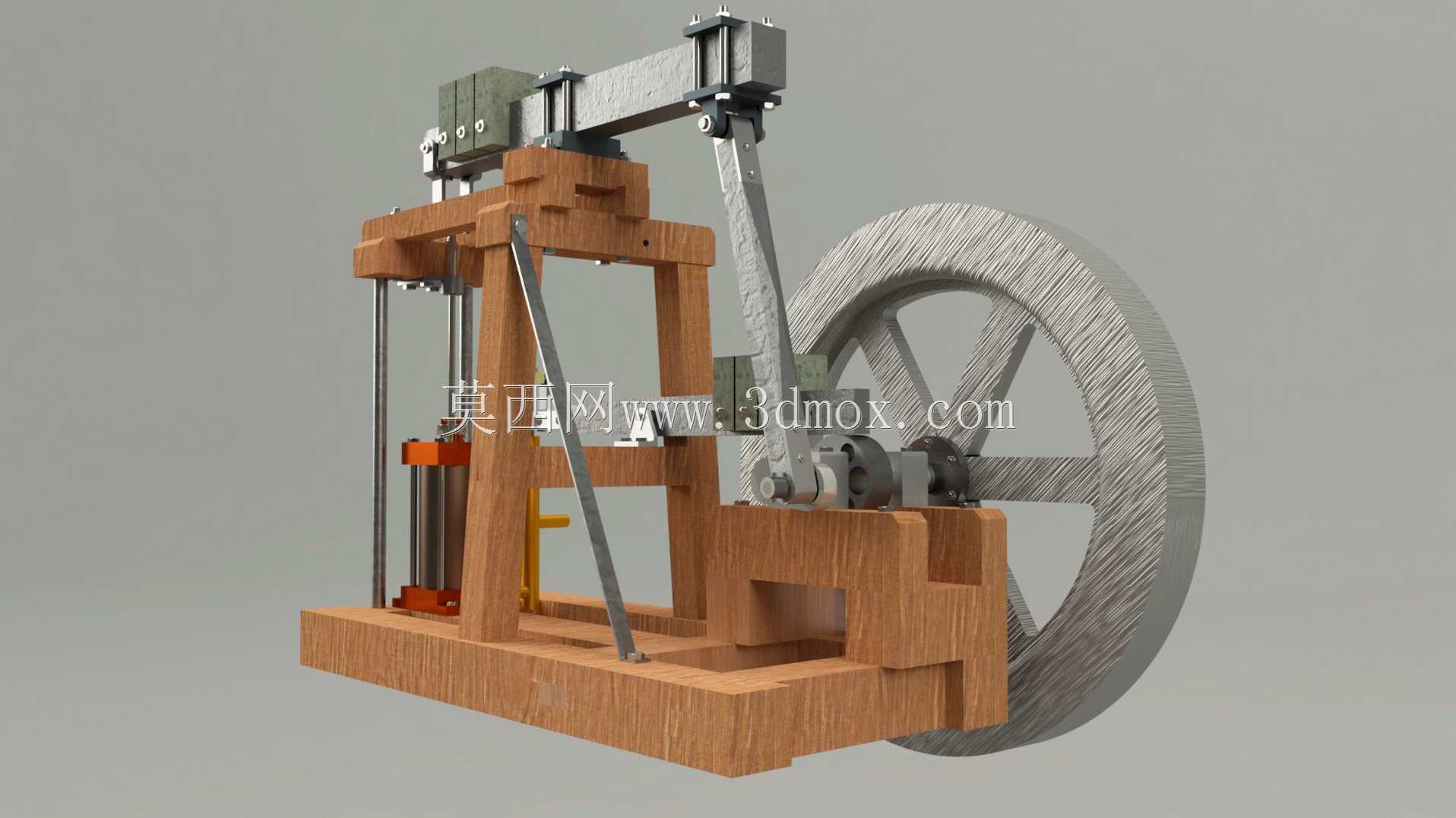

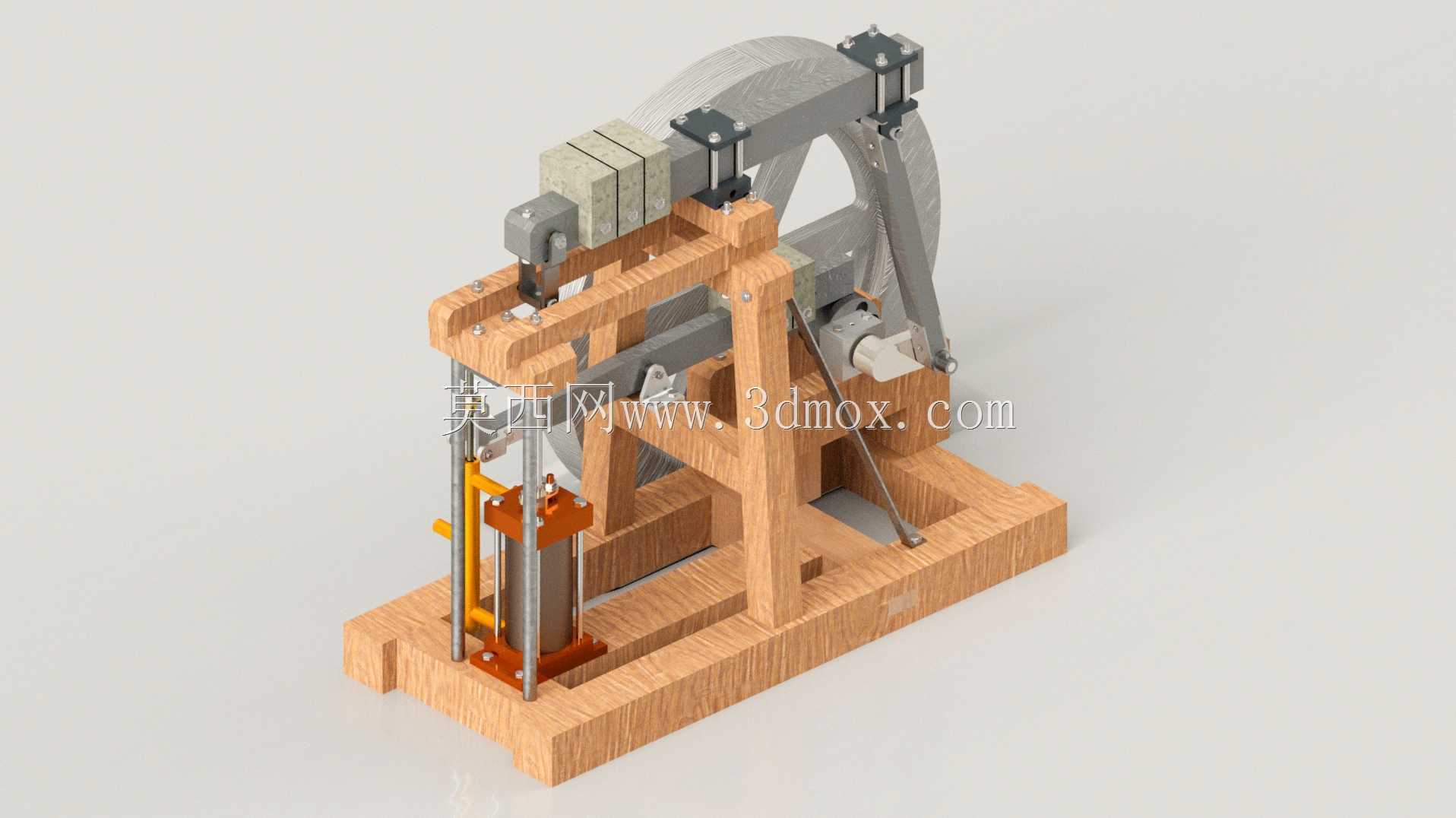

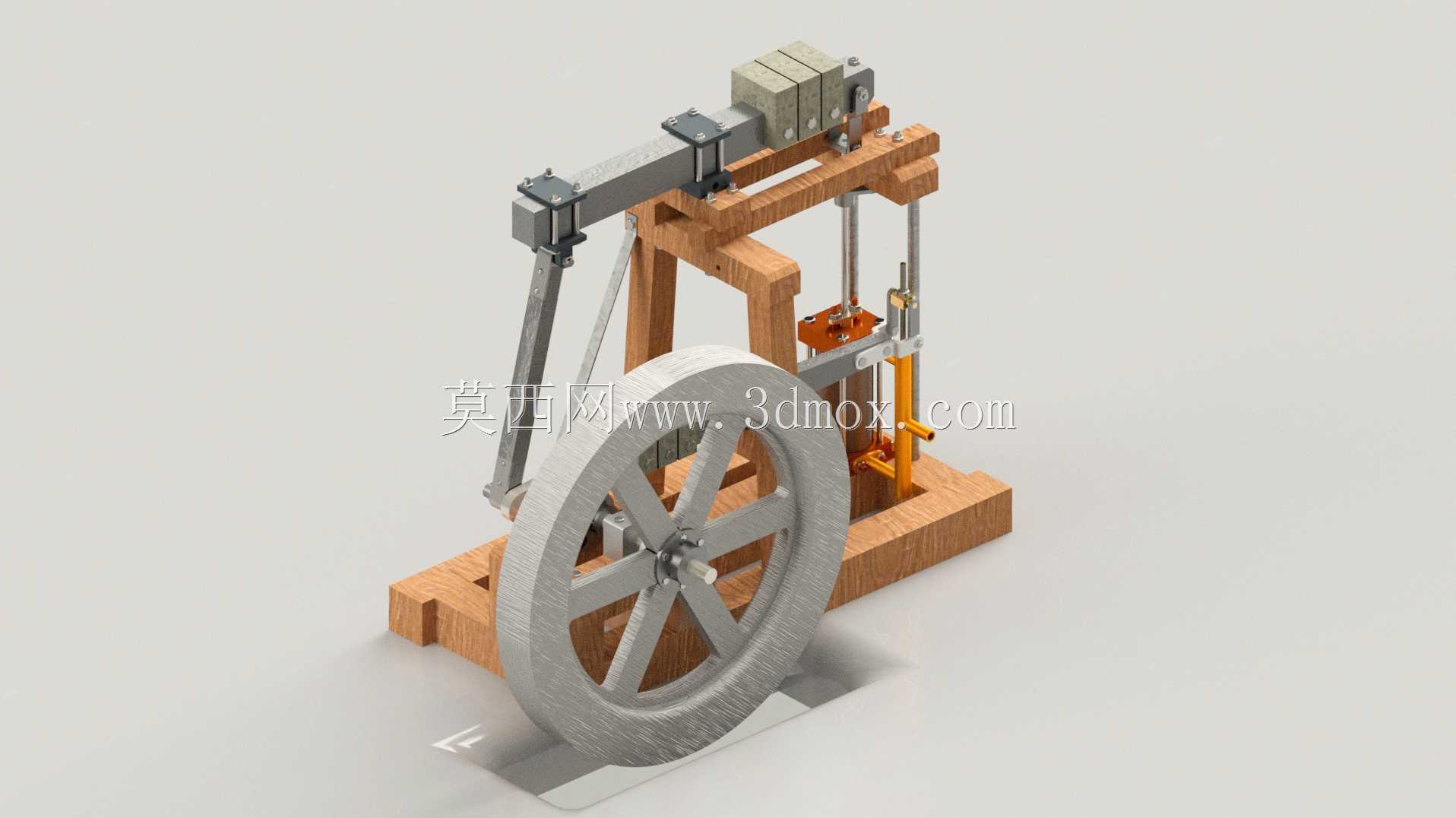

　　这套木梁结构的往复式动力装置，核心采用卧式横梁配立式作动缸的布局，主体承载机架选用硬木材质加工，在早期工业动力场景中，这类结构常被用于小型作坊的动力输出端，为谷物脱粒、小型机床、轻载输送设备提供稳定的旋转动力，相比全金属铸造的早期动力装置，木质机架的加工门槛更低，不需要大型铸造设备即可完成搭建，适合小型工坊的自主装配与维护。从结构设计逻辑来看，顶部的木质横梁承担动力换向的杠杆作用，通过两侧的金属连杆连接下方作动单元与端部的大直径飞轮，作动单元的直线往复运动经过横梁的力矩传递，转化为飞轮轴的旋转运动，大直径飞轮的配重设计经过动平衡校核，能够储存做功行程的动能，抵消非做功行程的阻力波动，保证输出轴的转速平稳，避免出现运转卡顿的问题。

　　机架部分的木质构件采用榫卯加金属紧固件的复合连接方式，受力集中的铰接位置全部镶嵌金属轴套，减少木质构件的磨损，延长整体结构的使用寿命，斜向布置的木质支撑肋直接固定在底部的木质基座上，形成稳定的三角承载结构，能够抵消连杆运动过程中产生的侧向倾覆力矩，不需要额外打地基即可在平整的硬质地面上放置使用。作动单元的套筒采用金属材质加工，表面做防锈处理，活塞杆与横梁的连接位置采用可调式铰接结构，能够通过调整铰接点的位置改变活塞行程，适配不同的动力输出需求，套筒的固定螺钉、连杆开口销、飞轮锁紧螺母全部采用标准六角紧固件，相比早期的方形螺母，这类紧固件的通用性更强，维护时不需要专用工具即可完成拆装，降低了现场运维的难度。从安装边界来看，

　　整套装置的重心集中在底部木质基座区域，基座的长宽尺寸略大于上部运动构件的运动包络范围，飞轮侧预留的安全距离不小于飞轮半径的1.2倍，避免运转过程中人员意外接触旋转部件，作动缸侧预留的操作空间满足日常加注润滑脂、检查紧固件状态的需求，不需要额外搭建操作平台。在实际应用场景中，这类木梁结构的动力装置可以通过皮带轮从飞轮轴端输出动力，根据后端负载的转速需求匹配不同直径的皮带轮，实现转速的初步调整，装置的运转转速控制在较低区间，木质构件的振动幅度控制在材料许用范围内，不会出现机架共振的问题。设计过程中针对木质材料的力学特性做了针对性优化，所有承载梁的截面尺寸都经过抗弯强度校核，长期承受交变载荷的位置增加了金属加强片，避免木材出现疲劳开裂，

　　连杆的长度参数经过运动仿真验证，活塞运动到上下止点时不会出现机构卡死的问题，横梁的摆动角度控制在合理区间，减少铰接位置的磨损量。飞轮的轮辐采用辐条式结构，在保证转动惯量满足需求的前提下尽可能降低自身重量，减少启动阶段的阻力，飞轮与主轴的连接采用平键加锁紧螺母的固定方式，能够传递足够的扭矩，不会出现运转过程中飞轮松脱的问题。整套装置的润滑点全部布置在便于操作的位置，日常维护时只需要定期在各铰接位置、活塞与套筒配合面加注润滑脂即可，不需要复杂的维护流程，适合非专业运维人员的日常操作。
